仿生扑翼飞行器连杆传动机构

　　这套仿生扑翼传动机构的三维结构，核心是把旋转动力转化为翼面周期性上下扑动的复合运动，整套连杆组件的布局完全围绕微型扑翼飞行器的机身安装边界展开。从实际装配场景来看，这类机构多用于小型仿生扑翼无人机、教学演示仿生飞行器以及微型航空实验平台，整机翼展通常控制在三百到六百毫米区间，机身留给传动组的轴向安装宽度不超过八十毫米，径向摆动预留间隙需要控制在十五毫米以上，避免连杆高速往复运动时和机身蒙皮、翼根固定座发生运动干涉。

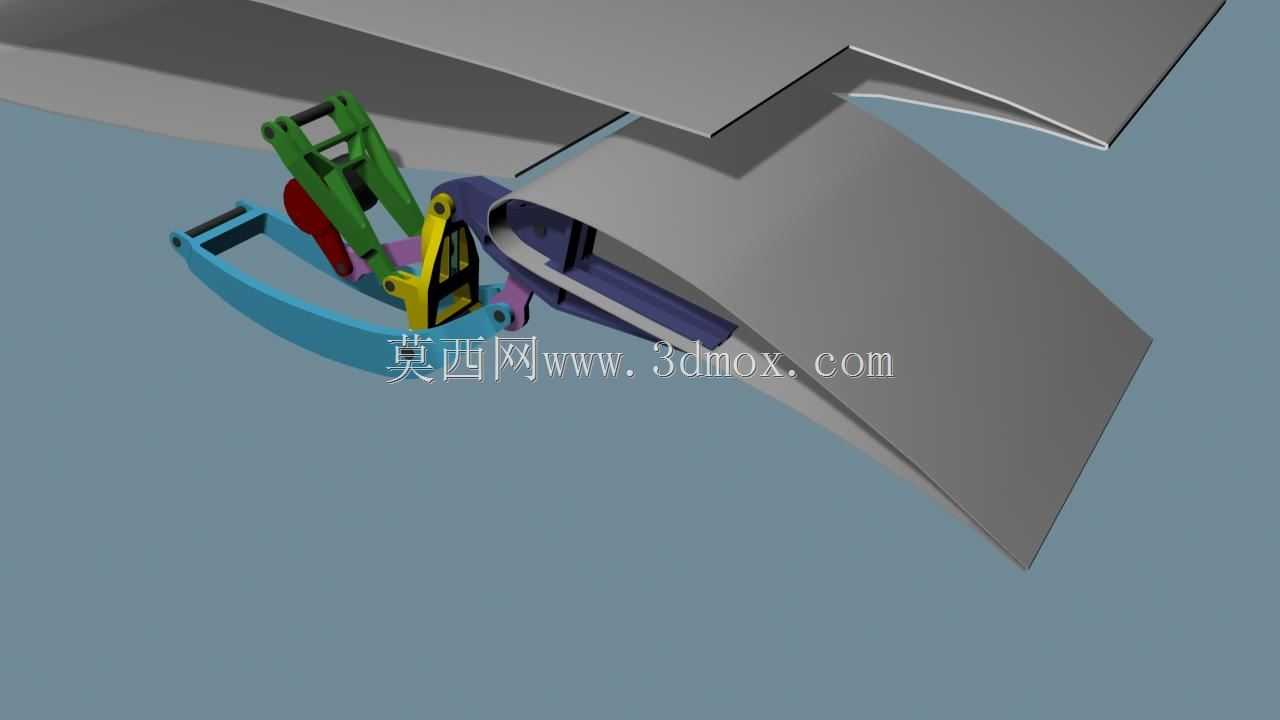

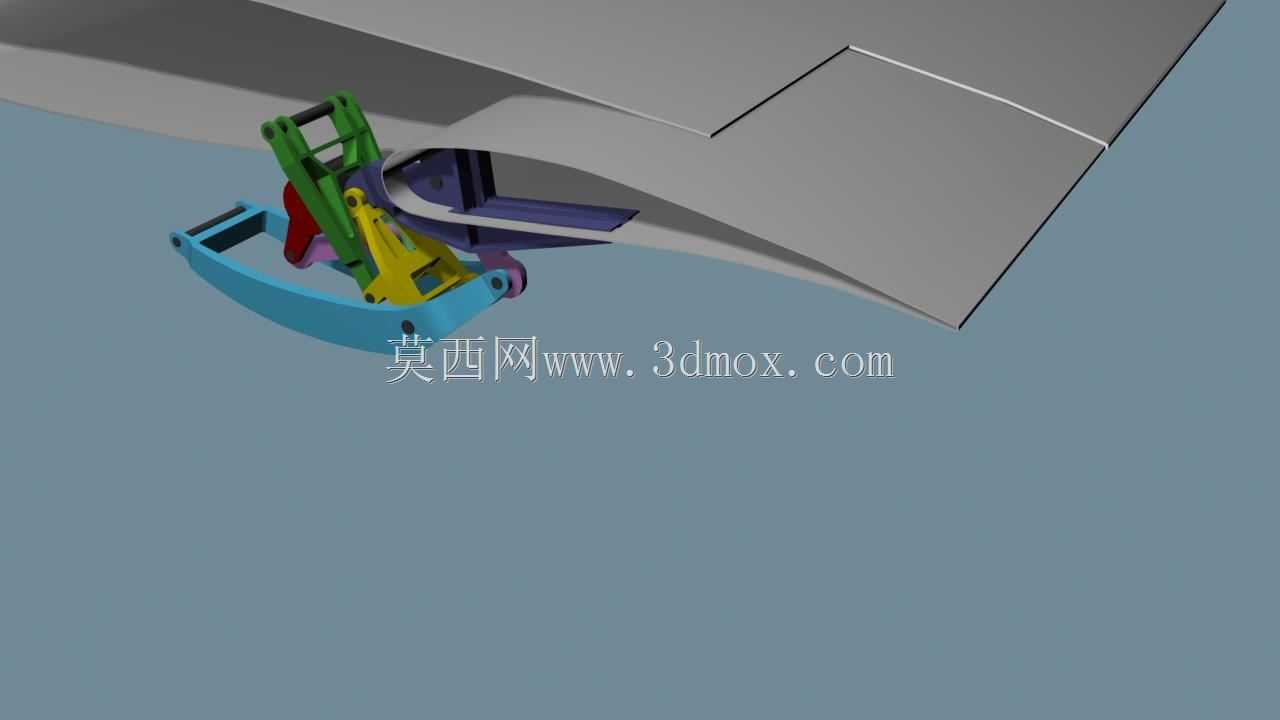

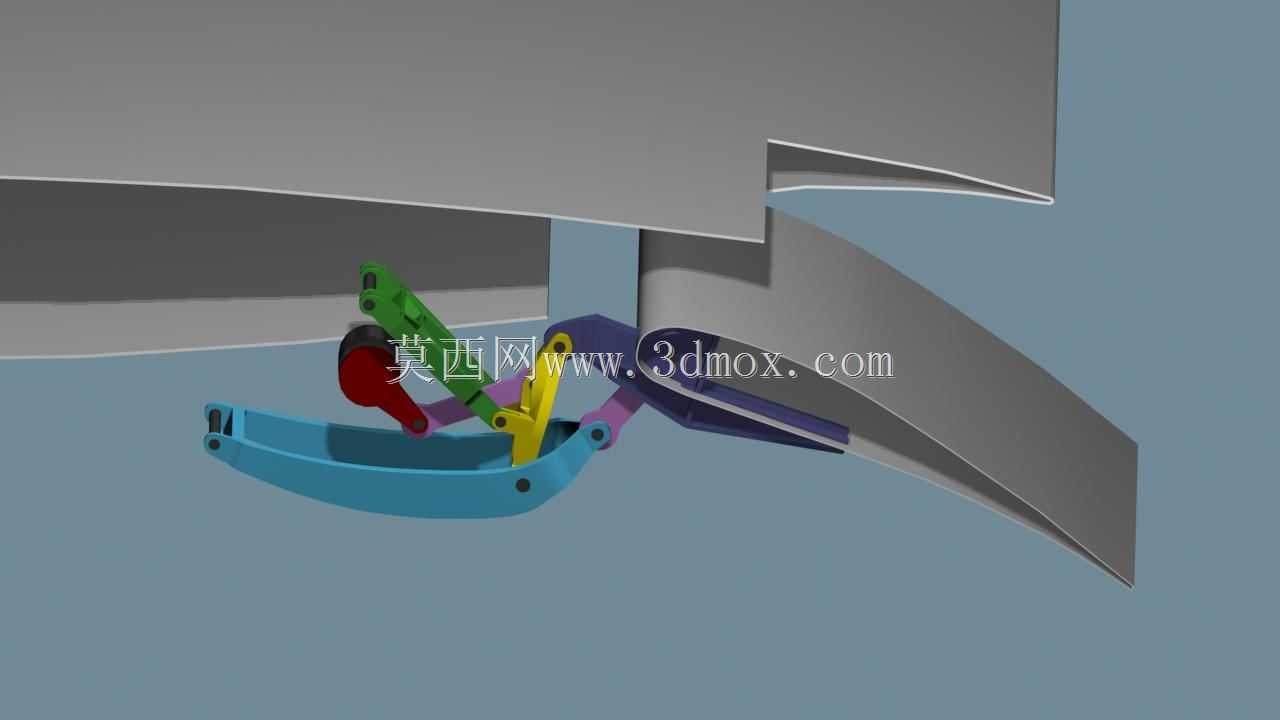

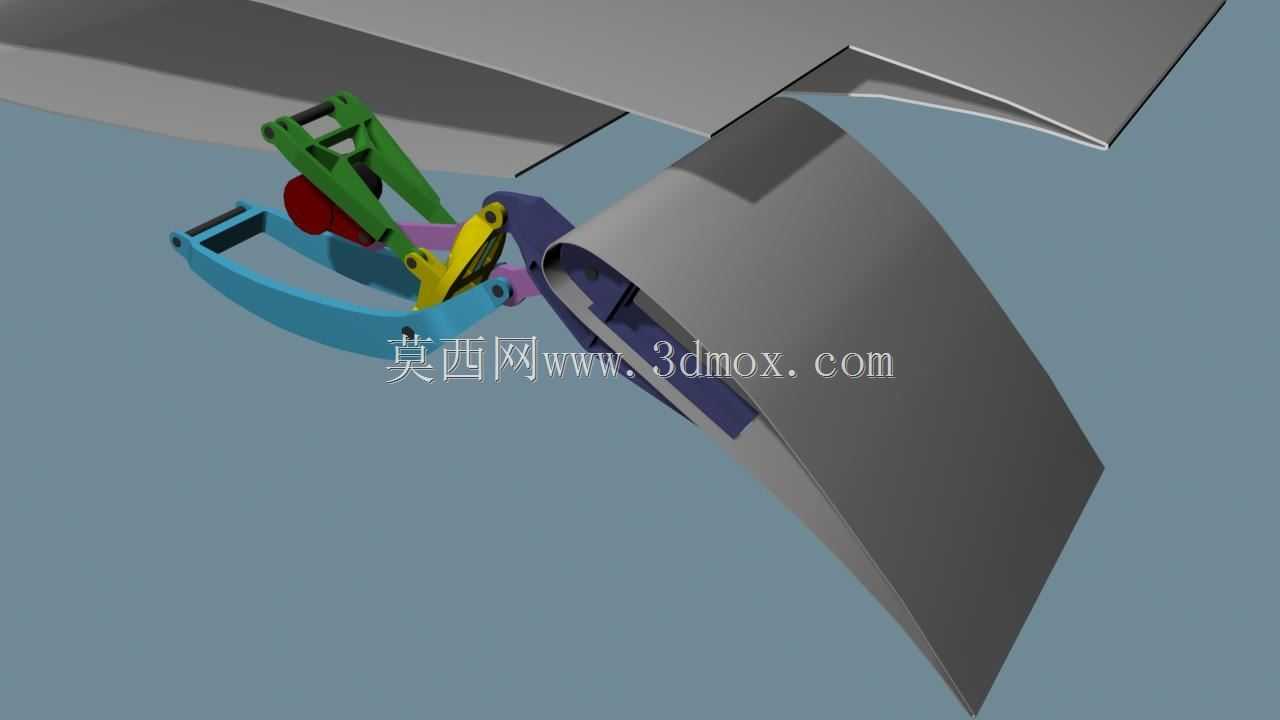

　　拆解结构逻辑可以看到，整套机构采用多组不同长度的铰接连杆组成空间摇杆滑块组合：蓝色的主摇臂作为动力输出的一级摆杆，通过底部铰接孔固定在机身主梁的安装座上，绿色的长连杆承担动力传递的中段行程，黄色的铰接摇臂负责把直线往复摆动转化为翼根轴的俯仰耦合动作，紫色的翼根连接座直接和碳纤维翼梁对接，红色的偏心轮则和动力输出轴紧配，把电机的连续旋转输入转化为连杆组的规律往复运动。设计时首先要敲定的是偏心轮的偏心距，这个参数直接决定翼面扑动的总行程：偏心距过小会导致翼面扑动角度不足，无法产生足够的升力；偏心距过大则会让连杆摆角超出铰接轴承的允许工作角度，运动过程中出现死点，甚至在高速扑动时产生额外的侧向分力，拉扯机身结构产生共振。

　　实际工程调试中，连杆各铰接点的孔位同轴度是整套机构能否顺畅运行的关键。所有铰接位置都预留了标准微型轴承的安装位，装配后连杆的平面度误差需要控制在0.2毫米以内，否则多组连杆并行运动时会出现卡滞，不同步的翼面动作会让飞行器左右升力失衡，根本无法实现稳定平飞。和常见的固定翼无人机螺旋桨推进结构不同，扑翼机构的运动规律是非线性的：翼面上扑阶段需要减小迎角降低空气阻力，下扑阶段需要增大迎角获得最大升力，这套连杆组的铰接点位置经过特殊配比，在往复摆动过程中会自然带动翼根产生小幅度的被动扭转，不需要额外加装舵机控制翼面倾角，既减轻了整机重量，也降低了飞控系统的调试复杂度。

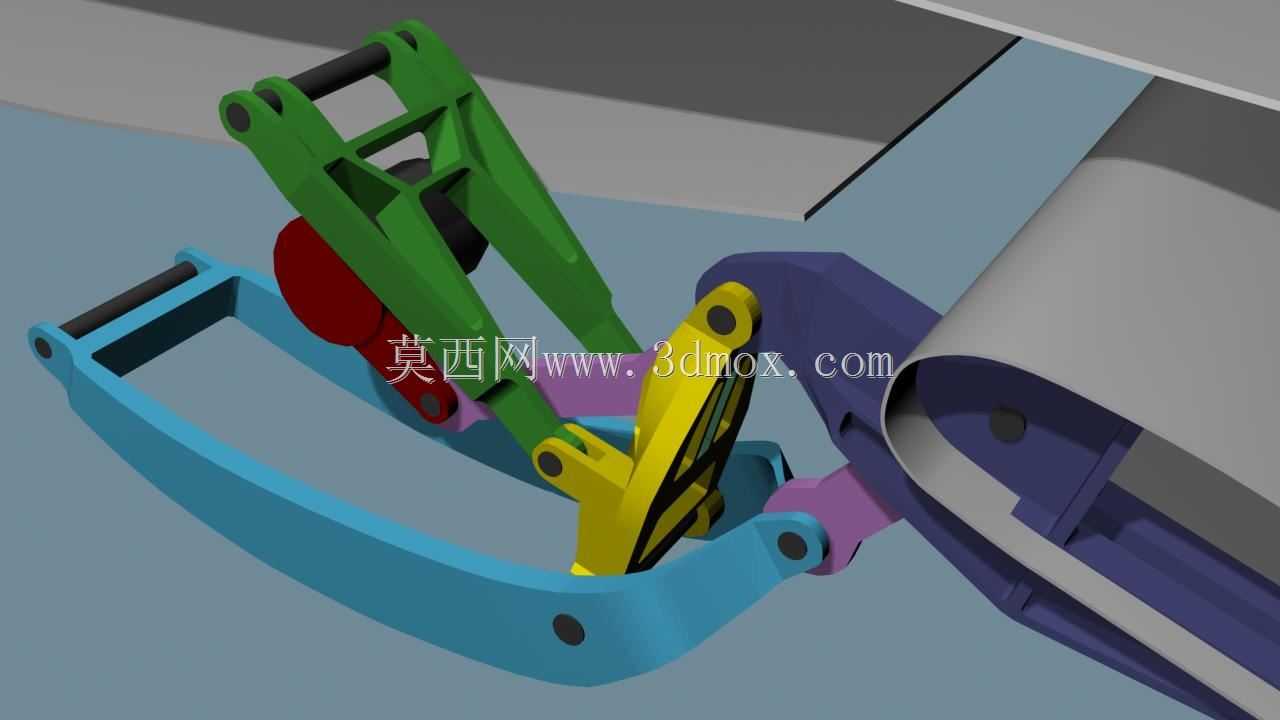

　　从安装边界来看，整套传动机构的所有运动部件都被约束在机身中段的狭长舱段内：底部主摇臂的铰接孔中心距机身安装基准面的高度为十二毫米，侧向最外端的连杆边缘距离机身侧壁预留至少五毫米的安全间隙，翼根连接座的输出轴和机身主梁保持垂直，输出轴端部的扁位结构用来和翼梁的开槽配合，拧紧锁紧螺丝后就可以完成翼面的无间隙固定。设计过程中还特意把各连杆的弯折形态做了避空优化：绿色长连杆的中段做了下沉折弯，刚好避开红色偏心轮的旋转外轮廓，黄色摇臂的侧边切角则预留了和紫色连接座对向运动的间隙，哪怕整机以每秒八到十二次的扑动频率连续运行，所有运动构件之间都不会出现擦碰。

　　这类连杆传动结构相比齿轮减速直驱的扑翼方案，最大的优势是运动冲击更小：连杆本身具备一定的弹性形变余量，可以缓冲翼面拍动时遇到的突发气流阻力，不会像齿轮组那样遇到过载就出现断齿。在高校航空专业的教学实验场景里，这套机构可以直接通过调整不同连杆的安装孔位，改变扑动行程和翼面扭转规律，测试不同气动参数下的升力变化；在民用微型侦察飞行器场景中，整套轻量化的连杆结构可以采用尼龙或者碳纤维板材加工，整体传动组重量可以控制在二十克以内，配合微型空心杯电机就能驱动翼面完成持续扑动，仿生的运动形态噪音极低，不会像螺旋桨无人机那样产生明显的气动噪音。建模过程中所有铰接位置的配合间隙都按照实际装配公差设定，运动仿真时可以完整模拟从动力输入到翼面扑动的全周期动作，直接验证机构是否存在运动死点、干涉碰撞，后续出工程图时也可以直接调取各连杆的轮廓尺寸，进行激光切割或者3D打印加工，不需要二次重新测绘结构。
