三自由度并联三角机器人执行机构设计

这款三自由度并联三角机器人执行机构，主要面向精密装配、高速分拣、微定位操作等工业场景，在3C电子零部件组装、生物医药试剂分拣、精密光学元件对位等对动作精度、响应速度要求较高的工位中，能够替代传统串联机械手完成高频率、高重复定位精度的作业任务。相比常见的串联结构机械手，并联结构的刚性更强，负载自重比更高，运动过程中累积误差更小，能够在紧凑的工作空间内实现更快的动态响应。

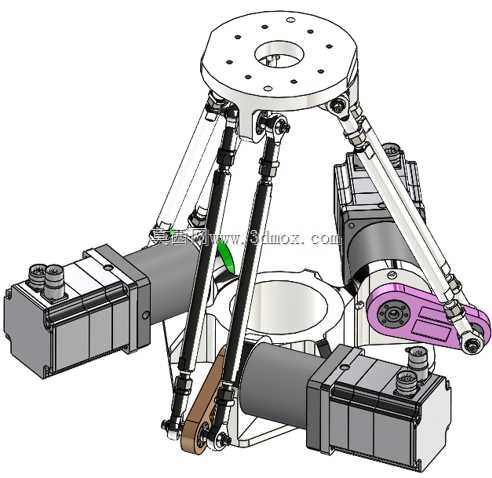

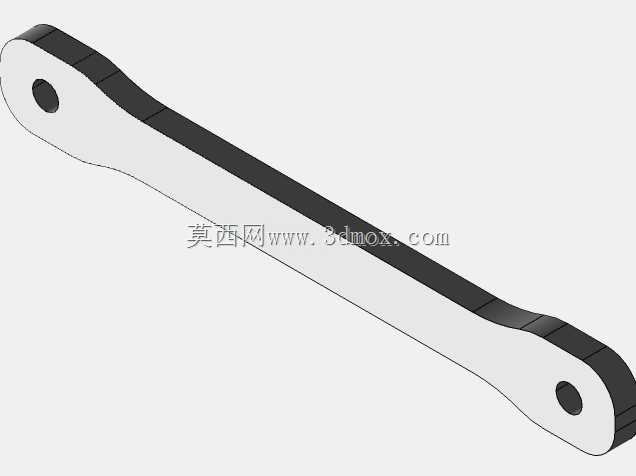

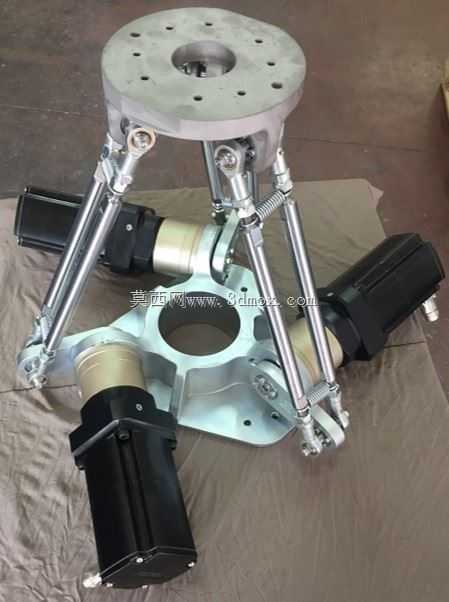

从功能特性来看，该机构采用三组对称分布的伺服驱动支链，连接上下两个安装平台，上平台为固定安装端，预留了均匀分布的安装孔位，可直接对接生产线的固定机架或者龙门安装架，安装法兰的中心通孔可用于走线、布置气路管路或者集成视觉检测模块，避免管线在运动过程中发生干涉。下平台为动平台，是末端执行器的安装载体，中心的镂空结构可适配夹爪、真空吸盘、点胶阀等不同类型的末端作业工具，三组支链通过精密关节轴承与上下平台连接，通过三个驱动轴的协同伸缩运动，可实现动平台在工作空间内的X、Y、Z三个方向的平移运动，重复定位精度可控制在微米级别，能够满足精密作业的对位要求。

在设计思路上，该结构充分考虑了工业现场的安装与维护需求，所有支链采用模块化设计，驱动单元与伸缩支腿集成度高，关节部位采用自润滑轴承结构，减少日常维护的频次，支链外侧布置的缓冲限位结构，可避免机构运动到极限位置时发生硬碰撞，保护驱动部件与关节结构不受损坏。安装边界方面，固定端法兰采用标准圆形安装布局，安装孔位按照通用工业机械手的安装尺寸设计，可兼容多数现有生产线的安装接口，整体结构紧凑，在相同工作行程下，占地面积比传统串联三角机械手更小，能够在狭小的设备内部空间完成部署，动平台的负载能力可覆盖多数轻型精密作业的负载需求，运动过程中整体重心稳定，不会因为高速运动产生明显的振动，可适配高速连续运转的生产线节拍，长时间运行依然能够保持稳定的精度表现。
