毛刷簇绒加工专用三簇绒轴设备结构

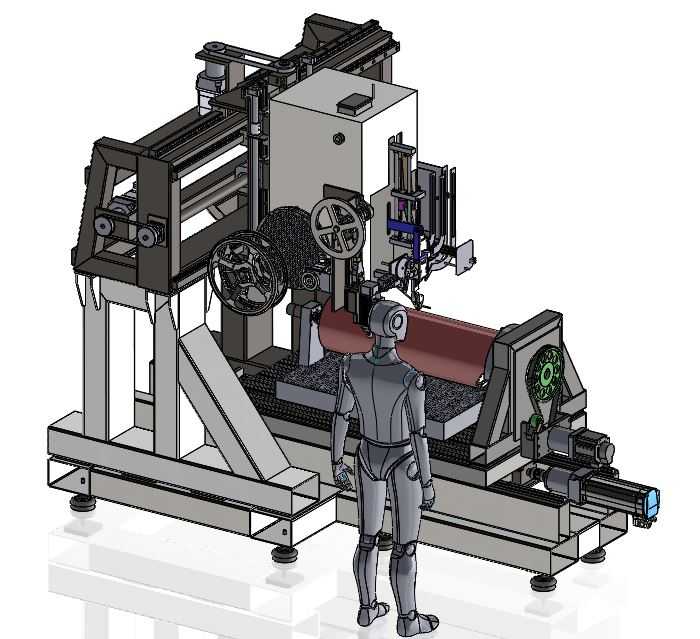

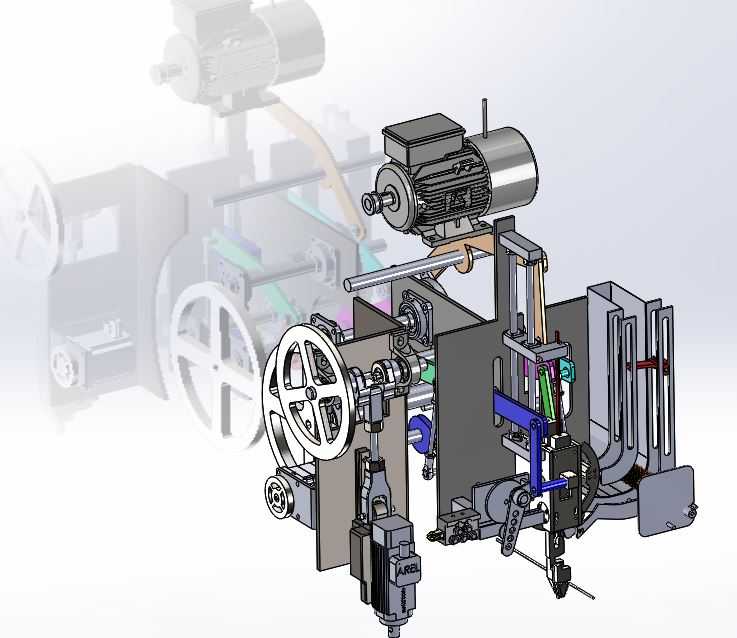

　　日常清洁、工业除尘、精密抛光场景用到的各类毛刷制品，其刷毛植装工序长期依赖簇绒设备完成，这套三簇绒轴结构的毛刷簇绒设备，正是针对圆筒状、板状两类主流毛刷产品的植绒需求开发的专用加工装置。从结构布局来看，设备左侧设置带刻度手轮的调节机构，可根据待加工毛刷的基材尺寸、植绒密度要求，手动调整簇绒工位的横向进给行程，手轮配套的锁紧结构能在参数调整完成后锁定位置，避免加工过程中出现进给偏移，保障刷毛植入位置的一致性。设备上部搭载的驱动电机通过带传动结构为簇绒执行端提供动力输出，传动路径上设置的张紧调节座，可根据传动带的磨损情况实时调整张紧力，降低长期运行后的动力损耗。中部的三簇绒轴组件是整套设备的核心执行单元，三根轴分别对应刷毛裁切、送料、

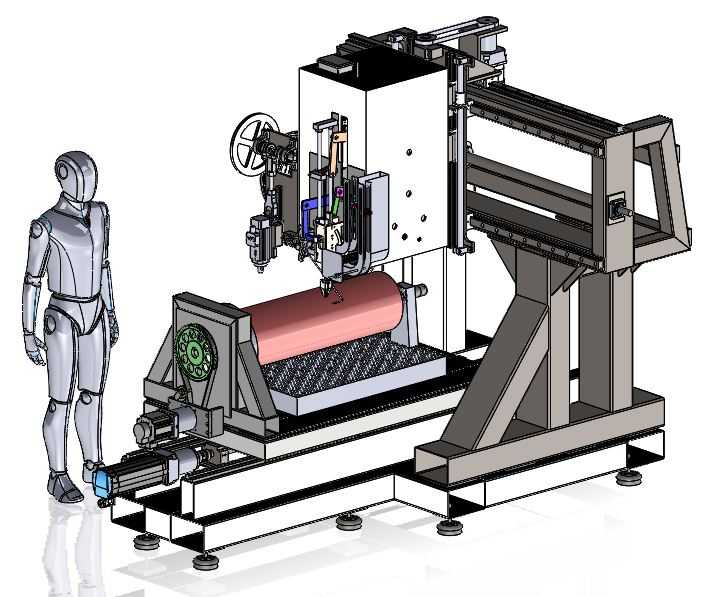

　　压入三个工序动作，轴系间通过凸轮连杆结构实现动作时序的精准配合，当基材输送到位后，裁切轴先将连续的刷毛条裁切为设定长度的单束刷毛，送料轴随即把裁切好的刷毛束推送至植绒工位，压入轴最终将刷毛束压入基材预先冲制的固定孔内，整套动作循环的节拍可通过调节凸轮的相位角实现适配，匹配不同材质刷毛的加工需求。设备右侧的立式导向支架为基材输送提供定位基准，支架上开设的长条形调节槽可适配不同宽度的板状毛刷基材，也可通过更换配套的回转夹具实现圆筒状毛刷的装夹，装夹时只需调整夹具的夹持范围，即可覆盖不同直径的圆筒刷辊加工需求，无需对设备主体结构做大幅改动。从安装边界来看，整套设备的主体结构采用板式机架拼接成型，

　　各功能组件均通过螺栓固定在机架的安装基准面上，底部预留的地脚安装孔可直接固定在车间常规的设备安装平台上，外接气源、电源接口统一设置在机架后侧，便于生产现场的管线排布。针对不同毛刷产品的加工切换，设备上的簇绒针头、裁切刀具均采用快换式结构设计，操作人员无需借助专用工具即可完成配件更换，缩短不同批次产品切换的调试时间。设备的传动部位均设置有透明防护挡板，既不影响日常运行时的状态观察，也能避免加工过程中刷毛碎屑、传动部件运动带来的安全隐患。
