台式液压冲压加工设备结构设计

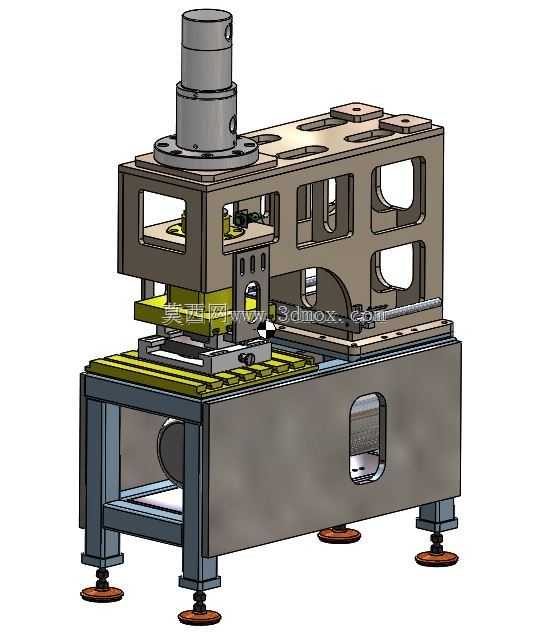

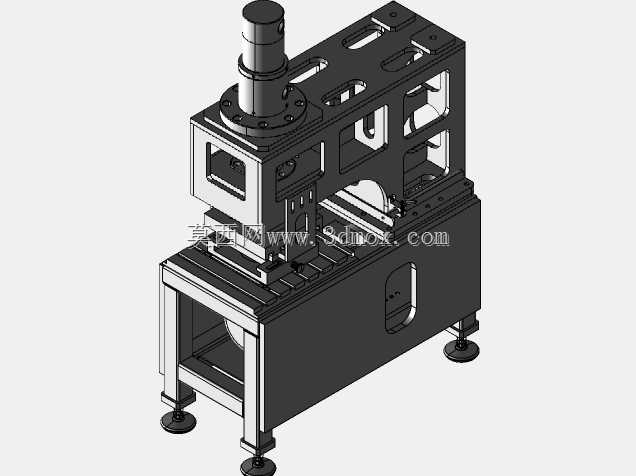

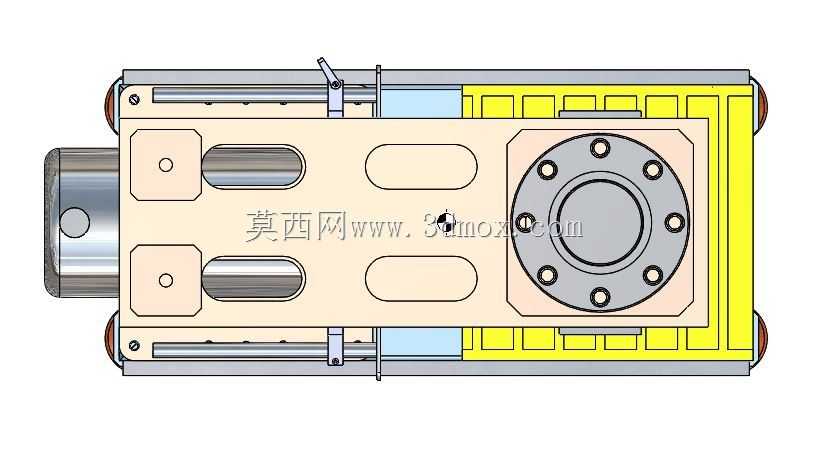

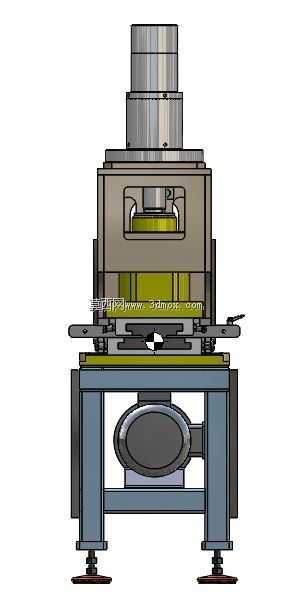

这款冲压加工设备主要面向中小规格金属钣金件、薄型材的冲压成型作业场景，常见于五金加工车间、小型汽配零件加工工位、电子五金配件生产产线，可完成落料、冲孔、浅拉伸、压印、折弯等多类冲压工序，适配多批次中小批量的柔性加工需求，相比大型重型冲压线，占地更小、部署灵活，可直接嵌入现有车间产线的零散工位，无需额外做重型地基加固，适配车间多品种小批量的生产切换需求。设备整体采用框架式承力结构设计，上部搭载液压驱动的冲压执行单元，液压缸垂直布置于机架上部承力梁中心位置，输出的冲压力沿垂直方向均匀传导至冲压工位，避免偏载带来的机架变形与加工精度偏差；中部为可调整的冲压作业工位，设置有带定位结构的工作台面，可快速更换不同规格的冲压模具，工作台配套有滑动送料的导向结构，方便操作人员上下料与工件定位，降低手动送料的对位误差，同时工位周边设置有防护型结构框架，避免冲压过程中碎屑飞溅带来的作业风险。下部为集成式的机架底座，底座内部预留了液压动力单元、电控组件的安装空间，将动力与控制元件集成在设备本体内部，减少外部管线的杂乱排布，底座底部配置可调式支撑脚杯，可在不平整的车间地面快速调平设备，保证冲压作业时机身的稳定性，减少振动带来的加工精度影响。设计过程中优先考虑了机架的刚性表现，承力框架采用箱型镂空结构设计，在保证整体抗弯、抗扭刚性的前提下，尽可能减轻设备自身重量，降低材料成本与搬运难度，镂空结构同时可兼顾作业过程中的观察需求，方便操作人员实时查看工位内的加工状态；冲压行程预留了足够的开合空间，可适配不同闭合高度的冲压模具，工作台面的安装边界预留了标准的模具安装槽位，可快速装夹通用规格的冲压模具，无需额外做定制化改装。设备的安装边界紧凑，整体占地尺寸适配常规车间的工位排布，机身高度符合人工站立操作的人机工程要求，操作人员无需额外垫高即可完成上下料、模具调整、参数核对等日常操作，液压驱动的冲压模式相比机械冲床，冲压行程与压力可灵活调整，针对不同材质、不同厚度的加工工件，可匹配对应的冲压参数，避免压力过大导致的工件损坏或者压力不足带来的成型缺陷，同时液压冲压的作业噪音更低，可改善车间作业环境，适配对噪音管控有要求的生产场景。
