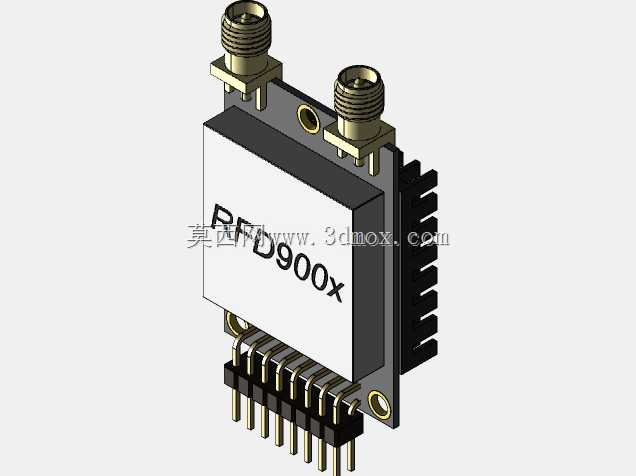

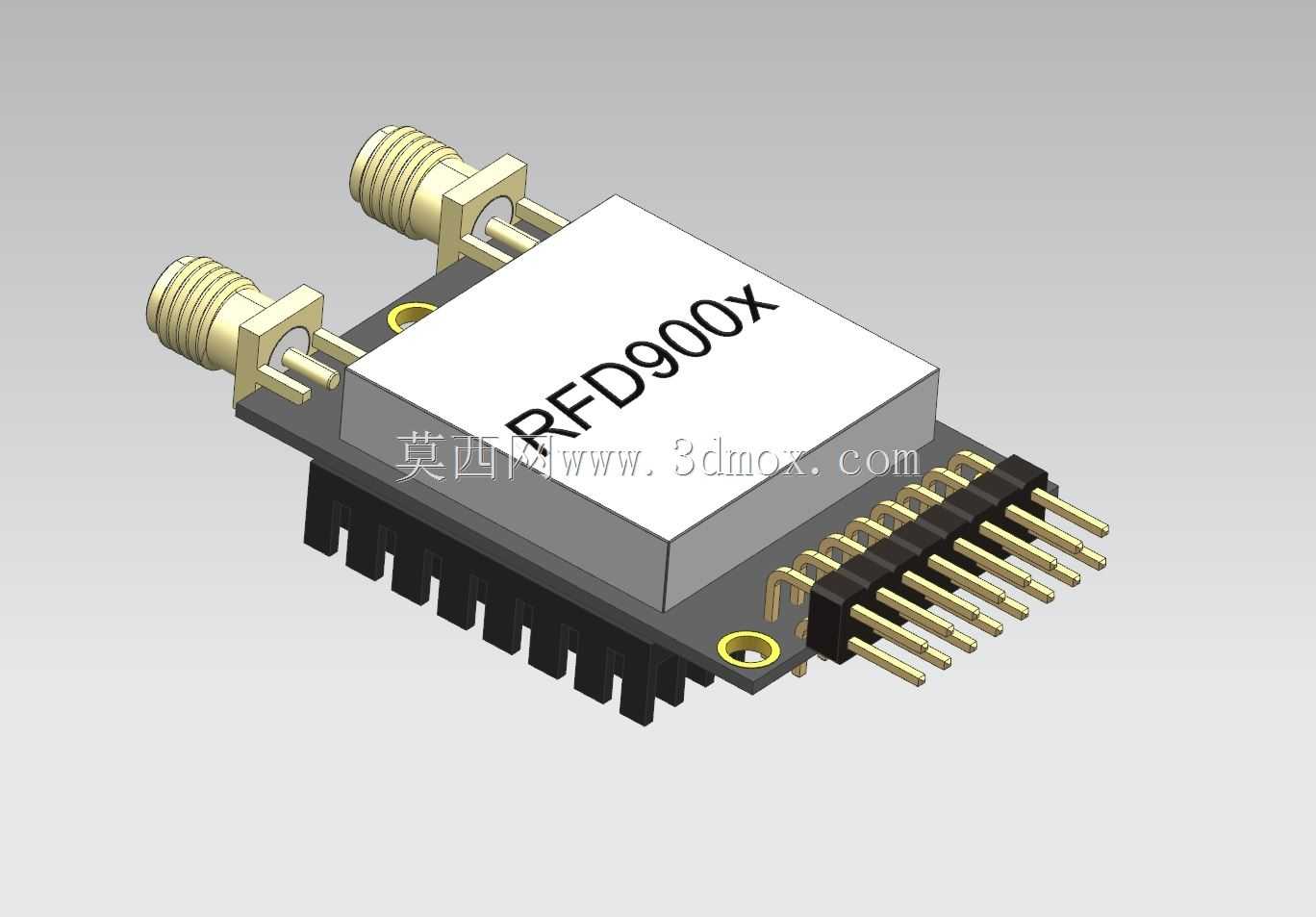

RFD900x远程无线电调制解调器结构设计

这款RFD900x远程无线电调制解调器，主要面向长距离无线数据传输场景设计，可广泛应用于无人机航模飞控数据回传、工业现场分布式设备遥测、野外作业装备远程通讯、无人系统跨节点数据交互等领域，能够在无公网覆盖的开阔环境下实现稳定的双向数据透传，解决移动作业装备、分散布设传感节点的远距离通讯布线难题，相比常规短距蓝牙、WiFi类数传方案，其传输距离更远、抗遮挡能力更强，可适配复杂野外工况下的通讯需求。

从功能特性来看，该模块集成了两路独立射频接口，可搭配不同增益的全向或定向天线使用，支持分集接收提升信号稳定性，板载排针接口采用标准间距设计，可直接插接在飞控板、数据采集板的对应排母上，无需额外转接即可完成供电与通讯链路连接，模块自带散热齿结构，可在长时间满功率发射状态下快速导出核心芯片热量，避免高温导致的功率衰减、通讯断连问题，板体预留的两个金属安装孔可配合铜柱或螺丝完成模块在设备舱内的固定，避免飞行或设备运行过程中震动导致的接口松脱。

在设计思路上，整体采用模块化布局思路，将射频屏蔽罩、核心电路、接口接插件、散热结构分层排布，核心射频电路区域采用金属屏蔽罩全覆盖，隔绝板载数字电路对射频信号的干扰，同时屏蔽外界电磁杂波对接收灵敏度的影响；SMA天线接口布置在板体侧边，伸出板体边缘的设计可避免天线安装后与板上其他元件产生干涉，排针接口统一布置在板体单侧，方便与主控板进行堆叠式安装，最大化节省设备内部的安装空间；散热鳍片直接贴合在功率放大芯片背面，减少热阻提升散热效率，无需额外加装散热风扇即可满足长时间工作的散热需求。

从安装边界来看，整体板型采用矩形布局，板体边缘无突出异形结构，排针引脚长度、SMA接口伸出长度、散热齿高度都经过统一尺寸校核，安装时仅需预留对应矩形空间即可完成布置，两个安装孔的孔位间距适配主流航模、工业遥测终端的标准安装孔距，可直接替换同类型数传模块完成设备升级，无需重新设计安装支架，天线接口采用标准SMA公头规格，可兼容市面上绝大多数同频段射频天线，无需定制专用转接头即可完成天线匹配。
