Futaba R6208SB航模接收机精细建模

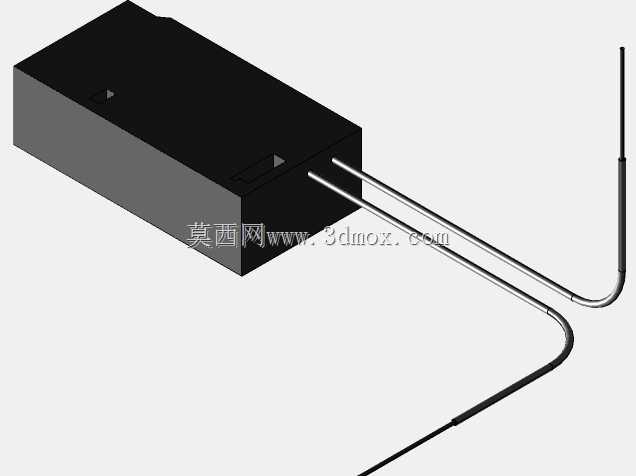

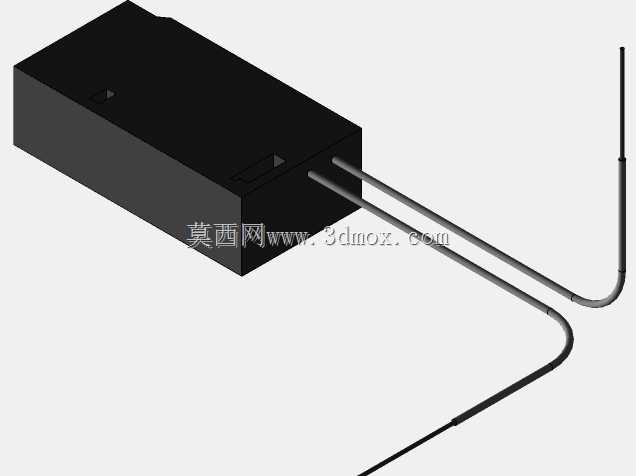

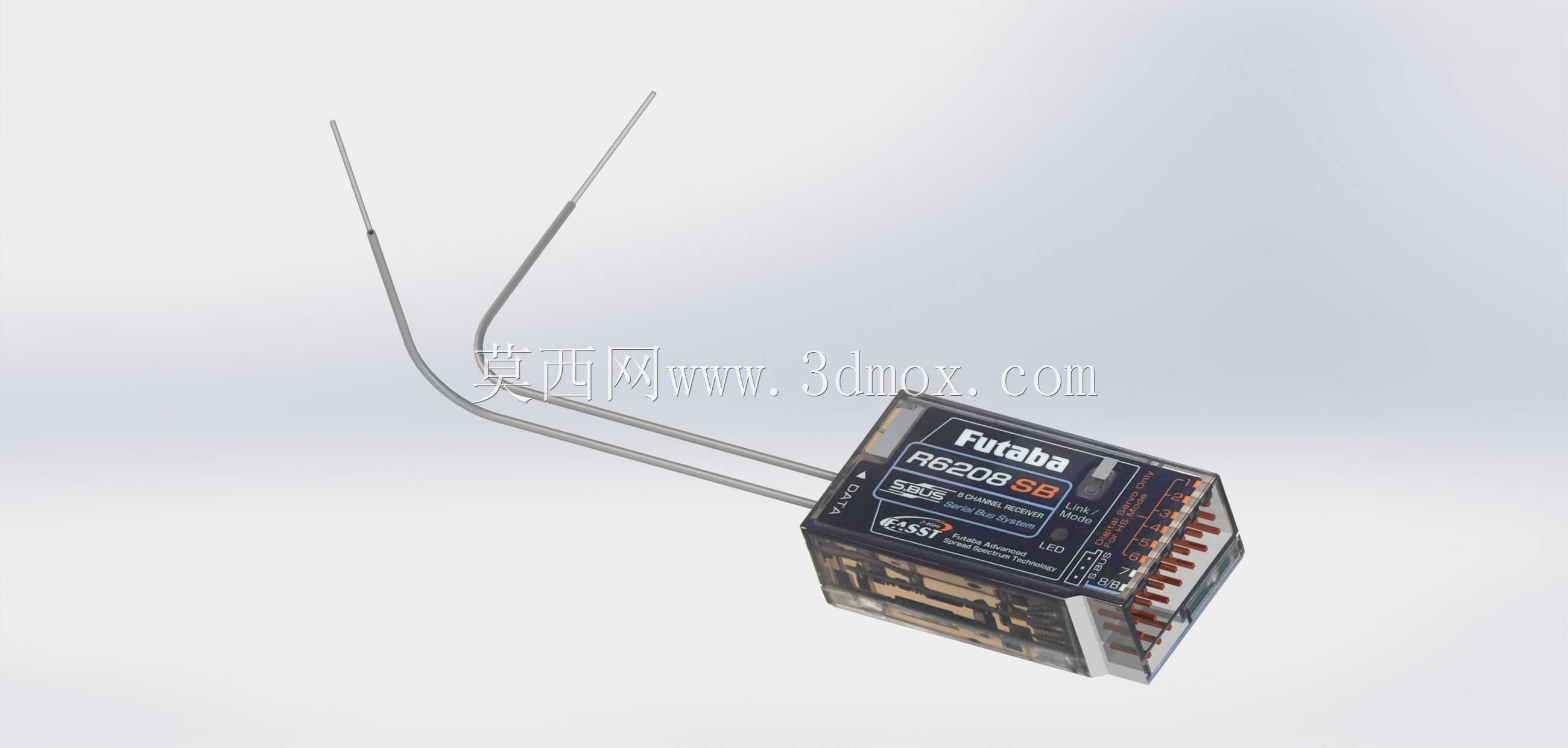

该模型还原的是航模飞控系统核心信号接收部件，主要应用于固定翼航模、多旋翼无人机、遥控直升机等各类遥控航空模型场景，承担着接收遥控器端发射的2.4G频段控制信号、将射频信号解码为对应通道PWM/S.BUS控制指令、实时传输给飞控或舵机、电调等执行部件的核心作用，是遥控航模链路中保障操控指令精准传递的关键节点，直接决定航模操控的响应延迟、信号稳定性与抗干扰能力。从产品功能特性来看，该款接收机支持双天线分集接收设计，两根外置天线可通过不同角度布置，规避机身遮挡带来的信号盲区，在复杂飞行姿态下始终保持信号链路稳定，同时支持S.BUS总线输出与传统PWM通道输出，可适配不同类型的飞控系统与舵机连接需求，满足从入门级休闲航模到专业级竞技航模的配置要求。在设计思路上，建模过程完全参照实物的结构逻辑展开，首先还原了半透明外壳的内部电路板布局细节，将接口侧的通道引脚排布、标识区域的印刷内容、外壳表面的品牌型号丝印都做了对应还原，同时对两根外置天线的弯折形态、出线位置做了写实处理，既保证外观视觉上与实物高度一致，也预留了安装结构的匹配空间。从外形尺寸与安装边界来看，模型还原了接收机紧凑的长方体主体结构，主体边角做了圆弧过渡处理，避免安装时刮损航模内部的线材与结构件，天线出线端位于主体一侧，两根天线的长度与弯折半径符合实际产品的形态，安装时可根据航模内部的布线空间调整天线走向，主体的安装孔位位置与实物保持一致，可直接匹配常规的航模接收机安装座、魔术贴固定位的尺寸要求，引脚端的间距符合标准舵机插头的插接尺寸，在做航模整机装配模拟时，可直接完成舵机、电调线材的插接模拟，验证整机内部布线的合理性，避免实际装机时出现线材干涉、安装空间不足的问题。模型同时还原了外壳的半透明质感，可直观呈现内部电路板的大致布局，在做航模内部结构展示、教学演示时，能够清晰展现接收机的安装位置与周边部件的适配关系。
