竞速四旋翼穿越无人机整机结构设计

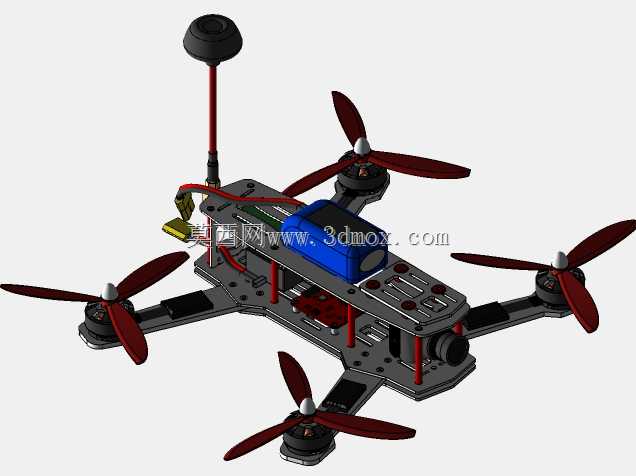

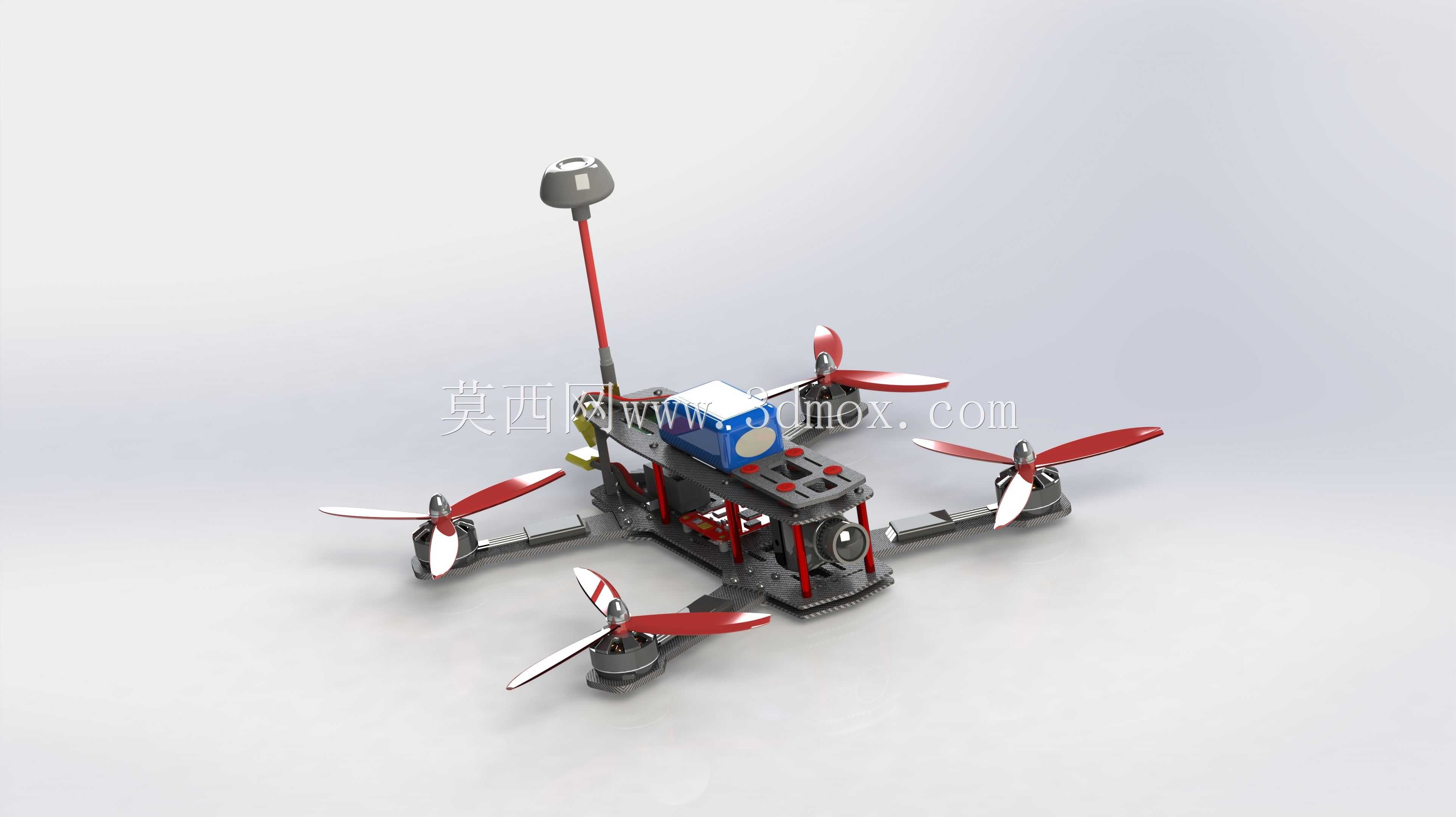

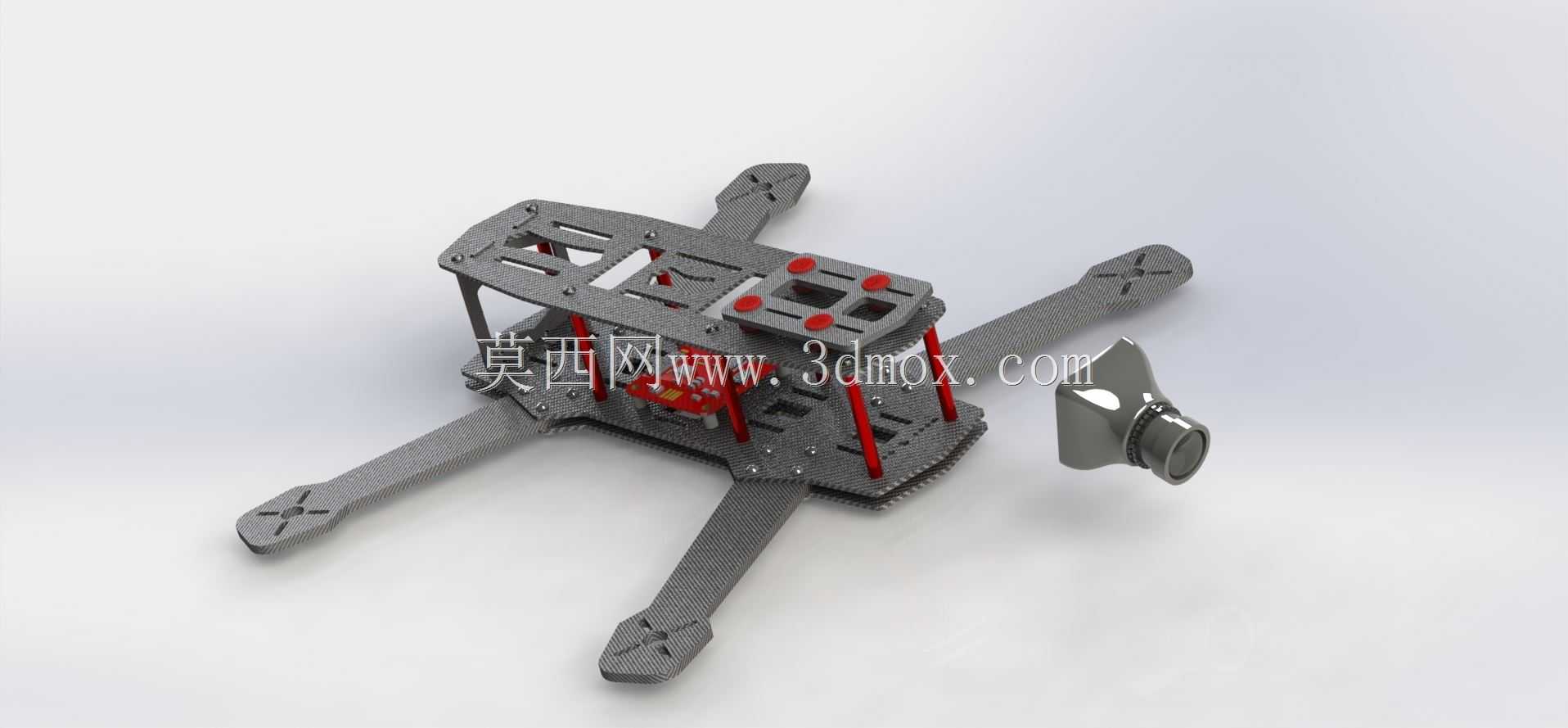

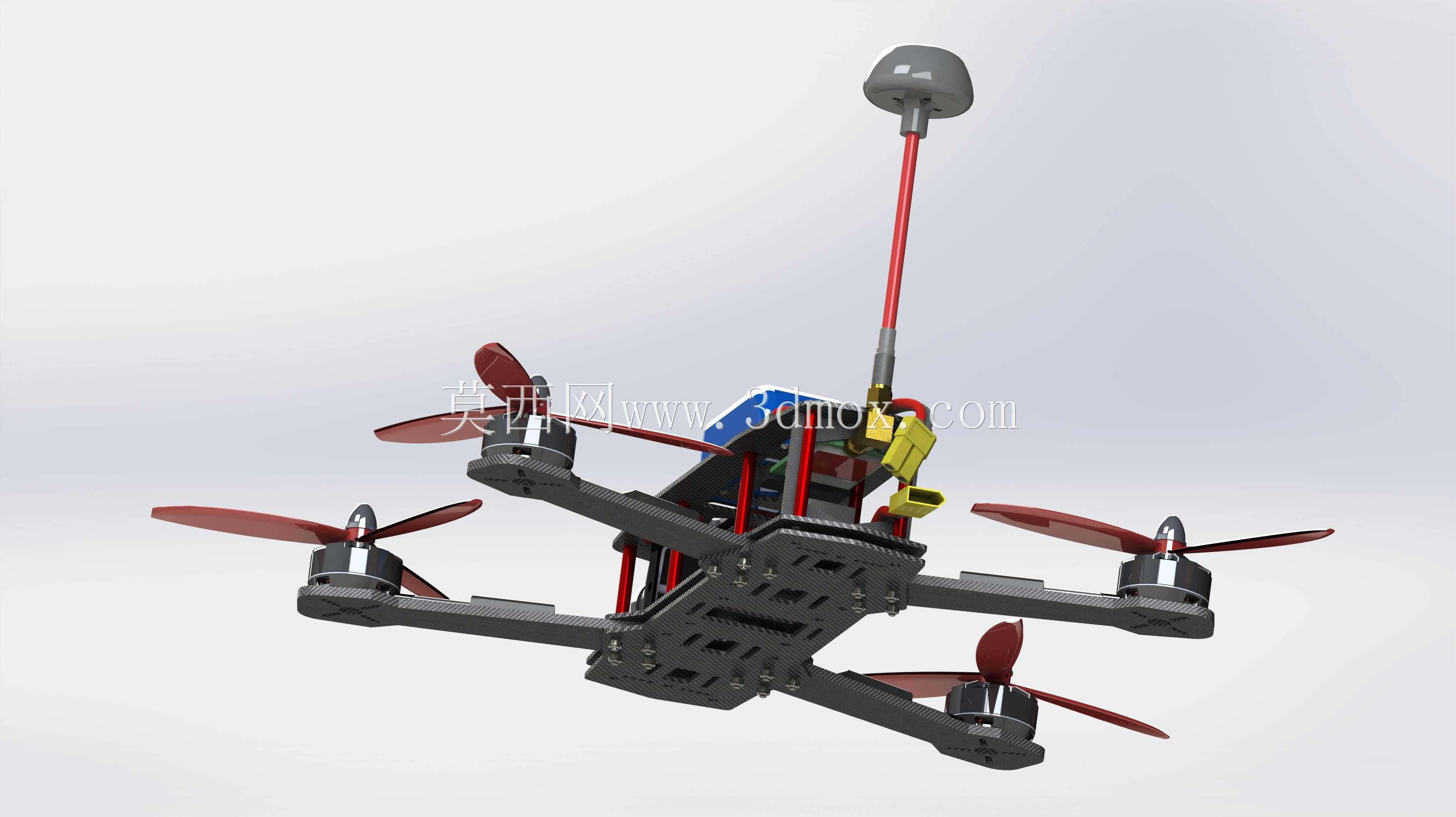

这款竞速四旋翼飞行器主要面向低空穿越竞速、户外FPV飞行、近距场景航拍以及航模爱好者DIY改装场景使用，区别于普通消费级航拍无人机的平稳定位设计，整机围绕高机动性、强抗冲击性、轻量化操控的核心需求展开结构设计，能够在复杂障碍环境中完成高速穿绕、急转急停、特技飞行动作，适配户外林地、楼宇间隙、专业竞速赛道等多种飞行场景，也可搭载轻量化拍摄设备完成第一视角的动态影像采集。整机采用对称式X型机架布局，四个旋翼臂以中心飞控舱为核心向外等角度延伸，这种布局能够让四个动力单元的拉力均匀作用于机身重心，在高速飞行时的姿态调整响应速度更快，偏航、俯仰、横滚三个轴向的操控延迟更低，适配竞速飞行中频繁的姿态切换需求。机架主体采用高强度碳纤维板材拼接结构，核心受力位置加装金属固定件强化连接强度，既能够控制整机自重提升动力冗余，也可以在飞行发生擦碰、坠机时吸收冲击能量，减少核心部件的损坏概率。中心舱体采用分层堆叠设计，从上至下依次预留图传天线安装位、飞控主板固定位、电池挂载位、电调安装位，各部件的安装位置严格围绕机身重心排布，避免单侧配重偏差影响飞行平衡，电池采用绑带快拆结构，能够快速更换电池提升连续飞行时长，同时适配不同容量的动力电池满足不同飞行场景的配重需求。旋翼臂末端的电机安装座预留了标准孔位，可适配不同规格的无刷电机，搭配正反桨设计抵消旋翼旋转产生的反扭力，机身上方的长杆天线支架将图传天线架高，减少机身结构对信号的遮挡，提升远距离飞行时的图传信号稳定性。整机的安装边界充分考虑了零部件的拆装维护需求，各模块之间采用快接插头连接，无需复杂焊接即可完成部件更换，机架的外轮廓尺寸控制在合理范围内，既能够保证足够的旋翼间距避免桨叶气流相互干扰，也不会因为尺寸过大影响穿越狭窄空间的能力，机身底部预留了运动相机安装位，可搭载轻量化拍摄设备完成动态影像录制，同时加装了防撞起落结构，在降落或者轻微触地时保护底部搭载的设备不受磕碰。
