六旋翼专业航拍作业无人机结构设计

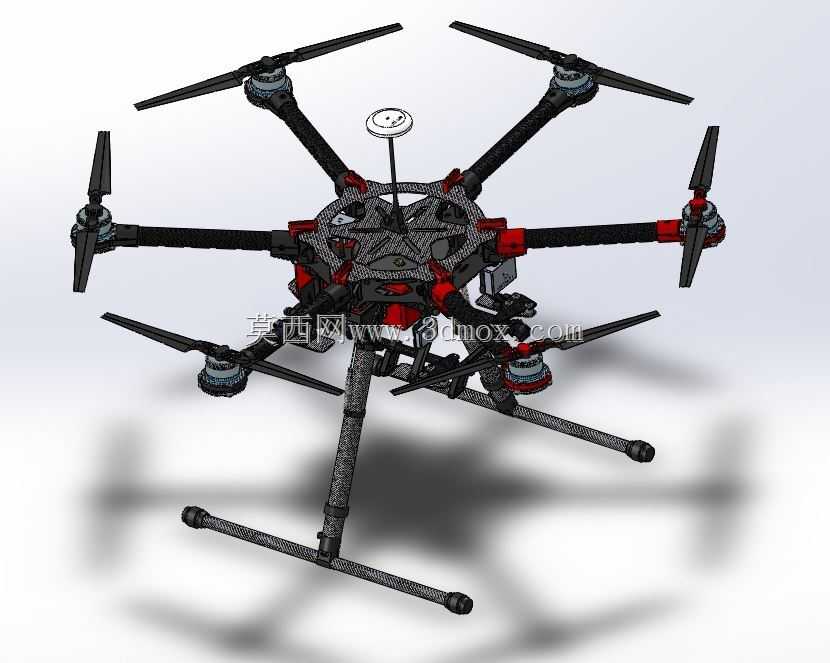

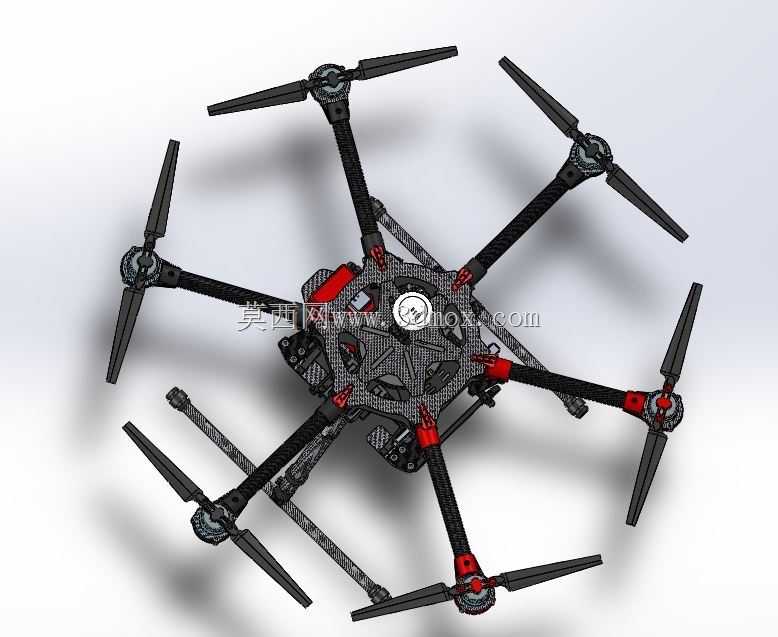

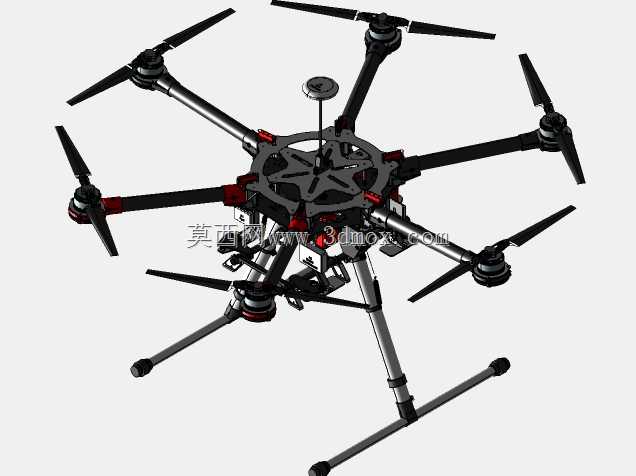

这款六旋翼飞行设备的结构设计，围绕专业低空作业场景的实际需求展开，可适配航空测绘、影视航拍、电力巡检、农林植保挂载等多类行业应用场景，能够在常规气象条件下完成稳定的低空飞行任务，搭载对应任务载荷后可实现影像采集、线路巡查、轻量物资抛投等实际作业功能。整机采用六轴放射式机架布局，六组动力臂以中心飞控舱为核心均匀向外延展，相邻机臂夹角保持一致，这种布局能够让六个动力单元的拉力均匀分布，即使单组动力出现异常，剩余动力也能维持整机姿态平稳，大幅提升飞行作业的安全冗余，适配专业作业场景下的可靠性要求。中心舱体作为整机的核心承载区域，采用分层堆叠的结构设计，上层预留飞控系统、GPS定位模块、信号接收天线的安装位，中心区域设置电池挂载舱，可适配不同容量的动力电池以匹配不同续航需求，下层预留通用挂载接口，可根据作业场景快速更换航拍云台、测绘相机、巡检传感器等不同任务载荷，接口采用标准化快拆设计，无需额外改造即可完成载荷切换。机臂与中心舱的连接部位采用快拆锁紧结构，日常转场运输时可快速将机臂折叠收纳，缩小整机收纳体积，作业时展开后可通过锁紧结构实现刚性连接，避免飞行过程中机臂出现晃动影响飞行稳定性。动力单元安装在机臂末端，采用电机安装座与机臂一体化的结构设计，安装座预留标准电机安装孔位，可适配不同拉力量级的动力电机，搭配对应尺寸的螺旋桨即可获得匹配整机起飞重量的拉力，电机安装座处预留电调安装位，可将电调固定在机臂末端减少线路缠绕，同时利用飞行过程中的自然气流完成电调散热。起落架采用分体式高架设计，两组起落架支杆对称安装在机身下方，支杆采用高强度轻质管材制作，底部设置防滑减震脚垫，高架设计能够为机身下方挂载的任务载荷留出充足的安装空间，避免起降过程中载荷与地面发生磕碰，同时支杆的结构强度可满足整机带载荷降落时的冲击承载需求，减少降落冲击对中心舱内精密电子元件的影响。整机结构设计充分考虑了安装边界与维护便利性，所有连接部位均采用标准紧固件连接，易损部件可单独更换，机臂、起落架等外露部件采用轻量化高强度材质制作，在保证结构强度的前提下尽可能降低整机自重，提升有效载荷占比，各部件的安装位置均经过重心配平设计，确保整机在挂载标准载荷时重心处于中心轴线上，减少飞行过程中的姿态修正能耗，提升飞行稳定性与续航表现。
