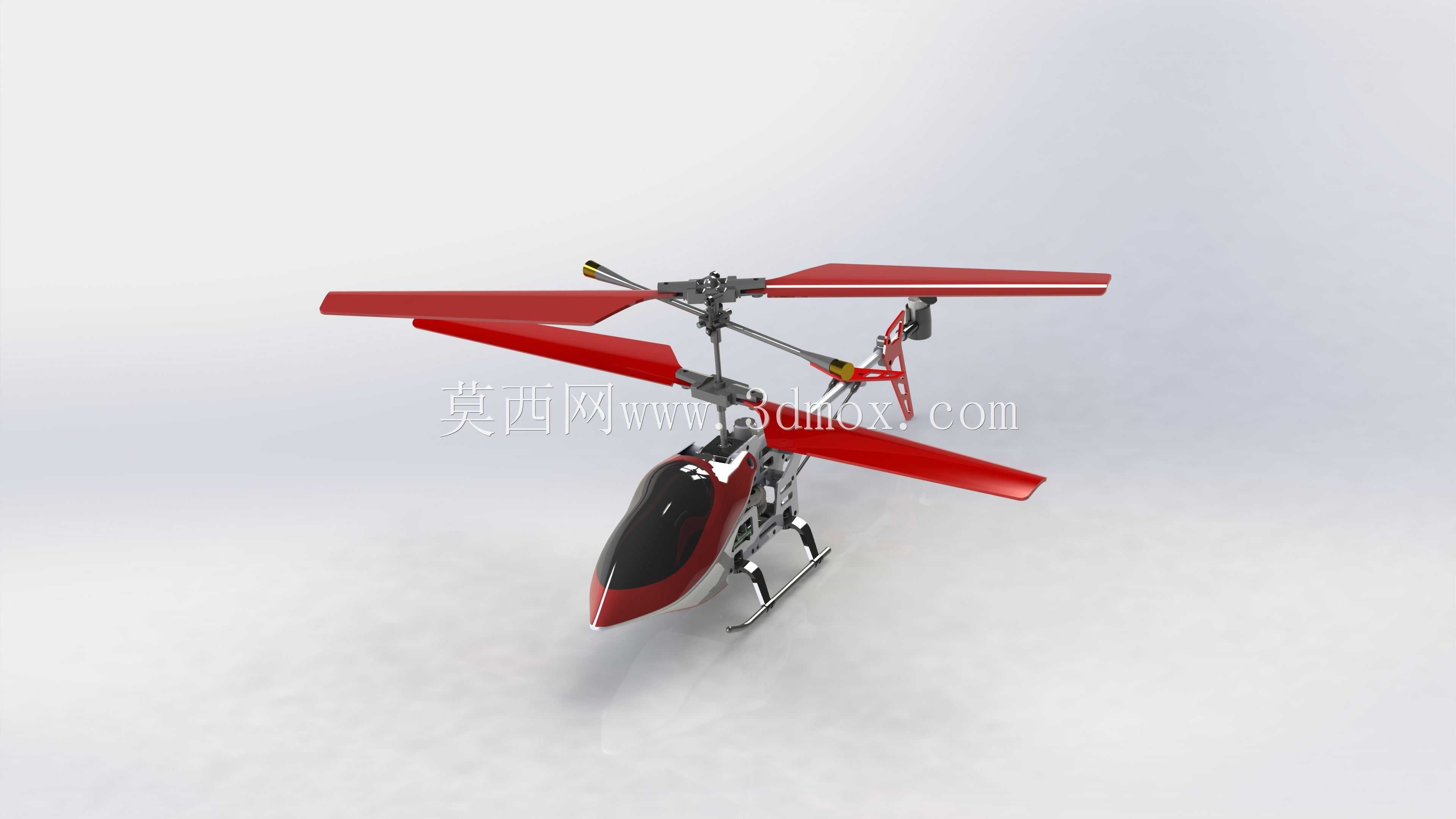

共轴双旋翼遥控航模直升机结构设计

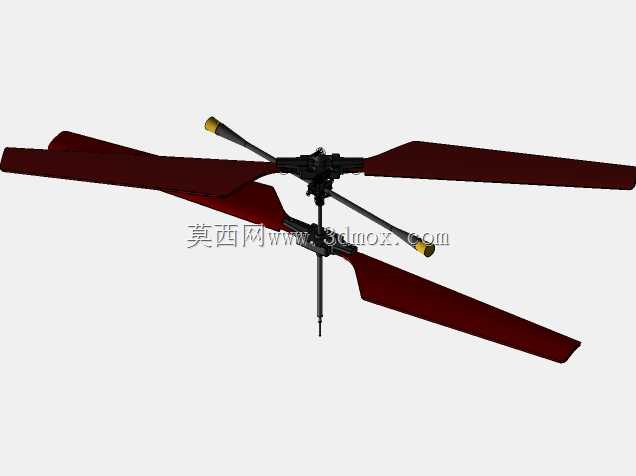

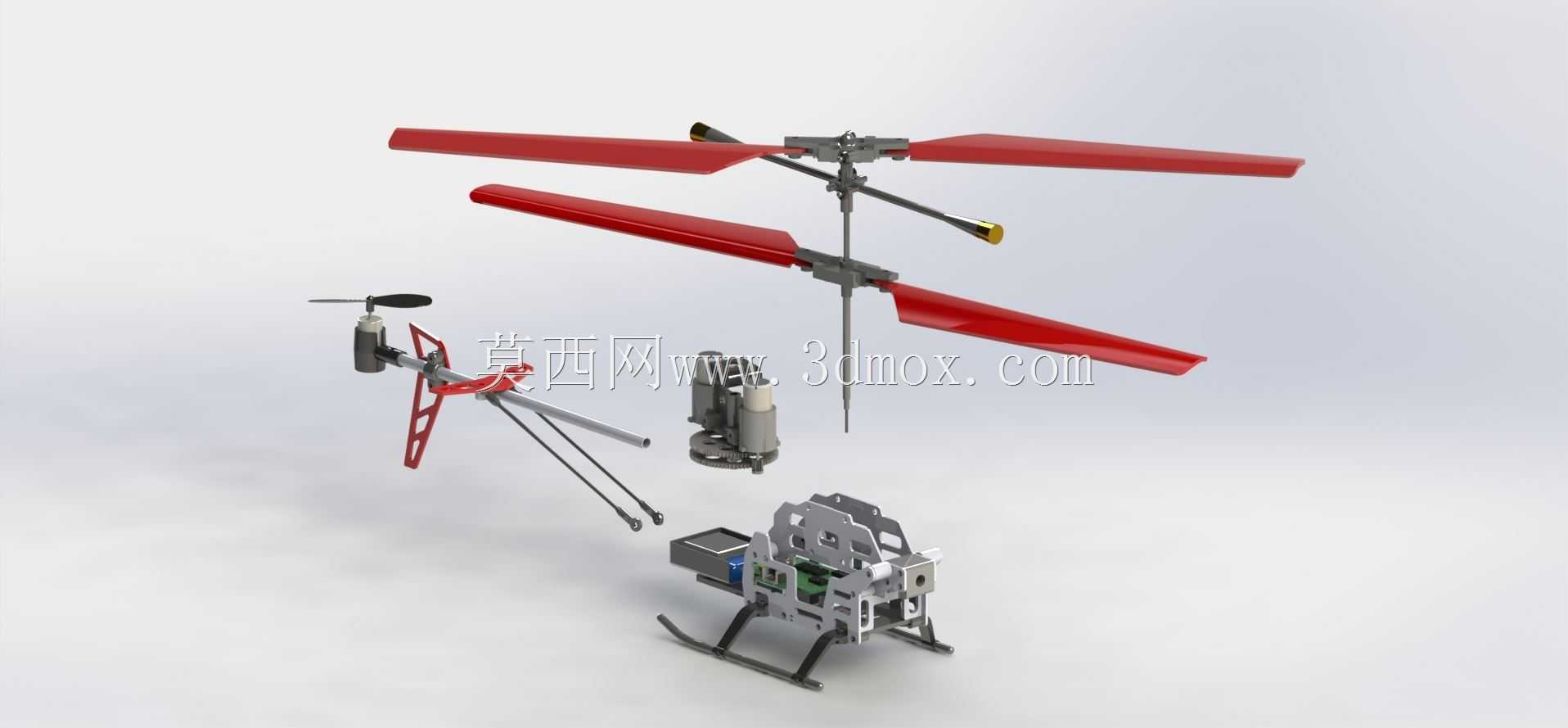

这款共轴双旋翼布局的航模直升机，核心应用场景覆盖航模爱好者日常飞行练习、青少年航空科普教学演示、小型飞行动力学验证试验等领域，不同于单旋翼带尾桨的航模结构，共轴反转双旋翼的设计抵消了旋翼旋转产生的反扭矩，省去了尾桨传动与控制结构，既降低了整机动力损耗，也缩小了飞行所需的安全空间，在室内外小范围场地都能完成稳定飞行动作。从功能特性来看，整机通过双旋翼的周期变距实现俯仰、横滚方向的姿态控制，上下旋翼的总距差动来完成航向调整，配合机身前部的配重块调整重心位置，保证飞行过程中姿态平稳，不会出现头轻或头重导致的操控偏差。起落架采用滑橇式结构，选用轻量化金属材质弯折成型，安装位置预留了足够的落地缓冲形变空间，降落时可吸收大部分冲击载荷，避免机身主体结构受撞击损坏，同时滑橇的横向跨度经过匹配设计，静止放置和降落滑跑时都能保证机身不发生侧翻。设计过程中优先考虑了零部件的拆装维护性，旋翼夹头与主轴的连接采用快拆结构，日常更换受损旋翼桨叶时无需拆解整个传动机构，机身中部的设备舱预留了标准的航模电池、接收机安装位，安装边界尺寸适配市面上主流的微型航模电子设备，玩家可根据自身需求更换不同容量的电池调整续航时间，或是更换更高精度的舵机提升操控响应速度。外形尺寸方面，旋翼展开后的整体直径控制在适合手持操控的范围，机身长度与旋翼直径的比例经过气动优化，飞行时的空气阻力更小，机头的整流罩采用流线型曲面设计，既降低了前飞时的风阻，也能保护内部的接收机、舵机等电子元件不受飞行中碰到的杂物损伤。旋翼桨叶采用翼型截面设计，在保证结构强度的前提下尽可能降低重量，旋转时可产生足够的升力支撑整机完成悬停、前后飞、转向等基础动作，传动机构的齿轮啮合间隙经过反复调整，既保证动力传输顺畅，也不会因为间隙过大导致飞行时出现传动抖动，影响操控手感。
