轻量构架式遥控滑翔机结构设计

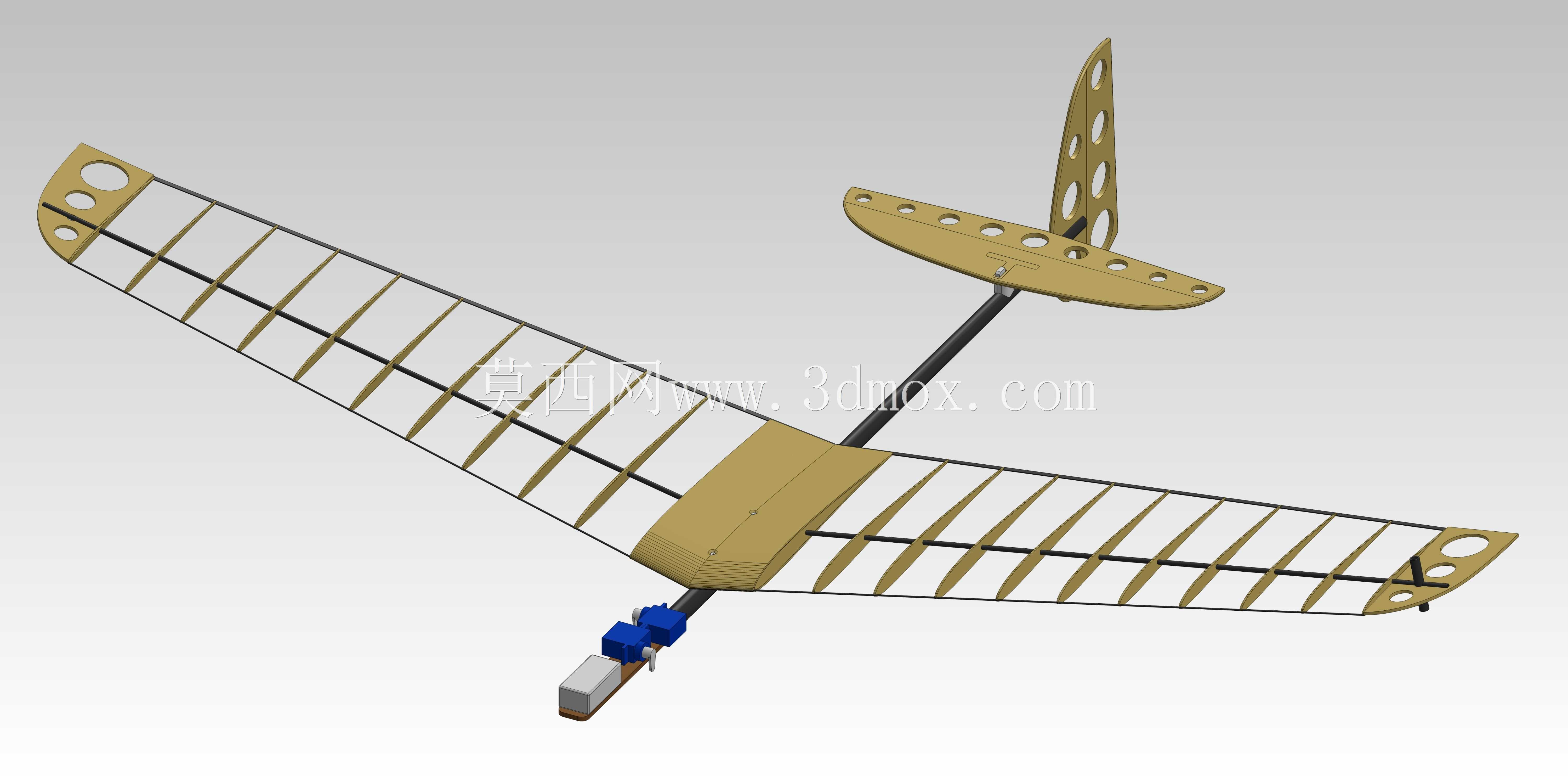

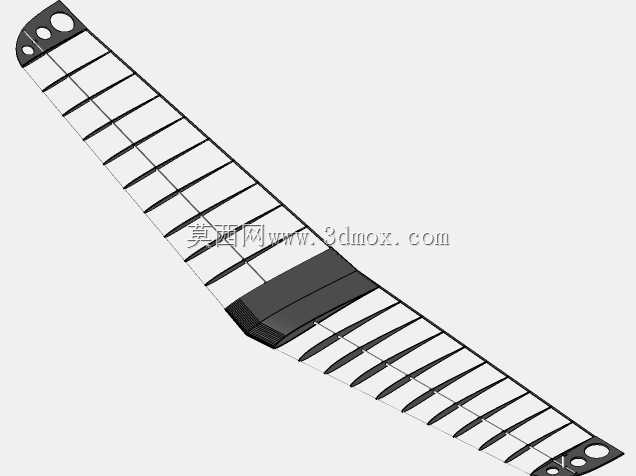

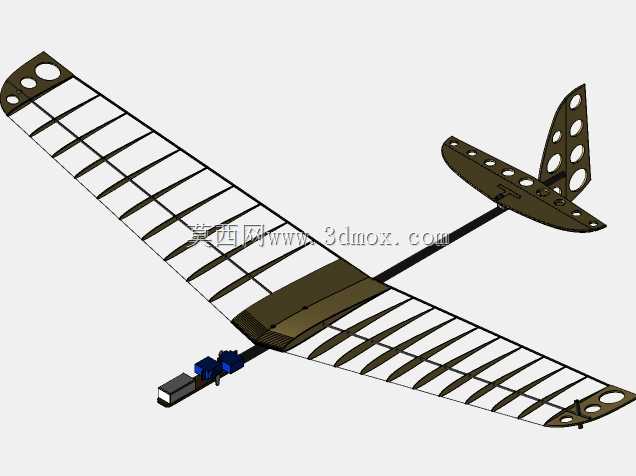

这款构架式遥控滑翔机主要面向休闲航模飞行、青少年航空科普教学以及户外航空运动场景使用，可在开阔草地、平缓坡地完成无动力滑翔、低空低速巡航等飞行动作，既适合航模爱好者完成手工组装调试，也可作为航空原理教学的具象演示载体，帮助学习者直观理解固定翼飞行器的升力产生逻辑、操控面作用原理与重心配平方法。整机采用镂空肋条式构架设计思路，机翼与尾翼的承力结构均采用带减重孔的翼肋搭配主梁的组合形式，在保证机翼翼型精度与结构刚度的前提下，最大限度降低整机自重，提升滑翔比与留空时间，避免实心结构带来的冗余重量影响飞行性能。机身主承力杆采用高强度轻质杆件贯穿整机，将机翼、尾翼与前端动力、配重模块串联为整体，简化装配流程的同时，也方便使用者根据飞行需求调整重心位置，适配不同动力配置与飞行场景的配平需要。机翼采用上单翼布局，翼展方向的翼肋均匀排布，精准维持平凸翼型的曲面轮廓，低速飞行时可获得充足升力，翼尖处的开孔设计既可以进一步降低翼尖结构重量，也能在飞行时分散翼尖涡流带来的阻力，提升滑翔过程中的飞行稳定性。尾翼部分包含水平尾翼与垂直尾翼，同样采用镂空构架设计，水平尾翼负责维持飞行过程中的俯仰稳定性，垂直尾翼负责保障航向稳定性，尾翼与机身主梁的连接位置预留了微调余量，使用者可在试飞过程中根据飞行姿态微调尾翼角度，修正飞行偏差。前端模块集成了动力安装位与配重空间，可适配小型动力系统完成动力起飞，也可调整配重实现无动力手掷滑翔，整机所有结构部件的安装边界均经过匹配设计，翼肋与主梁的嵌合位置、尾翼与机身的连接位、动力模块的固定位均采用对位式设计，组装过程无需复杂工装即可完成精准对接，降低普通爱好者的组装门槛，构架式的外露结构也方便使用者在飞行后快速检查结构损伤，及时更换受损部件，降低日常维护成本。
