桁架结构遥控固定翼航模飞机

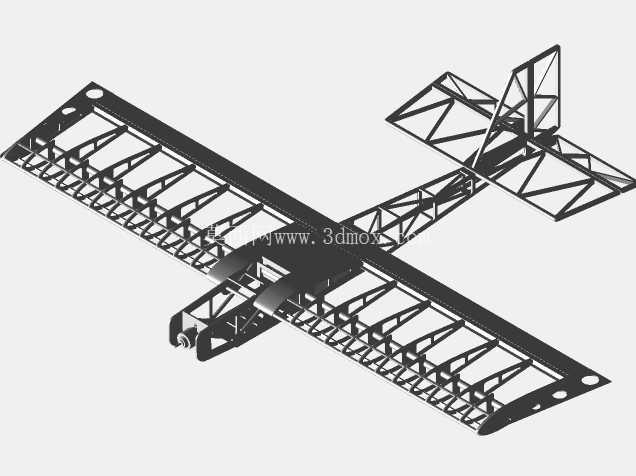

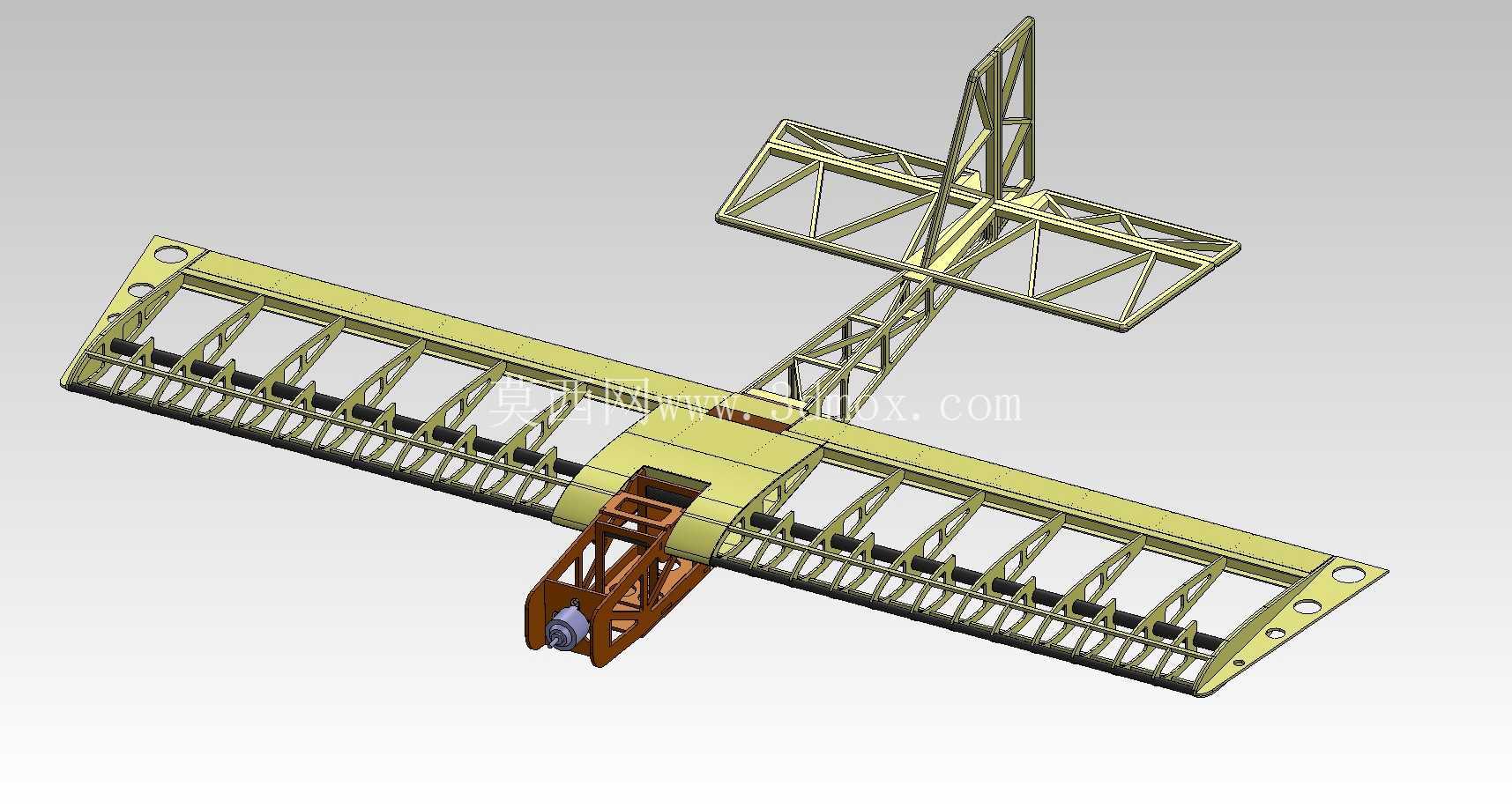

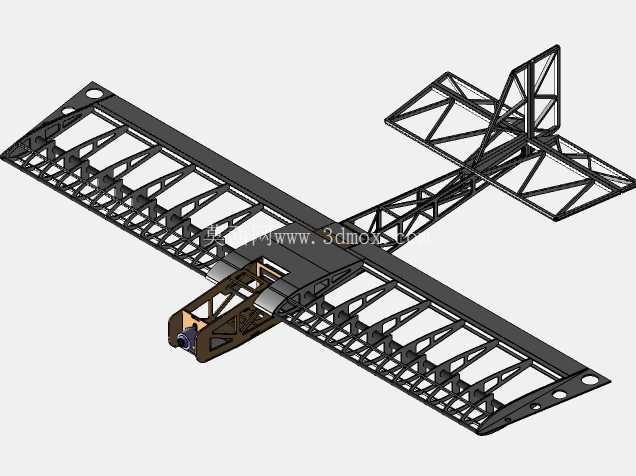

　　这套三维结构围绕低速遥控固定翼航模的机身、机翼与尾翼展开，整体采用外露桁架式承力思路，适合用于教学验证、航模结构拆解、轻型飞行器方案评审以及三维装配练习。模型把传统蒙皮航模内部的杆系骨架直接呈现出来，能够清楚观察主梁、翼肋、斜撑、尾撑和动力安装段之间的连接关系，对理解轻型飞机载荷传递路径很有帮助。

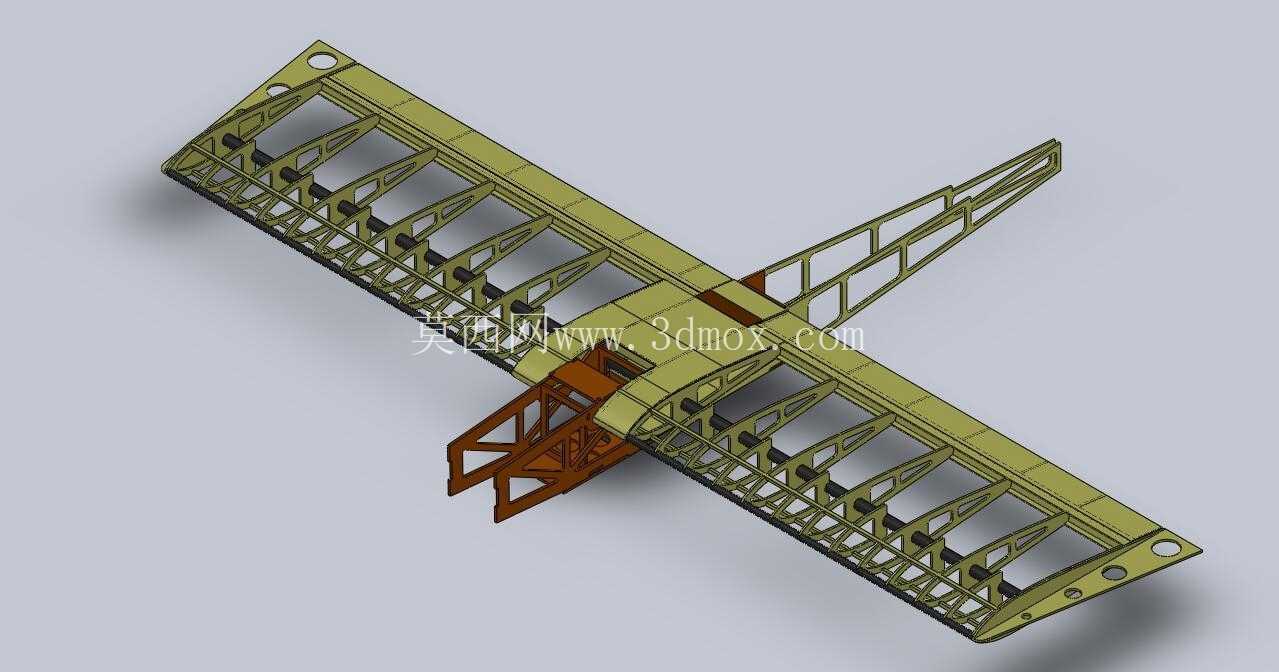

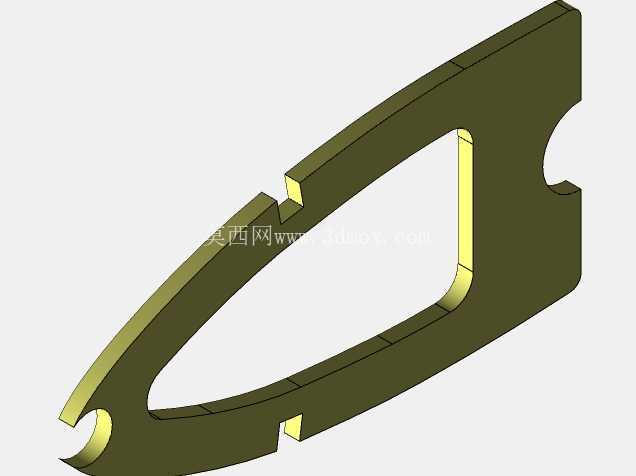

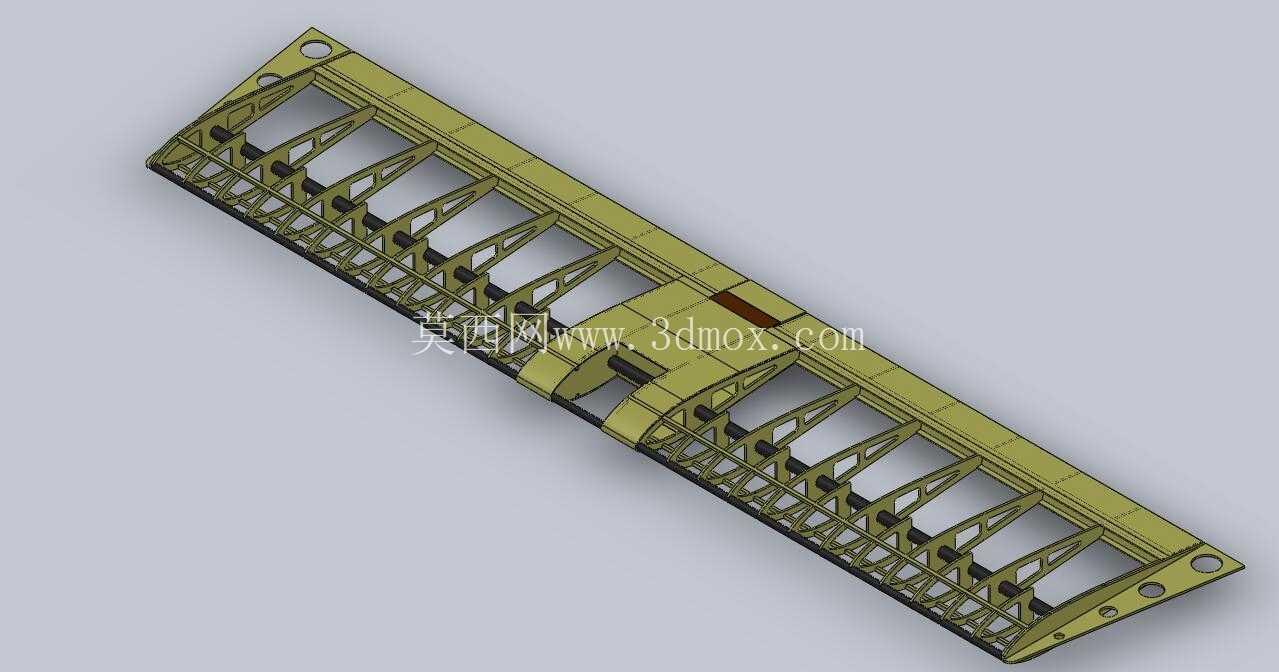

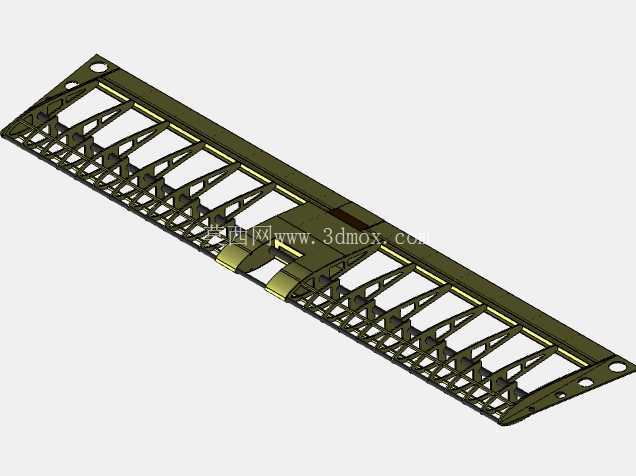

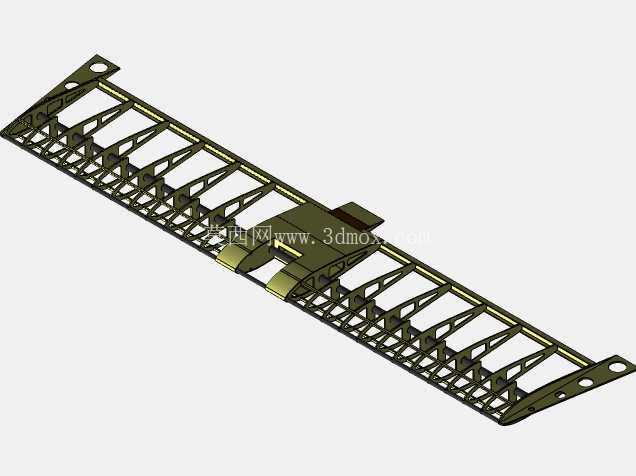

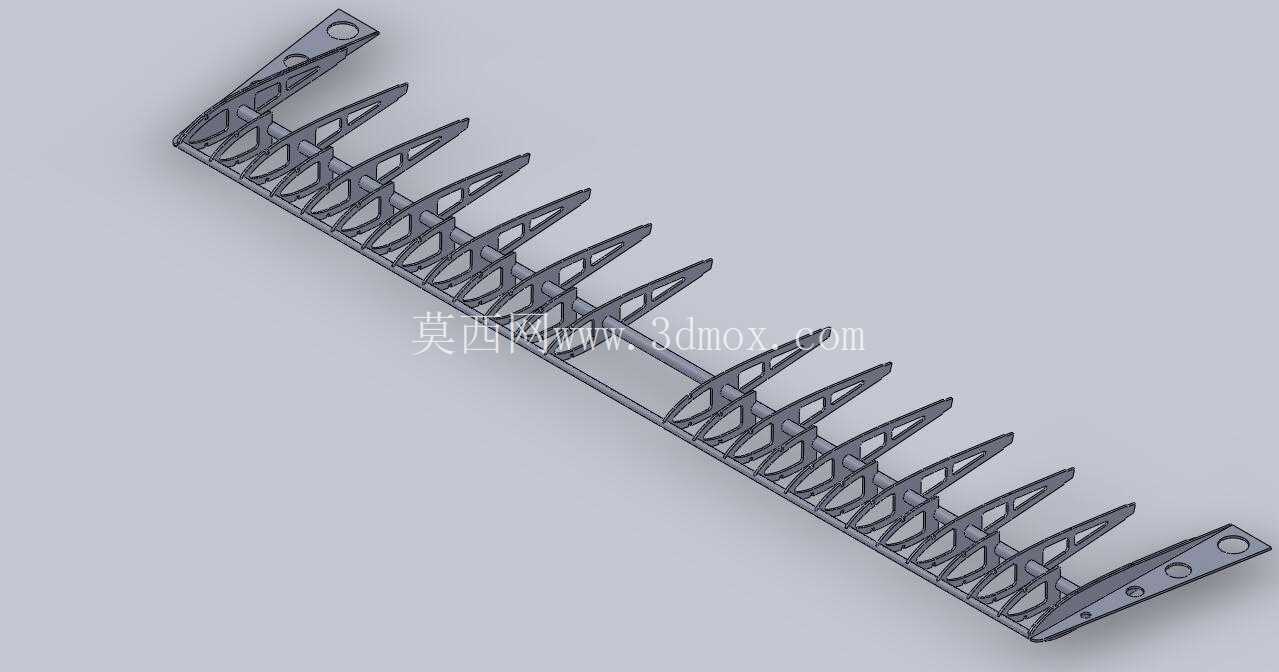

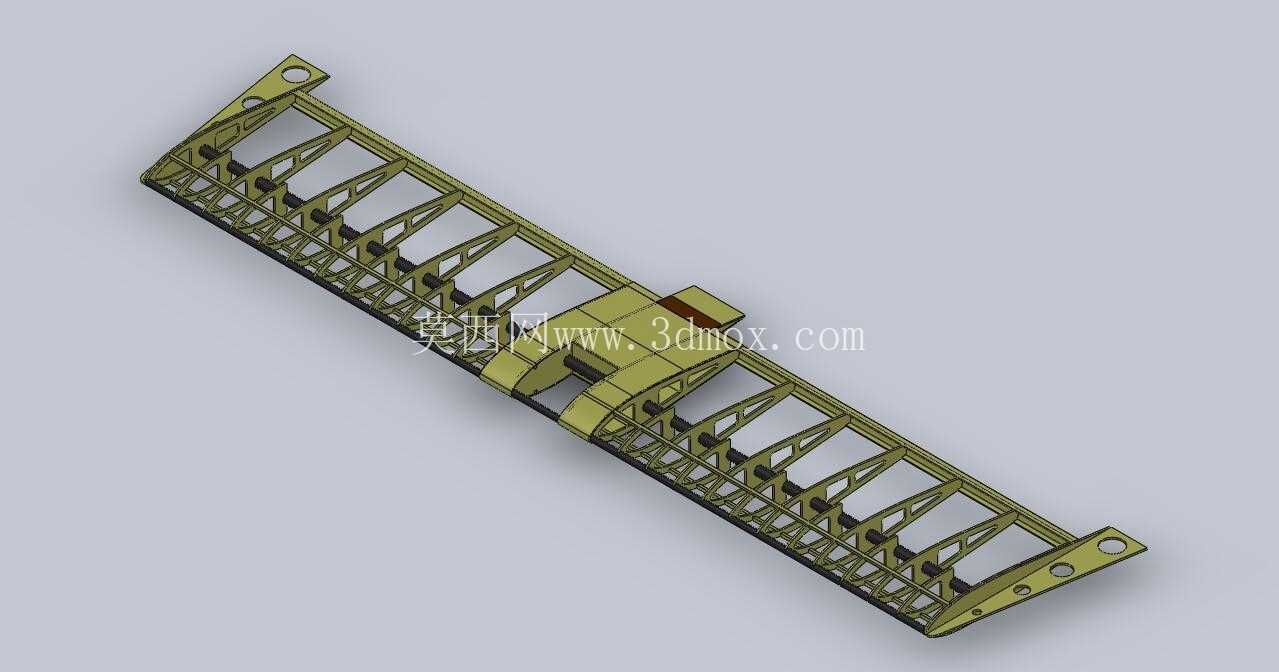

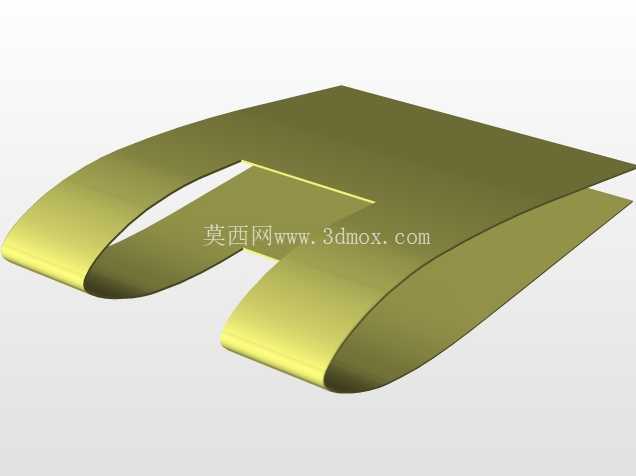

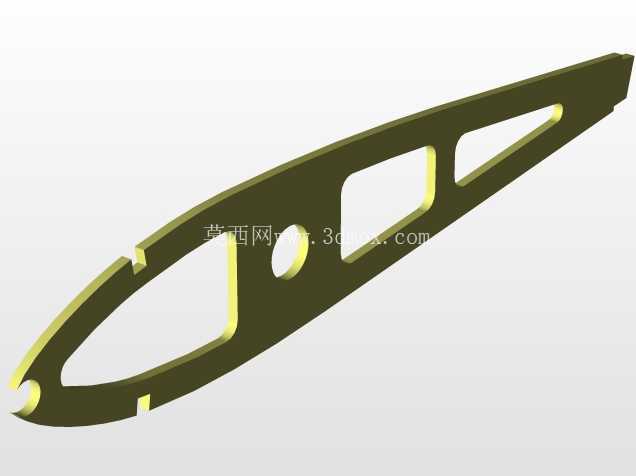

　　机翼部分采用长展弦比平直布局，左右翼面沿机身对称延伸。翼内并非实心结构，而是由前后缘杆件、多组翼肋和交叉斜撑组成空间桁架。翼肋按翼展方向等距布置，既维持翼型轮廓，也为蒙皮或薄膜覆盖提供支撑点。主梁贯穿机翼根部并与机身中段连接，弯曲载荷主要由主梁承担，扭转载荷则通过前后梁、翼肋和斜撑共同分散。翼尖处设置连接孔位，可用于安装翼尖护板、辅助固定件或调试配重。机翼根部与机身衔接区域做了加宽处理，使翼根弯矩能够更平稳地传入机身框架，避免局部杆件出现应力集中。

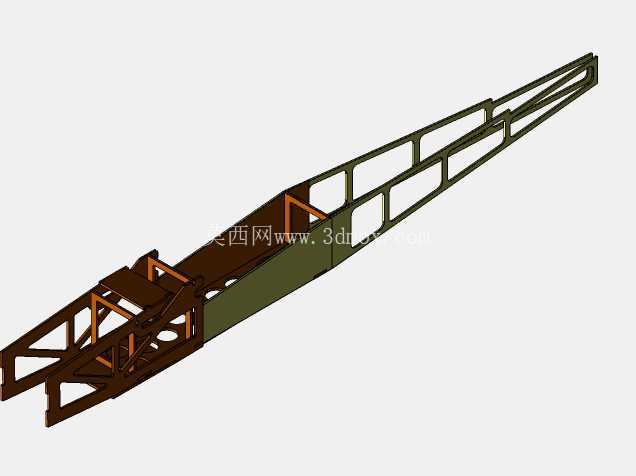

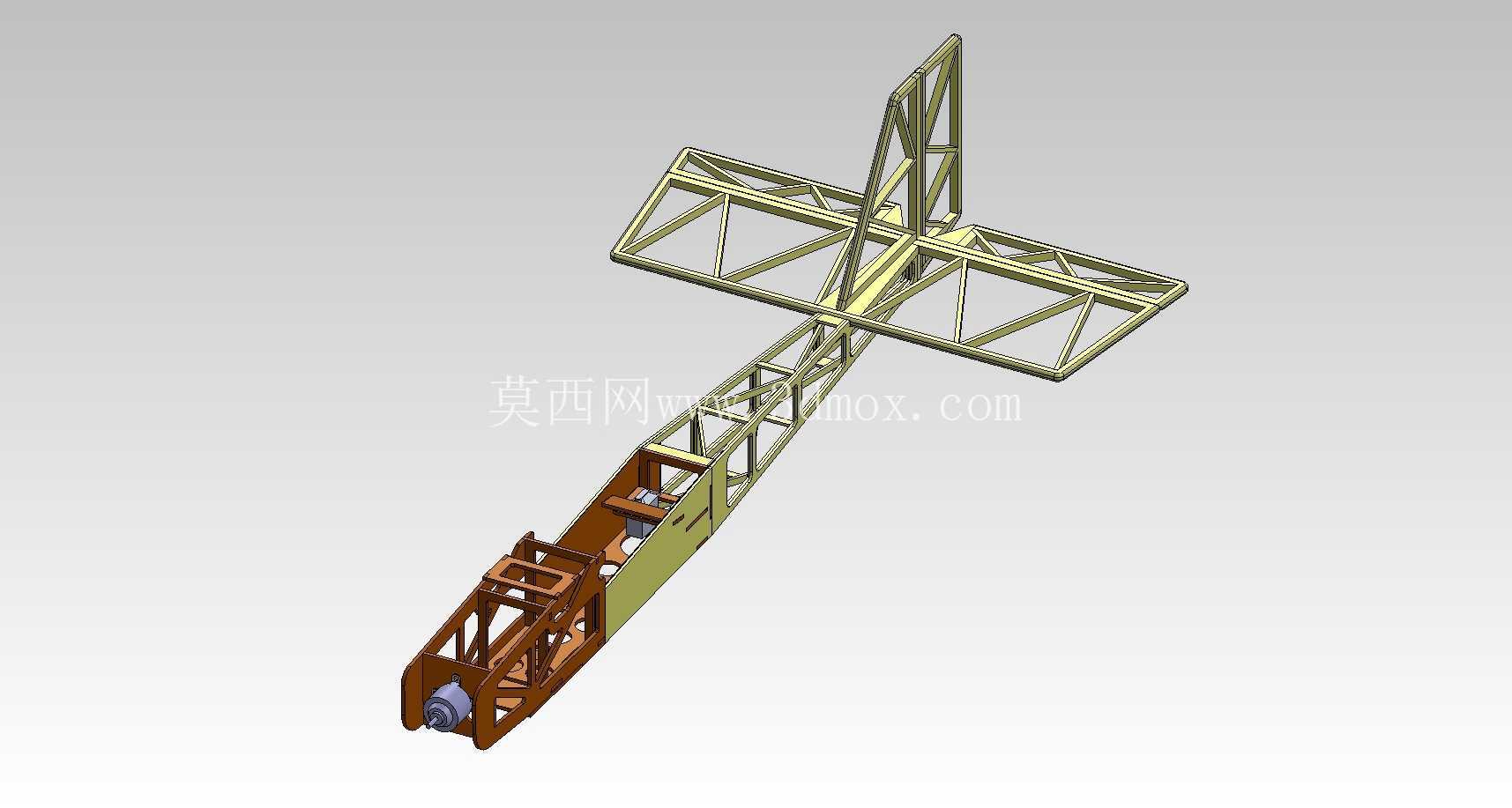

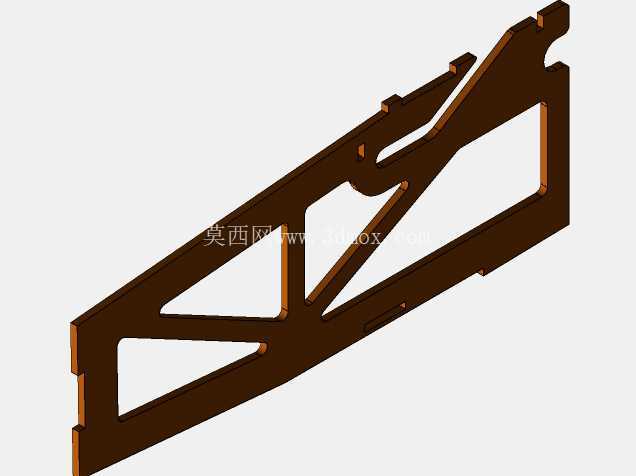

　　机身前段保留动力设备安装空间，下部可见棕色框架式电机座和起落架连接区域。电机座以多层板状框架和支撑肋构成，前端形成电机轴安装面，后部与机身主承力框相连。这种布置便于调整电机轴线角度，也能在螺旋桨拉力变化时把载荷传递到机身主梁。起落架安装位置靠近重心前方，采用轻型支架结构，适合草地、操场或平整跑道上的低速起降。机身中段与机翼连接区采用盒形加强框架，内部杆件形成多个三角形稳定单元，能够承受机翼升力、起落架冲击和尾翼操纵载荷的共同作用。

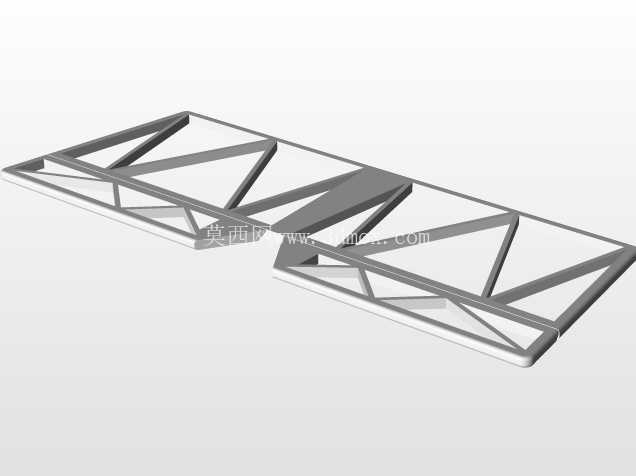

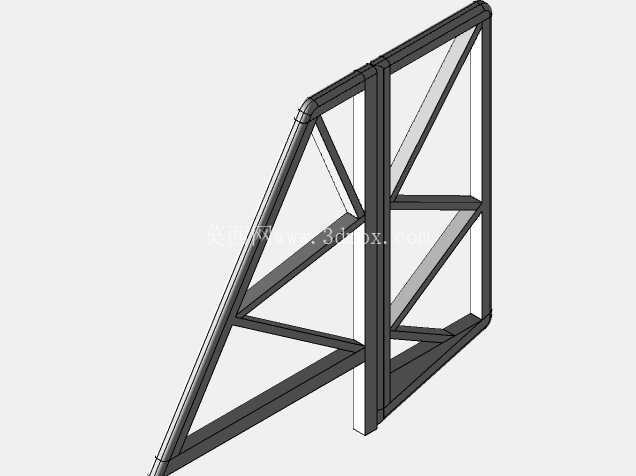

　　尾翼部分通过两根细长尾撑与主机身连接，水平尾翼和垂直尾翼均采用桁架骨架。水平尾翼沿横向展开，内部由前缘杆、后缘杆、翼肋和斜向支撑组成；垂直尾翼向上竖立，根部与水平尾翼中心区及尾撑末端交汇。尾撑长度较大，使尾翼获得足够力臂，从而在较小尾翼面积下提供稳定的俯仰和偏航控制力矩。尾段杆件交叉布置，重点约束尾撑在拉、压和扭转工况下的变形，避免飞行中尾翼颤振或操纵响应滞后。

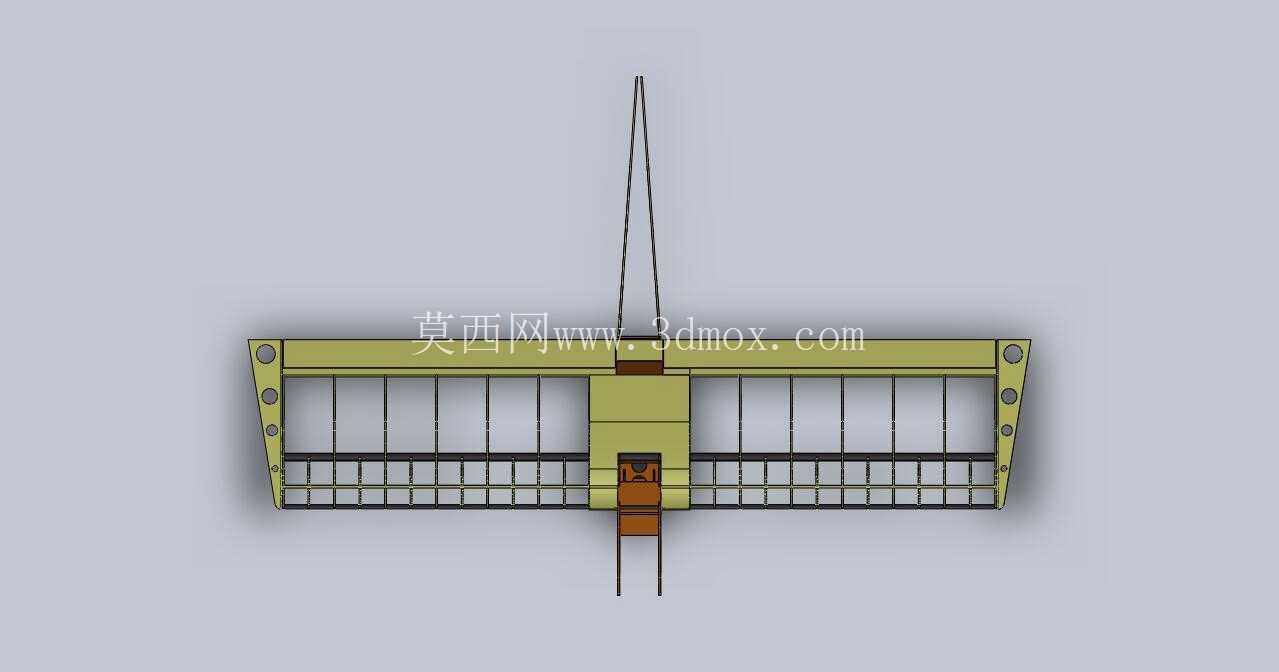

　　从安装边界看，整机结构狭长，机翼展向尺寸最大，机身沿前后方向贯穿，尾翼高度方向占用空间较小但垂直安定面需要保留上方净空。三维装配时应优先保证左右机翼关于机身纵轴对称，翼梁中心线与机身轴线保持垂直；电机轴线需与机身基准面平行或按预定下拉、右拉角度安装；尾撑两端的同轴度会直接影响尾翼角度，若尾撑错位，水平尾翼容易出现安装角偏差，垂直尾翼也可能产生附加偏航力矩。机翼根部、电机座和尾撑接头是三个关键校核区域，建模时应保留杆件交接面和紧固件位置，便于后续生成工程图或进行轻量化改型。

　　结构设计上没有追求复杂曲面，而是把重量控制、刚度分配和可制造性放在前面。杆系骨架可用轻木、碳杆、桐木板或激光切割片拼装，节点处适合胶粘、小件绑扎或片框夹持。机翼大面积桁架能够在减少材料用量的同时维持翼型形状，适合低雷诺数、低速巡航和短距起降场景。机身前段框架为电池、电调、接收机和舵机拉杆预留了布置空间，维修时可直接打开或替换局部构件。尾翼可拆卸思路也便于运输，外场携带时可将机翼、尾撑和机身分段收纳。

　　在实际工程练习中，该模型可用于检查翼肋间距与蒙皮支承的关系、评估尾撑长细比对刚度的影响、模拟电机座推力线，以及分析起落架着地冲击路径。对于航模设计者而言，外露桁架让抽象的受力路径变得直观；对于三维建模人员而言，重复翼肋、对称翼面、杆系阵列和组件约束都是较好的装配训练内容。整体结构简洁明确，既保留固定翼飞机的基本气动布局，又突出轻型骨架的制造与装配逻辑。
