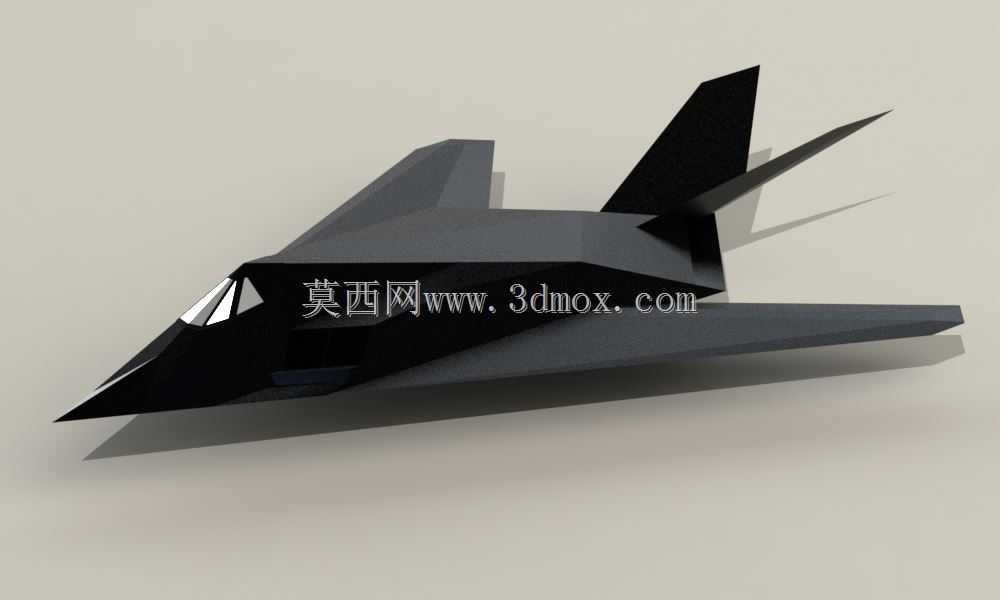

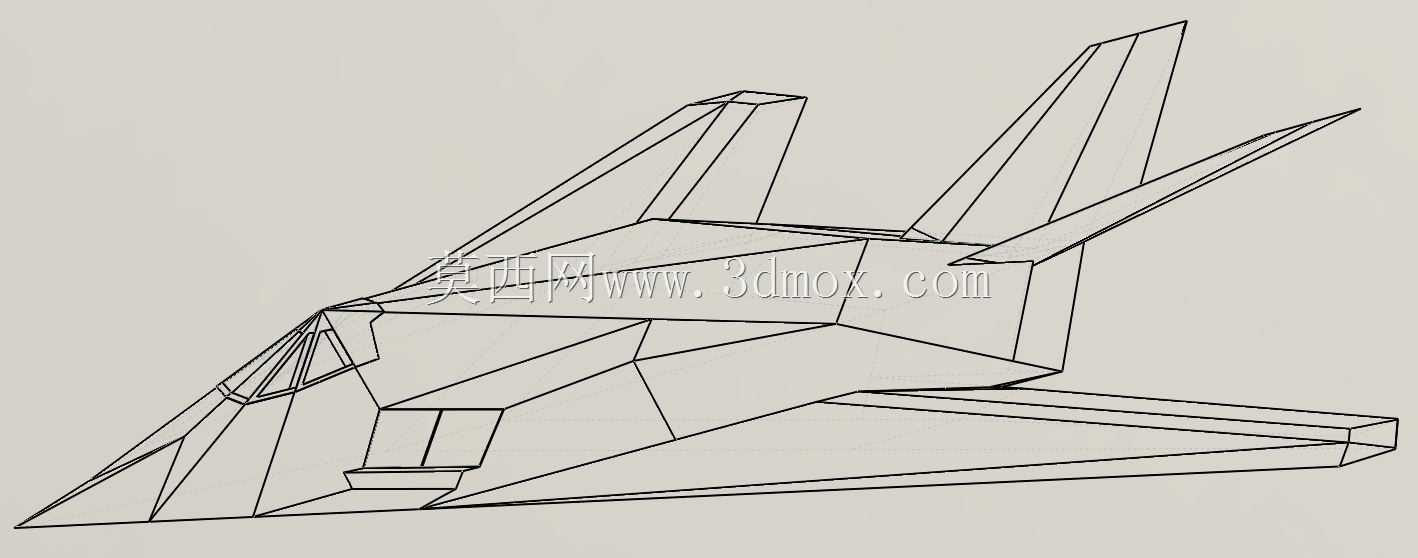

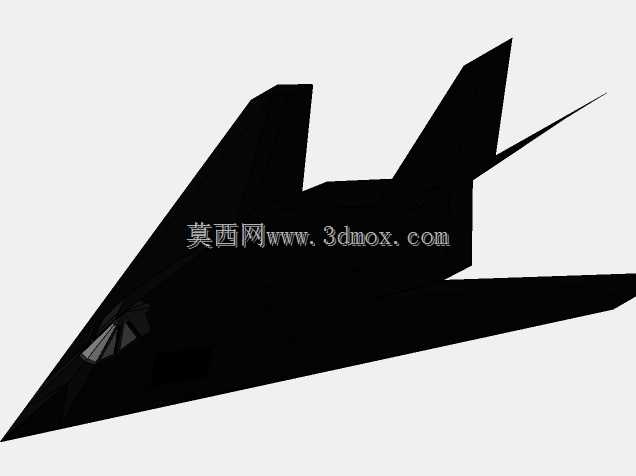

隐身攻击战机F117夜鹰外观结构建模

本次建模围绕F117夜鹰隐身攻击机的真实气动与隐身设计逻辑展开，还原其作为初代隐身作战飞机的核心外形特征与结构布局。该机型作为航空领域隐身技术应用的标志性装备，主要应用于对地精确打击任务场景，可在复杂防空环境下穿透敌方雷达探测网络，执行重点目标突防打击任务，在现代空中作战体系中承担首轮突防、压制防空火力的核心作用。从产品功能特性来看，F117最核心的设计目标是降低雷达反射截面积，因此整机摒弃了传统战机的曲面气动外形，全部采用多面体折面结构设计，通过将入射雷达波以非原路方向散射，实现雷达隐身效果；机身整体呈棱角分明的三角飞翼布局，没有独立的水平尾翼，外倾式双垂尾与机身折面保持统一的倾角设计，进一步减少雷达波的镜面反射；座舱盖采用金属镀膜处理并与机身棱线完全齐平，进气道布置在机身上方并覆盖吸波格栅，避免发动机叶片直接暴露在雷达照射范围内，尾喷口采用扁长形的窄缝设计，在降低红外辐射特征的同时，也与机身尾部的折面结构完全融合。从设计思路层面，建模过程严格遵循隐身优先的设计原则，所有曲面特征全部替换为符合角度要求的平面拼接结构，每一块蒙皮折面的倾角都经过角度匹配，确保相邻面之间的棱线平行规整，避免出现形成角反射器的垂直夹角；机身前部的多面体棱边从机头向两侧翼尖延伸，形成完整的气动导流边条，兼顾低速飞行时的涡流增升效果，弥补纯平面结构带来的气动效率损失。在外形尺寸与安装边界的还原上，建模参考真机的实际比例控制整体尺寸，机身长度与翼展比例保持在1.2:1左右，机身高度控制在合理范围，垂尾外倾角度与机身侧面折面角度保持一致，起落架舱、弹舱的接缝位置全部沿机身棱线布置，避免接缝形成的缝隙造成雷达波强反射；机翼采用大后掠角设计，前缘后掠角度符合高速突防的气动需求，机翼后缘与机身尾部的折边平行，进一步优化全机的雷达散射特性。整机建模过程中没有添加多余的外置挂架等破坏隐身外形的结构，完全还原其隐身构型下的干净气动布局，机身表面的所有口盖、检修舱的轮廓都与机身棱线保持平行，确保外形的隐身连续性，准确还原该机型独特的设计逻辑与外观特征。
