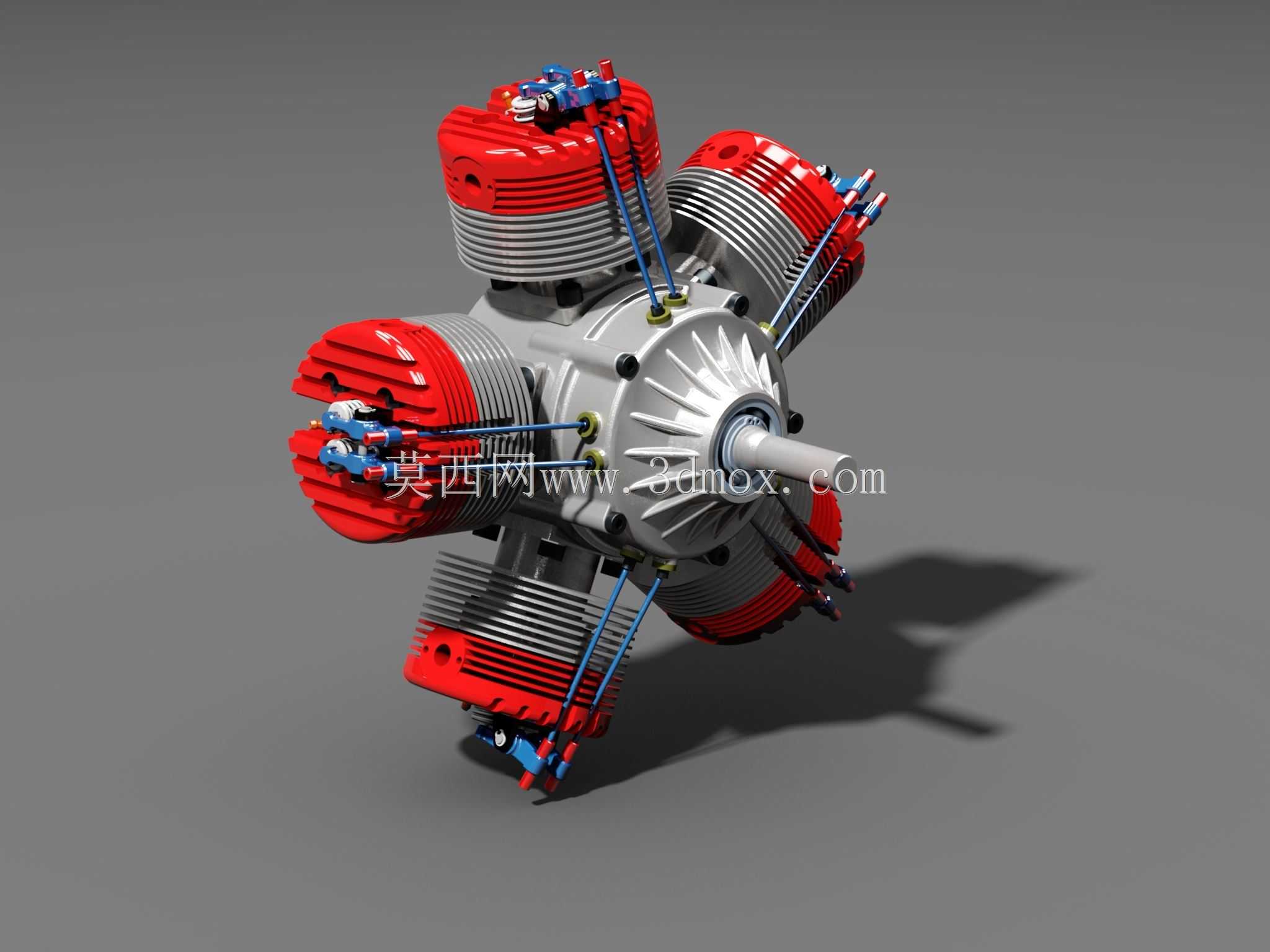

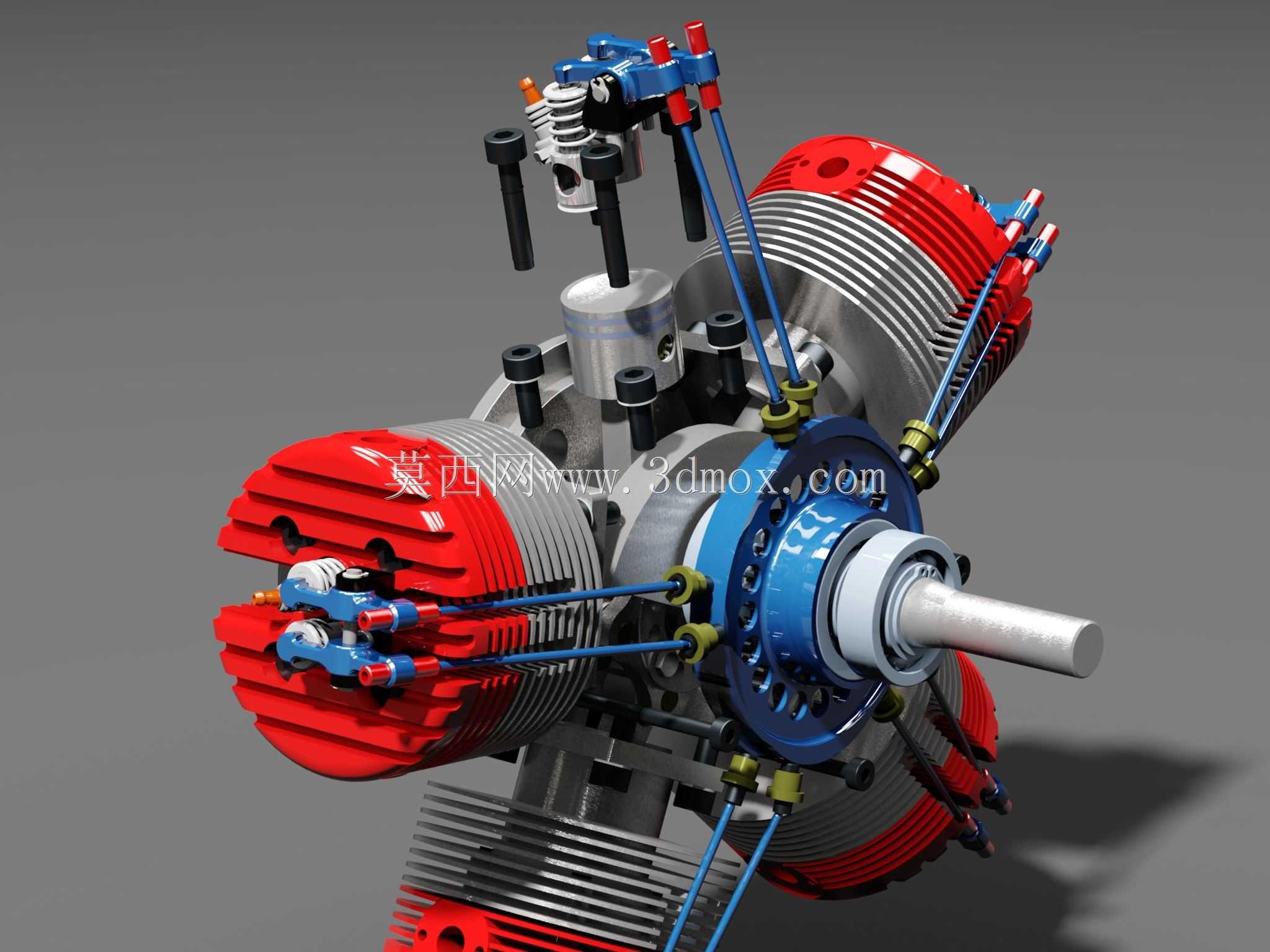

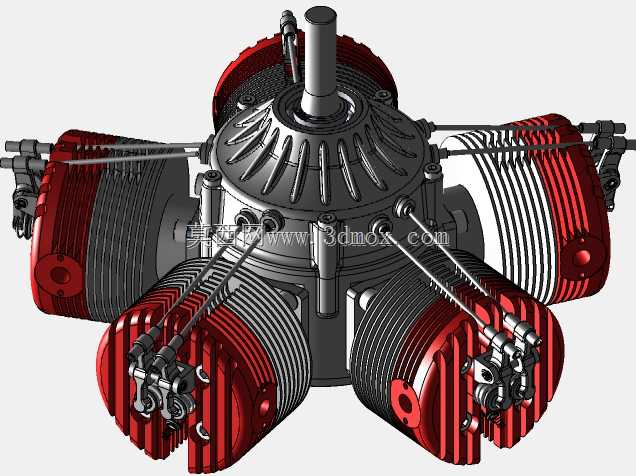

五缸星型航空活塞动力装置结构

这款五缸径向排布的活塞动力装置，是轻型通航飞行器、航空运动载具领域常用的动力输出核心，也可适配小型无人靶机、复古轻型运动飞机的动力需求，在早期螺旋桨通航机型中这类结构凭借紧凑的布局与可靠的动力表现得到广泛应用，部分小型特种地面动力设备也会选用该类结构作为动力源。从实际用途来看，该装置通过气缸内燃油燃烧的往复运动转化为曲轴的旋转扭矩，为搭载的载具提供持续稳定的推进动力，相较于同排量直列或V型排布的活塞引擎，径向结构的引擎迎风面散热效率更优，无需复杂的液冷管路即可实现长时间工况下的温度稳定，适配低速长航时的飞行作业需求。在功能特性上，五个气缸围绕中心曲轴呈圆周等角分布，每一个气缸单元都集成了独立的进排气结构、点火组件与散热鳍片，中心曲轴采用短轴设计，大幅降低了动力传输过程中的扭矩损耗，曲轴前端预留的动力输出法兰可直接匹配螺旋桨安装座，减少了额外传动结构带来的重量与故障点；缸体外部的散热鳍片采用等距阵列排布，在飞行过程中迎面气流可直接穿过鳍片间隙带走燃烧产生的热量，保证缸体工作温度始终处于合理区间。设计思路层面，该结构优先考量了航空场景下的轻量化与可靠性需求，将五个气缸的重量围绕中心曲轴均匀分布，运转时曲轴的动平衡表现更优，可有效降低高转速下的整机振动，减少对载具机身结构的振动传导；整体布局将点火管线、燃油管路沿缸体支撑结构规整排布，避免管路突出迎风面增加额外风阻，同时也方便日常维护时的管路检查与部件更换。外形尺寸与安装边界方面，该动力装置整体呈正五边形放射状轮廓，中心曲轴轴线为整机安装基准，安装时需保证曲轴输出端与载具推进轴线同轴，径向延伸的气缸外轮廓为最大安装边界，安装位需预留足够的迎风散热空间，避免周边结构遮挡缸体散热鳍片的气流通道；曲轴后端预留的安装点位可直接固定于引擎架，安装接触面需匹配定位销孔保证装配同轴度，整体径向尺寸紧凑，可适配轻型载具有限的机头安装空间，无需对机身结构做大幅改造即可完成动力单元的装配。
