改装赛车五辐式运动轮辋结构

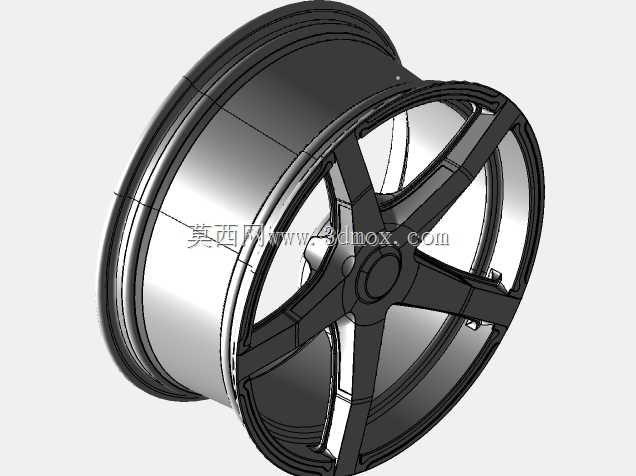

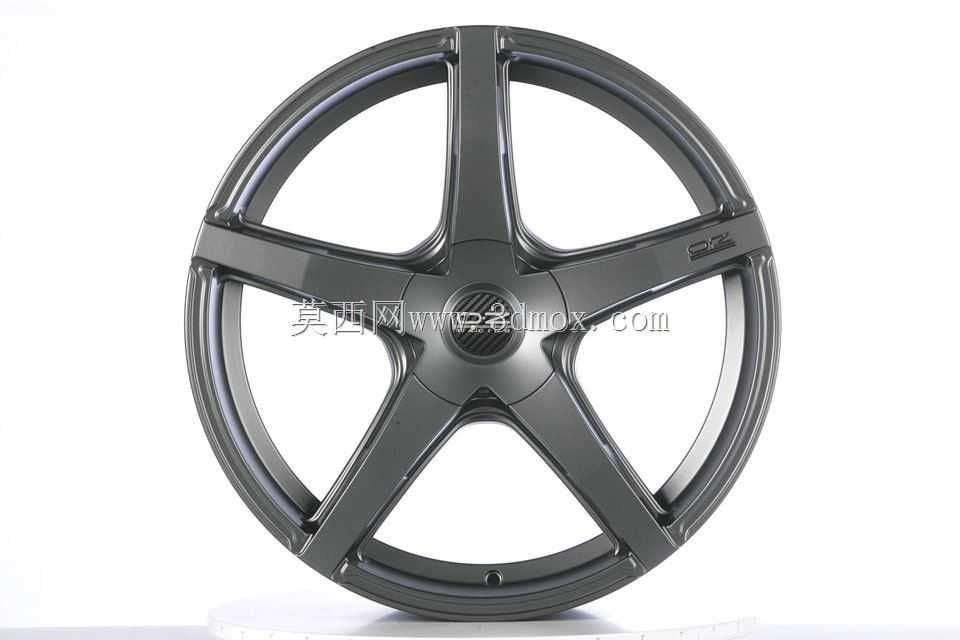

　　这套轮辋结构面向改装赛车与高性能乘用车辆的行走系统开发，采用两分式组合构型完成整体建模，轮辐、轮辋筒体、中心安装座、轮缘加强区均按实际装配关系拆分表达，能够直接用于行走系统方案校核、改装件外观评审以及装配干涉检查。在场地赛车、街道性能车改装、展示样车开发等场景中，轮辋不仅承担轮胎支撑与载荷传递作用，还直接影响制动系统散热空间、悬架跳动边界以及整车侧面视觉比例。建模时先围绕轮胎胎圈座确定轮辋筒体的基准直径，再向两侧延伸轮缘与胎圈锁止区域，保证轮胎充气后胎圈能够贴合密封面，避免高速工况下出现胎圈滑移或漏气风险。轮辋中部采用五根宽体辐条从中心座向外辐射，辐条截面随受力路径逐步变宽，在螺栓孔周边形成连续的材料堆积区，将制动力矩、

　　驱动力矩以及路面冲击载荷均匀分散到轮辋筒体。辐条之间保留大尺寸镂空窗口，可为制动卡钳和制动盘提供充足通风通道，减少连续制动后热量向轮胎和轮毂轴承传递。中心区域设置轮毂安装法兰面，螺栓孔分布圆与车辆转向节、轮毂轴头的安装界面保持匹配，安装面平面度在模型中通过连续贴合面表达，便于工程人员核对偏距、中心孔直径以及螺栓孔数量是否满足目标车型要求。轮辋外侧轮缘做加厚翻边处理，弯道侧向载荷较大时能够抑制轮缘变形，内侧轮缘则兼顾轮胎拆装空间与筒体刚性。两分式结构将主要承力部件按装配关系组合，既方便展示内部型腔与壁厚变化，也利于后续拆分为加工件或铸造件进行工艺评估。外形边界方面，轮辋外径需与所选轮胎规格匹配，轴向宽度决定轮胎安装后的胎面位置，

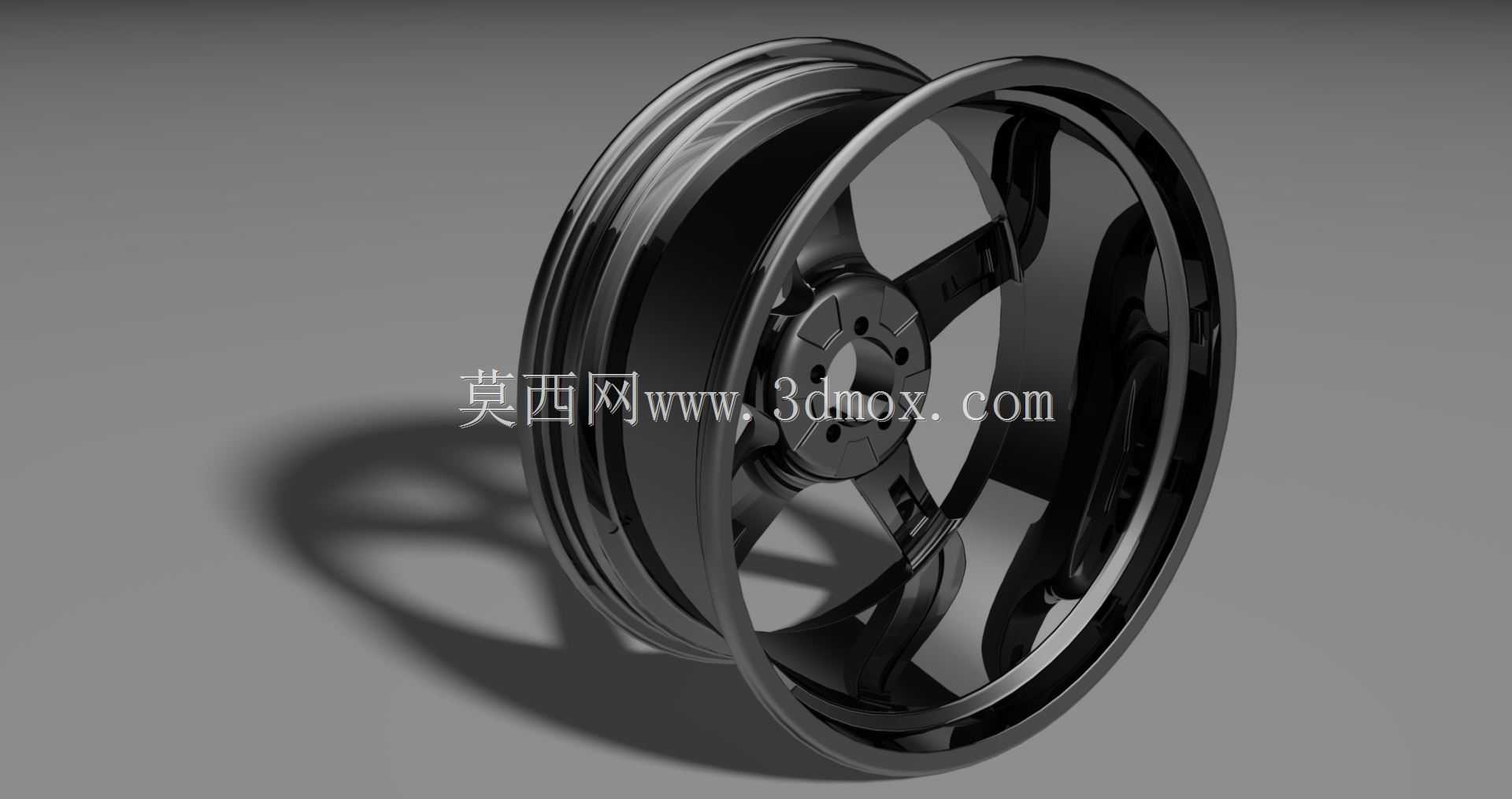

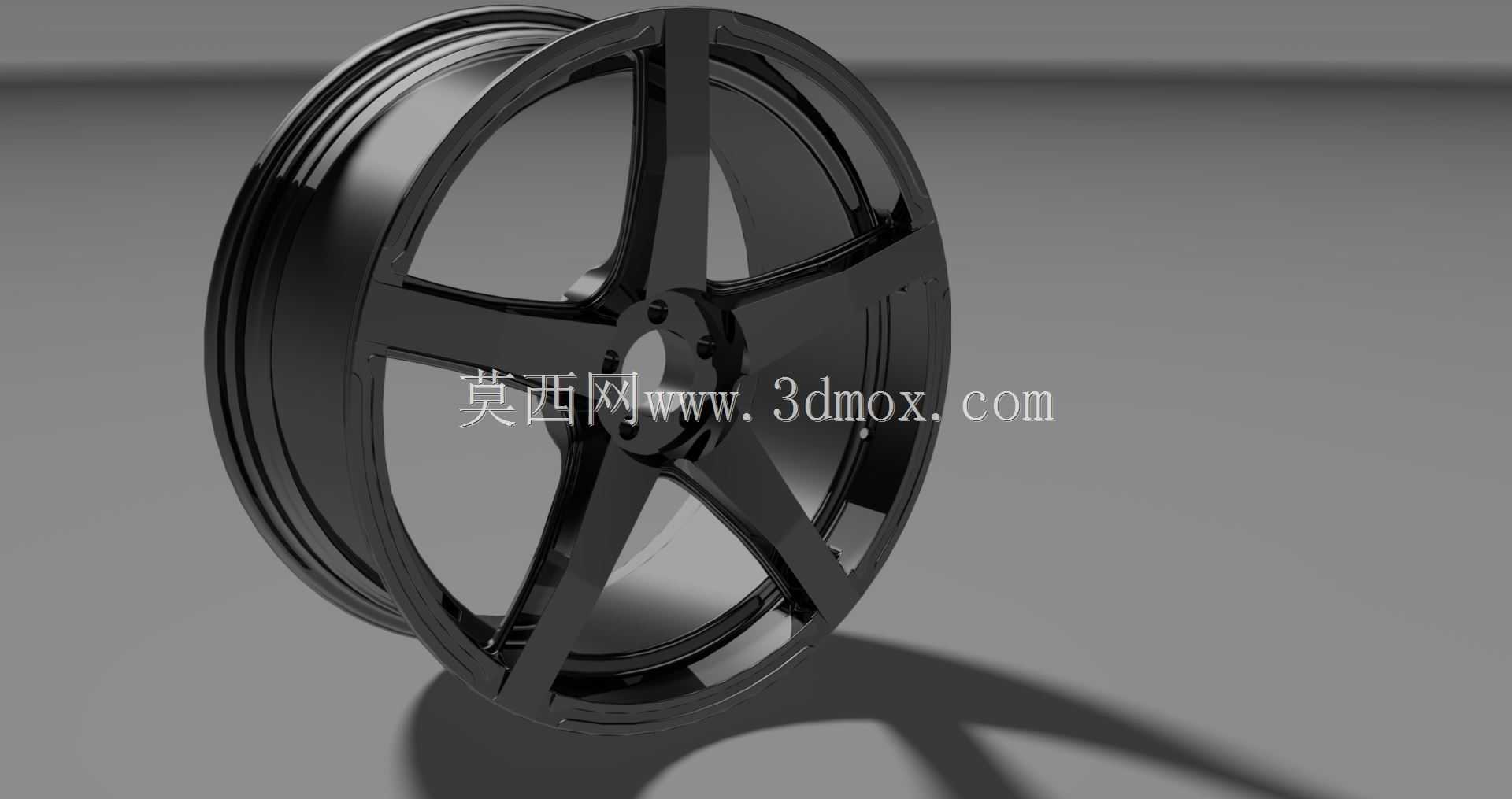

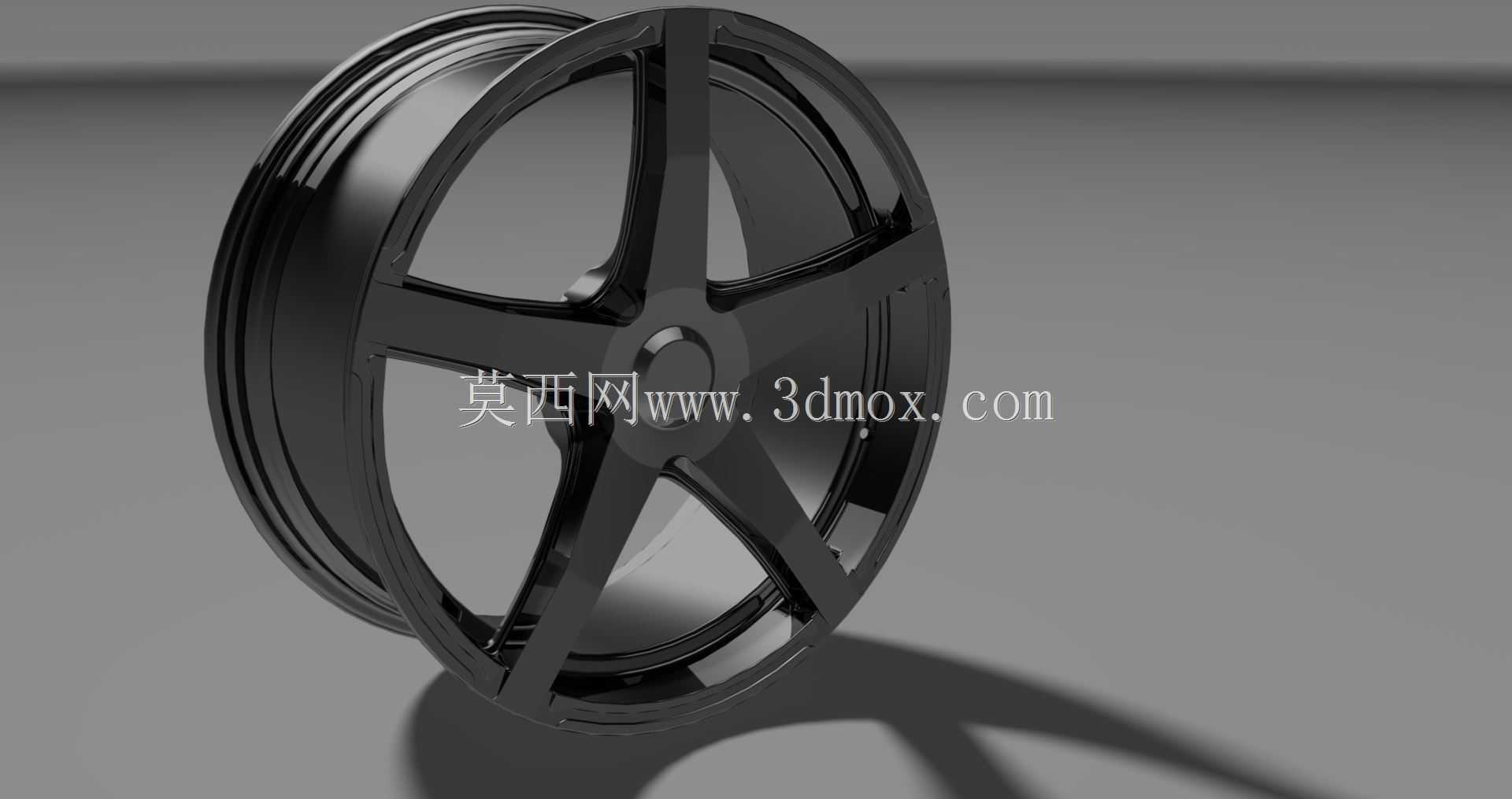

　　轮辐背面与卡钳外轮廓之间必须保留安全间隙，避免转向、悬架压缩或制动热膨胀后发生摩擦。中心孔与轴头的配合段、螺栓孔沉台面以及气门嘴安装位均在结构中预留，装配时轮胎气门嘴可从轮辋对应开孔穿出，不与辐条发生干涉。针对改装车辆常见的低趴姿态和宽体套件，模型可通过调整轮辋宽度、偏距和辐条凹陷深度，评估轮胎与翼子板、减振器、下摆臂之间的空间关系。轮辋表面采用高亮黑色涂装效果，辐条棱线与轮缘切面形成明显光影转折，有利于在方案评审中观察曲面连续性和造型比例。结构设计上避免出现突兀的薄壁尖角，辐条与筒体交接处设置过渡圆角，降低铸造或锻造过程中的应力集中。对于需要进行轻量化优化的版本，可在辐条背面、轮辋筒体内侧设置减重腔，同时保留胎圈座、螺栓孔周围和轮缘等关键承力区域的壁厚。该模型完整呈现了运动型轮辋从安装定位、载荷传递、制动散热到轮胎匹配的核心结构逻辑，适合汽车底盘工程师、改装设计人员以及三维建模从业者进行结构参考、空间布置和造型验证。
