RC遥控飞机伸缩式前起落架结构设计

该款前起落架主要应用于小型遥控航模飞机领域，是航模起降阶段承载机身重量、缓冲地面冲击、保障地面滑跑稳定性的核心功能部件，适配固定翼航模的前三点式起落架布局，可满足航模在平整铺装场地、硬质草坪等常规起降场地的使用需求，在航模起飞滑跑阶段提供稳定的航向支撑，着陆阶段吸收接地瞬间的冲击载荷，避免机身结构受硬冲击损坏，同时在飞行阶段可完成收放动作，减少飞行过程中的气动阻力，提升航模的飞行性能与仿真还原度。

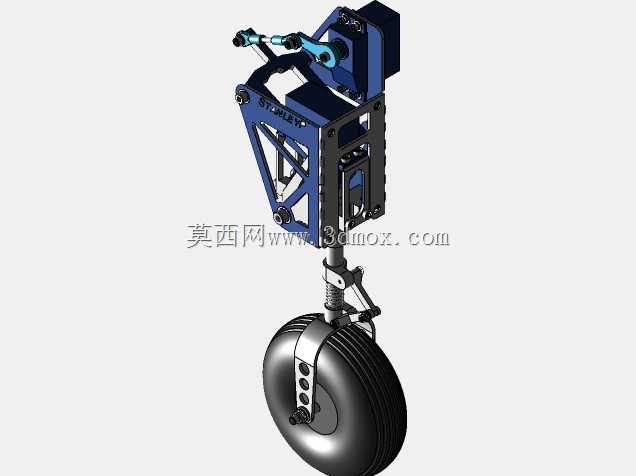

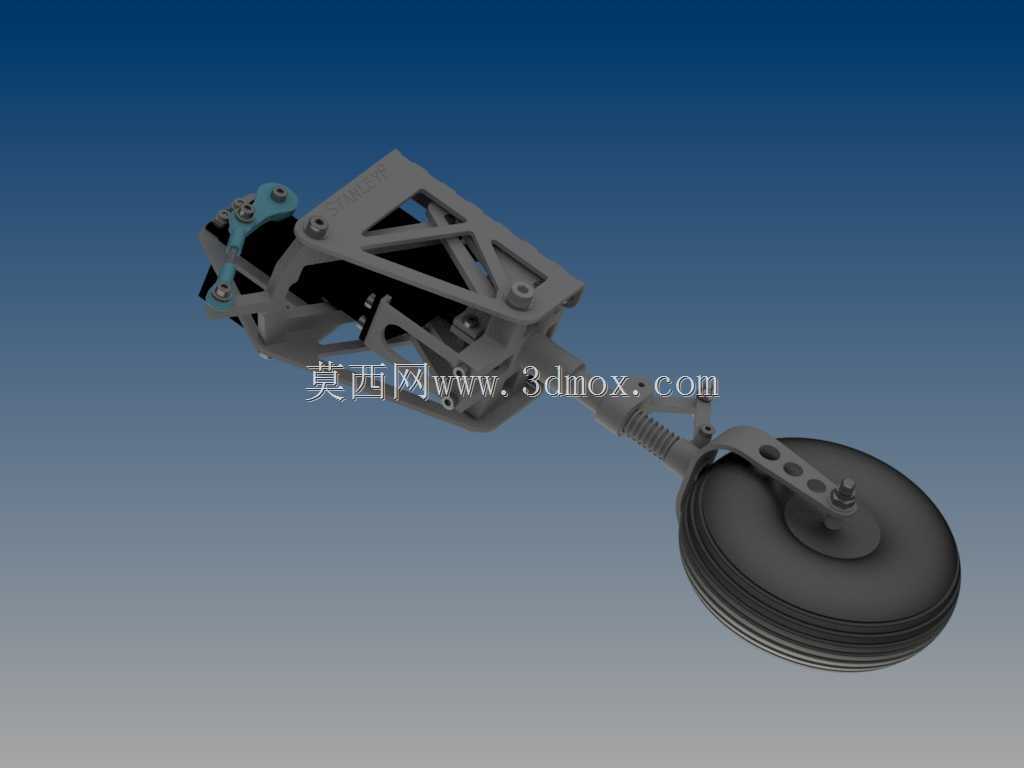

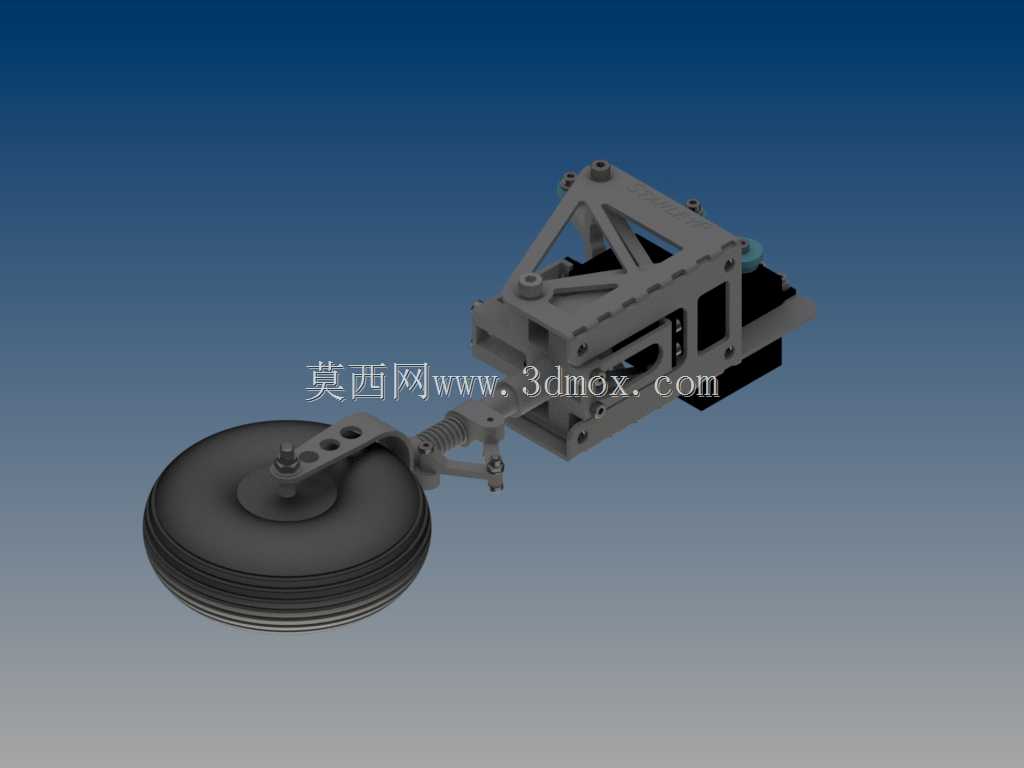

在功能特性上，该起落架采用桁架式承载主体结构，搭配减震阻尼支柱与单轮式机轮组件，承载主体通过多组铰接连杆实现收放动作的传动，收放过程运动轨迹顺滑无卡滞，锁止机构可在起落架完全放下、完全收起两个位置实现可靠锁止，避免飞行过程中起落架意外脱出或放下；减震支柱内置弹性缓冲结构，可根据航模的起飞重量匹配对应阻尼系数，有效吸收着陆时的竖向冲击，机轮采用低滚阻硬质橡胶材质，兼顾滑跑顺滑度与耐磨性能，轮组集成转向联动结构，可与航模的航向舵机连接，实现地面滑跑阶段的方向控制，满足航模地面滑行转向、修正滑跑轨迹的操控需求。

设计思路上，整体结构优先保障结构刚度，承载主框架采用铝板切割成型的桁架式结构，在控制整体重量的前提下最大化提升结构抗扭、抗弯性能，避免起降过程中结构形变影响起落架动作可靠性；各铰接点位均采用耐磨衬套设计，降低反复收放动作带来的结构磨损，延长部件使用寿命；整体结构采用模块化设计思路，承载框架、收放作动组件、减震支柱、机轮组件均可独立拆分，便于后续维护更换易损部件，也方便使用者根据自身航模的安装需求调整局部结构尺寸。

在安装边界与尺寸适配方面，该起落架的上部安装座设置有标准化的安装孔位，可直接适配主流固定翼航模的机头舱内部安装空间，收放动作的行程经过精准核算，完全收起后整体结构可完全收纳于航模机头舱内部，不会突出机身表面破坏气动外形；放下状态下机轮的伸出长度可根据航模的地面迎角需求进行小范围调整，保障航模滑跑阶段的机身迎角处于合理区间，避免起飞阶段螺旋桨触地，同时保障着陆阶段的机身姿态稳定；整体结构的安装接口预留有足够的调整余量，可适配不同翼展、不同起飞重量的同级别固定翼航模使用，无需对机身结构进行大规模改装即可完成安装。
