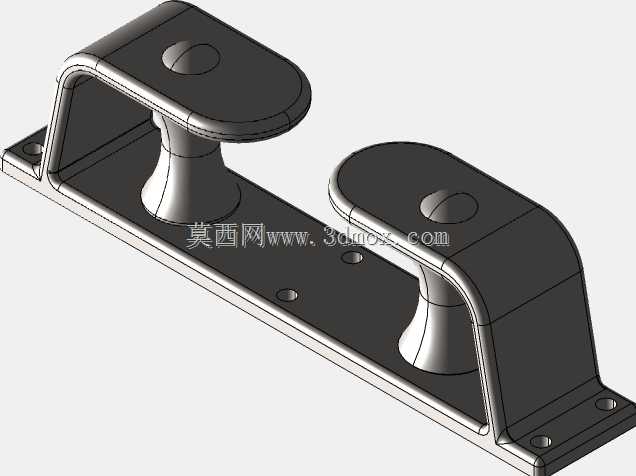

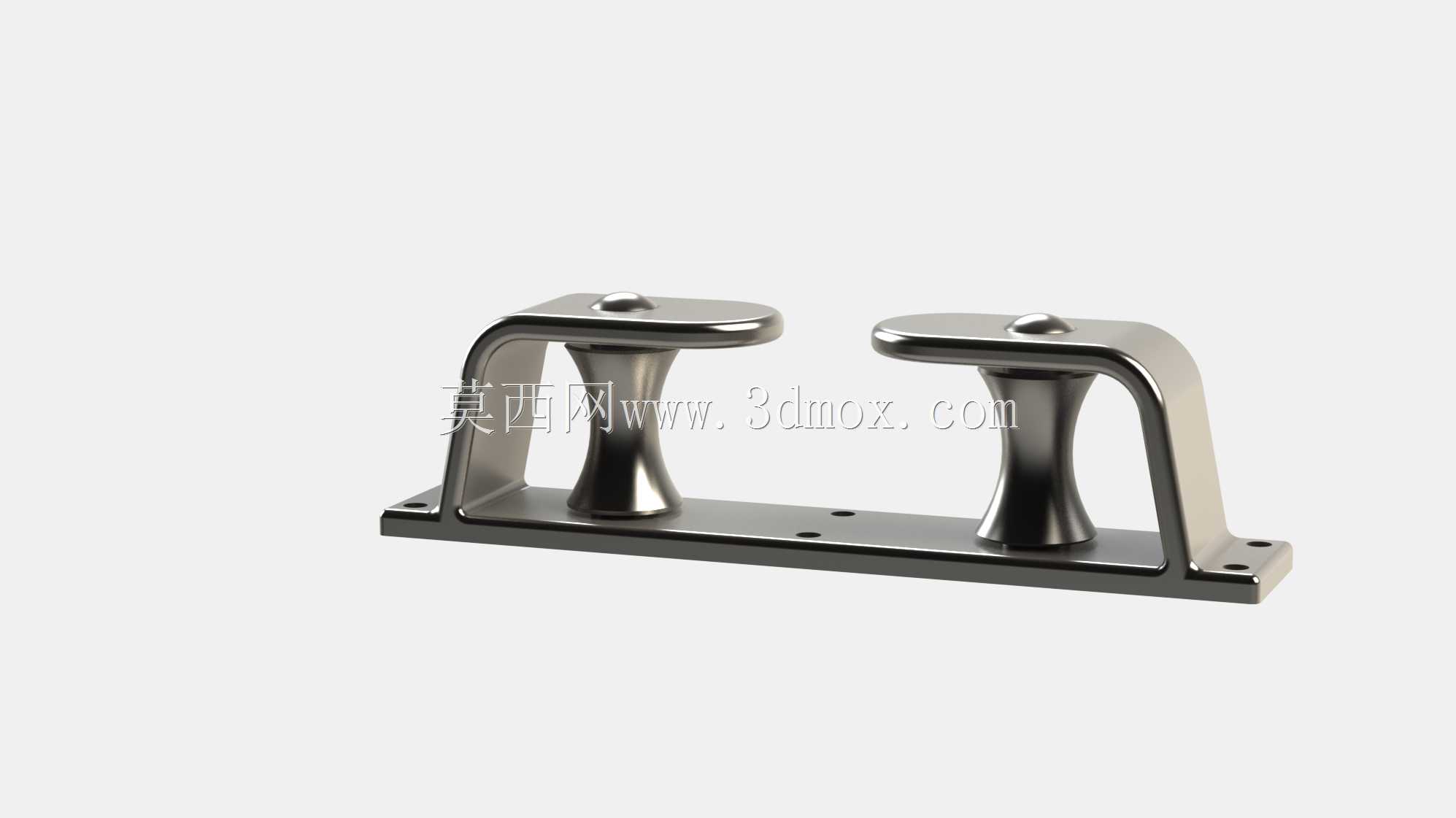

船用双柱式系泊固定件结构设计

这款双柱式系泊固定件是船舶舾装领域的核心系泊构件，主要应用于各类民用船舶、公务艇、内河及沿海作业船的甲板舷侧区域，也可适配小型码头、浮动趸船的岸端系泊点位，承担船舶停靠时的缆绳固定、系留载荷传递的核心作用，是船舶靠泊、锚泊辅助作业中不可或缺的受力构件。在实际使用场景中，当船舶停靠码头或邻船并靠时，作业人员将缆绳套绕在该构件的双柱辊轴部位，通过缆绳与辊轴表面的摩擦力抵消风浪、水流带来的船舶漂移力，避免船舶移位、碰撞，保障停靠状态下的船体稳定。

从功能特性来看，该构件采用双柱对称布局设计，相比单柱系泊件拥有更大的缆绳容纳空间，可同时容纳多根不同规格的缆绳系挂，适配不同吨位船舶的系泊拉力需求；两个辊轴均采用圆滑过渡的曲面造型，表面无尖锐棱角，可大幅降低缆绳在受力张紧、随潮汐涨落上下窜动时的磨损速率，延长缆绳的使用寿命，减少系泊作业中的安全隐患。构件底部为一体化平直安装底板，底板上预留多个对称分布的安装孔位，可通过螺栓紧固的方式与甲板预埋基座、码头混凝土预埋件牢固连接，安装后整体结构刚性充足，可承受多方向的系泊拉力载荷，不会出现局部变形、松动脱落的问题。

在设计思路上，该构件优先考虑系泊作业的受力合理性与使用耐久性，整体采用一体式铸造成型后精加工的工艺路线，两个立柱与底部安装座之间设置圆弧过渡的加强连接臂，既可以分散立柱根部的集中应力，避免长期受交变载荷出现根部断裂的问题，又能形成半包围的防护结构，防止缆绳从辊轴侧方滑脱。辊轴顶部设置直径略大于辊身的挡边凸台，可对套绕的缆绳形成轴向限位，即使缆绳在风浪作用下出现上下窜动，也不会从辊轴顶端脱出，进一步提升系泊作业的可靠性。

从安装边界来看，该构件的底板为规则矩形结构，安装孔位采用对称等距排布，安装时只需在基座对应位置加工匹配的螺栓孔即可完成对位安装，无需额外定制异形转接件；整体外轮廓无外凸的尖锐结构，安装后不会占用过多甲板通行空间，也不会对甲板作业人员造成磕碰风险，适配各类中小型船舶的甲板安装空间要求，也可根据实际使用场景的载荷需求，等比例调整尺寸参数适配更大吨位的系泊场景。
