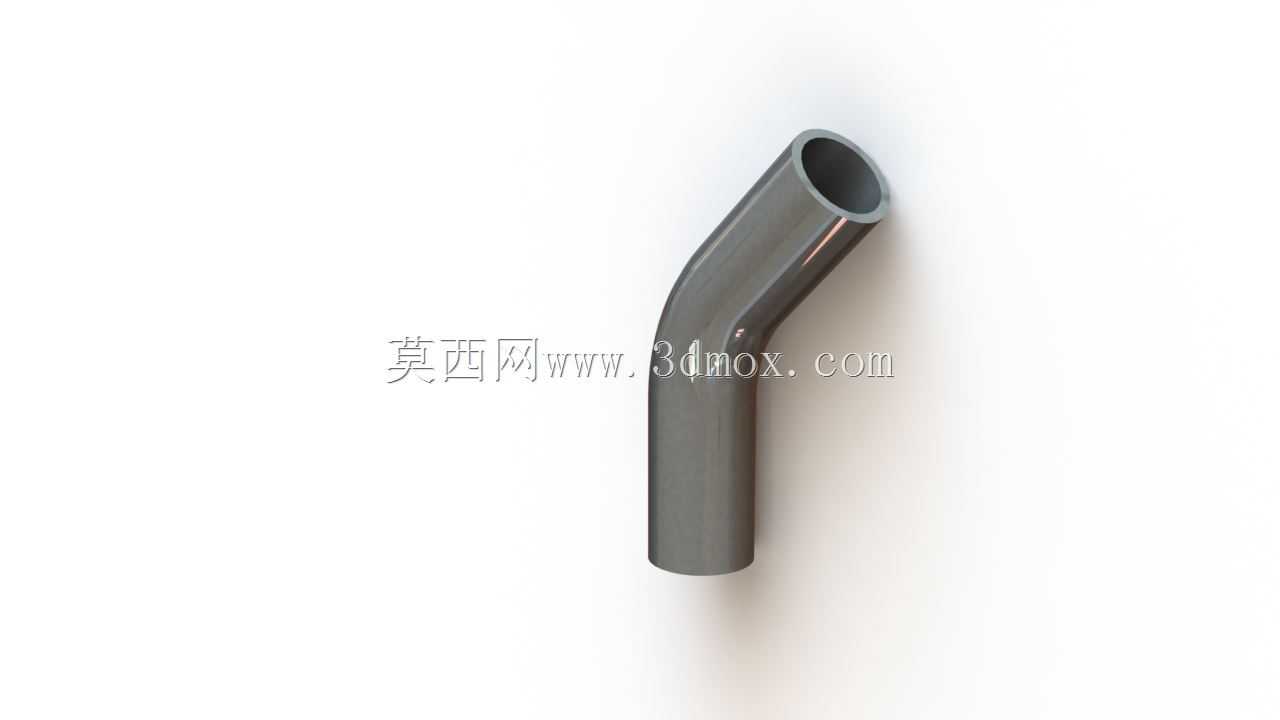

符合DIN11852标准的45度膨胀弯管结构

　　在食品饮料、生物医药、精细化工等对管路洁净度与应力补偿有严苛要求的流体输送场景中，管路系统因介质温度波动产生的热胀冷缩形变，是长期运行中容易被忽略却直接影响系统密封性与使用寿命的核心问题。常规刚性弯头在管路发生轴向或径向位移时，会在焊缝、卡接位置产生集中应力，长期交变载荷作用下极易出现焊缝开裂、密封件失效泄漏等故障，而这款45度膨胀弯管正是针对这类工况设计的专用管路连接件。从结构设计逻辑来看，这款弯管遵循DIN11852标准的尺寸规范，采用45度弯折角度设计，相比90度弯头能够大幅降低流体在转向位置的局部阻力，减少介质输送过程中的压损，同时弯管段的弧形过渡结构自带一定的形变补偿能力，能够吸收管路系统中因温度变化产生的少量轴向、

　　横向位移，无需额外加装短节型膨胀节，减少管路系统的连接节点数量，也就降低了潜在的泄漏风险点。在实际选型应用中，需要重点关注弯管的安装边界尺寸：弯管两端的直管段长度需要匹配对应卡箍或焊接接口的装配要求，弯折段的曲率半径严格遵循标准规范，既保证流体通过时不会形成流动死区，避免介质残留造成的洁净度风险，也确保弯管自身的结构强度能够承受管路系统的额定工作压力。不同于普通冲压弯头的直角弯折成型工艺，这款膨胀弯管的弯折段采用平滑过渡的弧面设计，内壁无凸起、无凹陷，完全满足卫生级管路的CIP清洗要求，清洗过程中清洗液能够无死角冲刷所有内壁表面，不会残留介质残渣滋生微生物，这也是其在食品、制药行业的卫生级管路中被广泛应用的核心原因。

　　在管路布局设计阶段，工程师通常会将这类膨胀弯管布置在管路较长的直线段末端、或者不同温区管路的衔接位置，利用弯管自身的形变能力补偿热位移，避免应力传递到泵、阀等精密设备的接口位置，保护设备密封件不受额外载荷。需要注意的是，安装时不能强行对中装配，要预留出弯管形变所需的位移空间，两端接口的同轴度偏差需要控制在标准允许的范围内，否则会抵消弯管自身的应力补偿能力，反而造成局部应力集中。弯管的外壁采用均匀的壁厚设计，弯折位置没有出现壁厚减薄超标的情况，能够保证整个管件各个位置的承压能力一致，在额定压力工况下长期运行不会出现局部鼓包、开裂的问题。在三维建模过程中，这类管件的建模重点在于弯折段的曲率控制与两端接口的尺寸精度，

　　需要严格匹配标准规定的接口外径、壁厚、弯折角度、曲率半径参数，确保在管路装配设计时能够与其他标准管件、阀门、泵体接口完全适配，不会出现装配干涉或者密封面错位的问题。对于模块化管路设计来说，这类标准弯管可以作为通用件纳入企业的标准件库，在不同项目的管路设计中直接调用，大幅减少重复建模的工作量，同时也能保证不同项目中同规格管件的尺寸一致性，降低后续采购、装配环节的出错概率。在实际运维过程中，这类带膨胀补偿能力的弯管相比普通弯头加膨胀节的组合方案，少了一道密封接口，日常巡检的维护点更少，而且整体结构更紧凑，在空间受限的设备内部管路布局中，能够节省更多的安装空间，让管路走向更简洁流畅。
