化工罐体集成模块不锈钢箱体结构设计

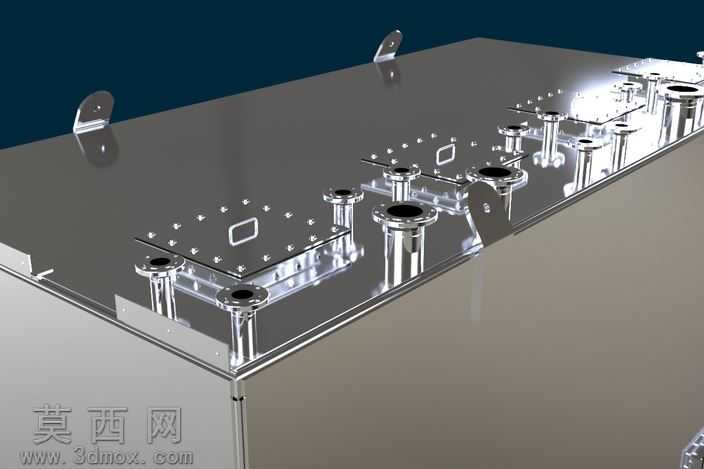

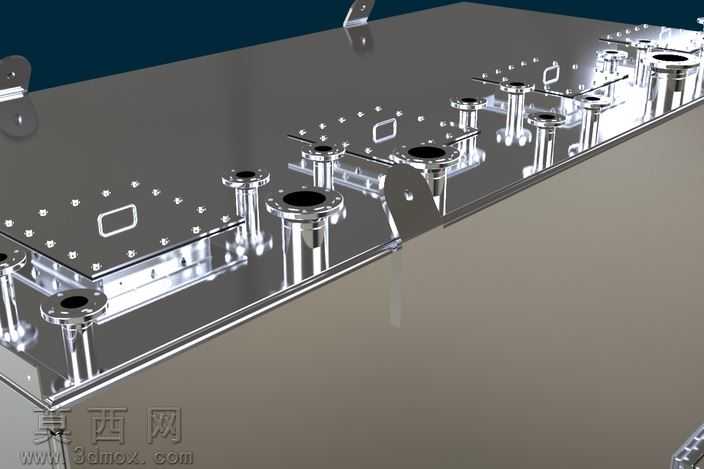

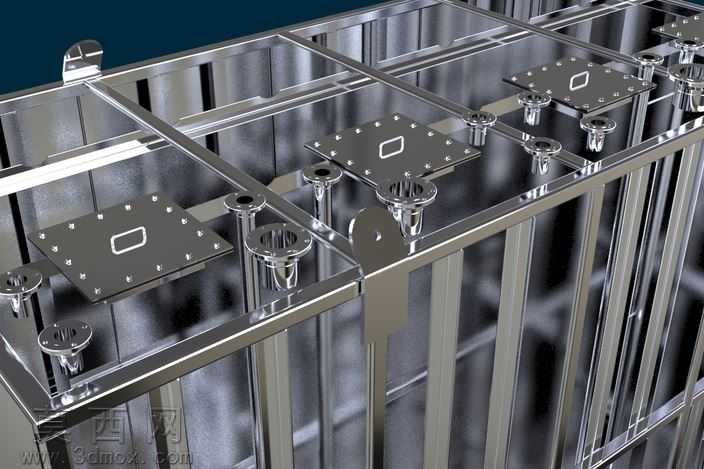

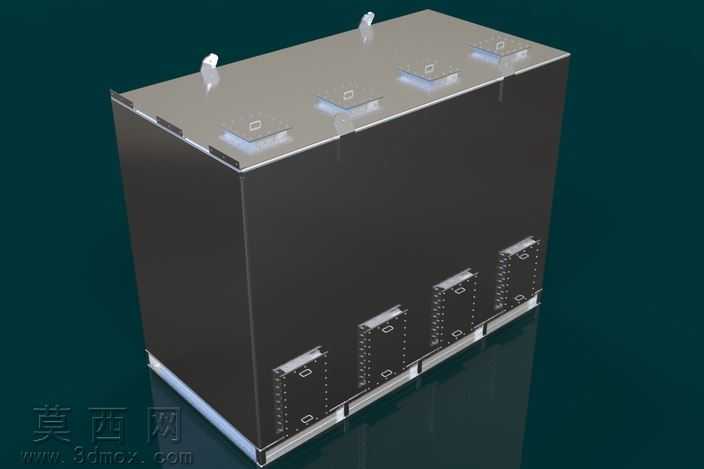

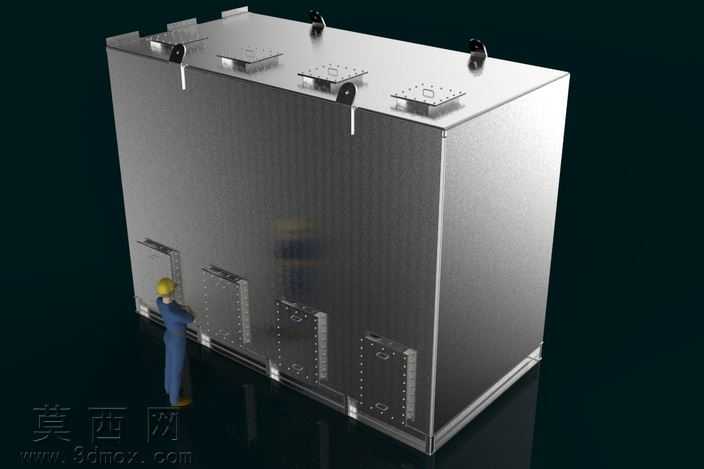

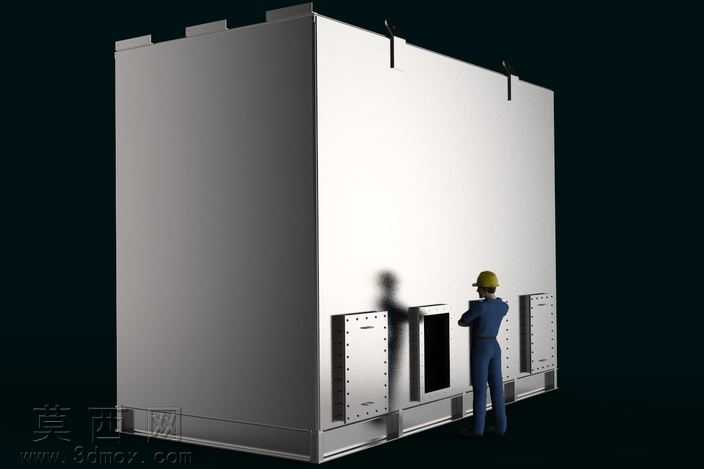

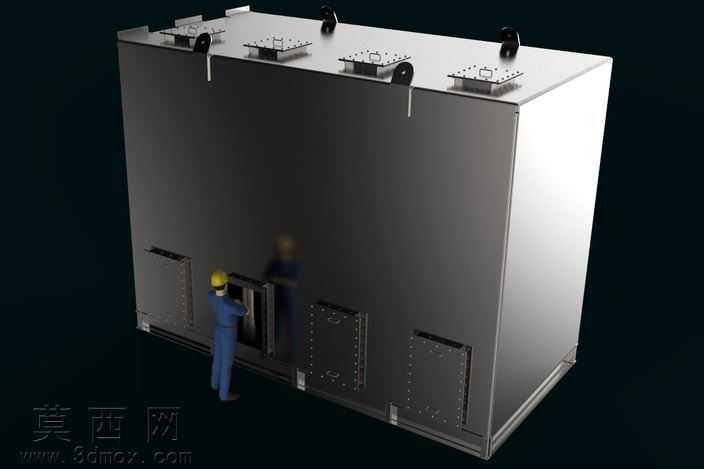

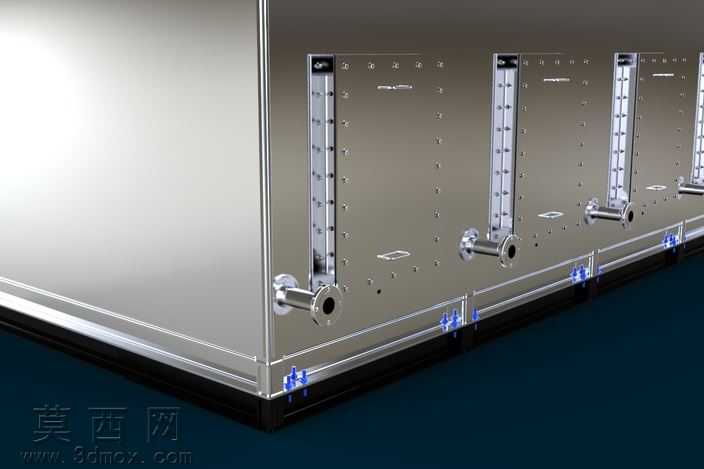

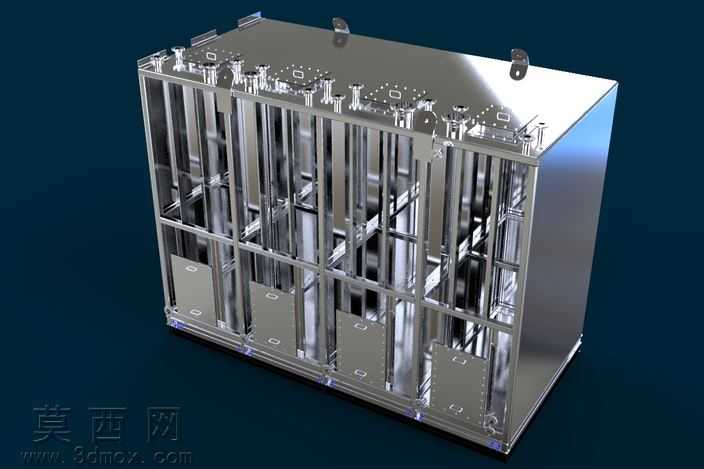

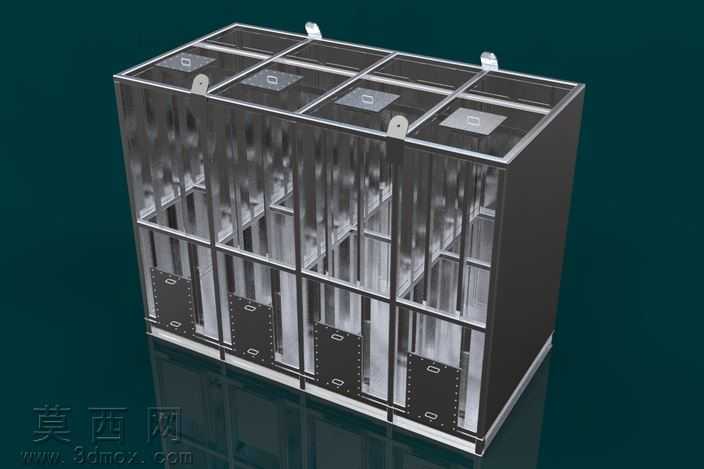

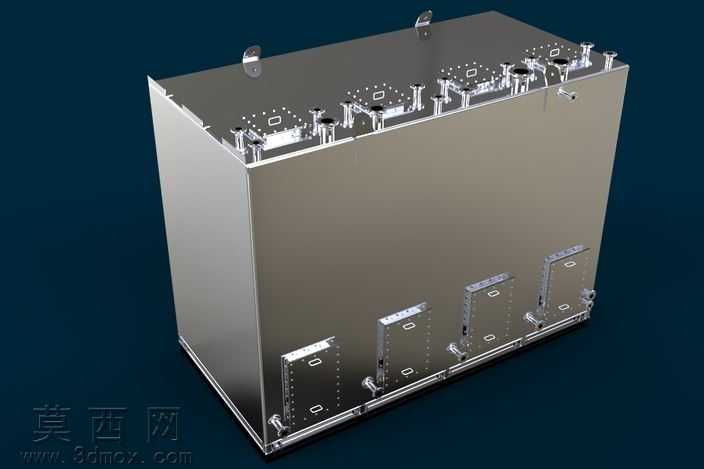

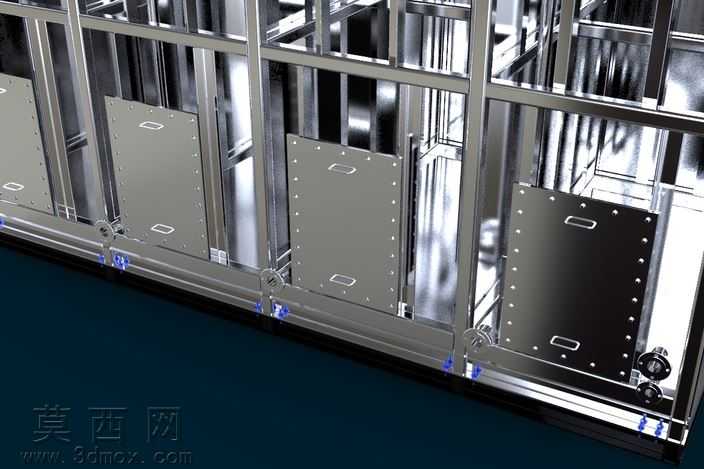

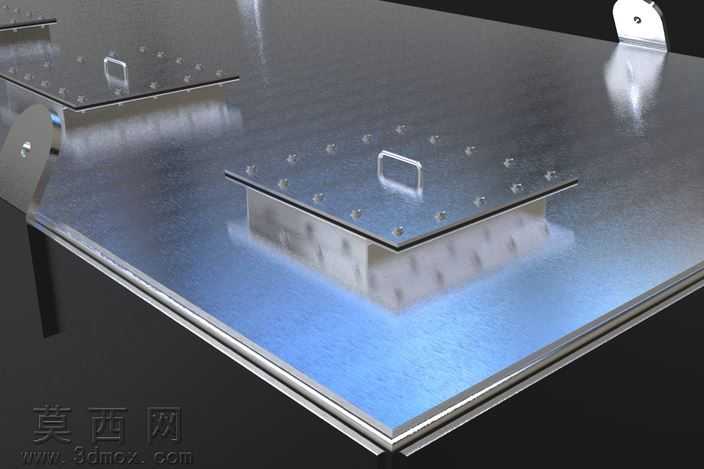

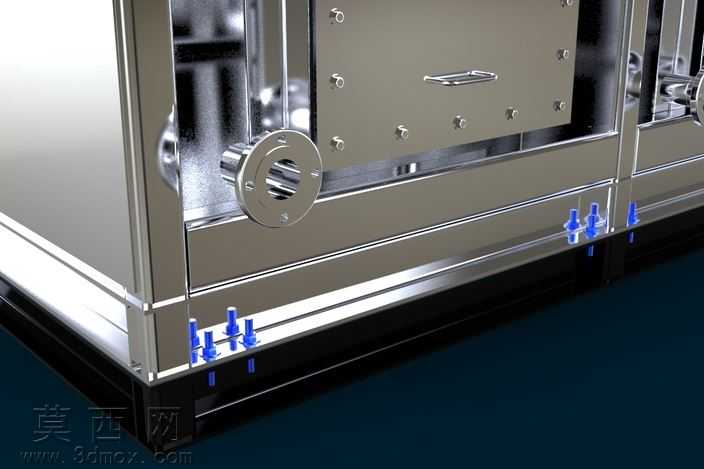

本作品为化工罐体集成模块的三维设计方案，当前呈现的是模块的主体框架结构，采用三维建模软件完成整体参数化搭建，建模过程严格遵循工业设计规范，先以基准面定位确定箱体的整体长宽高比例，通过拉伸、抽壳命令构建出长方体不锈钢主体箱体的基础形态，箱体壁厚按照化工设备承压要求设置均匀参数，保证整体结构的刚性与稳定性。箱体顶部设计有多组阵列排布的管路连接接口，每个接口都预留了标准法兰安装位，接口位置经过排布优化，既满足后续管路连接的操作空间要求，也兼顾整体布局的规整性，顶部还设置了两个对称的吊装吊耳，吊耳结构通过焊接特征与箱体顶面连接，受力位置做了加厚处理，满足模块整体吊装转运的承重需求。箱体正面设计有四组并排的检修门结构，每扇检修门都通过阵列的螺栓孔位实现与箱体的密封连接，门体周边设置了密封压边结构，可适配密封胶条安装，满足化工场景的防泄漏要求，检修门下方对应设置了管路输出接口，与顶部接口形成上下对应的管路走向布局。材质渲染方面，整体箱体采用哑光不锈钢材质，调整金属粗糙度参数还原工业不锈钢的真实质感，法兰接口、螺栓等标准件采用亮面金属材质区分，渲染背景选用深色渐变突出主体结构的轮廓细节，通过光影调整展现箱体的焊接棱角与金属表面的细微反光效果。当前设计处于框架搭建阶段，后续将补充所有法兰喷嘴与管道的连接结构，所有喷嘴均遵循ANSI焊缝子flg类150标准进行参数化设计，预留了管道走向的装配空间，整体框架的负载点位均做了结构加强处理，为后续添加内部组件、管路系统提供稳定的承载基础，设计过程中充分考虑化工模块的安装、检修、吊装等实际使用场景的需求，每个结构特征都对应实际工业应用的功能要求，避免无效的装饰性结构，保证模型可直接用于后续的工程细化、装配验证以及生产参考。
