立式轧机机架工业设备三维结构设计

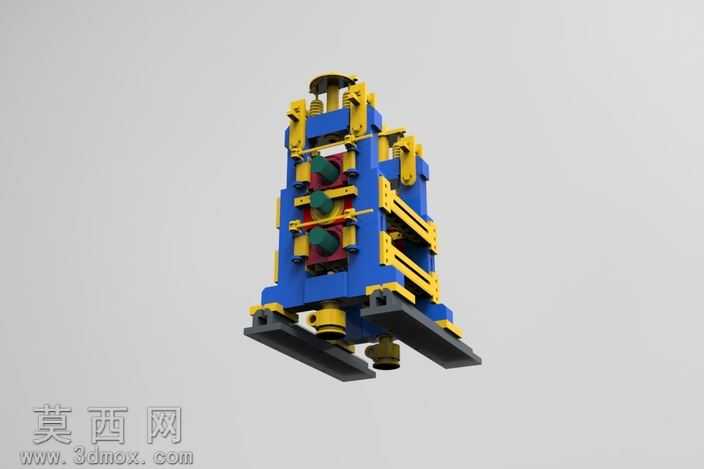

本作品为立式轧机机架的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循重型冶金设备的设计规范，对机架的承载结构、辊系安装位、导向组件、支撑底座等核心结构进行了1:1比例的精准还原。建模阶段首先搭建整体装配骨架，以底部安装基座为基准定位，依次搭建两侧立式承载立柱、多层横梁连接结构、轧辊安装工位、顶部调节机构以及底部导向定位组件，各零部件间的装配约束完全匹配实际设备的装配逻辑，可实现机构运动的仿真验证，能够直观展示轧机机架的辊缝调节、轧辊定位的运动过程。材质渲染阶段针对不同部件的实际材质属性进行区分设置，主体承载的机架结构采用深蓝色工业涂装金属材质，还原重型铸钢件经防锈涂装后的哑光质感，表面添加细微的颗粒纹理模拟工业设备漆面的真实触感；连接横梁、调节机构等外露金属加工件采用亮黄色工程警示涂装材质，添加轻微的金属反光效果，突出机加工面的平整质感；轧辊组件采用深绿色耐磨合金材质，表面设置细微的磨砂纹理，模拟轧辊工作表面的粗糙特性；底部安装底座采用深灰色铸铁材质，还原铸铁件厚重哑光的金属质感，各部件材质的色彩区分既符合工业设备的安全配色规范，也能清晰区分不同功能模块的结构边界。结构设计上充分考虑轧机机架的承载需求，两侧立柱采用加厚箱型结构设计，多层横梁通过螺栓连接与立柱形成稳固的框架结构，可承受轧制过程中的巨大轧制力；轧辊安装位设置了精准的定位基准与调节滑槽，可适配不同规格的轧辊安装，满足多规格轧制需求；顶部设置的压下调节机构预留了驱动组件安装位，可实现轧辊间距的精准调节；底部底座设置了大面积的安装法兰与定位槽，可保证机架整体安装的稳定性，避免轧制过程中出现晃动偏移。整体模型结构完整，零部件层级清晰，无缺失的结构特征，各部件间无干涉问题，可直接用于冶金设备的结构展示、教学演示以及二次设计开发参考，能够帮助设计人员直观理解立式轧机机架的结构组成与工作原理，为同类设备的设计优化提供可靠的三维参考依据。
