仿生扑翼飞行器结构设计方案展示

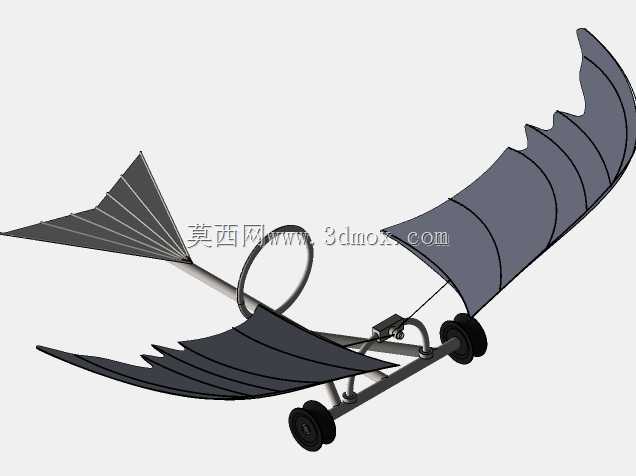

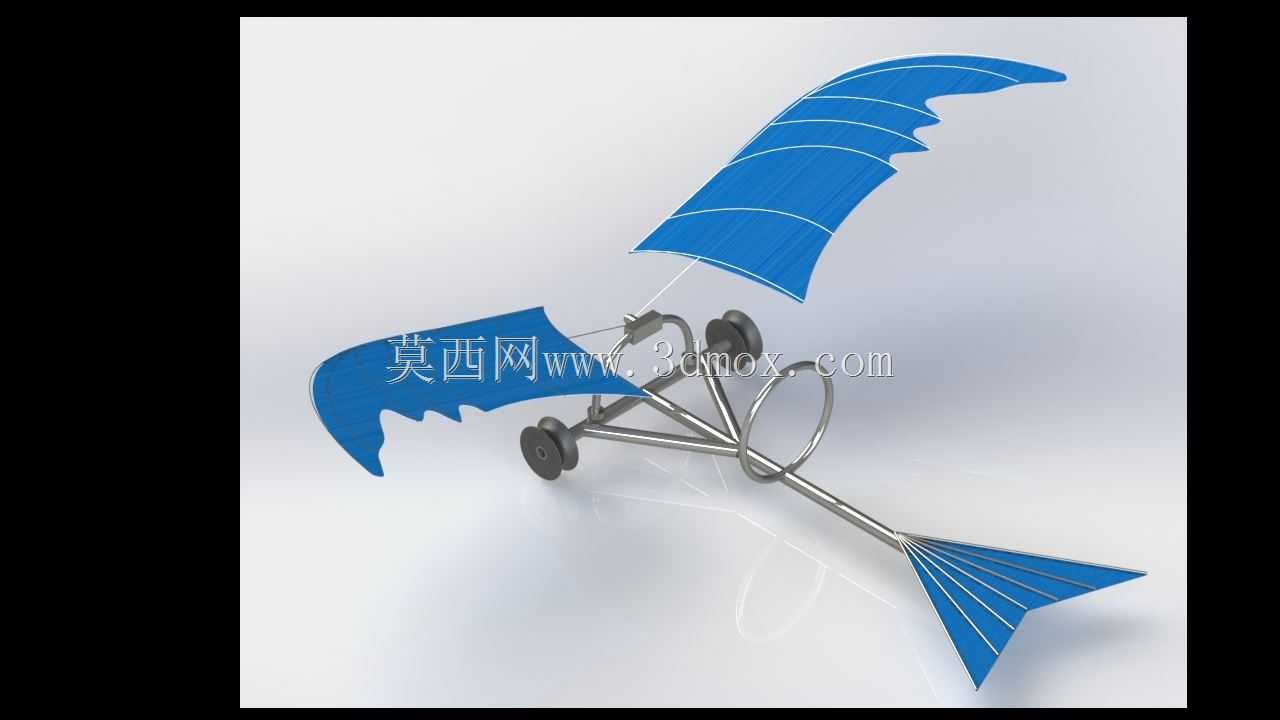

这款仿生扑翼飞行器的结构设计，核心围绕低雷诺数飞行场景的气动需求展开，主要面向低空低速的近地探测、仿生学教学演示、微小型航空实验等应用场景，相较于传统固定翼与旋翼飞行器，扑翼结构能够通过翼面的周期性扑动同时完成升力生成与推力输出，在小尺寸、低飞行速度的工况下具备更高的气动效率，同时飞行姿态更贴近自然鸟类，具备极佳的隐蔽性与机动性，适合在狭窄复杂的低空环境中完成短距离飞行任务。从功能特性来看，该结构采用上下双扑翼的布局设计，上下翼面在扑动过程中能够形成气流耦合效应，提升单次扑动周期内的升力输出上限，同时尾部设置了可调整角度的扇形尾翼结构，能够在飞行过程中通过调整尾翼的偏转角度完成俯仰、偏航等姿态控制，保障飞行过程的稳定性。机身主体采用轻量化的桁架式杆系结构，通过多根金属杆件的交叉连接形成稳定的承载框架，既能够承载扑翼驱动机构、起落轮组的安装载荷，又能最大限度降低整体结构重量，减少飞行过程中的无效载荷消耗。起落部分采用前三点式的小直径轮组设计，轮组通过弹性支架与机身框架连接，能够在地面滑跑起降过程中吸收地面冲击载荷，同时小尺寸轮组不会额外增加过多的空气阻力，适配飞行器的整体轻量化设计需求。设计思路上整体参考了经典仿生扑翼的力学传递逻辑，将驱动机构布置在机身重心位置，保障整机的重量配平处于合理区间，避免飞行过程中出现重心偏移导致的姿态失稳问题；翼面采用仿鸟类羽翼的分段式翼型设计，翼面边缘做了仿羽毛的锯齿形修型，能够在翼面扑动过程中减少翼尖涡流带来的能量损耗，提升气动效率。从安装边界来看，整机的翼展与机身长度比例控制在1.2:1的合理区间，上下翼面的扑动行程预留了足够的运动间隙，避免扑动过程中上下翼面出现运动干涉，尾翼的安装位置处于机身尾部的气流稳定区，不会受到前部扑翼产生的紊乱气流的直接干扰，轮组的安装位置突出于机身底部，保障地面滑跑过程中机身框架不会与地面发生剐蹭，同时轮距宽度设置合理，能够避免地面滑行过程中出现侧翻问题。整体结构的连接节点均采用铰接式设计，既保障了运动部件的活动自由度，又能通过铰接点的限位结构限制部件的超范围运动，提升整体结构的运行可靠性。
