自行车花鼓轴承锁紧组件结构设计

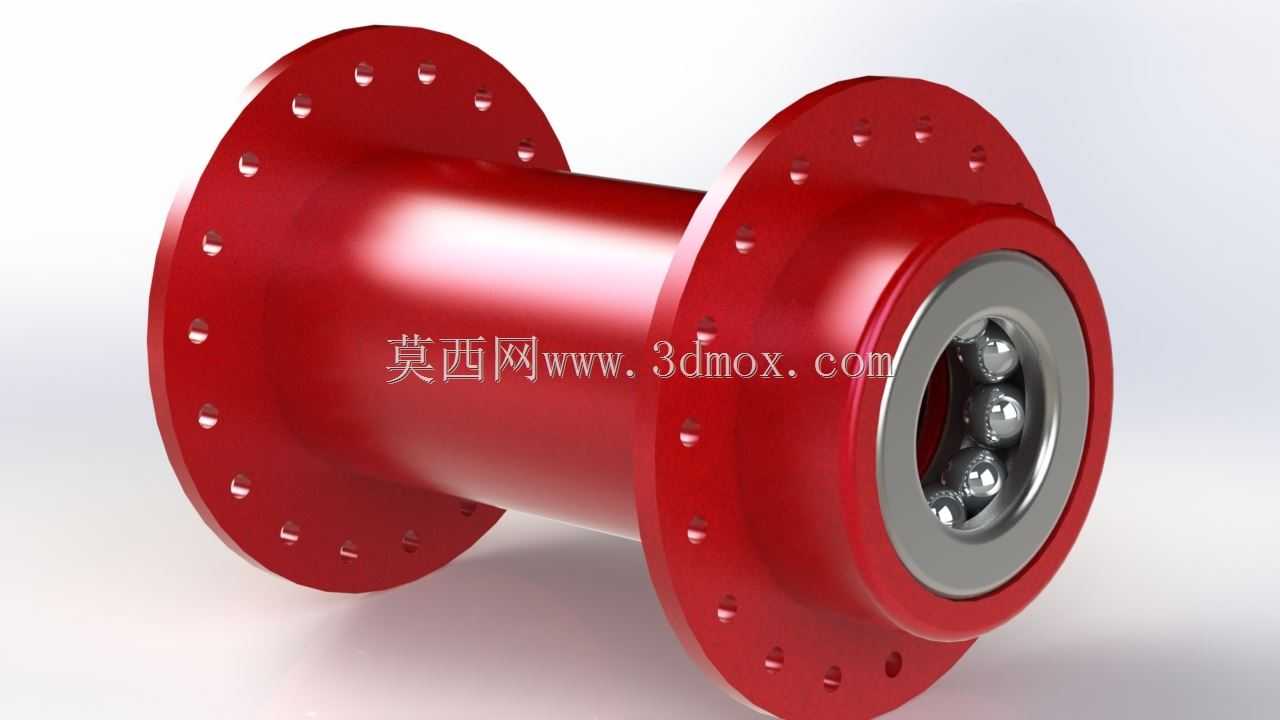

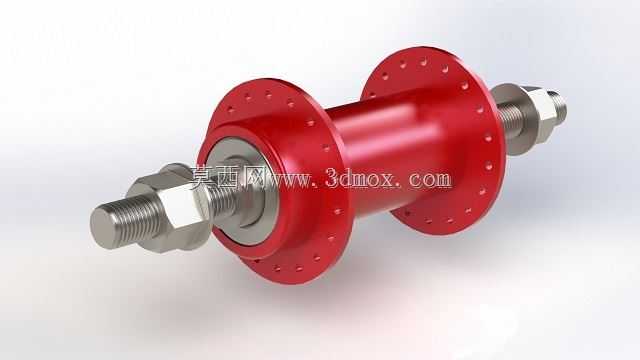

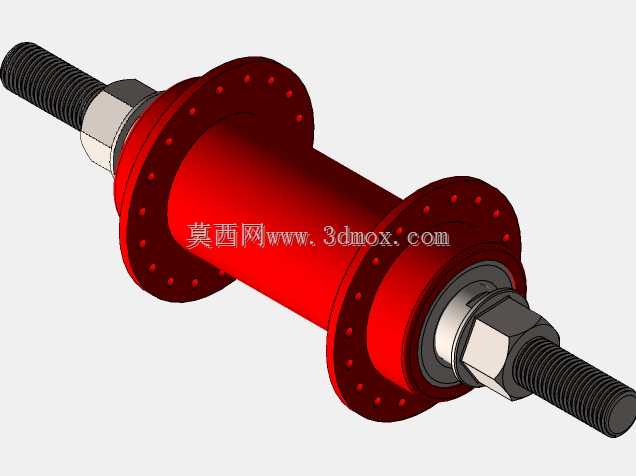

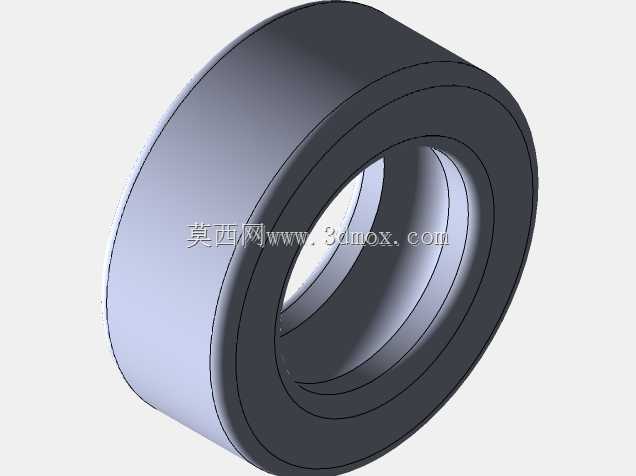

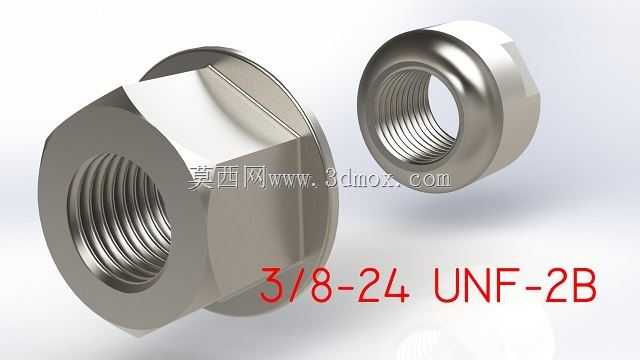

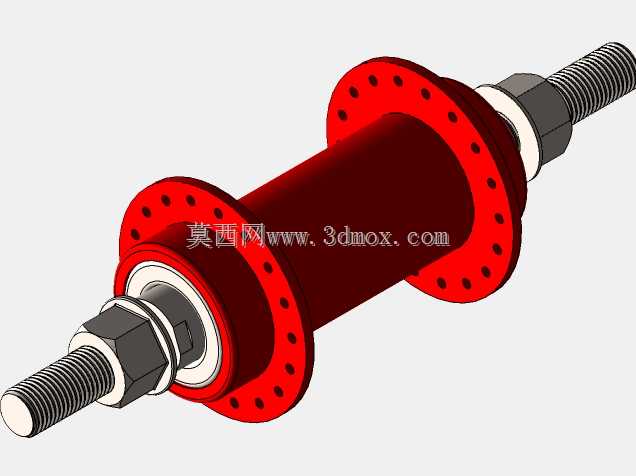

　　这套结构是自行车轮组核心的回转承载部件，主要应用在山地车、公路车的前后轮轴位置，承担轮组旋转支撑、径向与轴向载荷传递的核心作用，是轮组顺畅转动的关键基础构件。从实际使用场景来看，该组件直接决定轮组的转动阻尼、抗冲击性能与维护周期，日常骑行中路面颠簸带来的径向冲击、变速与刹车时产生的轴向窜动力，都需要通过这套结构传递到车架前叉与后叉上，设计时需要兼顾转动顺滑度与结构锁紧可靠性。从功能特性上看，红色的花鼓壳体两端带辐条安装法兰，法兰上均匀分布的辐条孔用于连接轮圈辐条，完成轮组的张力支撑；中间的深沟球轴承作为回转支撑核心，内圈与轴身配合，外圈嵌入花鼓壳体的轴承位，承担转动过程中的径向载荷与少量轴向载荷；侧边的带内螺纹锁紧螺母，

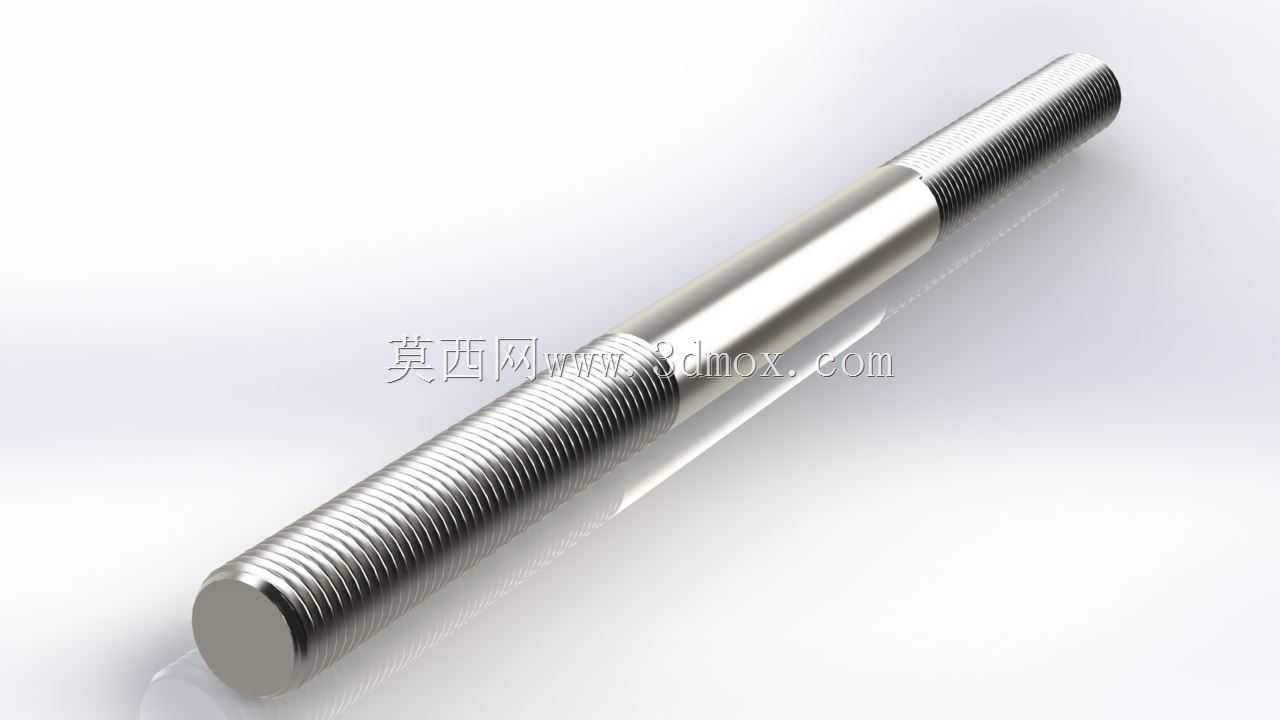

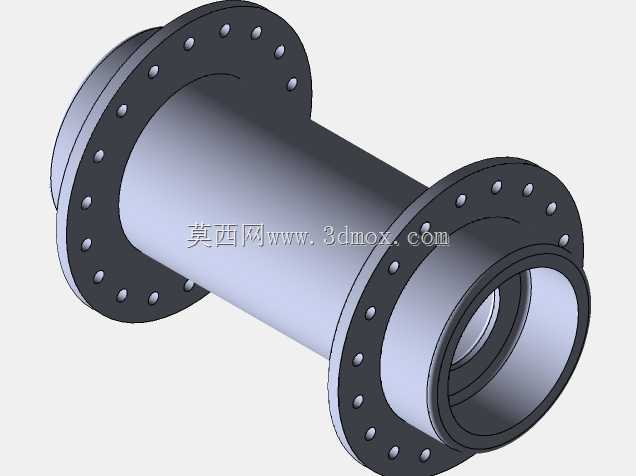

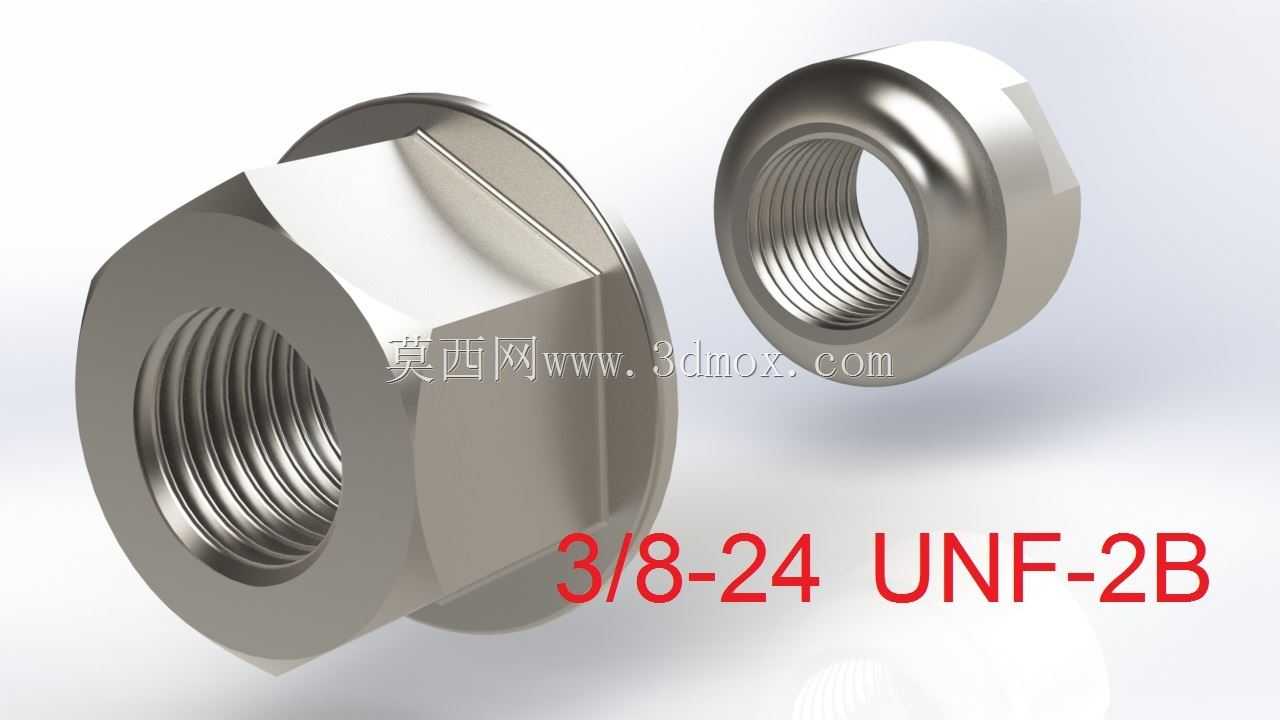

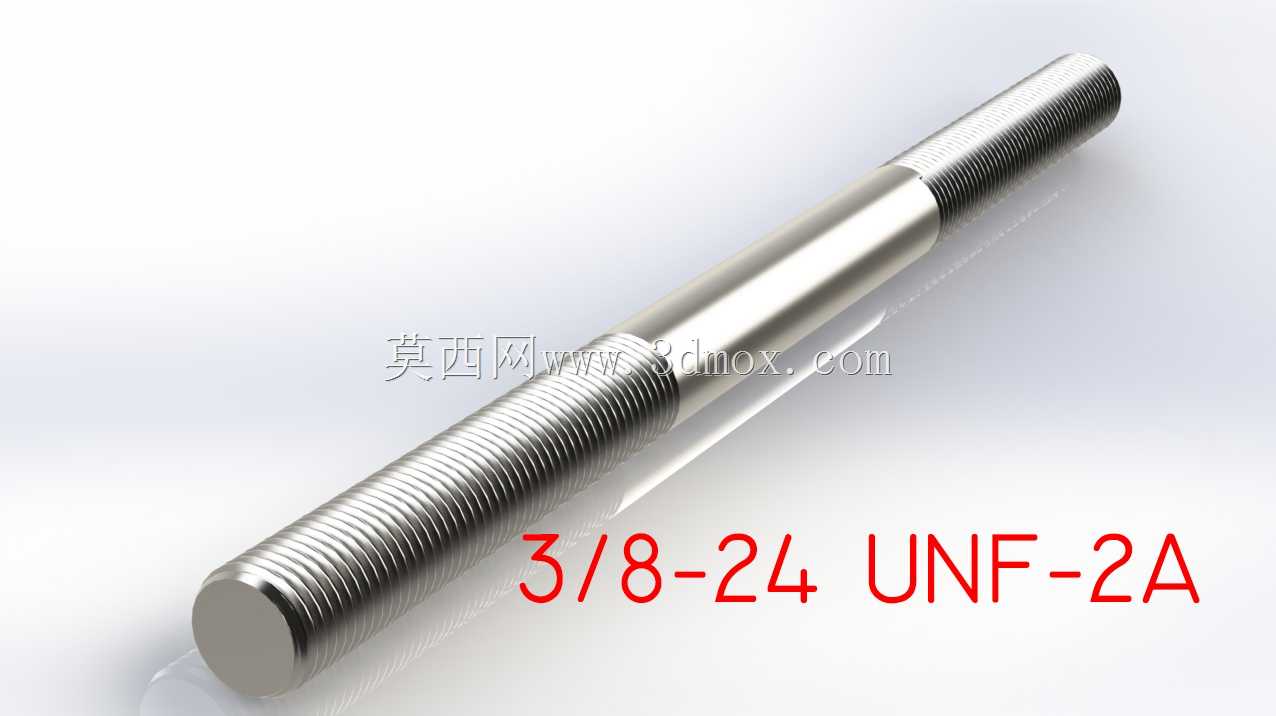

　　用于在轴身锁紧轴承内圈，消除轴承的轴向游隙，避免骑行过程中轴承窜动导致的轮组偏摆。设计思路上，首先确定花鼓的法兰盘直径与孔位分布，匹配对应辐条的编法角度，保证辐条张力均匀传递到花鼓壳体上；轴承位的公差选择基孔制过渡配合，既保证轴承外圈安装后不会随转动松脱，又避免过盈量过大导致轴承预紧过度、转动阻尼升高；锁紧螺母的螺纹规格与轴身螺纹严格匹配，端面设计有贴合平面，锁紧后能均匀压在轴承内圈端面上，不会出现偏压导致的轴承内圈变形。安装边界方面，花鼓壳体的轴心通孔直径与轴身直径匹配，两端轴承位的同轴度公差控制在0.02mm以内，避免安装后轴承出现别劲、转动卡滞的问题；法兰盘的外沿直径不超过轮组辐条的安装交叉范围，不会与辐条、刹车夹器产生干涉；

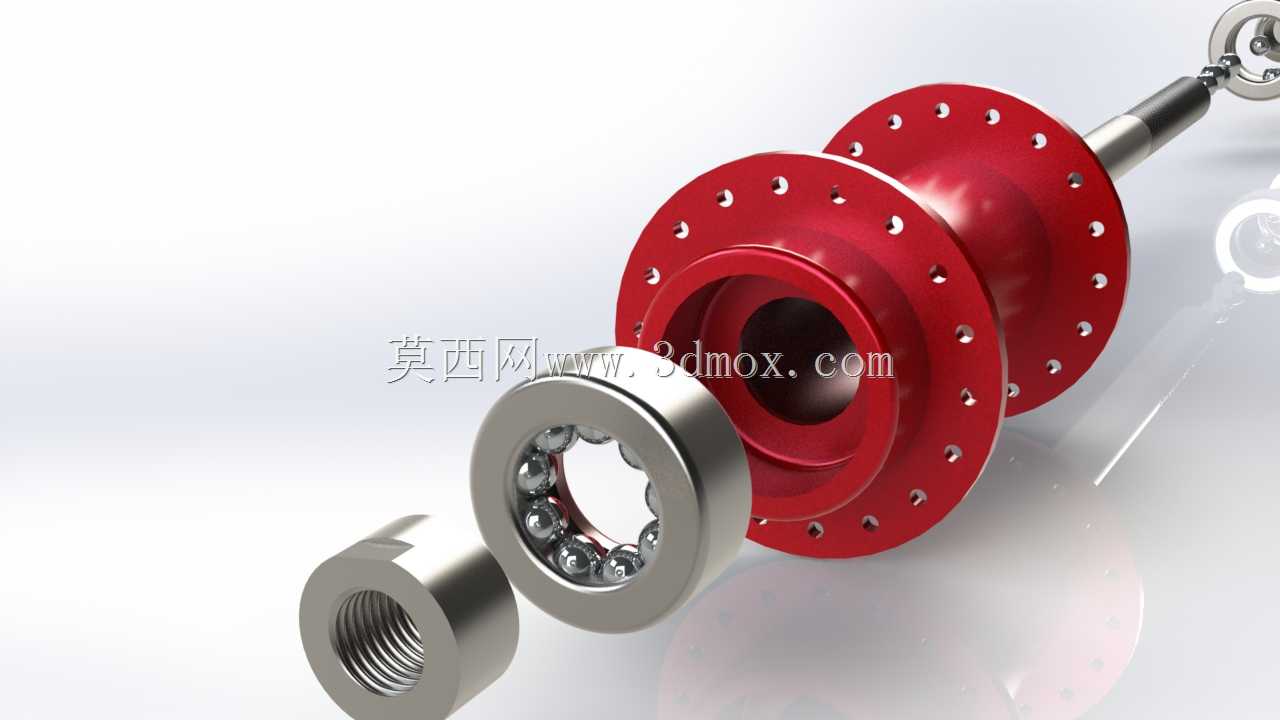

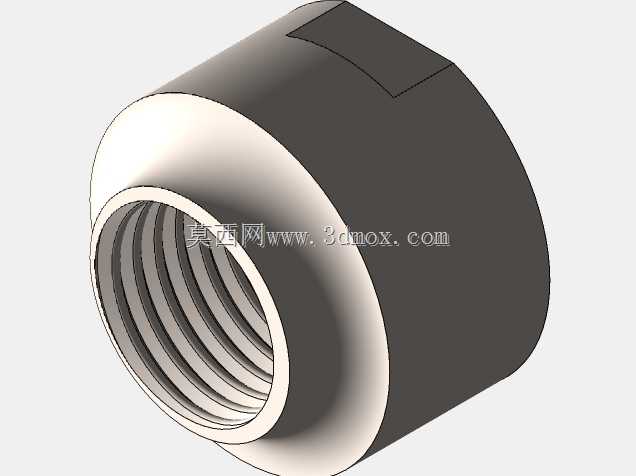

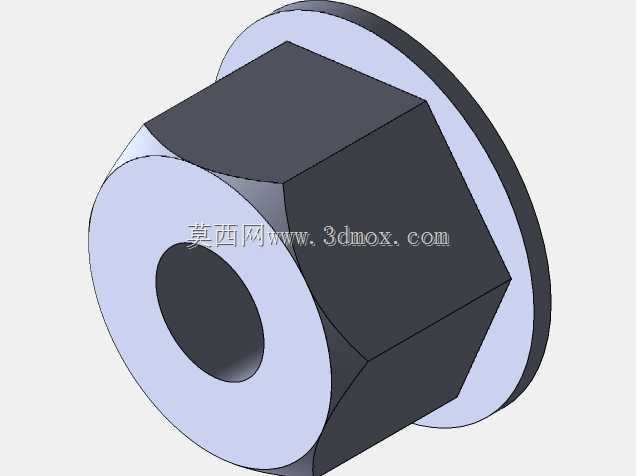

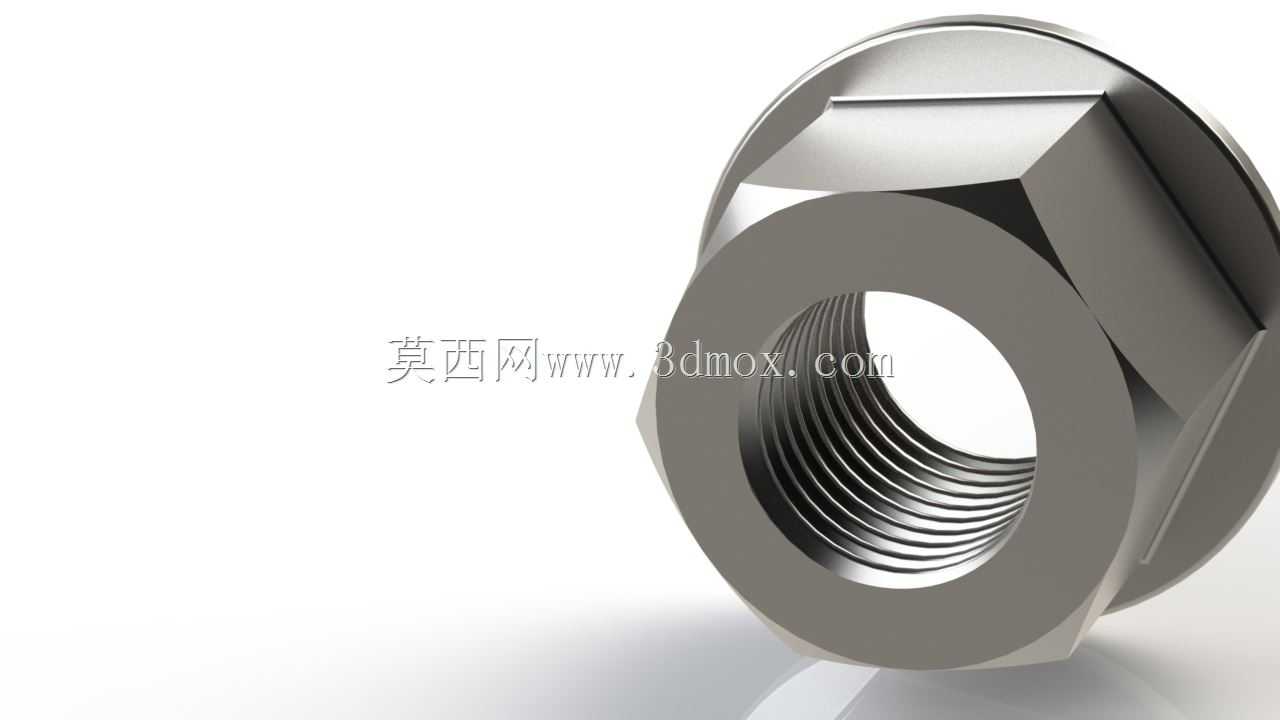

　　锁紧螺母的外六角尺寸适配常规自行车维修扳手，方便日常维护时的拆装调整，螺母拧紧后的轴向伸出长度不超过轴端安装位的尺寸边界，保证轮组安装到车架后能顺利锁死快拆或轴挡。实际建模过程中，对轴承的钢球、保持架结构做了完整还原，能直观展示轴承的滚动配合关系，花鼓壳体上的辐条孔做了倒角处理，避免安装辐条时刮伤辐条帽头，锁紧螺母的内螺纹收尾处做了退刀槽设计，保证螺母能完全拧紧到轴承端面，不会出现螺纹干涉导致的锁紧不到位问题。
