双层剪叉式液压升降作业平台结构

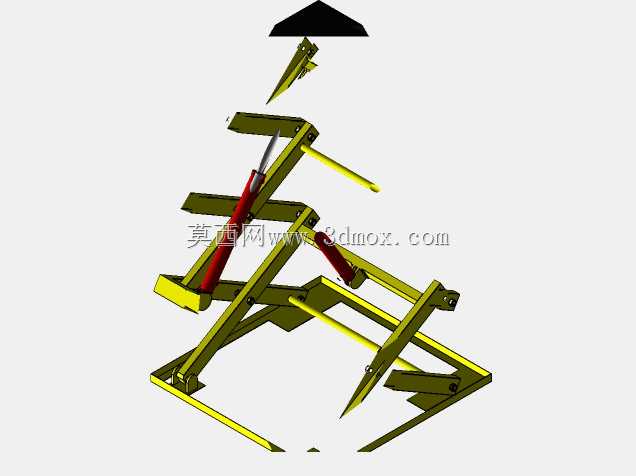

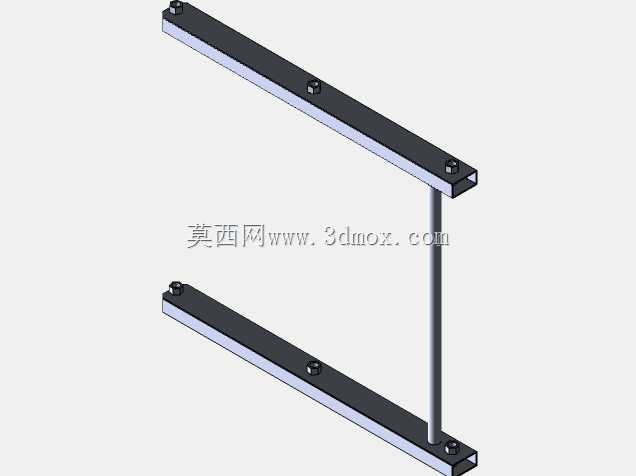

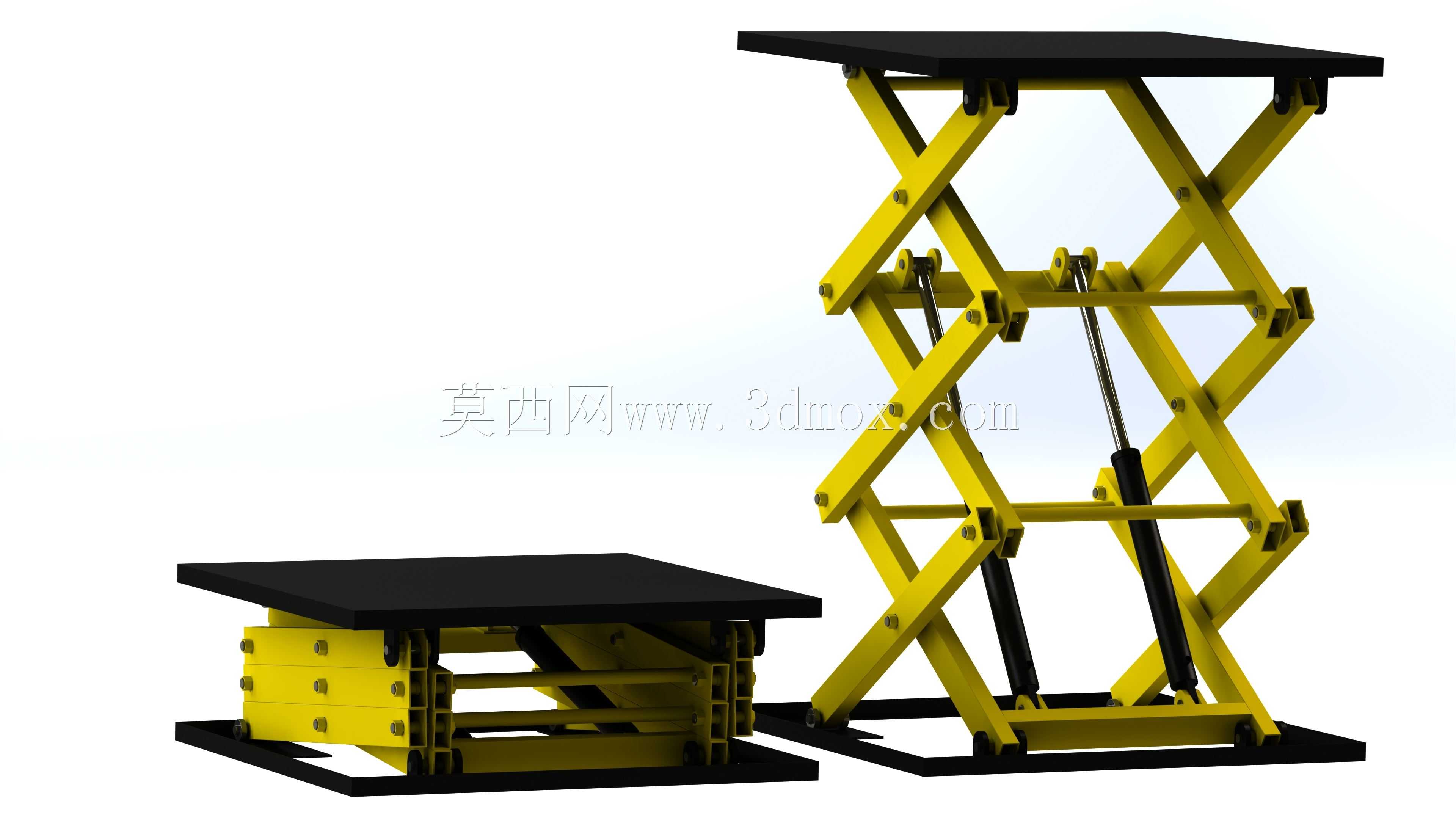

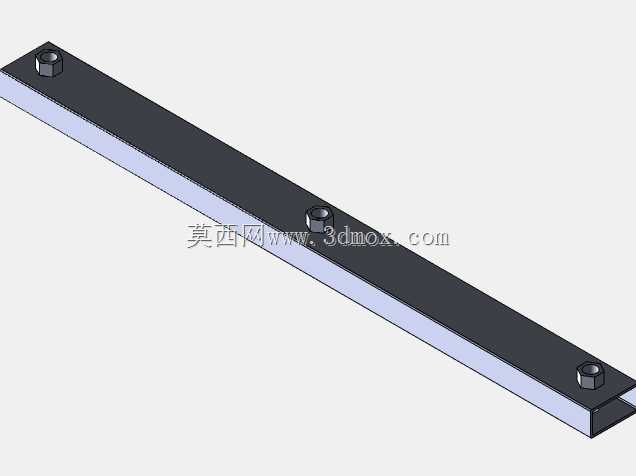

　　这款双层剪叉式升降结构，核心采用两组对称布置的交叉剪臂作为力传递构件，相比单层剪叉结构，在同等收拢高度下可实现更大的垂直举升行程，收拢状态下整体高度较低，便于在低矮空间内收纳存放，不会占用过多垂直方向的预留空间。剪臂之间通过铰接销轴连接，每处铰接位都预留了标准轴套安装位，可根据实际载荷等级选配自润滑铜套或者带密封的滚动轴承，降低长期往复运动带来的铰接磨损，延长结构整体的维护周期。

　　驱动部分采用双液压缸同步驱动方案，两个液压缸分别布置在左右两侧剪臂的对应铰接点之间，避免单侧驱动带来的偏载力矩，保证平台升降过程中台面始终保持水平状态，不会出现倾斜卡滞的问题。液压缸的上下铰接点位置经过力学计算优化，在举升初始阶段即可获得足够的力臂，降低液压系统的工作压力，同时在举升到最高位置时，剪臂的机械锁止角度配合液压缸的保压功能，可实现长时间的高位驻留，不会出现缓慢沉降的问题。

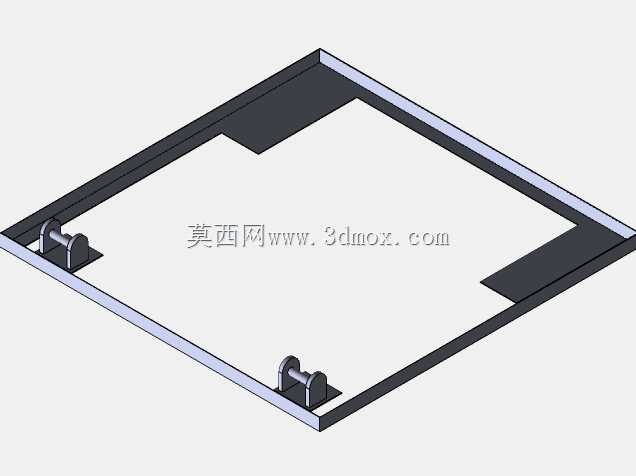

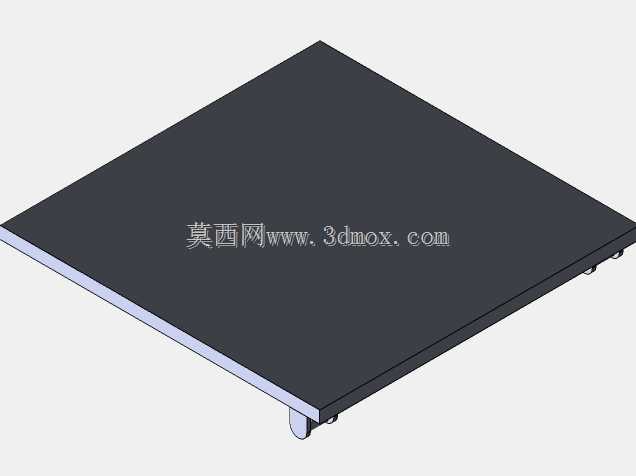

　　台面采用标准矩形平板结构，边缘预留了工装安装的螺纹孔位，可根据实际使用场景加装防护栏、工件定位夹具或者输送辊道，适配不同的作业需求。底部框架采用加厚型钢焊接而成，框架上预留了地脚螺栓安装孔，既可以直接固定在混凝土地面作为固定工位的举升设备使用，也可以加装脚轮组件，改造成移动式升降作业车，适配车间内不同工位的临时举升需求。

　　在实际应用场景中，这类结构常被用于生产流水线的不同高度工位转接，将工件从地面输送线举升到高位装配线，也可用于仓储场景中的低位货架到高位货架的货物举升转运，还可作为设备维护时的临时举升平台，承载维修人员和工具到达合适的作业高度。设计过程中对剪臂的截面参数做了等强度优化，在保证整体结构刚度满足额定载荷要求的前提下，尽可能降低剪臂的自重，减少升降过程中的惯性冲击，同时所有受力焊缝都标注了明确的焊脚高度要求，避免焊接缺陷带来的结构安全隐患。结构的安装边界方面，固定安装时需要预留比底部框架长宽各大出100mm的安装平面，保证底部框架有足够的支撑接触面积，同时上方需要预留不小于最大举升高度加台面厚度的垂直安全空间，避免举升过程中与上方固定构件发生碰撞。
