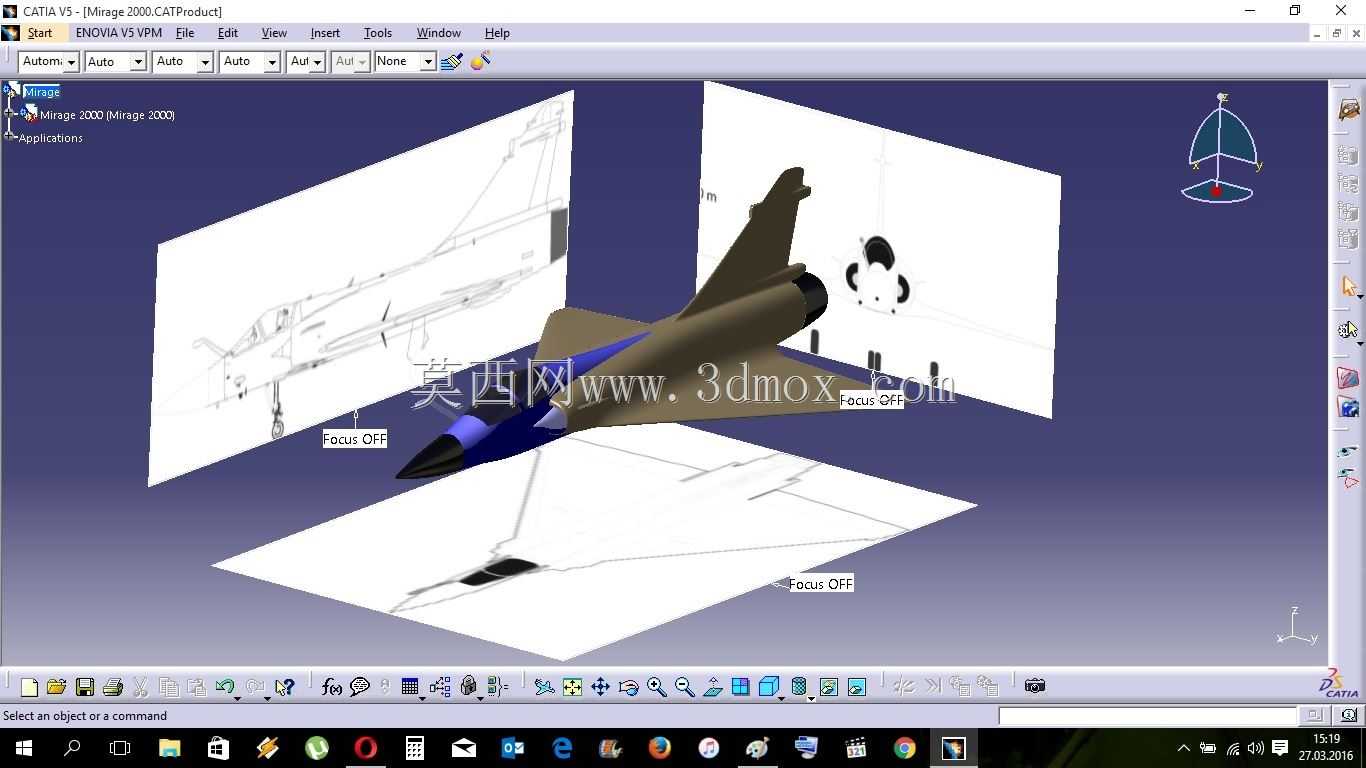

幻影2000战斗机CATIA参数化三维设计成果

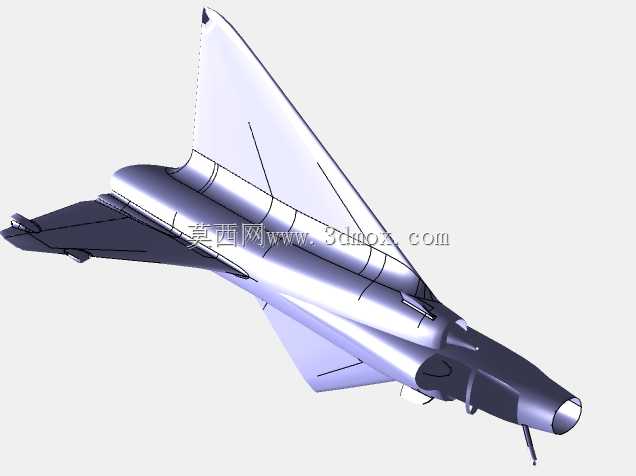

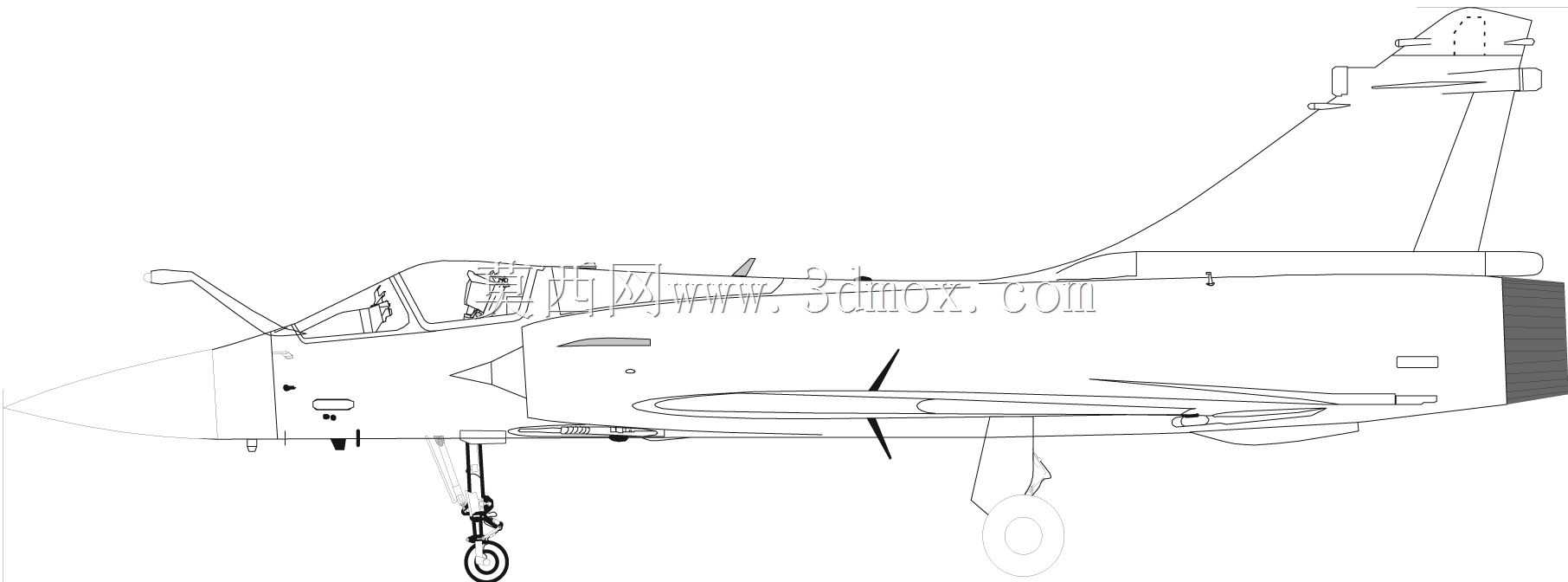

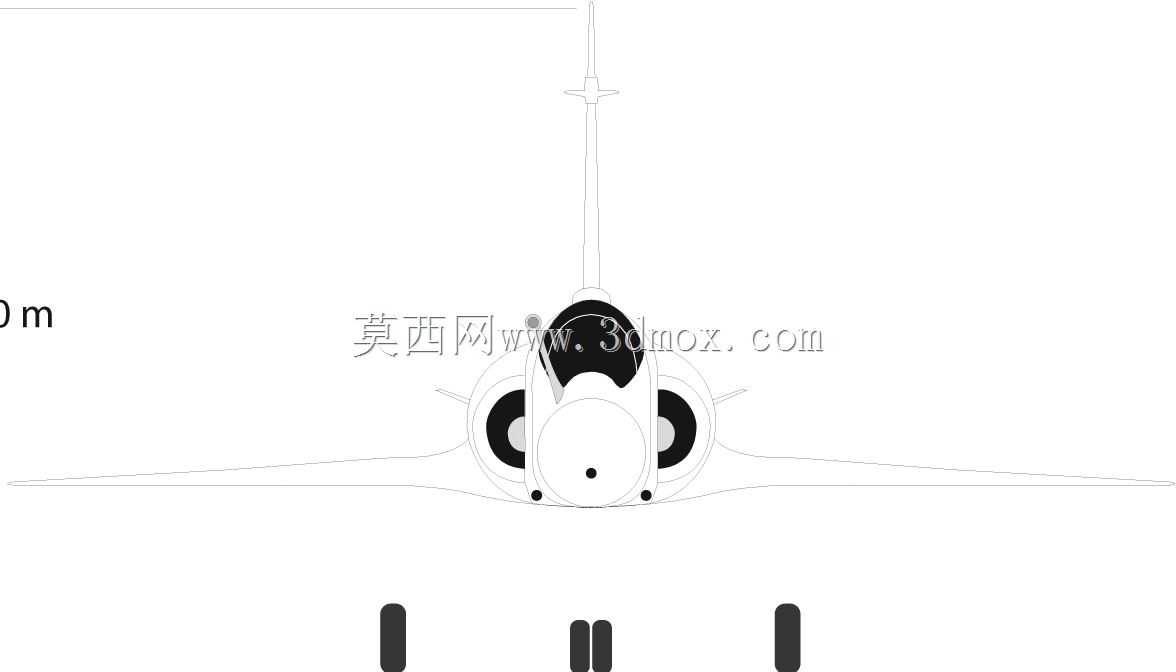

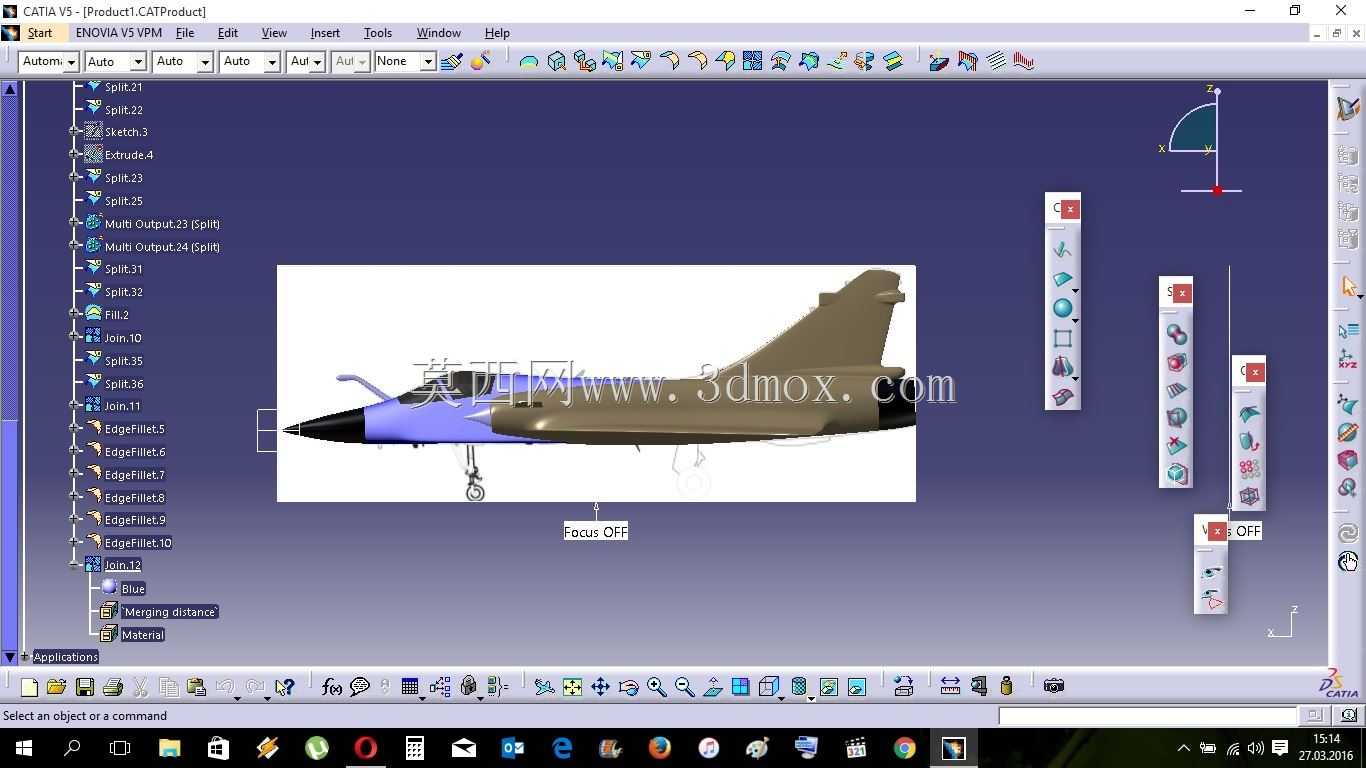

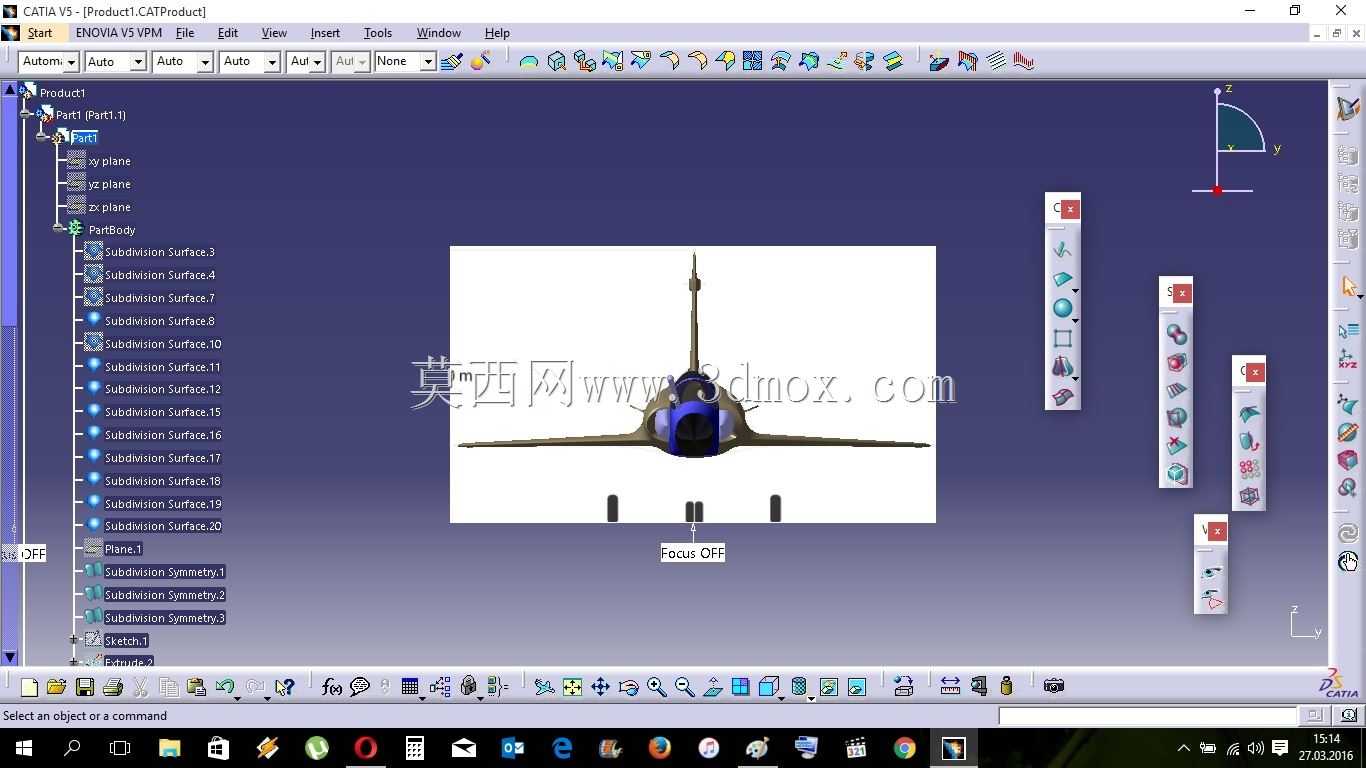

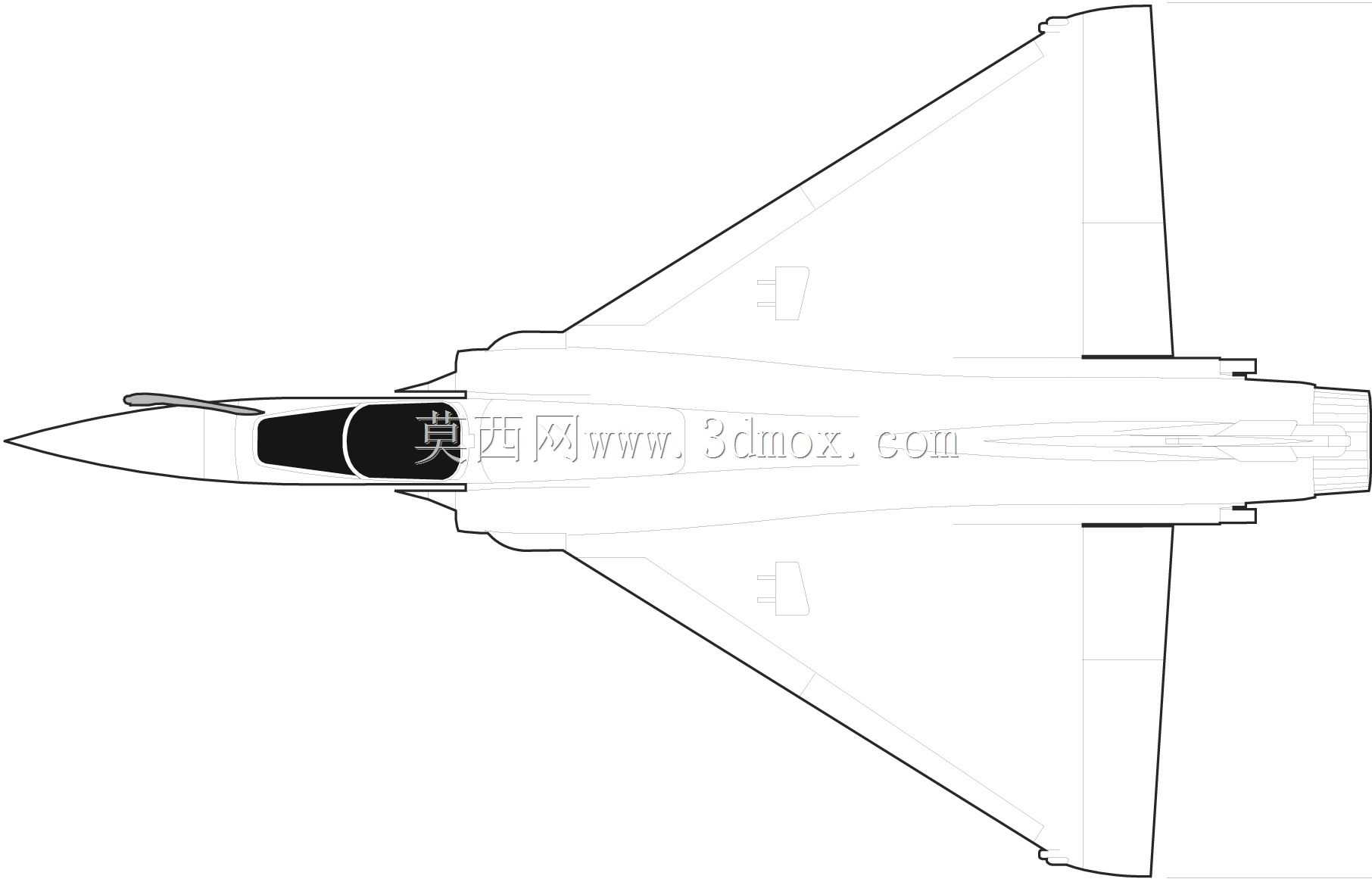

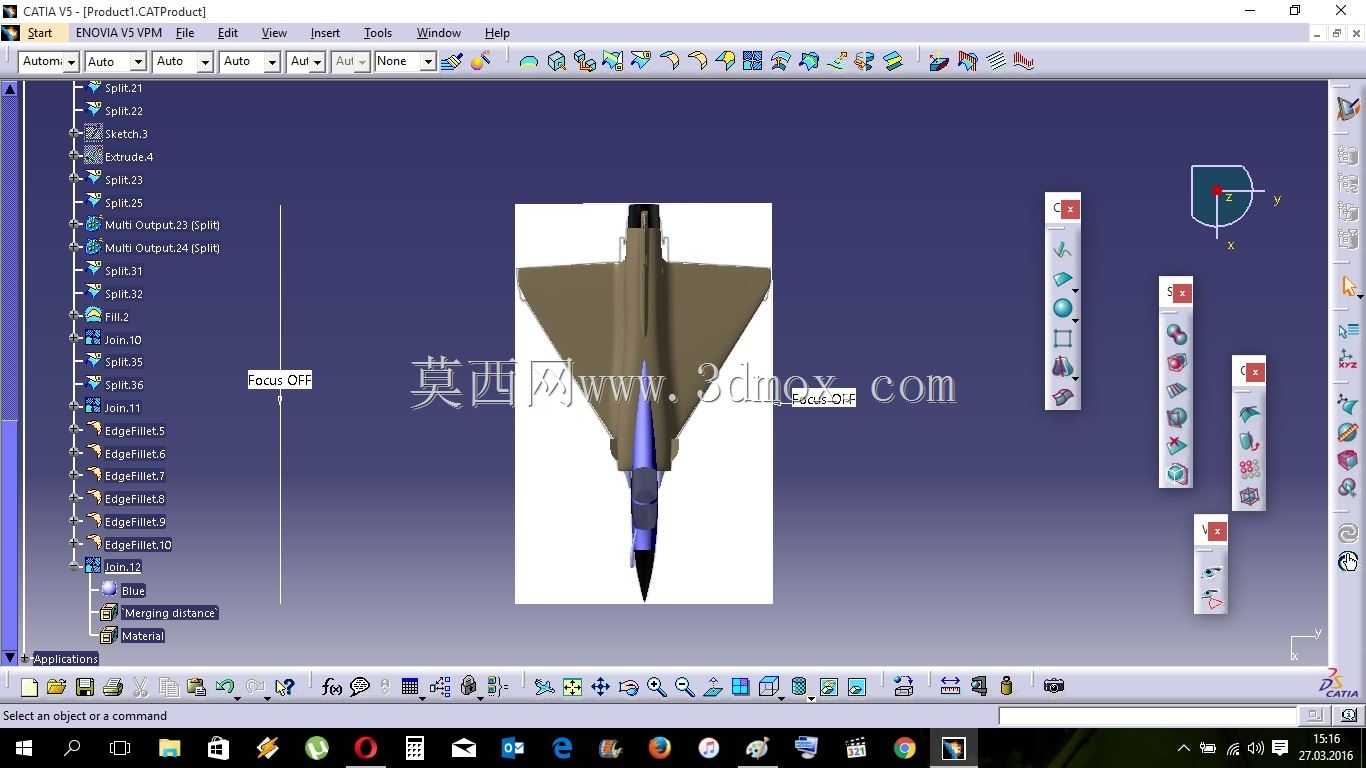

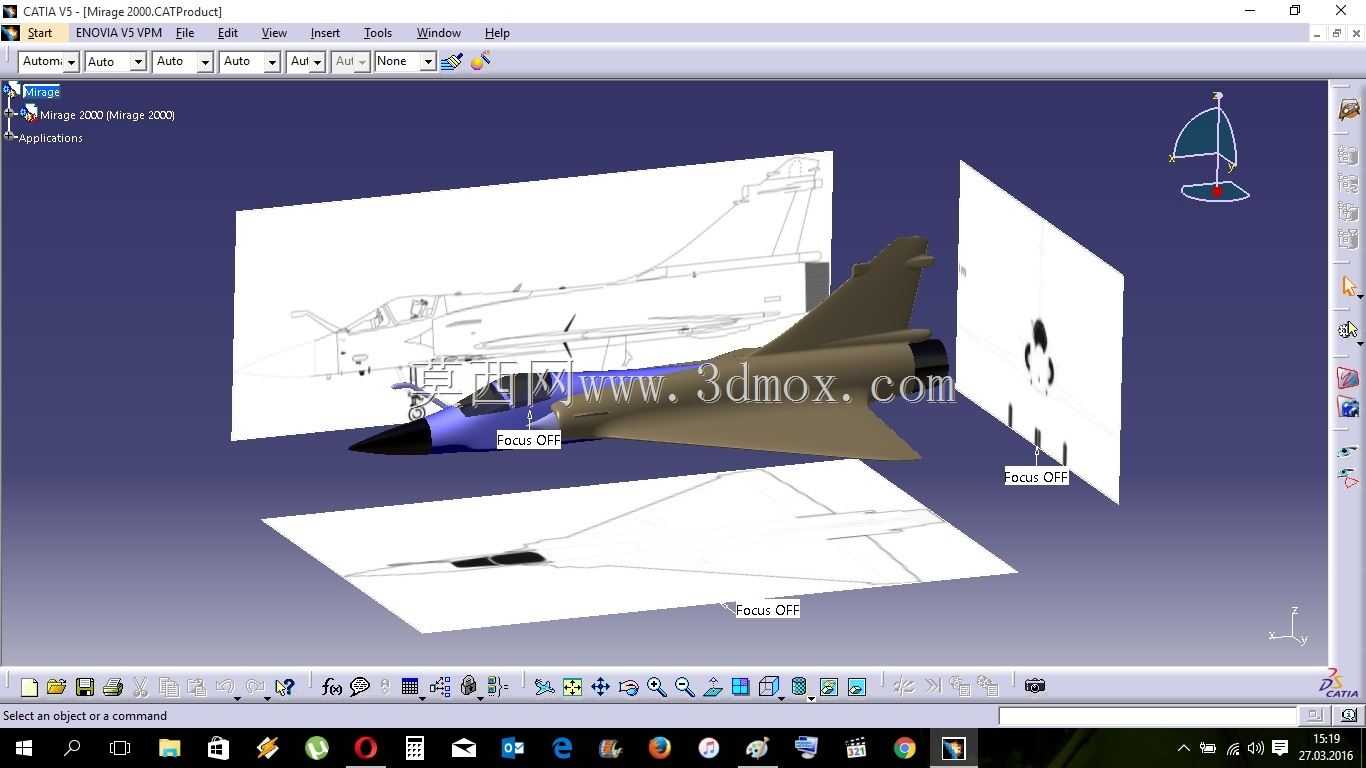

本次完成的幻影2000战斗机三维设计成果，围绕第三代轻型超音速制空战机的实际应用场景搭建，可覆盖航空教学演示、航模研发参考、国防科普展陈、虚拟仿真训练素材搭建等多个领域的使用需求。作为无尾三角翼布局的经典战机，幻影2000承担着制空拦截、对地精确打击、战术侦察等多重任务，设计过程中完整还原了该机型的核心气动特征与结构逻辑，机头采用尖锥型截面设计，匹配二元可调进气道布局，能够在跨音速、超音速飞行阶段有效优化进气效率，降低激波阻力对飞行状态的干扰。整体机身采用翼身融合过渡设计，无水平尾翼的大后掠三角翼布局，既保证了高速飞行阶段的结构强度，也为机翼内部预留了充足的燃油装载空间，同时大幅提升了战机瞬时盘旋的机动性能，匹配单垂尾的稳定设计，能够在大迎角飞行状态下保证航向稳定性。设计过程中严格参照实机的外形尺寸与安装边界进行比例还原，机身总长、翼展、垂尾高度等核心参数均匹配实机比例关系，机身表面的起落架舱、航电设备舱、武器挂点边界都做了清晰的结构划分，前三点式起落架的收放路径、舱门开合的空间预留都做了完整的运动空间校验，避免结构干涉问题。机身表面的气动细节，包括机头空速管、座舱盖曲面、垂尾上的天线布局、机翼后缘的操纵面分界都做了精细化处理，既保证了外形的还原度，也为后续的气动仿真、结构拆分、3D打印验证预留了充足的接口。在功能特性还原上，设计成果完整呈现了幻影2000的单发布局特征，尾喷口的调节结构、机身侧面的辅助进气口细节都做了对应呈现，机翼下方的武器挂点位置、副油箱挂载边界都按照实机的载荷分布做了位置校准，能够直观展示战机的载荷配置逻辑。整个设计过程采用参数化建模思路，核心曲面均通过曲率连续的曲面搭建完成，既保证了外形曲面的光顺度，也方便后续根据不同的使用需求调整局部参数，比如调整机翼后掠角度、修改座舱盖尺寸、更换不同的载荷配置，能够适配不同场景下的使用需求，不管是用于航空专业的教学演示，帮助学员理解无尾三角翼战机的气动设计逻辑，还是用于航模研发阶段的外形验证，或是国防科普展陈中的虚拟交互素材，都能够提供精准的结构参考与外形支撑。
