直升机旋翼尾桨动力连接结构

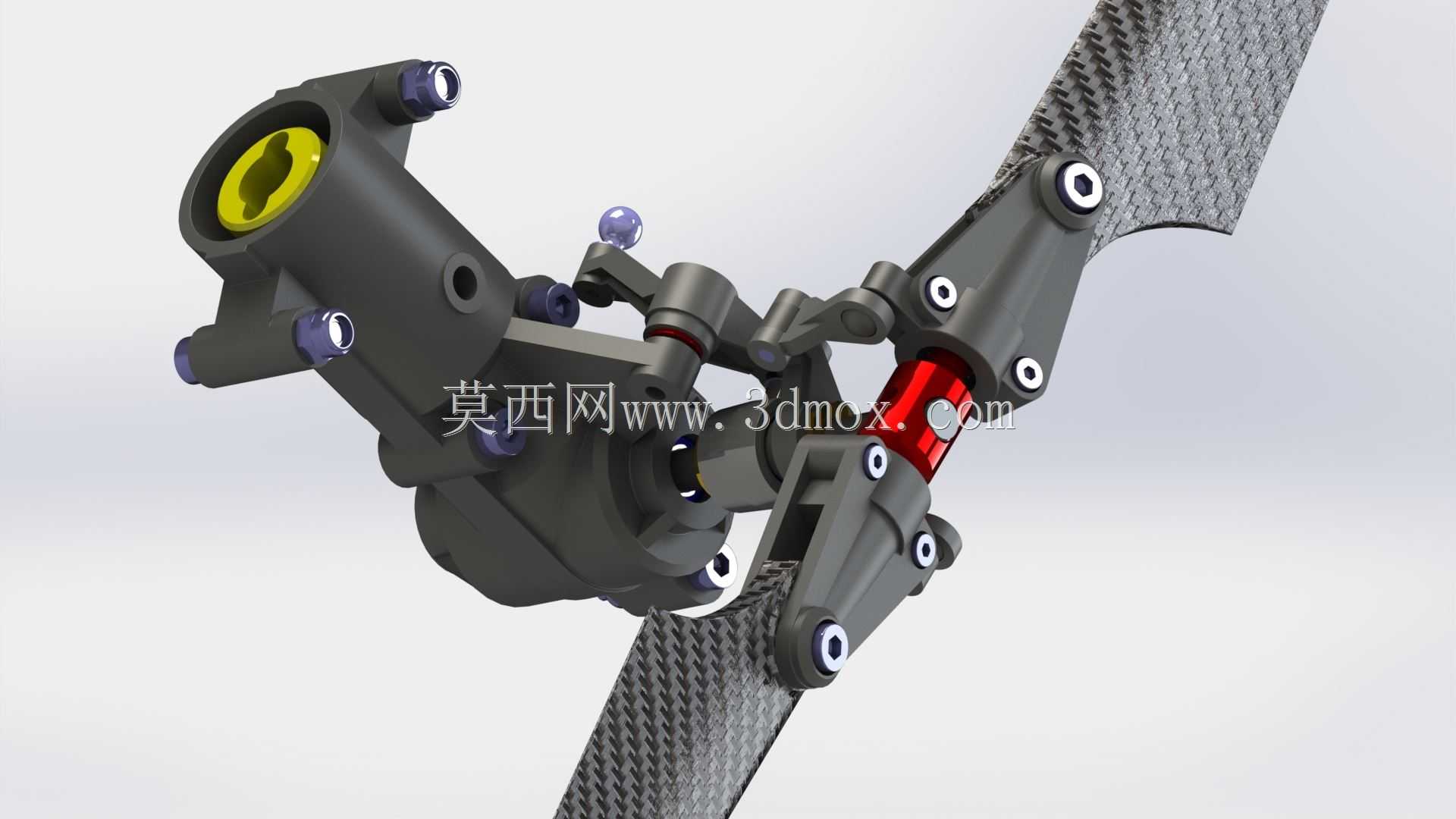

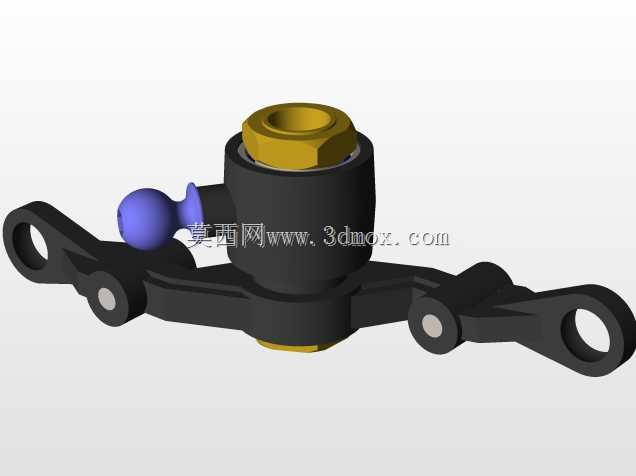

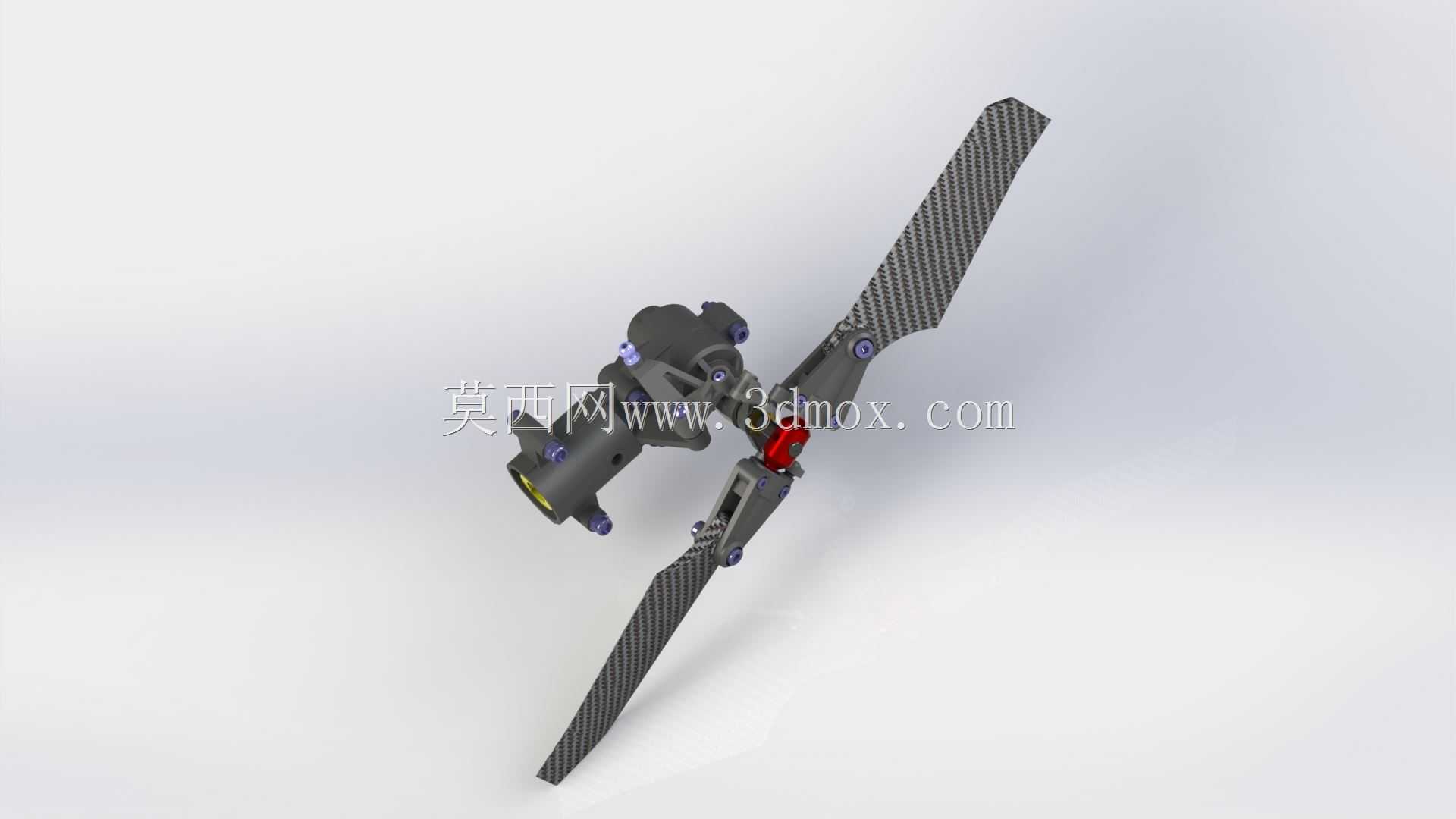

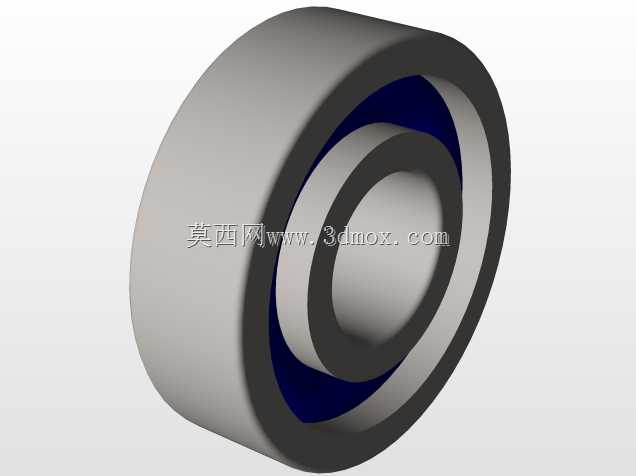

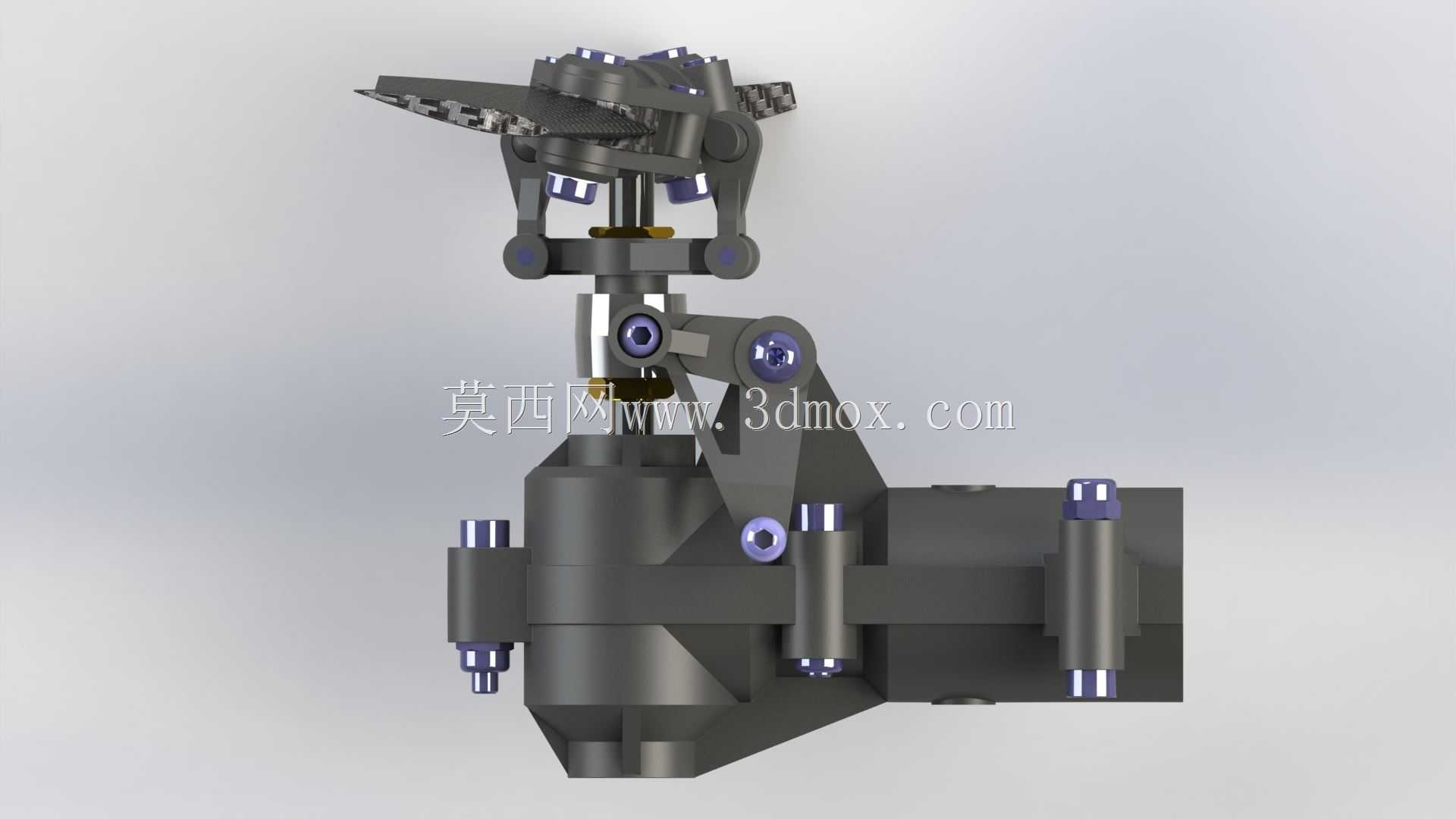

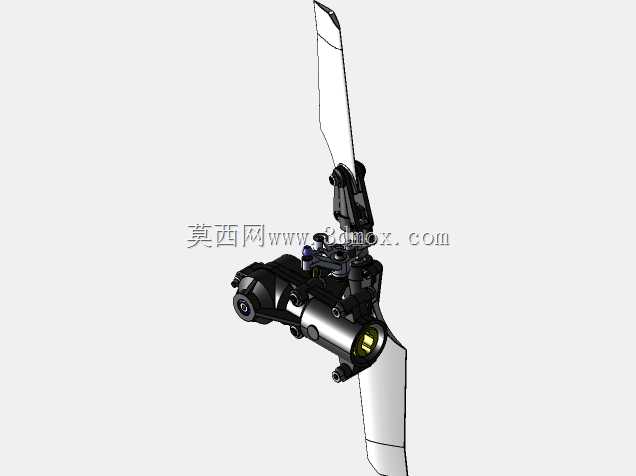

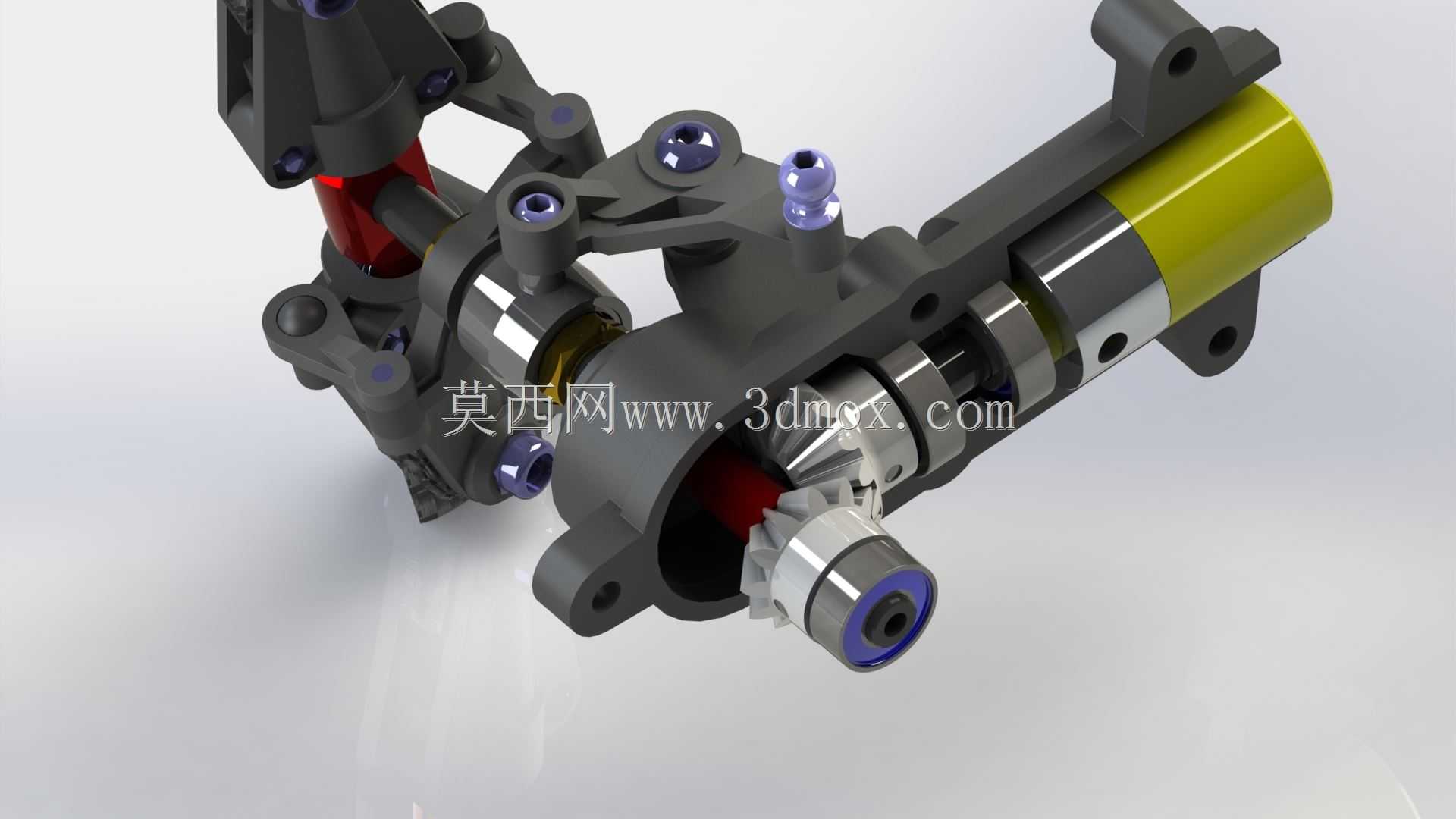

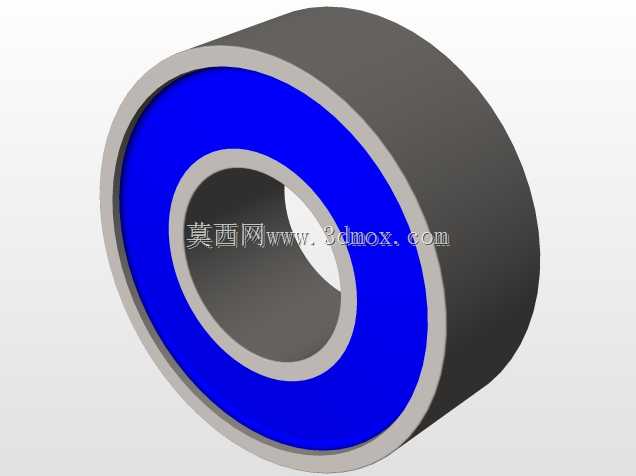

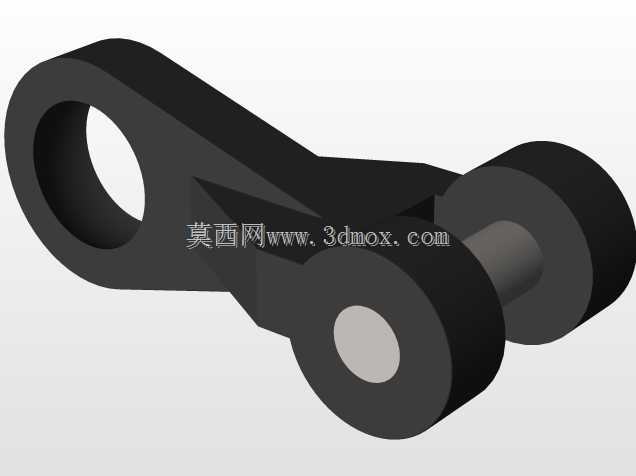

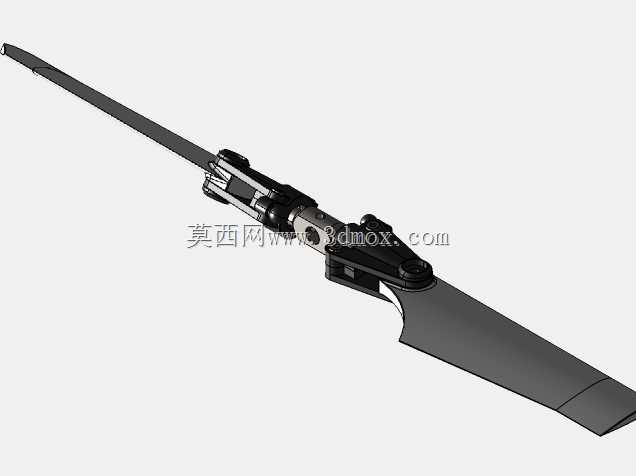

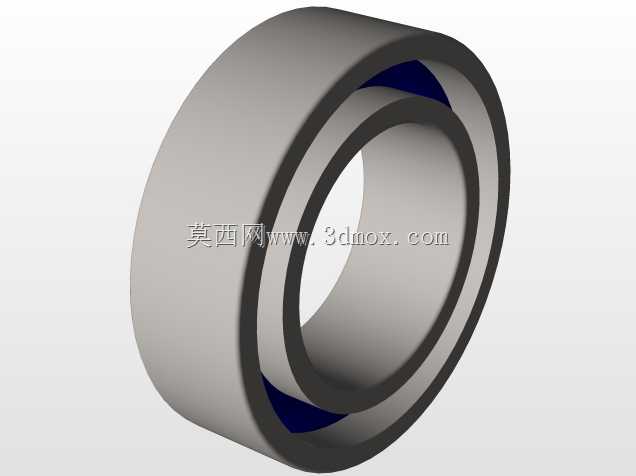

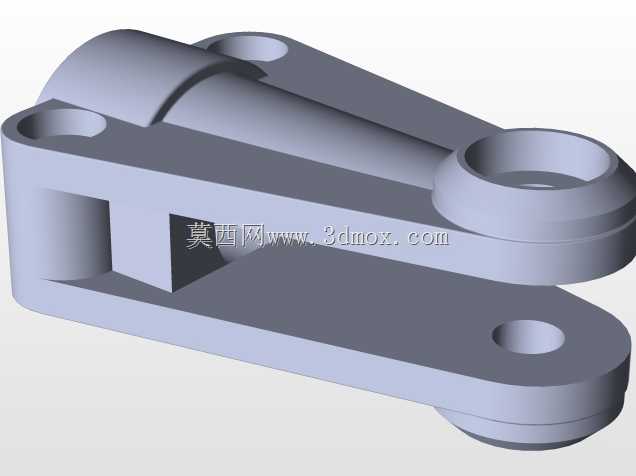

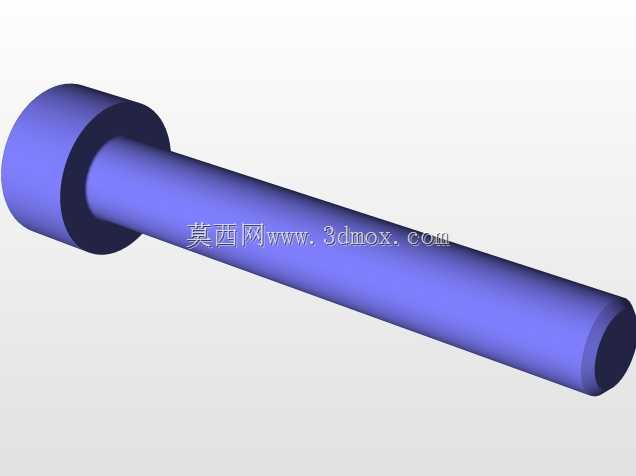

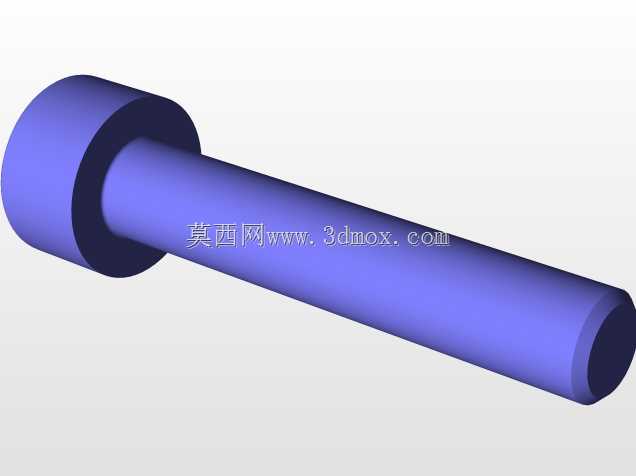

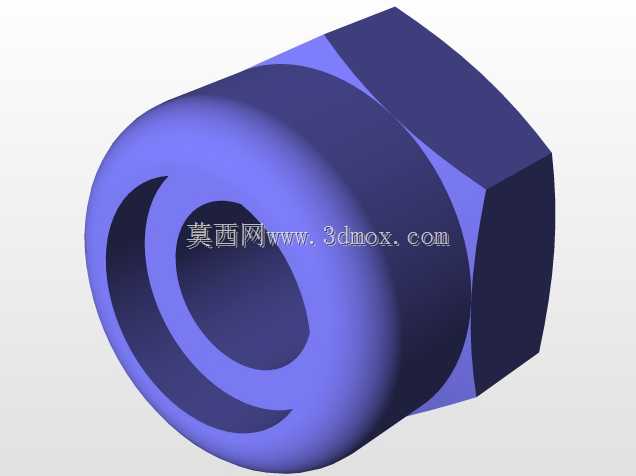

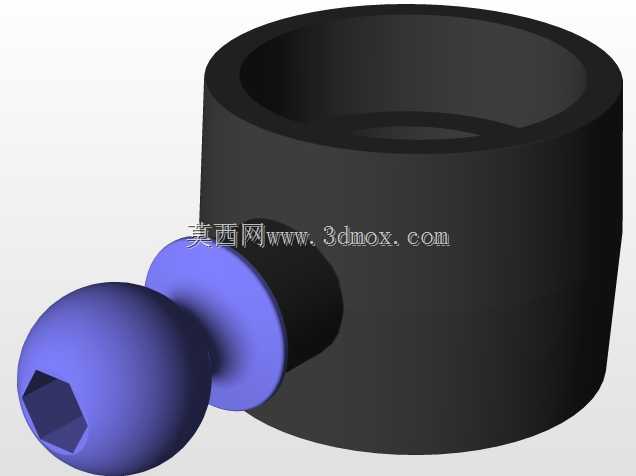

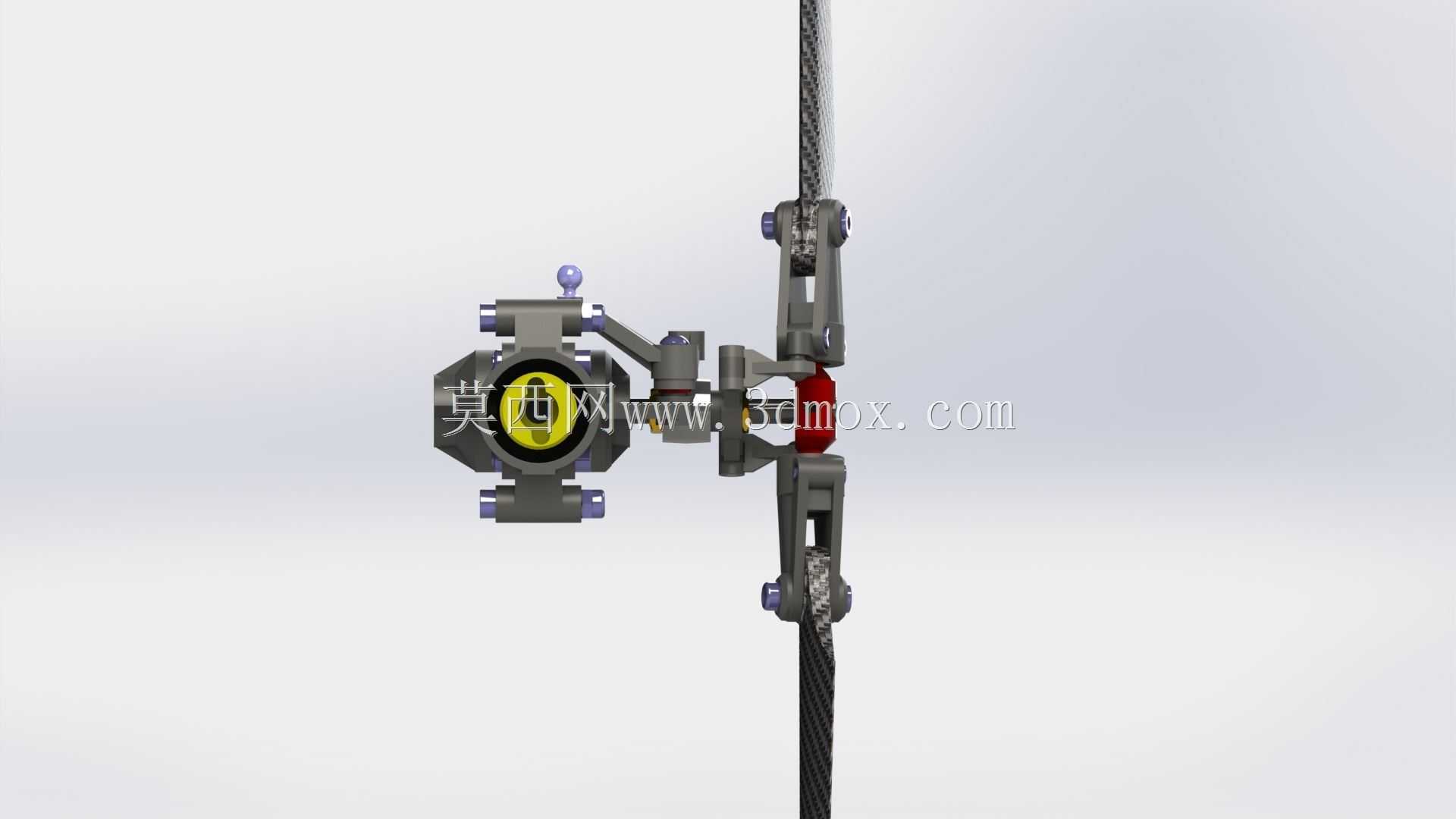

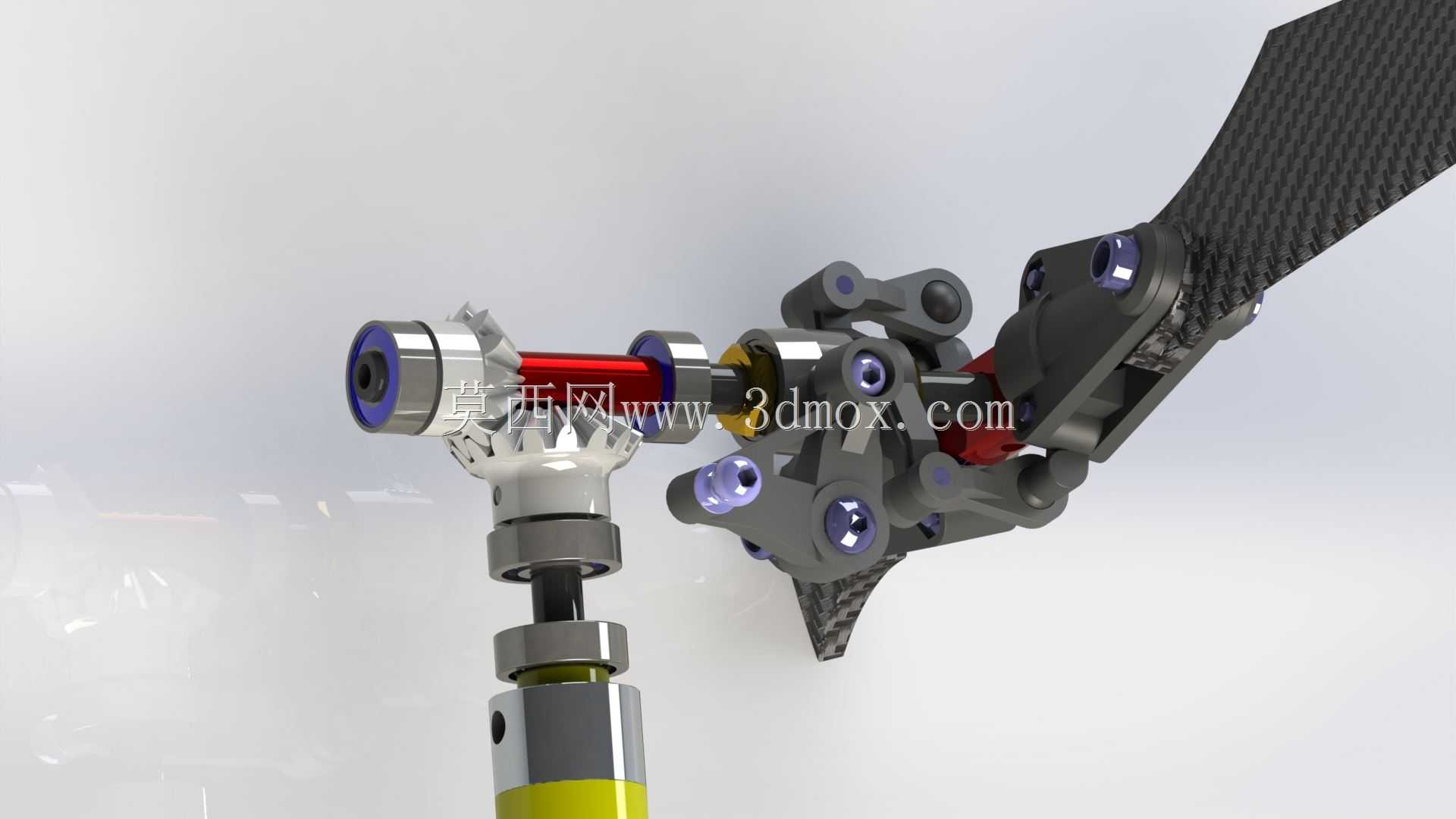

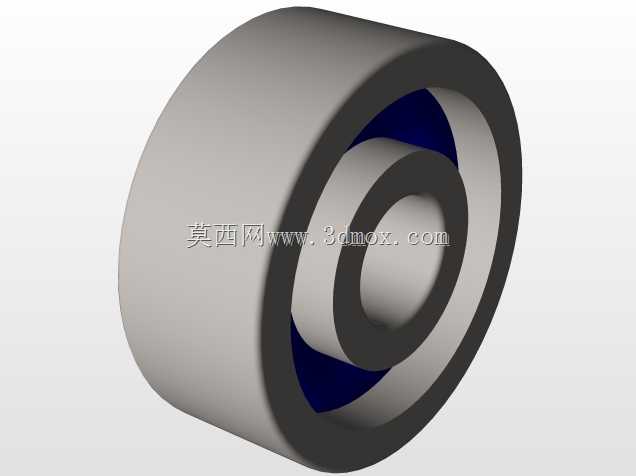

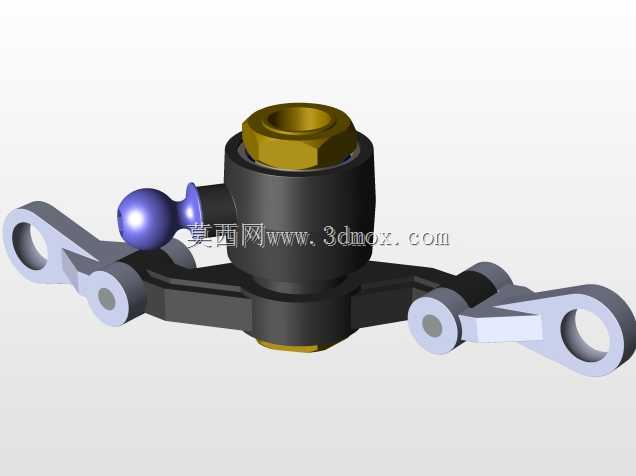

该结构为直升机尾旋翼系统的核心动力传递与桨叶夹持组件，主要应用于轻型无人直升机及小型载人直升机的尾桨传动段，承担尾桨动力输出、桨叶角度调节、飞行载荷承载的核心作用，是抵消直升机主旋翼反扭矩、保障航向操纵稳定性的关键部件。在实际飞行场景中，该组件直接连接尾传动输出轴与碳纤维尾桨叶，既要传递尾减速器输出的旋转动力带动桨叶高速旋转产生侧向推力，又要通过内置的铰点结构配合舵机拉杆实现桨叶总距与周期变距的精准调节，满足不同飞行状态下的航向控制需求，同时还要承受桨叶高速旋转产生的离心力、交变气动载荷以及机动飞行时的冲击载荷，对结构强度、运动精度、疲劳寿命都有极高的要求。从功能特性来看，该组件采用分体式铰接设计，主体承力结构使用高强度航空铝合金加工成型，关键铰接位置配置密封轴承与耐磨衬套，既保证旋转运动的顺滑无卡滞，又能降低长期往复摆动带来的磨损；桨夹位置采用对称螺栓锁紧结构，可适配不同厚度的碳纤维复合材料桨叶，夹持面做防滑纹理处理，避免高速旋转时桨叶出现滑移脱出；中间的变距摇臂通过球头连杆与舵机输出端连接，传动间隙控制在极小范围内，保证操纵指令的实时响应，无明显虚位。设计思路上，该结构优先遵循航空部件的轻量化与高可靠性原则，在非承力区域做了减重挖槽处理，在轴承安装位、螺栓连接位等应力集中区域做了加厚与圆角过渡设计，避免应力集中引发的结构断裂；整体布局紧凑，轴向尺寸经过精准匹配，安装后可保证尾桨的旋转中心与尾传动轴轴线完全重合，减少高速旋转时的振动量；所有外露的紧固件都采用防松设计，搭配自锁螺母与螺纹胶使用，可适应长时间高频振动的工作环境不会出现松脱。外形尺寸与安装边界方面，该组件整体沿尾梁轴向的安装长度适配常规50级直升机尾梁的末端安装位，径向旋转半径小于对应级别尾桨的最小旋转半径，安装时仅需通过中心的轴孔与尾传动轴的花键段配合定位，周边预留的摇臂运动空间不会与尾梁护罩、尾撑杆等周边结构发生运动干涉，桨夹的安装孔位可直接匹配市售同级别碳纤维尾桨的安装孔距，无需额外改装即可完成装配，日常维护时仅需定期检查轴承间隙与紧固件力矩，即可保障长期稳定运行。
