航模用外转子无刷动力电机结构设计

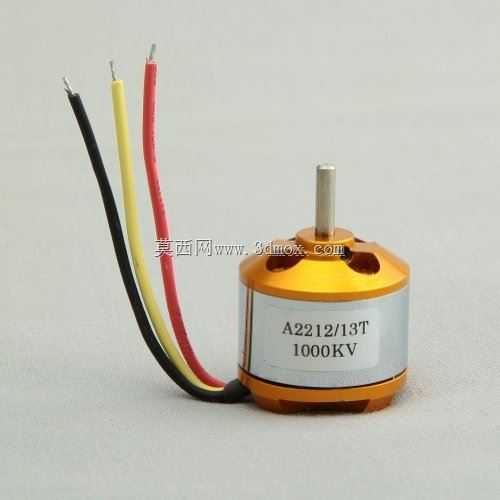

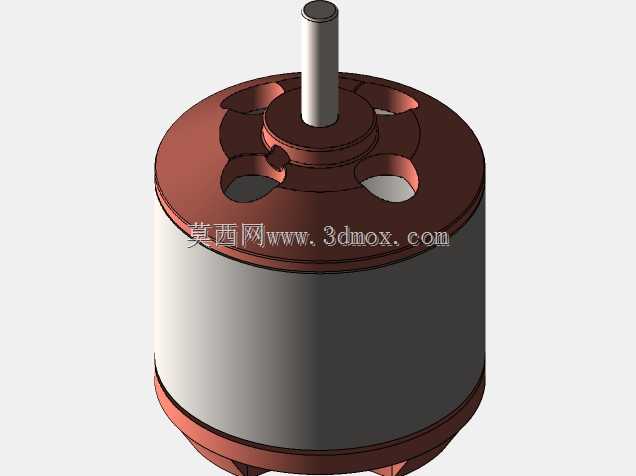

这款外转子无刷动力电机主要面向小型固定翼航模、多旋翼无人机的动力系统场景使用，作为航模飞行动力的核心输出部件，它承担着将电能转化为旋转机械能、带动螺旋桨产生拉力或推力的核心作用，能够适配1000KV级别的动力输出需求，匹配对应尺寸的螺旋桨即可为起飞重量在一千克以内的小型航空模型提供充足动力，在航模休闲飞行、小型航拍无人机、室内特技航模等场景中都能适配使用。从功能特性来看，该电机采用外转子结构设计，转子外壳直接随磁场旋转，相比同规格内转子电机拥有更大的扭矩输出，能够直接驱动螺旋桨省去减速齿轮组，既降低了动力传动过程中的能量损耗，也减少了机械结构带来的故障点，提升动力系统的运行可靠性；电机外壳采用金属材质加工，上下端盖做了散热结构设计，在高转速运行过程中能够快速将绕组产生的热量散发到空气中，避免长时间大负载运行出现过热退磁的问题，输出轴位置集成了专用的螺旋桨安装座，搭配子弹头式的桨夹锁紧结构，能够快速完成螺旋桨的拆装固定，同时保证高转速下螺旋桨的同轴度，避免转动过程中出现震动影响飞行稳定性。在设计思路上，这款电机优先考虑航模使用场景下的轻量化与动力密度平衡，定子绕组采用集中绕线方式优化槽满率，在有限的体积内最大化铜线填充量提升功率输出，转子磁钢采用表贴式安装方式，配合高精度的轴承支撑结构，将转子转动的动平衡控制在极小范围内，降低高转速下的震动与噪音；顶部的子弹头桨夹做了流线型修型，能够减少飞行过程中桨根部的空气阻力，提升动力系统的整体效率。从安装边界来看，电机底部预留了标准的十字安装孔位，能够直接适配市面上多数航模的电机安装座，安装孔距符合小型航模动力的通用安装规格，电机整体径向尺寸紧凑，轴向长度控制合理，不会在航模机头位置占用过多的结构空间，出线位置做了防拉扯保护，避免装机或者飞行震动过程中出现线材断裂的问题，整体结构在保证结构强度的前提下尽可能做了轻量化处理，能够有效降低航模的整机起飞重量，提升飞行续航时间与机动性能。
