12V微型直流电动泵结构设计方案

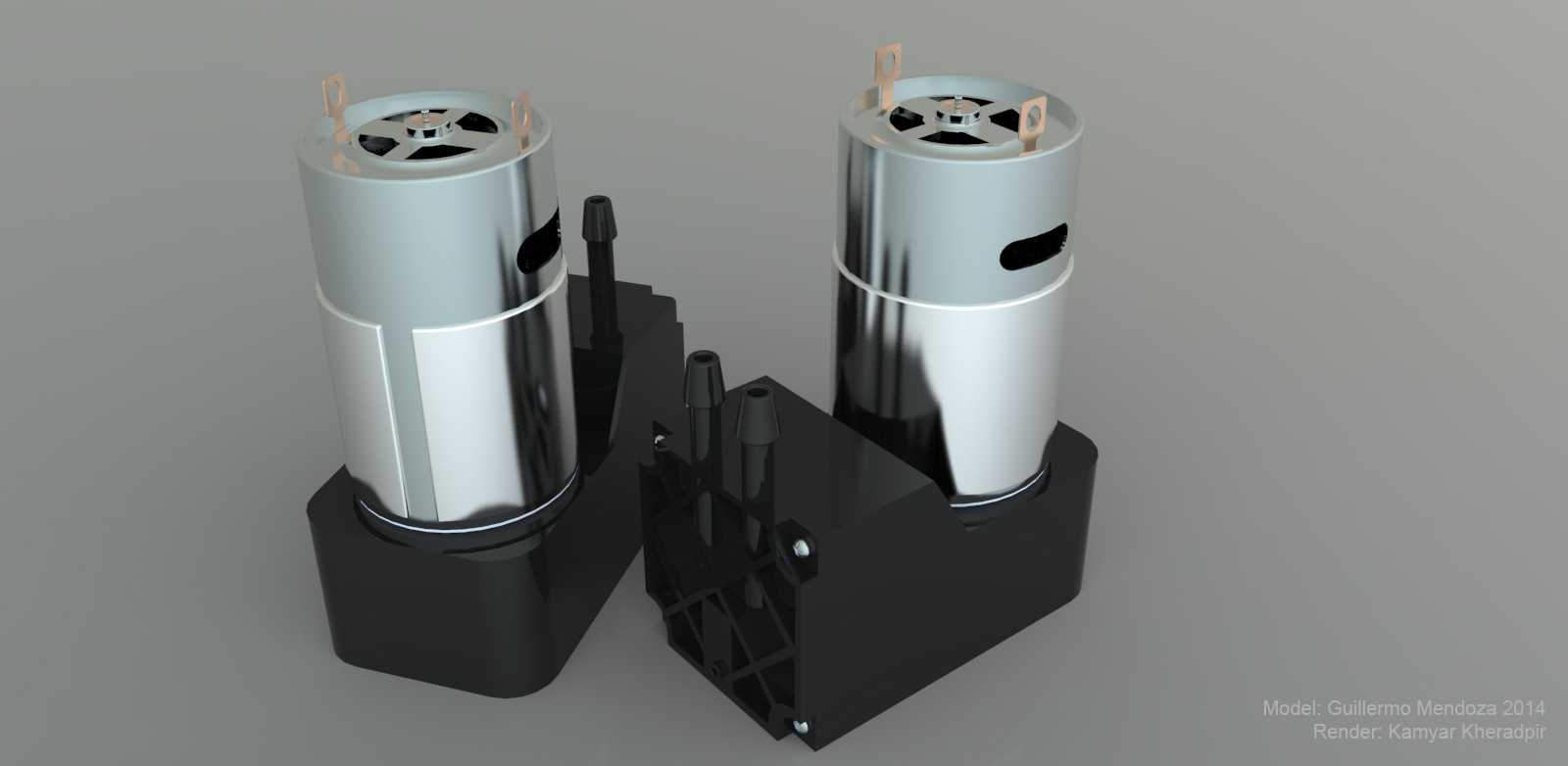

这款12V微型电动泵主要面向小流量低压流体输送场景设计，可广泛适配小型医疗设备流体循环、便携净水装置供水、小型气动系统负压发生、车载辅助供油、实验室小型试剂传输、家用美容仪器流体输送等对安装空间、供电电压有严格限制的应用领域，能够在直流12V供电环境下稳定完成流体抽吸、加压输送的核心功能，无需额外配置高压供电模块，适配多数便携设备、车载设备的原生供电体系。从功能特性来看，该电动泵采用动力端与泵体端集成式布局，上部的圆柱腔体为直流驱动电机单元，内置转子与换向结构，可将12V直流电能转化为旋转机械能，为下部泵腔的流体做功结构提供稳定动力输出；下部黑色结构为泵体核心工作腔与安装基座，集成了进出流体接口、内部止回结构、密封腔体与安装固定点位，电机输出轴与泵腔内部的做功部件通过密封结构隔离，避免流体渗入电机腔体造成部件损坏，同时保证泵腔内部的压力稳定，减少流体泄漏风险。在设计思路上，这款电动泵优先兼顾了紧凑性与安装适配性，整体采用立式圆柱加侧置基座的布局，动力段圆柱腔体直径统一，外部预留的接线端子位于腔体顶端，可方便用户快速完成供电线路连接，无需拆解泵体结构；下部泵体基座采用带加强筋的工程塑料结构，既能够降低整体自重，又可以通过筋位结构提升基座的结构强度，抵消泵体工作时产生的轻微振动，同时基座上预留的安装孔位可直接通过螺丝完成设备固定，无需额外设计定制安装支架。从外形尺寸与安装边界来看，该电动泵整体高度控制在常规便携设备的安装容差范围内，动力段圆柱外径适配多数小型设备的安装卡位，下部基座的横向尺寸略大于动力段圆柱，安装时仅需预留对应基座长宽的平面空间即可，进出液接口采用侧置平行布局，接口间距统一，可适配标准规格的流体软管，管路连接后不会额外占用过多横向空间，能够在狭小的设备内部腔体内完成布局安装。设计过程中针对泵体的工作振动问题，在电机与泵腔的连接位置设置了缓冲隔层，可降低电机运转时的振动向安装基座传递，减少设备工作时的共振噪音；同时泵体的密封结构采用长寿命耐磨材质，可适配常规水性流体、低粘度油性流体的输送需求，在额定工作电压下可长时间连续稳定运行，满足多数小型设备的连续工作需求。
