航模用A2212外转子无刷动力组件

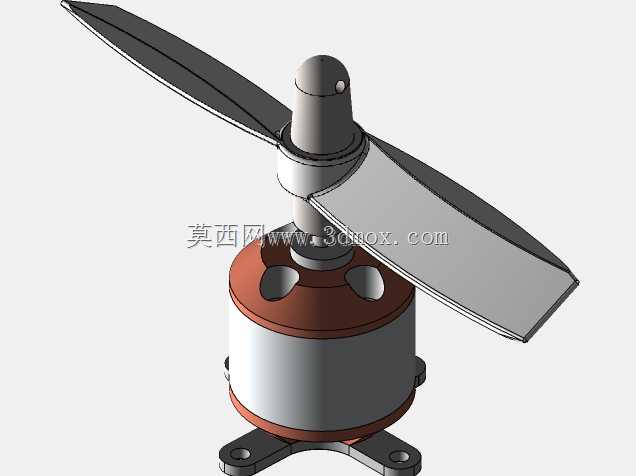

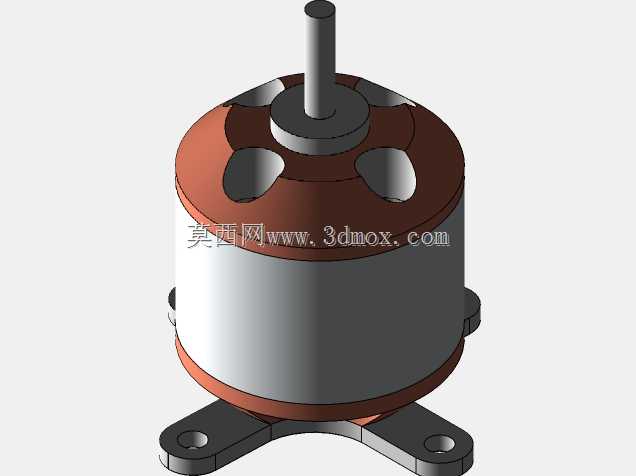

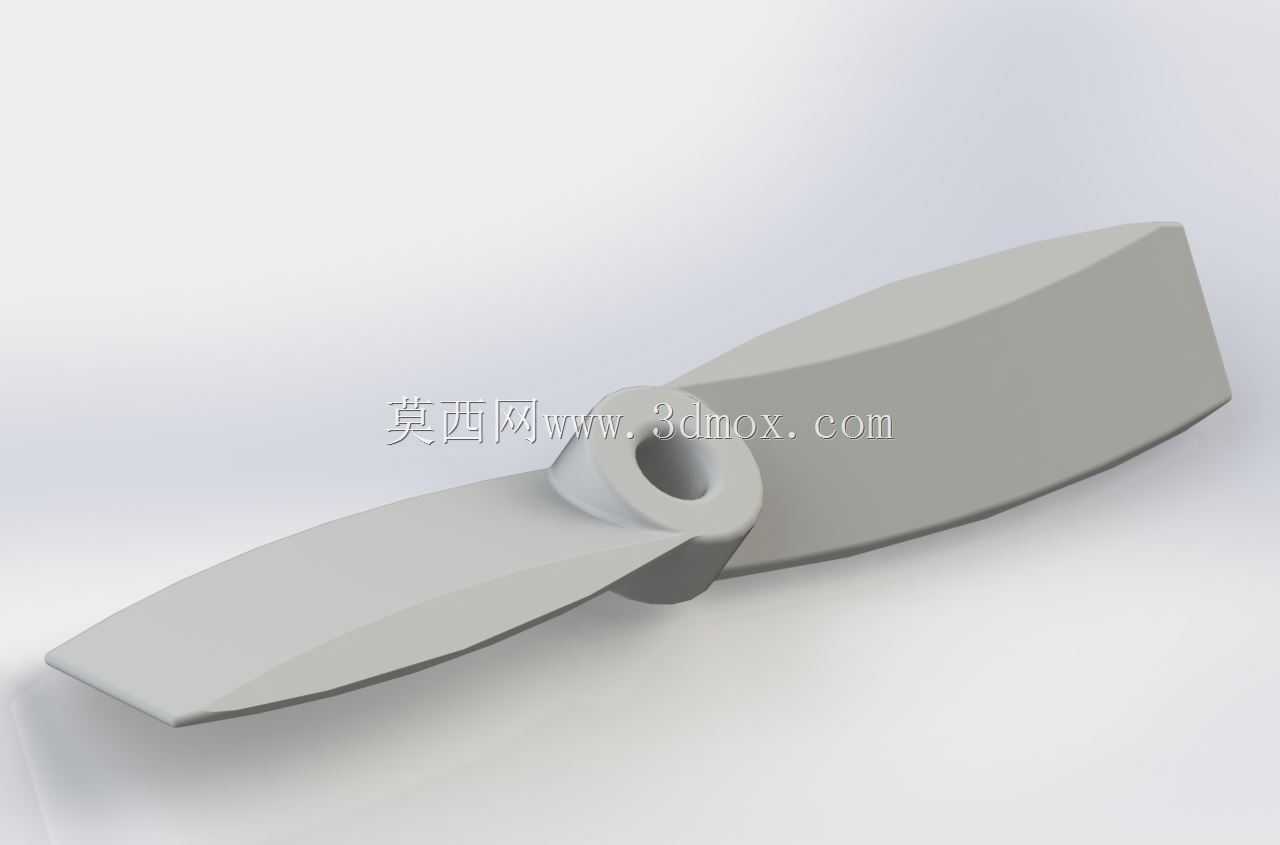

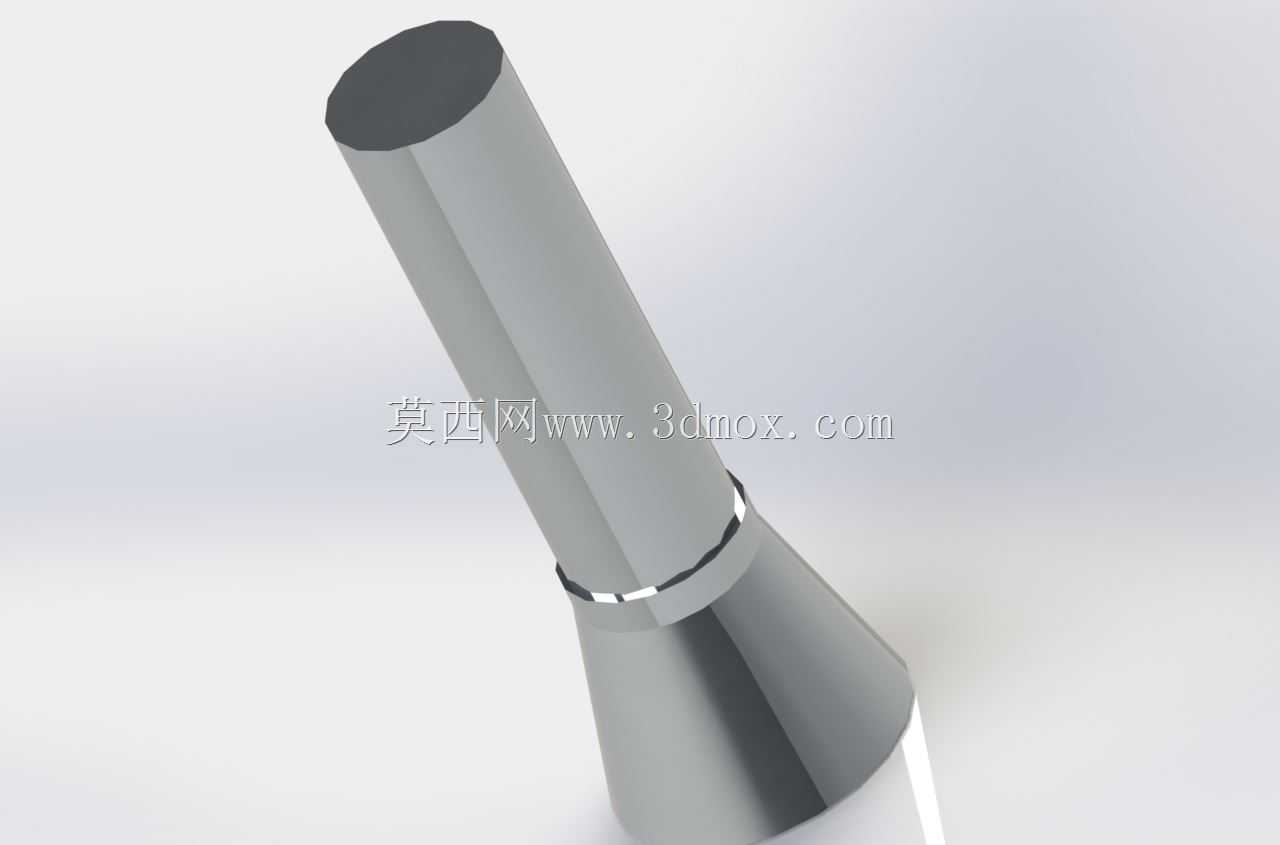

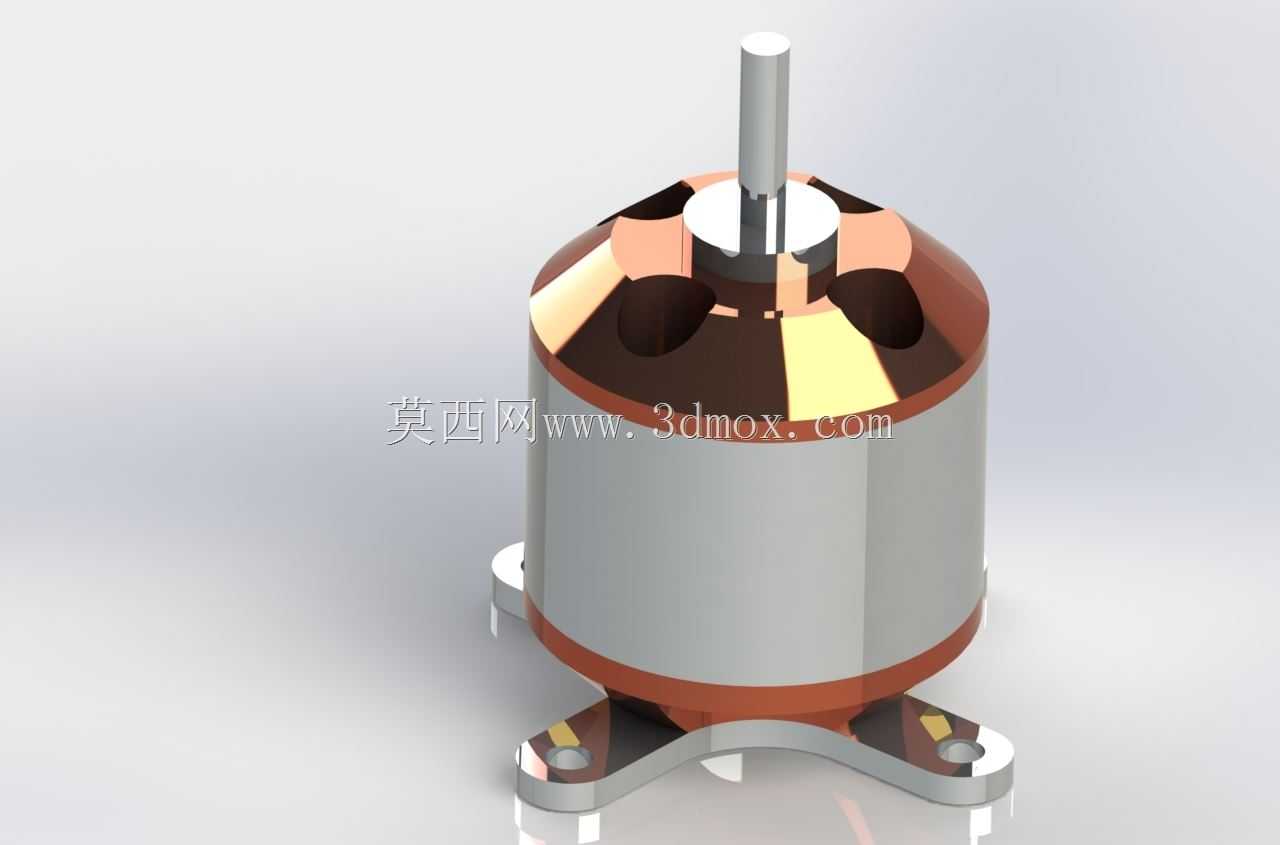

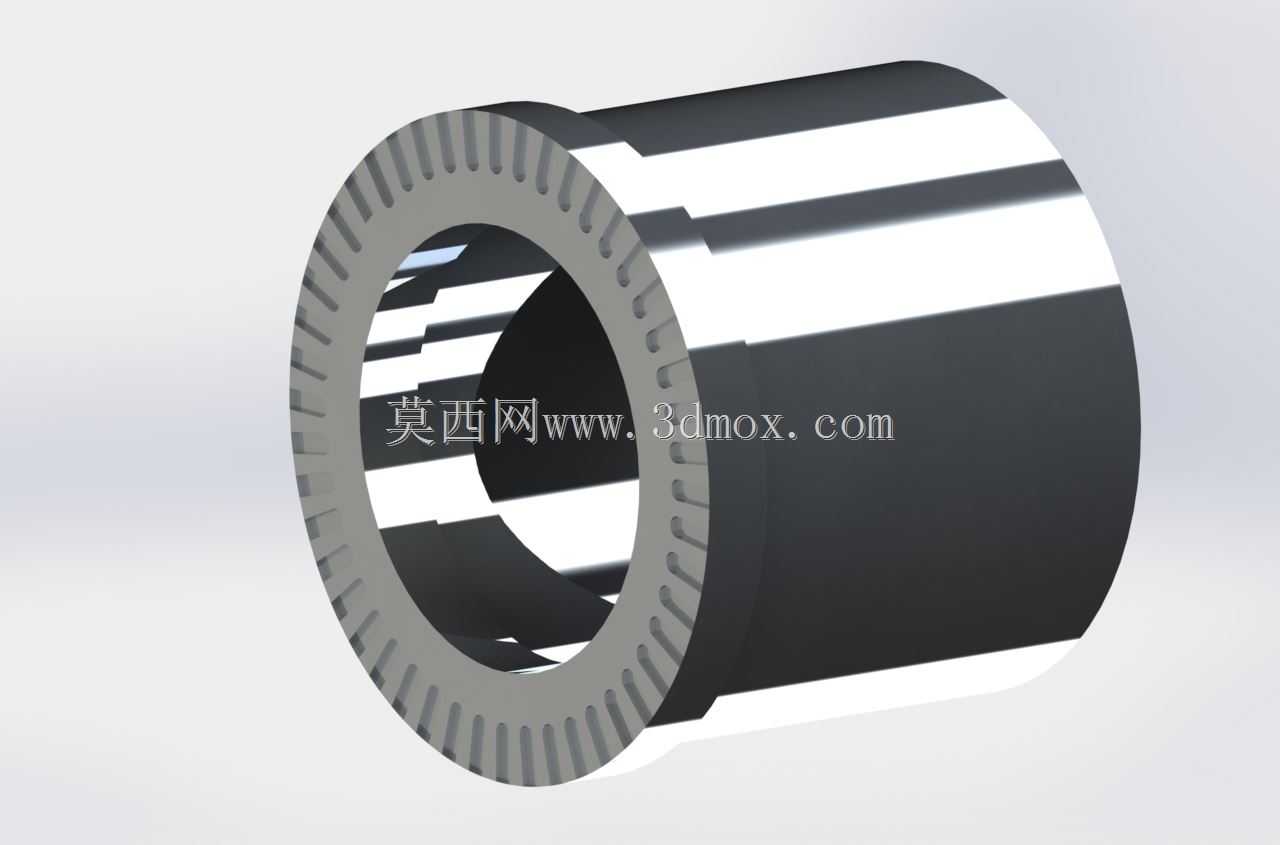

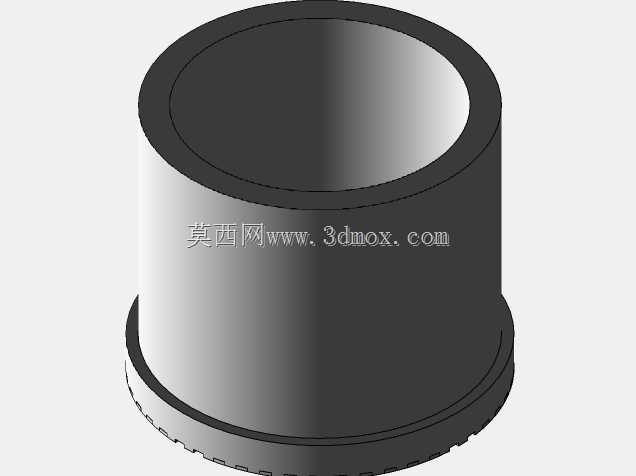

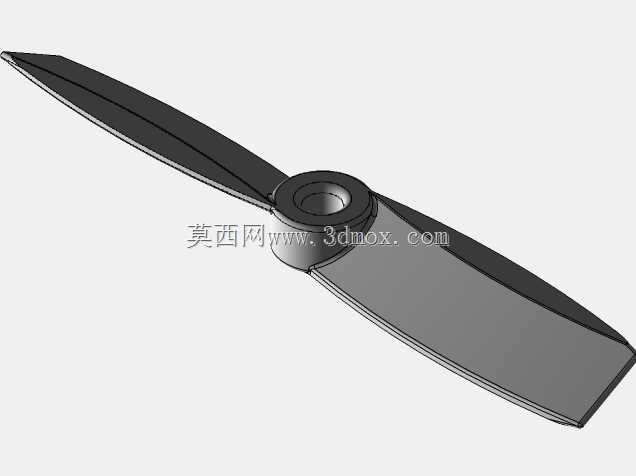

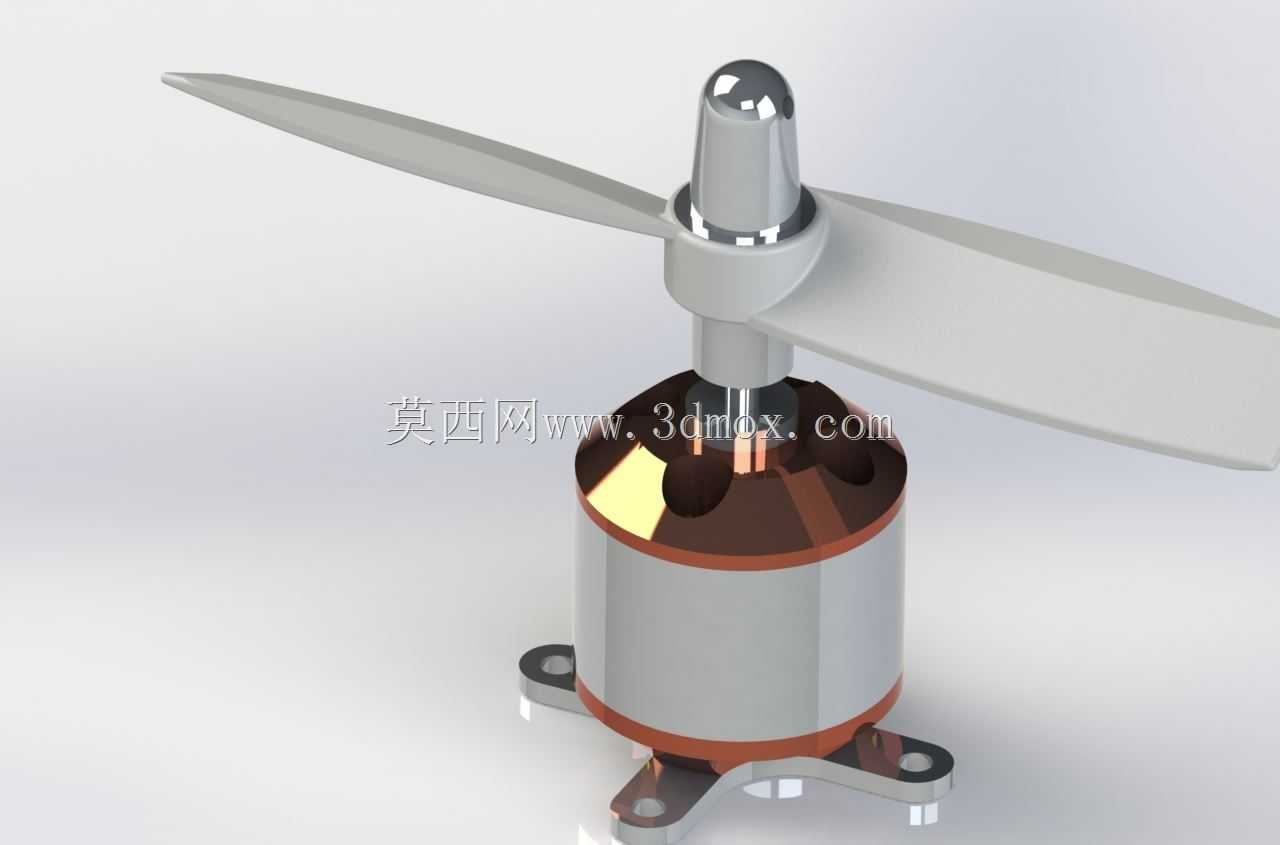

这款动力组件是面向小型多旋翼航模、微型无人机开发的外转子无刷动力单元，参照量产航模电机的实际结构完成全细节建模，完整还原了从安装底座到螺旋桨快拆结构的全部特征，可直接用于航模整机的动力匹配仿真、结构干涉校验以及教学演示场景。在实际应用中，这类动力单元是小型消费级无人机、入门级航模飞机、小型垂直起降飞行器的核心动力来源，负责将电能转化为旋转机械能，带动螺旋桨切割空气产生升力与推力，其输出特性直接决定飞行器的载重能力、续航表现与飞行稳定性，是多旋翼飞行器上最核心的执行部件。从功能特性来看，该模型还原的外转子无刷结构相比同规格内转子电机拥有更大的扭矩输出，无需搭配复杂减速齿轮组即可直接驱动大尺寸螺旋桨，在低转速区间就能获得充足的拉力，非常适合多旋翼飞行器这类需要精准转速控制、持续稳定出力的应用场景；模型完整呈现了电机定子绕组的排布结构、转子磁钢的安装位、顶部螺旋桨的锁紧桨夹结构，以及底部带减震安装孔的十字固定底座，所有结构特征都和实际量产零件保持一致。在设计思路上，建模过程严格遵循航模动力组件的实际装配逻辑：底部十字安装座预留的四个安装孔对应常规航模机臂的标准安装孔距，可直接适配常见的10mm-16mm直径碳纤机臂，安装时仅需通过四颗M3螺丝即可完成固定，底座与定子主体之间的凸台结构预留了减震橡胶圈的安装位，可过滤电机高速运转产生的高频振动，避免振动传递到飞控模块影响飞行姿态判断；转子外壳采用薄壁导磁结构设计，既能够为内部磁钢提供闭合磁路提升电机效率，又尽可能降低了旋转部分的重量，减少不必要的转动惯量提升转速响应速度；顶部的桨夹结构采用锥面定位设计，搭配锁紧螺母可以快速固定两叶螺旋桨，锥面配合可以自动修正螺旋桨的安装偏心，降低高速旋转时的动平衡偏差，减少振动产生。从安装边界来看，该动力组件的整体径向尺寸完全匹配A2212系列电机的标准规格，定子直径22mm、机身高度12mm，搭配1045规格两叶螺旋桨时的整体旋转直径为254mm，安装时需要在机臂上预留至少130mm的半径空间，避免螺旋桨旋转时与机架、其他动力单元产生干涉；电机出线位置位于底座侧面，建模时预留了走线槽空间，方便实际装配时梳理电调连接线，避免线材被旋转的转子剐蹭磨损。整个模型的所有配合面都按照实际装配公差预留了间隙，可直接用于3D打印验证、虚拟装配调试，帮助航模开发者在开模或实装前完成动力匹配校验，减少反复试装的成本。
