碳纤维折叠四旋翼飞行器结构设计

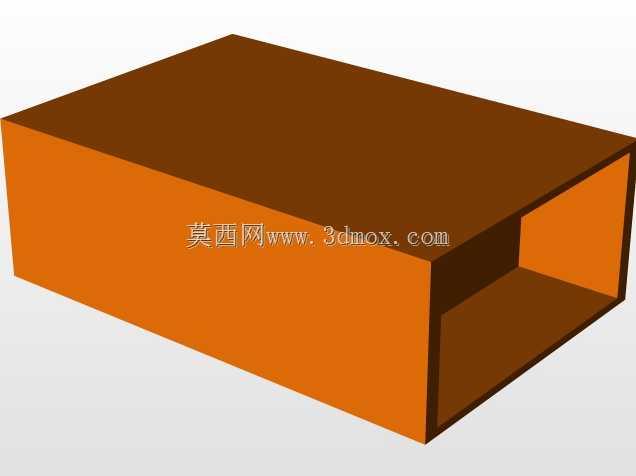

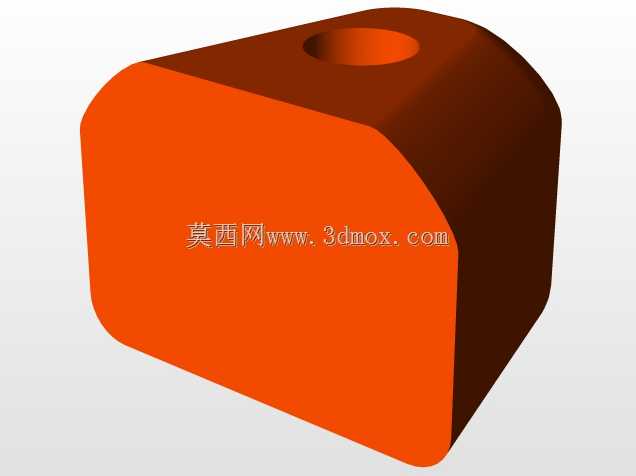

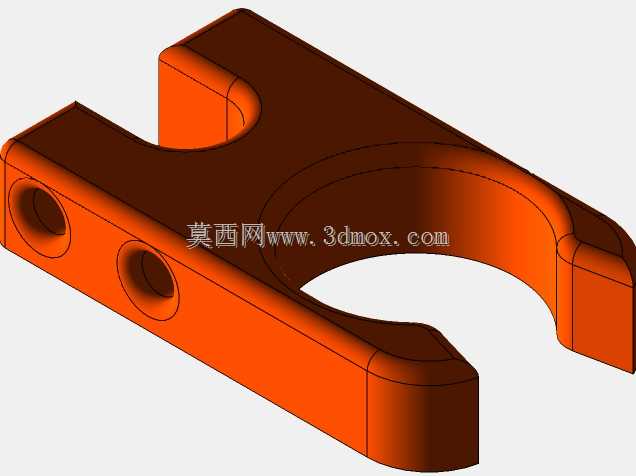

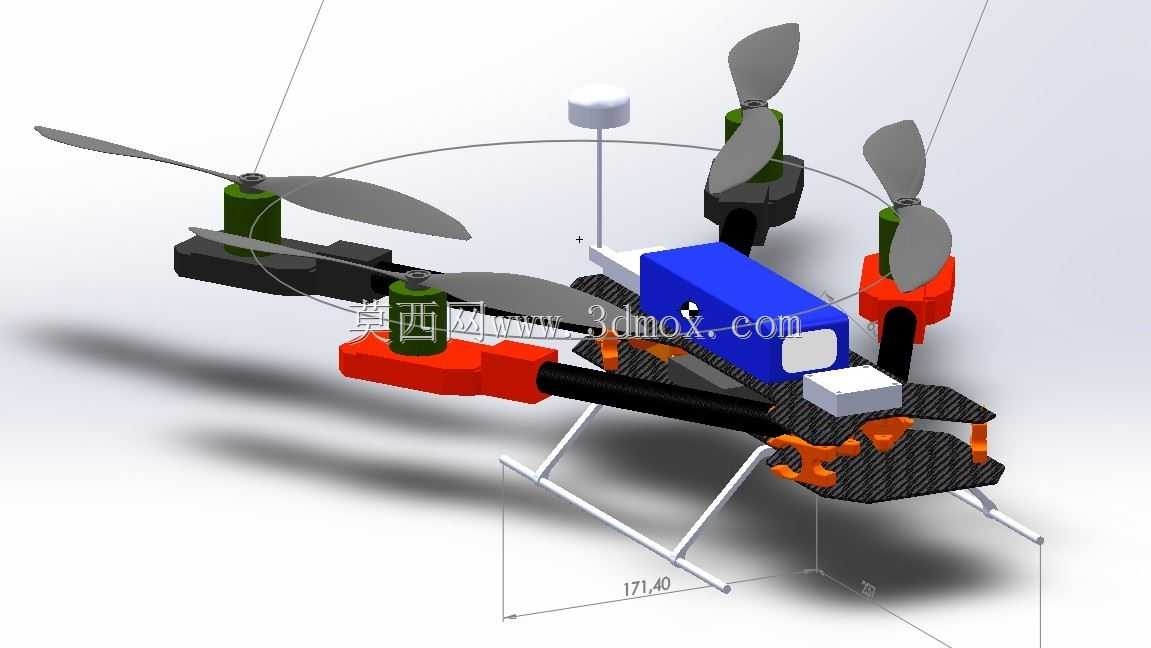

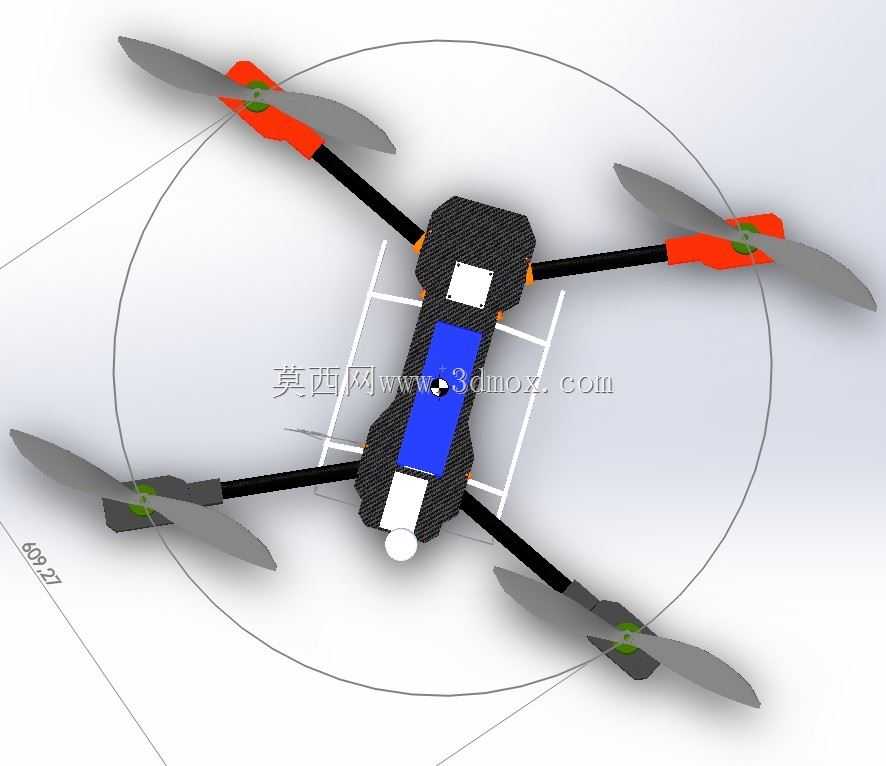

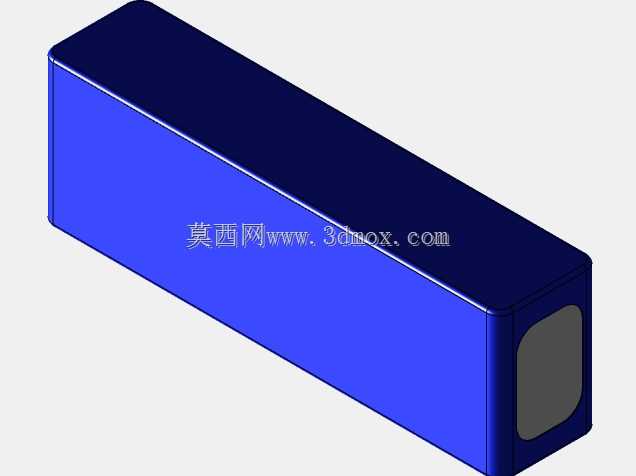

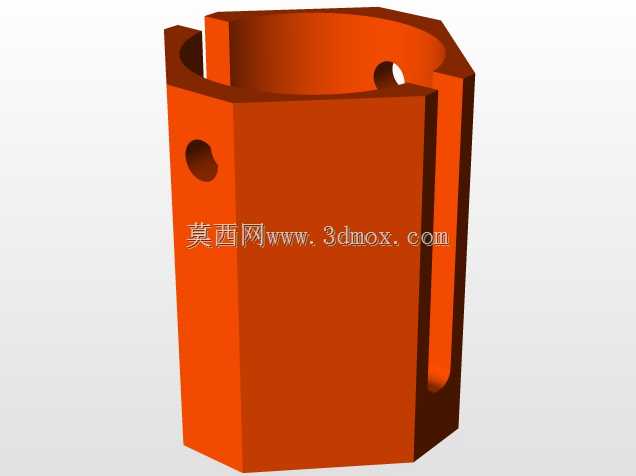

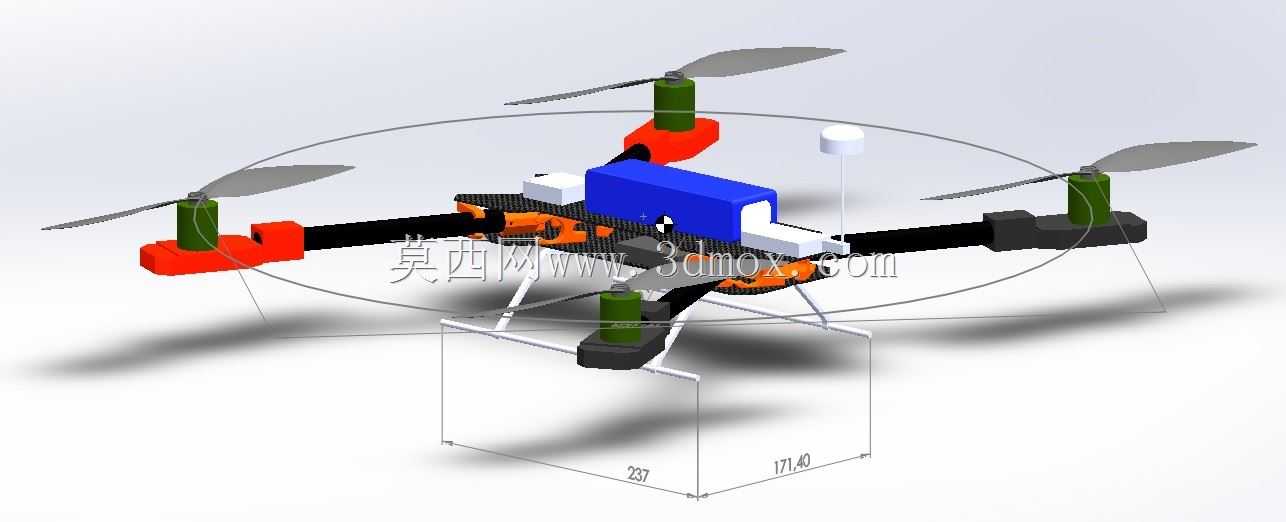

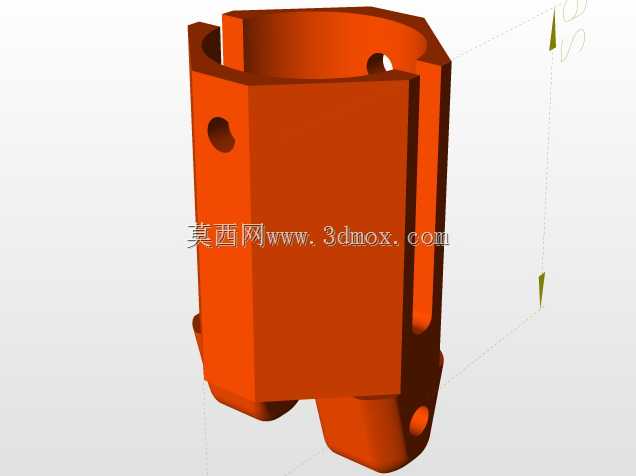

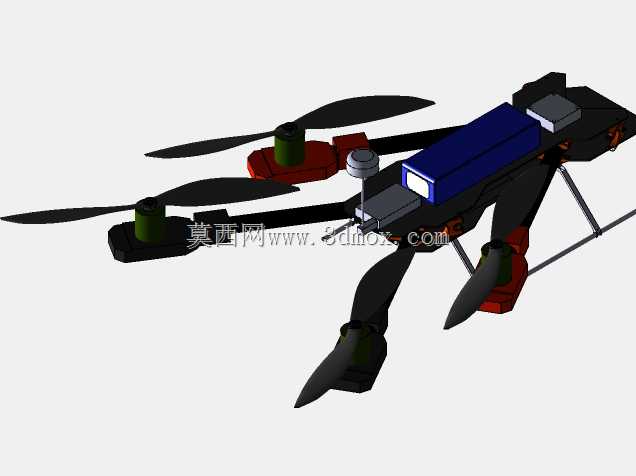

这款折叠四旋翼飞行器主要面向户外航拍作业、小范围场地巡检、个人航模创作等应用场景，可适配轻量化航拍载荷、简易环境监测模块，满足便携出行、快速展开作业的使用需求，解决传统固定轴距四旋翼设备收纳体积大、外出携带不便的痛点，在非作业状态下可将机臂沿转轴折叠收拢，大幅缩减收纳时的占用空间，适配普通双肩背包的收纳尺寸，无需配备专用防护箱即可完成外出携带。设备核心功能围绕便携飞行与稳定动力输出设计，机臂采用折叠铰接结构，展开后可通过锁止结构固定机臂角度，避免飞行过程中机臂出现晃动偏移，保障动力输出的同轴度；机架主体采用碳纤维材质加工，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机自重，提升有效载荷上限与续航表现。设计过程中优先考虑动力布局的合理性，将电机安装座设置在机臂末端，电机间距设定为600毫米，该轴距可适配11英寸规格螺旋桨，既能够预留足够的桨叶转动安全间隙，避免相邻桨叶出现干涉碰撞，也能为大尺寸桨叶提供充足的发力空间，提升动力效率与飞行稳定性；机架中部设置分层安装区域，可依次放置飞控模块、电调、电池、GPS接收模块等核心电子部件，各部件安装位预留标准安装孔位，可适配市面上主流的航模电子配件，无需额外打孔改装即可完成组装。机架底部设置简易起落支架，可在起降过程中为机身下部的载荷与电子部件提供防护，避免地面剐蹭损伤；起落支架采用轻量化圆材弯折成型，在保证支撑强度的同时尽可能降低风阻与自重。整机安装边界经过精准校核，折叠状态下外形规整无突出部件，展开后各转动部件的运动范围无干涉，电池安装位靠近整机重心位置，可减少飞行过程中的重心偏移，降低飞控的校准难度与飞行过程中的动力损耗；机臂上的电调安装位贴近电机设置，可缩短动力线路长度，减少线路损耗同时方便线路整理，避免线路缠绕桨叶引发飞行事故。该结构设计兼顾了便携性与飞行稳定性，既适合个人航模爱好者自行组装调试，也可作为小型行业应用无人机的基础机架进行二次开发，适配不同的作业载荷需求。
