四旋翼650规格碳素飞行器机架结构设计

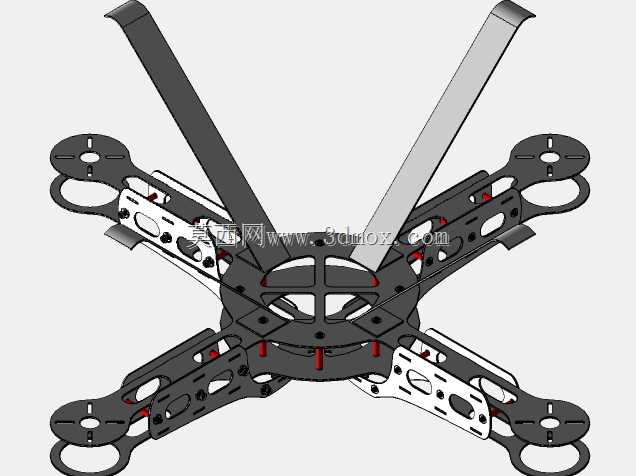

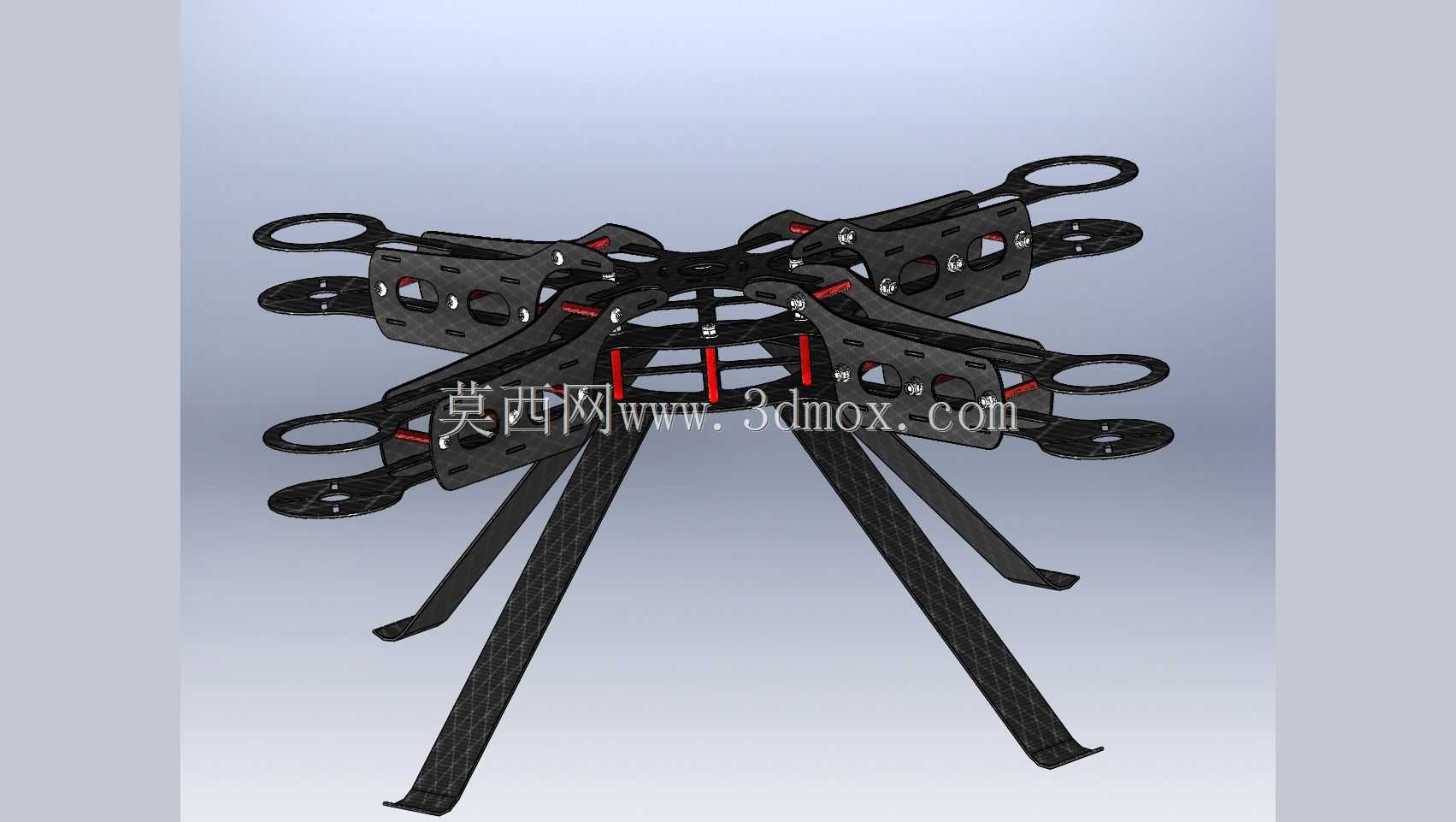

这款碳素材质的四旋翼机架是多旋翼飞行平台的核心承载结构，主要面向低空航拍、农林植保作业、小型物资投送、空中环境监测等民用无人机应用场景，作为整套飞行系统的安装基体，承担着固定动力系统、飞控模块、电池载荷、任务设备的核心作用，是保障飞行稳定性与结构可靠性的关键部件。机架整体采用对称式X型布局设计，四组机臂沿中心舱体呈90度均匀向外延展，这种布局能够让四个旋翼的拉力分布更均衡，有效抵消旋翼转动产生的反扭矩，降低飞控系统的姿态修正压力，同时预留充足的桨叶转动空间，避免相邻旋翼产生气流干扰。中心舱体采用分层镂空的碳素板材拼接结构，既能够为飞控板、电调、电池、GPS模块等核心电子元件提供规整的安装位，也通过镂空设计减轻了整体结构重量，同时预留了走线槽位，方便各类线材规整排布，避免飞行过程中线材晃动干扰传感器工作。机臂末端设计有电机安装座，适配标准规格的无刷电机固定孔位，能够兼容对应拉力级别的动力套装，机臂与中心舱的连接位置采用加强筋与快拆结构结合的设计，既保证了连接强度，也方便日常收纳与损坏部件的快速更换。机架下方集成了一体式高脚架结构，起落架采用带碳纤维纹理的高强度杆件，向外倾斜延展形成稳定的支撑三角结构，能够在降落时缓冲地面冲击，同时将机身主体抬升到足够高度，既可以避免下方挂载的航拍云台、作业药箱等任务设备在起降时触碰地面，也能减少地面乱流对旋翼下洗气流的干扰，提升低空飞行与起降阶段的稳定性。整套机架的安装边界充分考虑了常用电子设备的尺寸规格，中心舱的安装空间能够适配主流的开源飞控与标准规格锂电池，机臂长度匹配对应尺寸的螺旋桨，在保证结构强度的前提下最大化降低自重，提升整机的载荷能力与续航表现，碳素材料本身具备的高比强度、抗形变能力，也让机架在高频振动、复杂气象飞行场景下能够保持结构稳定，减少长期使用后的结构形变问题。
