带万向节减振结构的四旋翼飞行载具

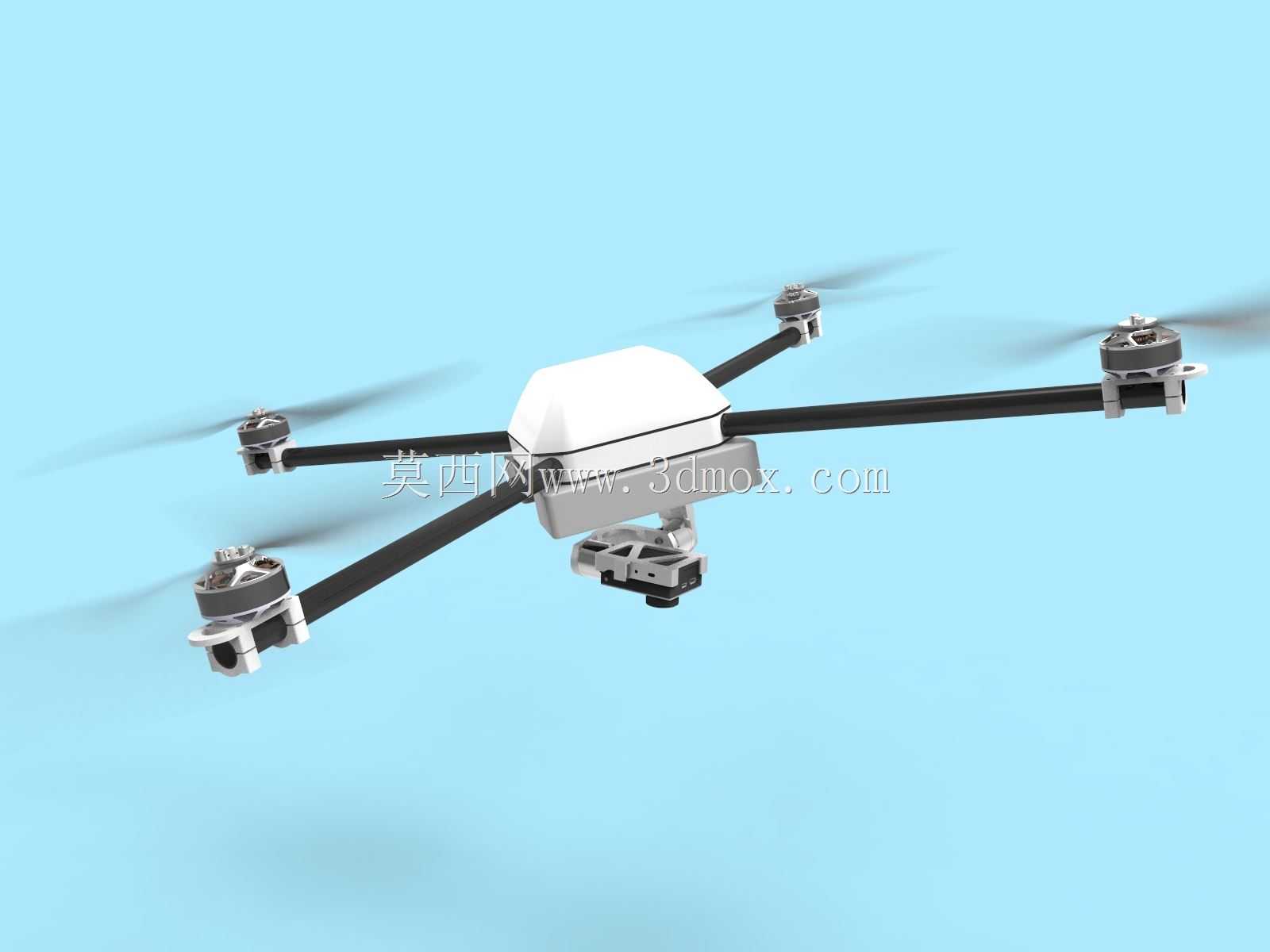

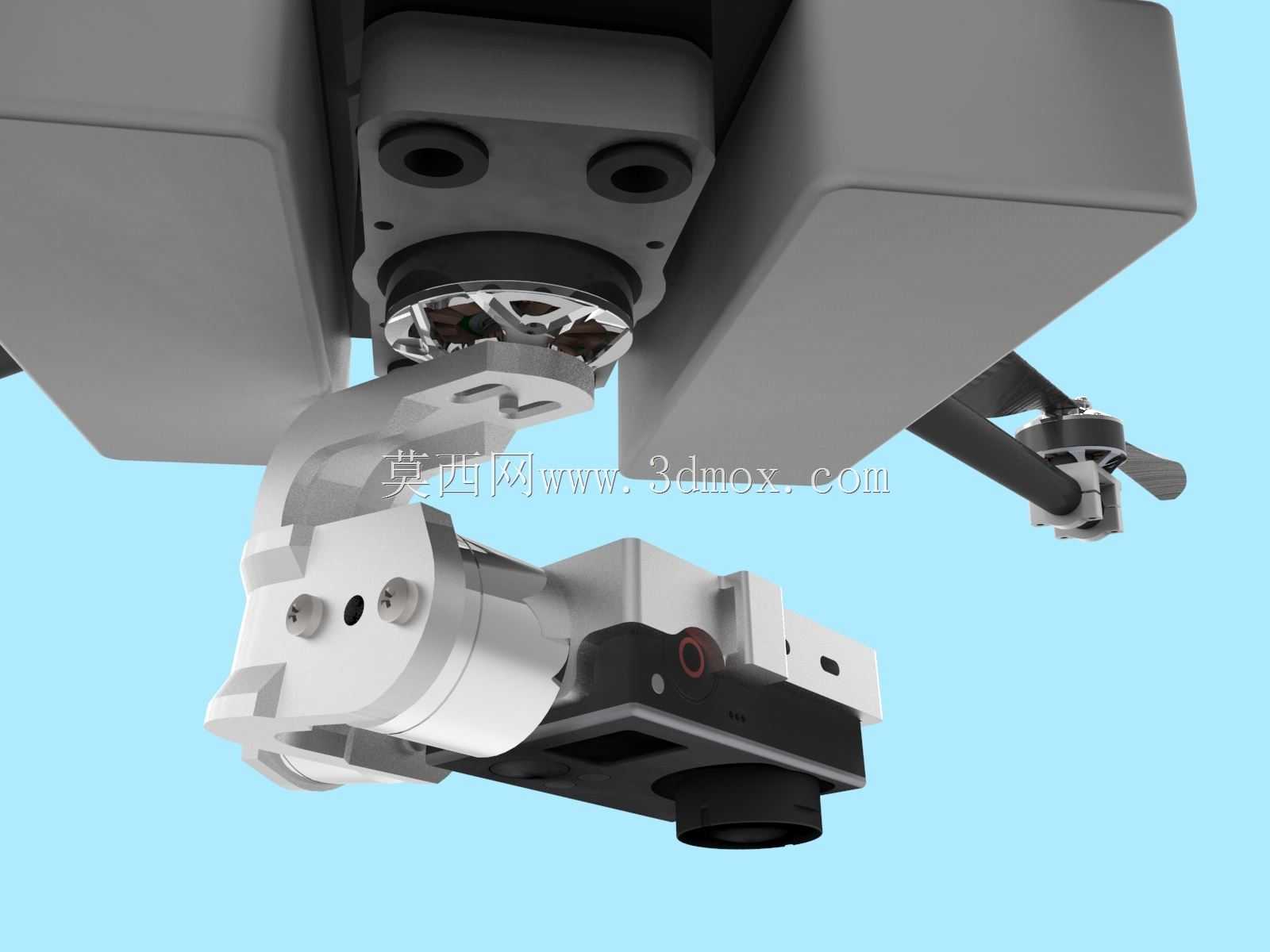

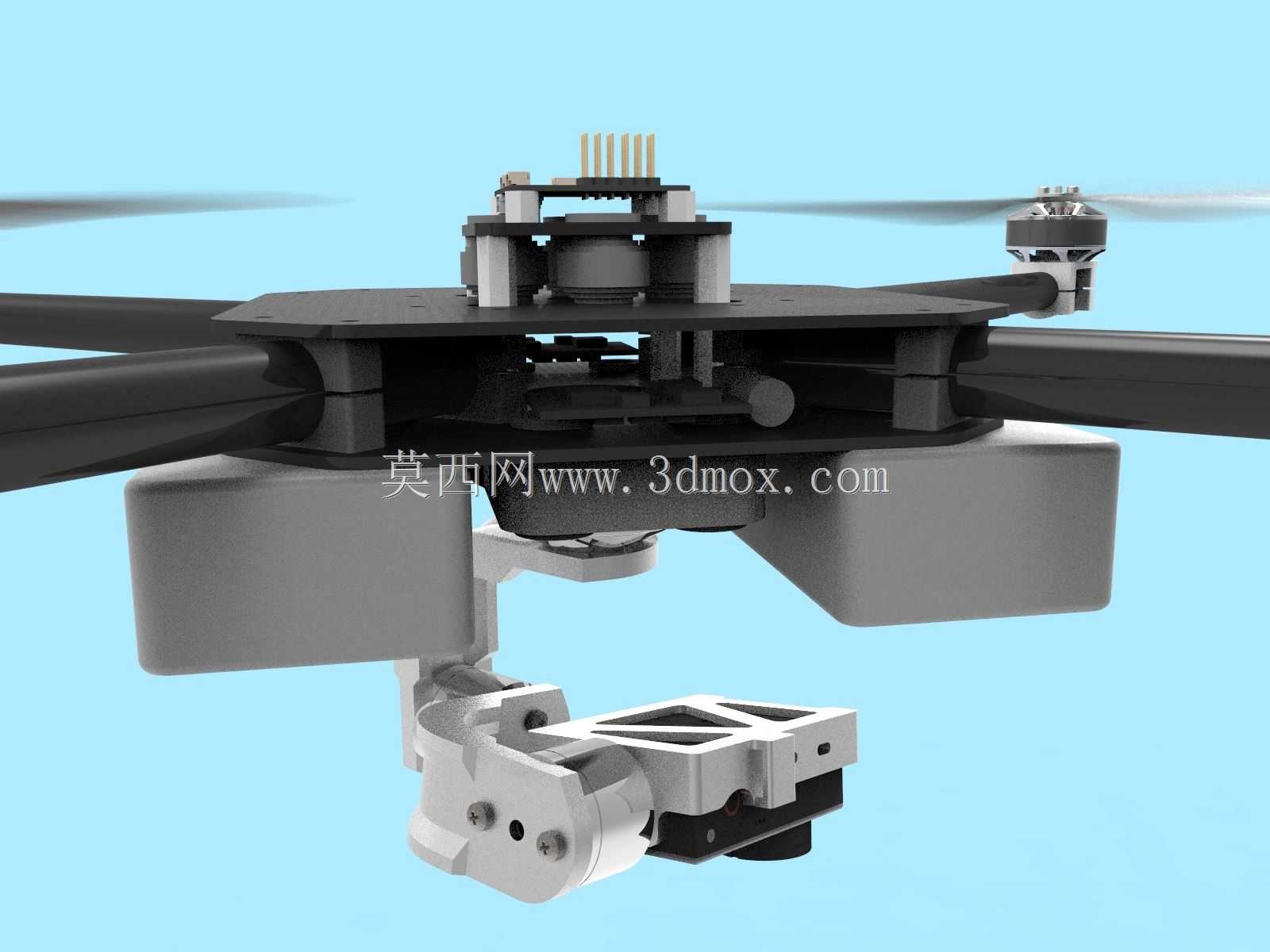

这款四旋翼飞行载具主要面向低空近景作业场景设计，可适配航拍测绘、小型物资短途投送、园区巡检、农林植保小样试验等多种低空作业需求，能够在复杂低空环境下完成稳定的悬停与航线飞行任务，为不同行业的低空作业提供可靠的硬件载体支撑。在实际作业过程中，旋翼高速转动产生的高频振动会直接传递至机身主体，若振动直接传导至飞行控制器，会导致传感器采样数据出现偏差，轻则影响飞行姿态判断精度，重则引发飞行失控风险，针对这一核心痛点，该载具在结构设计上做了针对性优化。设计团队将两组动力电池分置于机身两侧的布局区间，在两组电池的中间预留空间设置万向节连接支架，通过该支架将顶板上安装的飞行控制器与机身主承力结构相连，利用万向节的多自由度活动特性，配合支架连接处的柔性缓冲结构，过滤旋翼转动传递过来的高频振动，大幅降低飞行控制器受到的振动干扰，保障姿态传感器、定位模块的采样数据稳定准确，提升飞行过程的可控性与可靠性。机身采用机臂与中心板分体式的连接结构，四根机臂从中心板向外呈X型延伸，每根机臂末端安装动力电机与螺旋桨组件，机臂与中心板的连接位置做了加强处理，可承受飞行过程中产生的拉力与扭转载荷，避免机臂出现松动或形变。中心板采用上下双层叠合的结构设计，上层板用于安装飞行控制器、定位模块等核心电控组件，下层板预留了通用挂载接口，可根据不同作业需求快速更换航拍相机、小型投放装置、检测传感器等不同的作业载荷，吊挂接口的连接位置做了载荷分散设计，避免挂载重量集中导致中心板局部受力过大出现形变。机身整体的安装边界充分考虑了运输与快速部署的需求，机臂可采用快拆结构设计，拆卸后整体收纳尺寸可控制在常规双肩背包的容纳范围内，无需大型运输设备即可完成转场作业。中心板上的电控组件安装位预留了充足的布线空间，所有走线可沿机臂内部的线槽布置，既避免线材外露在飞行过程中被气流吹动产生干扰，也能减少线材老化破损的风险。万向节支架的活动行程做了合理限位，既保证足够的振动缓冲余量，也避免支架活动幅度过大导致飞行控制器出现过度位移，影响电控组件的接线稳定性。吊挂组件与中心板的连接采用标准的快装接口，无需额外工具即可完成载荷的更换，适配不同场景下的快速切换需求，整体结构在保证结构强度的前提下尽可能控制自重，提升载具的有效载荷能力与续航表现。
