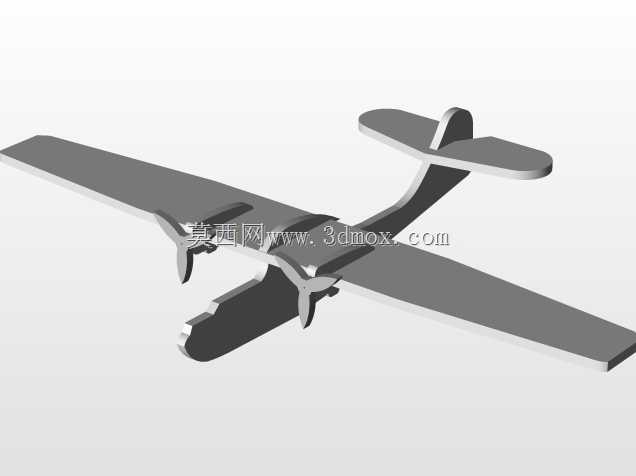

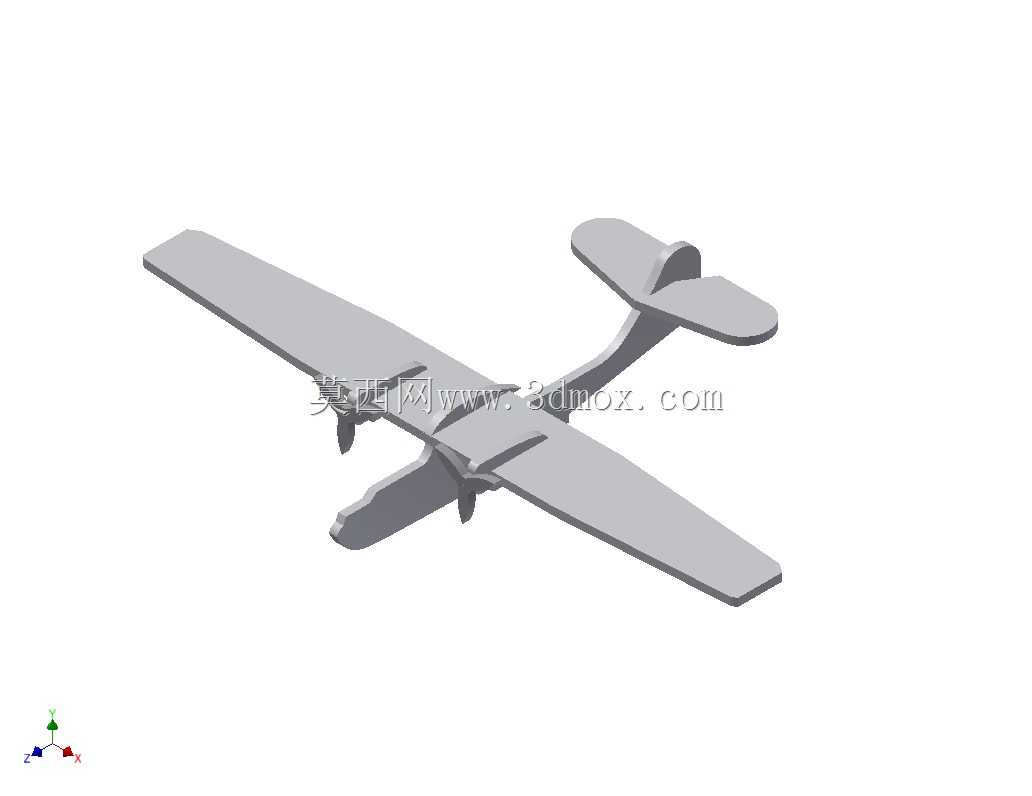

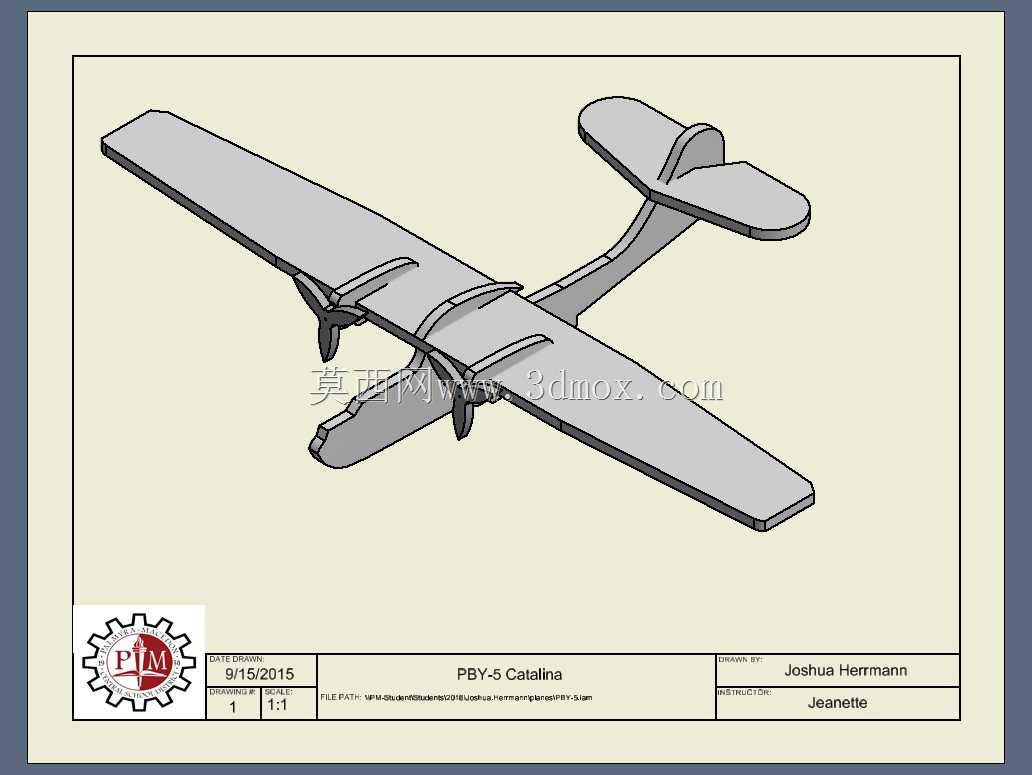

简易PBY-5泡沫飞机造型结构设计

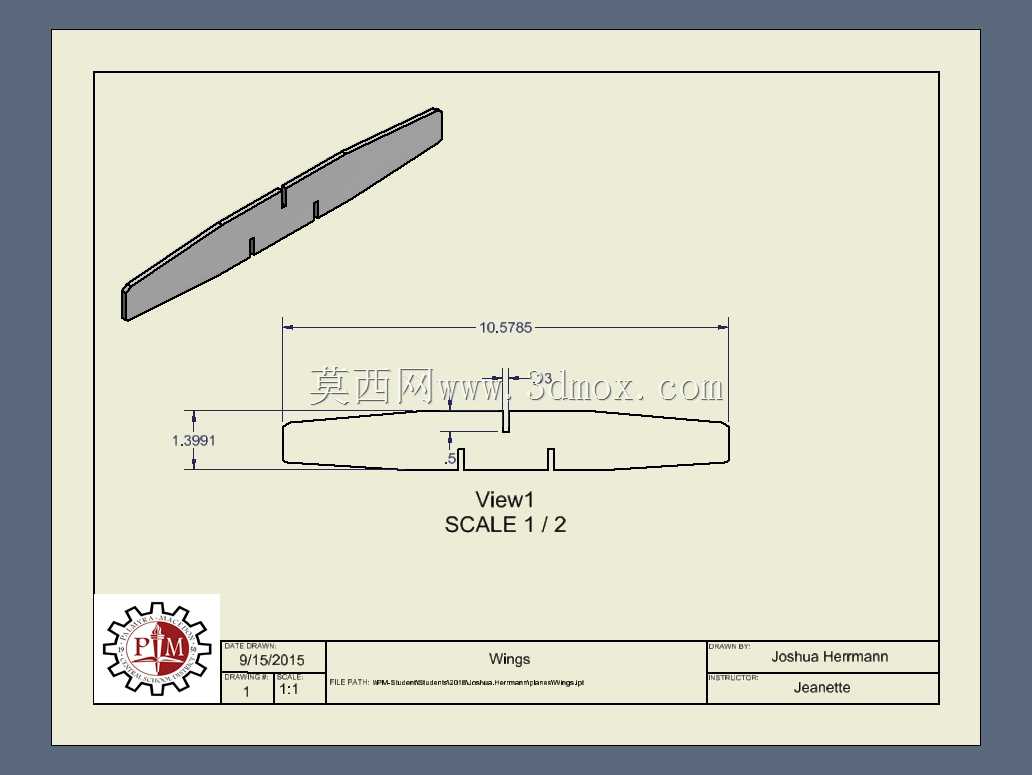

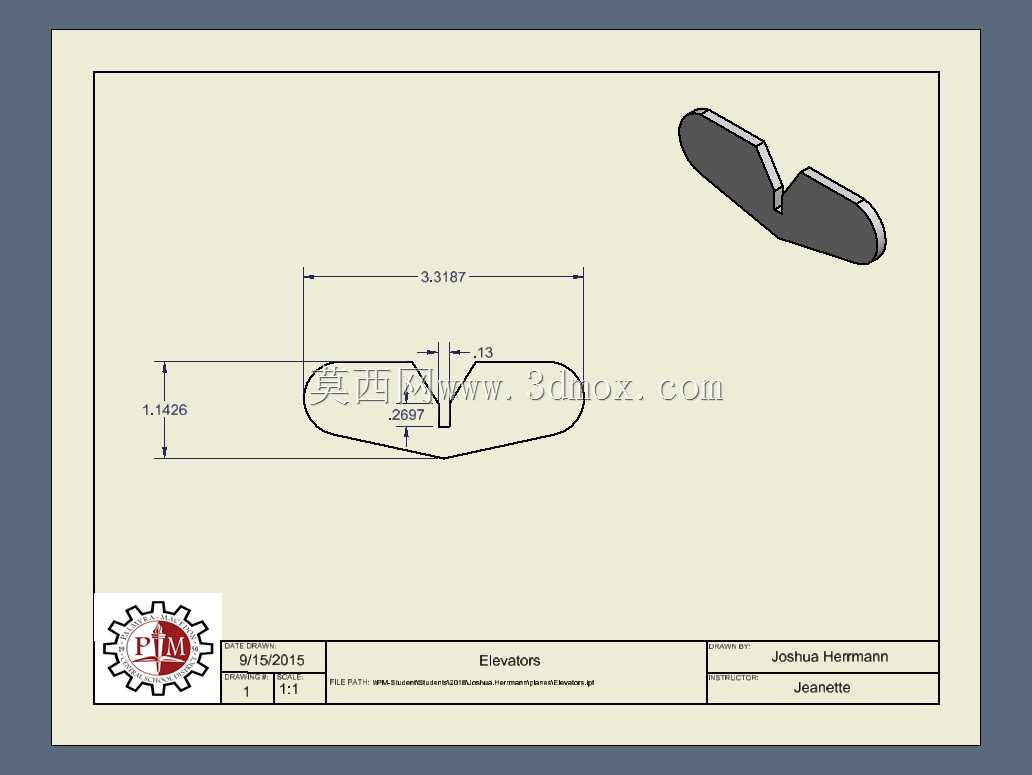

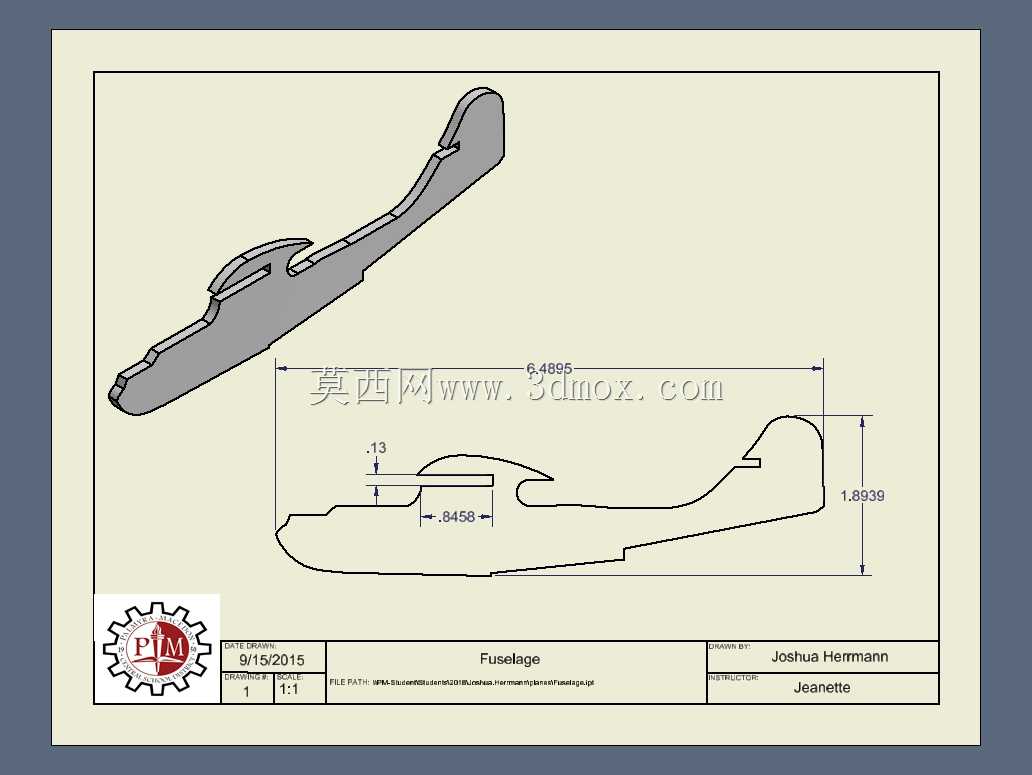

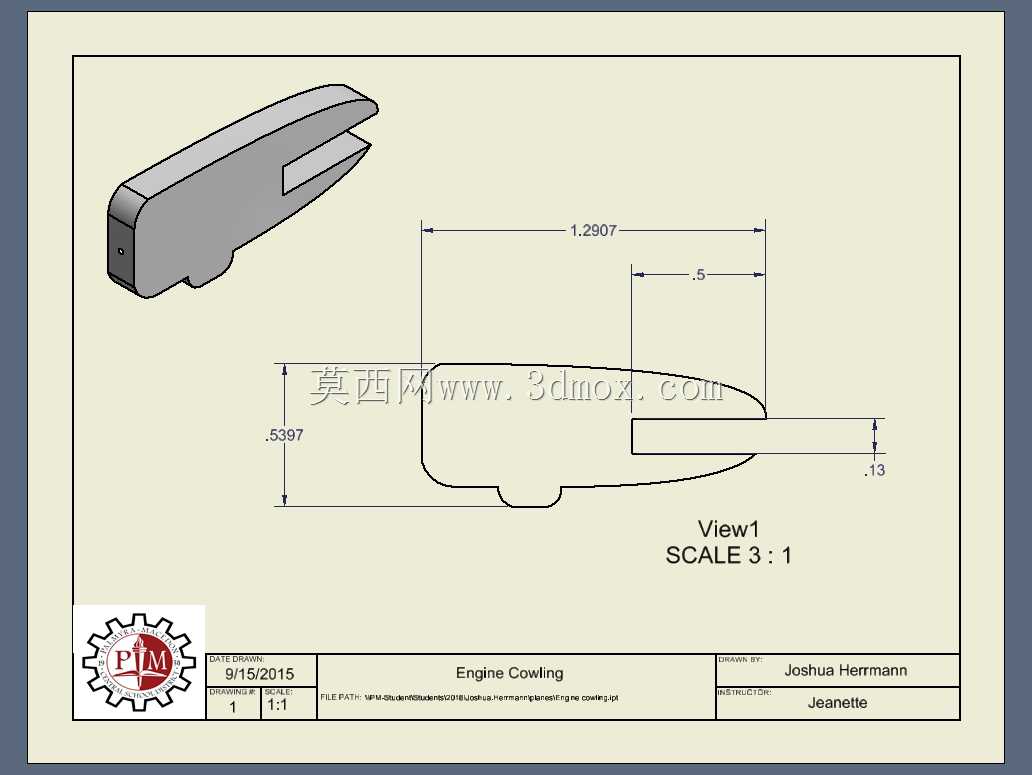

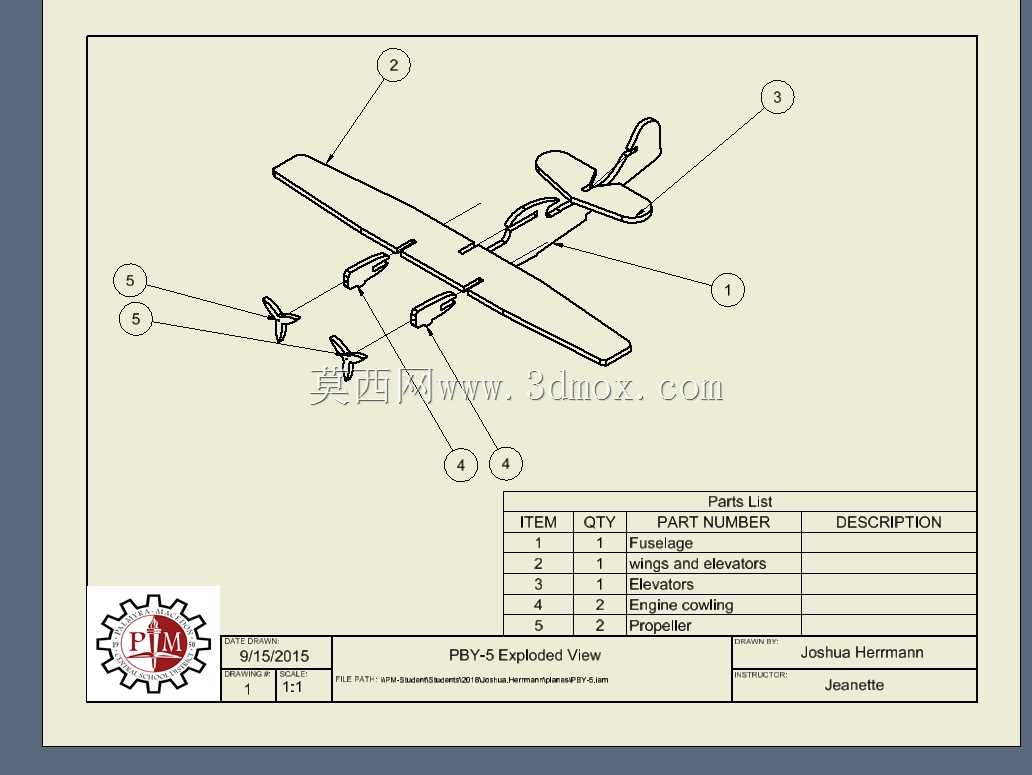

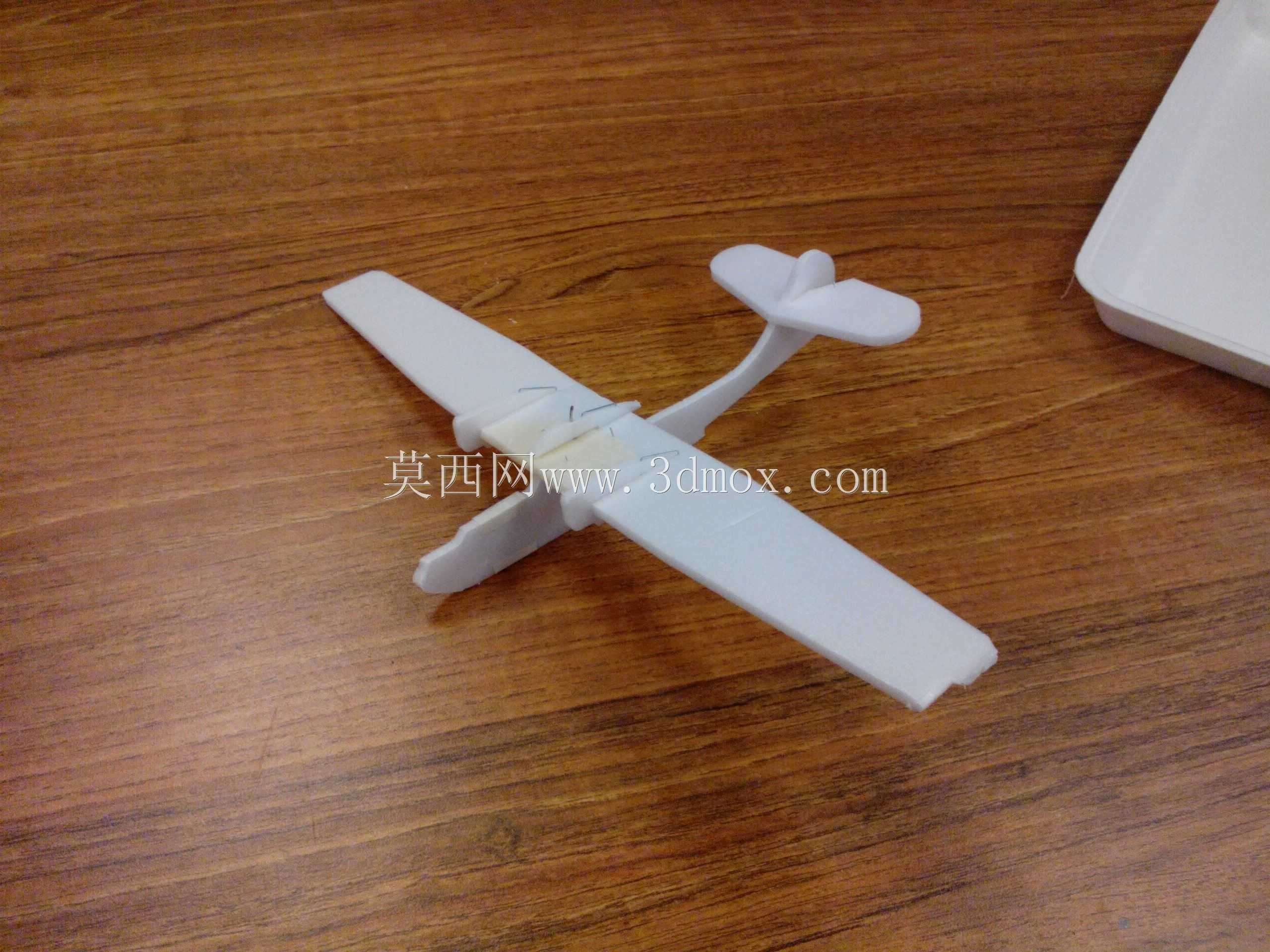

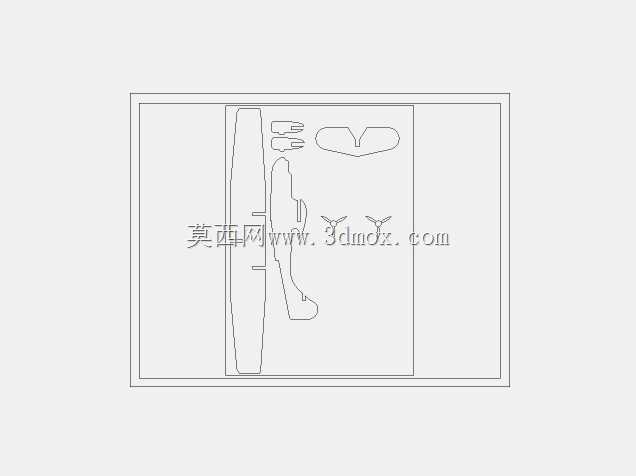

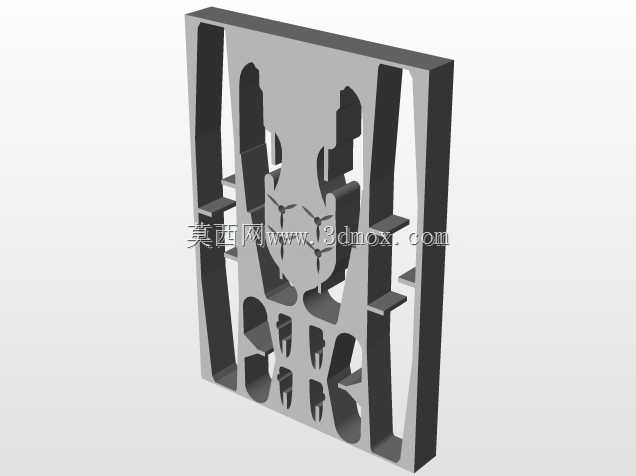

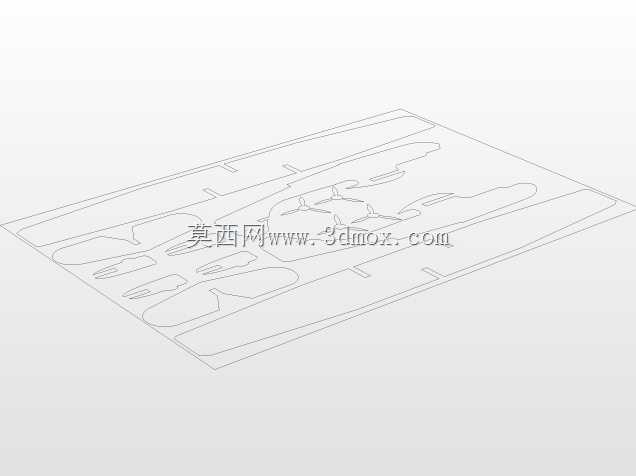

该泡沫飞机造型复刻经典双发水陆两栖飞行器的外观特征，主要面向航模爱好者手工制作、青少年航空科普教学、静态场景摆件搭建等应用场景，既可以作为激光切割泡沫板材的加工参照，制作出可完成低速滑翔飞行的轻量航模，也能按比例缩放后作为航空主题展陈、沙盘场景的配套微缩构件，适配户外休闲飞行、校园科技节展示、航模入门实操练习等多种实际使用需求。在功能特性层面，该设计保留了原型机高置上单翼、船型机身、双发动机舱、尾翼支撑结构的核心布局，这种布局应用在泡沫材质航模上时，能够凭借宽大的机翼面积获得充足的低速升力，降低飞行过程中的失速风险，同时船型机身的造型预留了后续加装水动浮件的改装空间，既可以在平整草地、铺装路面完成滑跑起降，也能经过简单改装后实现水面起降，适配不同爱好者的飞行场景需求。从设计思路来看，整体造型做了大量适合泡沫加工的简化处理，去掉了原型机上复杂的曲面凸起、舷窗细节、起落架收放结构等不适合泡沫板材切割制作的部分，所有外轮廓线条都做了顺滑过渡处理，相邻部件的拼接位置预留了统一的安装插接余量，不需要复杂的曲面热弯或者3D打印辅助件，仅靠激光切割的泡沫板材搭配常用的航模粘接剂就能完成整体组装，大幅降低了入门爱好者的制作门槛，也减少了加工过程中的材料损耗。在外形尺寸与安装边界层面，该造型的机翼展长与机身长度比例严格参照原型机的气动比例设置，机身重心位置预设在机翼弦长三分之一处，组装时只需要将动力组件、配重块调整到预设的重心区间内，就能保证基础的飞行稳定性；双发动机舱的安装位置与机翼主梁位置重合，能够将动力组件的重量直接传递到机翼主承力结构上，避免飞行过程中发动机舱脱落或者机翼变形；尾翼部分的水平尾翼、垂直尾翼都预留了与机身尾杆的插接接口，安装时不需要额外做角度校准，就能保证尾翼与机翼的相对角度符合低速飞行的气动要求，尾翼与机身的连接位置做了加宽处理，能够承受轻量飞行过程中的气流冲击，减少降落时的尾翼损坏概率。整体结构没有复杂的内部承力框架，依靠泡沫板材自身的厚度和拼接后的整体结构就能满足轻量航模的强度要求，既适合个人爱好者单件加工制作，也适合作为科普教学的批量制作套件使用。
