飞机空中受油对接装置结构设计

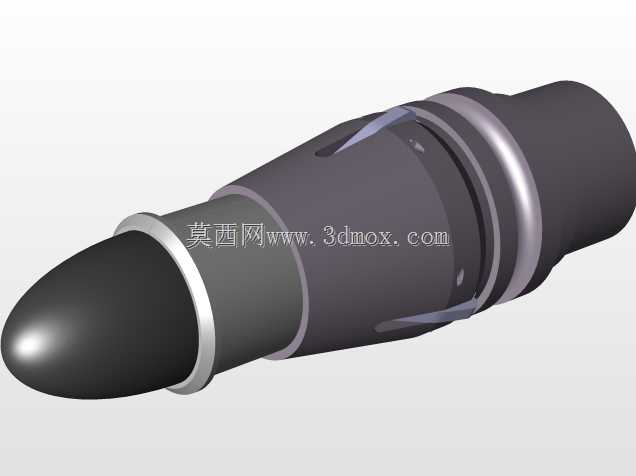

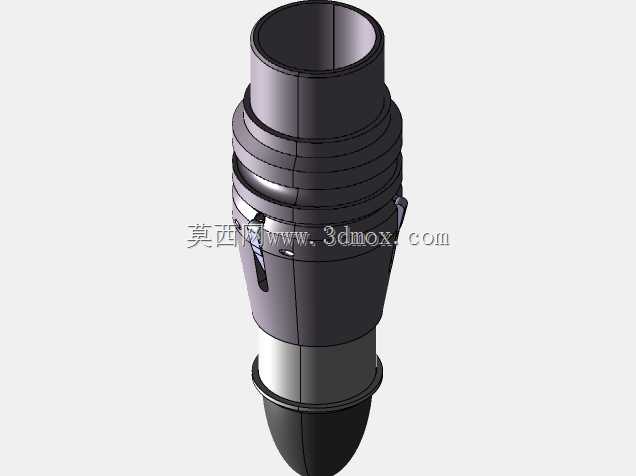

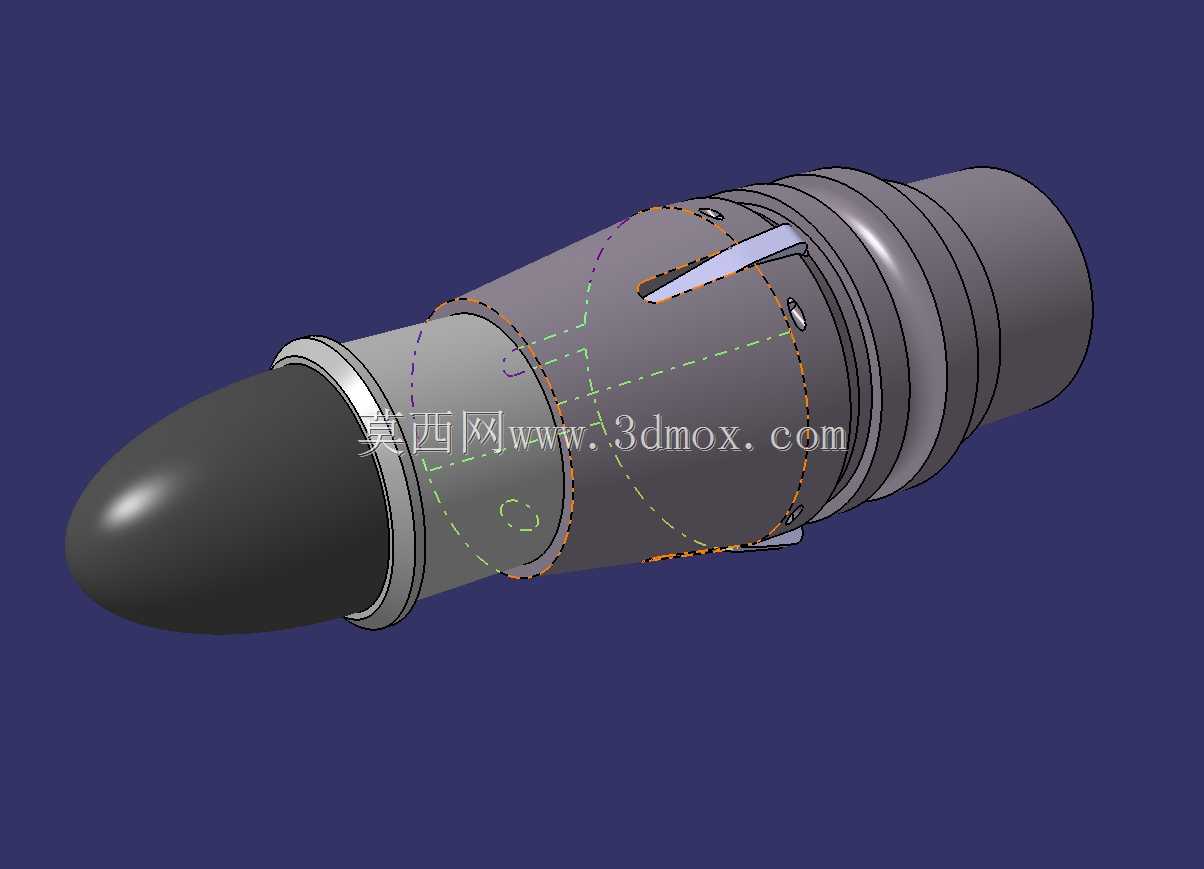

该装置为硬管加油制式下配套在受油机机身侧部的对接接头组件，主要应用于跨区域长航程飞行、远程战备巡航、大规模转场任务等场景下的空中燃油补给作业，是空中加油系统中直接承担对接锁定、燃油通断、密封承压功能的核心终端部件，安装在受油机机身预设的受油口位置，与机身内部燃油输送管路直接连通。从实际作业逻辑来看，当加油机的硬式加油管完成姿态调整、对准受油机的该接头位置后，接头上的导向结构会引导加油管探头精准插入对接腔，内部的弹性锁止机构会在探头插入到位后自动完成卡紧锁止，避免飞行过程中气流扰动、机身姿态变化导致对接脱落，同时接头内置的密封组件会在对接完成后形成环形密封面，能够承受加油作业时的管路油压，杜绝高空低压低温环境下的燃油渗漏问题。在设计思路上，该接头整体采用流线型整流外形，外露的端头部分做了圆弧钝头处理，能够大幅降低飞行过程中的空气阻力，减少接头部位产生的气动紊流对机身周边流场的干扰，同时外壳的分段式结构设计兼顾了气动外形完整性与内部组件的装配检修需求，外壳表面预留的检修口盖可以在不拆卸整个接头的情况下完成内部密封件、锁止弹簧的更换维护。接头的主体结构采用分段同轴设计，从前端的导向头到中部的锁止腔、再到后部的管路连接段，各段的同轴度公差控制在较高精度范围内，保证加油探头插入时不会出现卡滞偏斜；安装边界上，接头后部的连接法兰采用标准航空管路对接尺寸，能够匹配多数现役战机的机身受油口安装位，法兰周边的固定孔位按照航空紧固件标准排布，安装时只需将接头与机身内部燃油管路对接后，通过周边的紧固螺栓完成固定即可，不需要对机身原有结构做额外改装。接头内部还集成了压力平衡结构，在对接前能够平衡接头内部与外部高空环境的气压差，避免对接瞬间出现压力冲击导致燃油喷溅，锁止机构配套的脱开触发结构能够在加油完成、加油管准备撤离时自动解锁，同时在两机相对位置超出安全范围时能够触发应急脱开，避免拉扯造成机身结构或加油管路损坏，整体结构在满足加油功能需求的同时，充分考虑了高空复杂工况下的可靠性与维护便捷性。
