RC航模副翼舵机POM材质固定摇臂结构

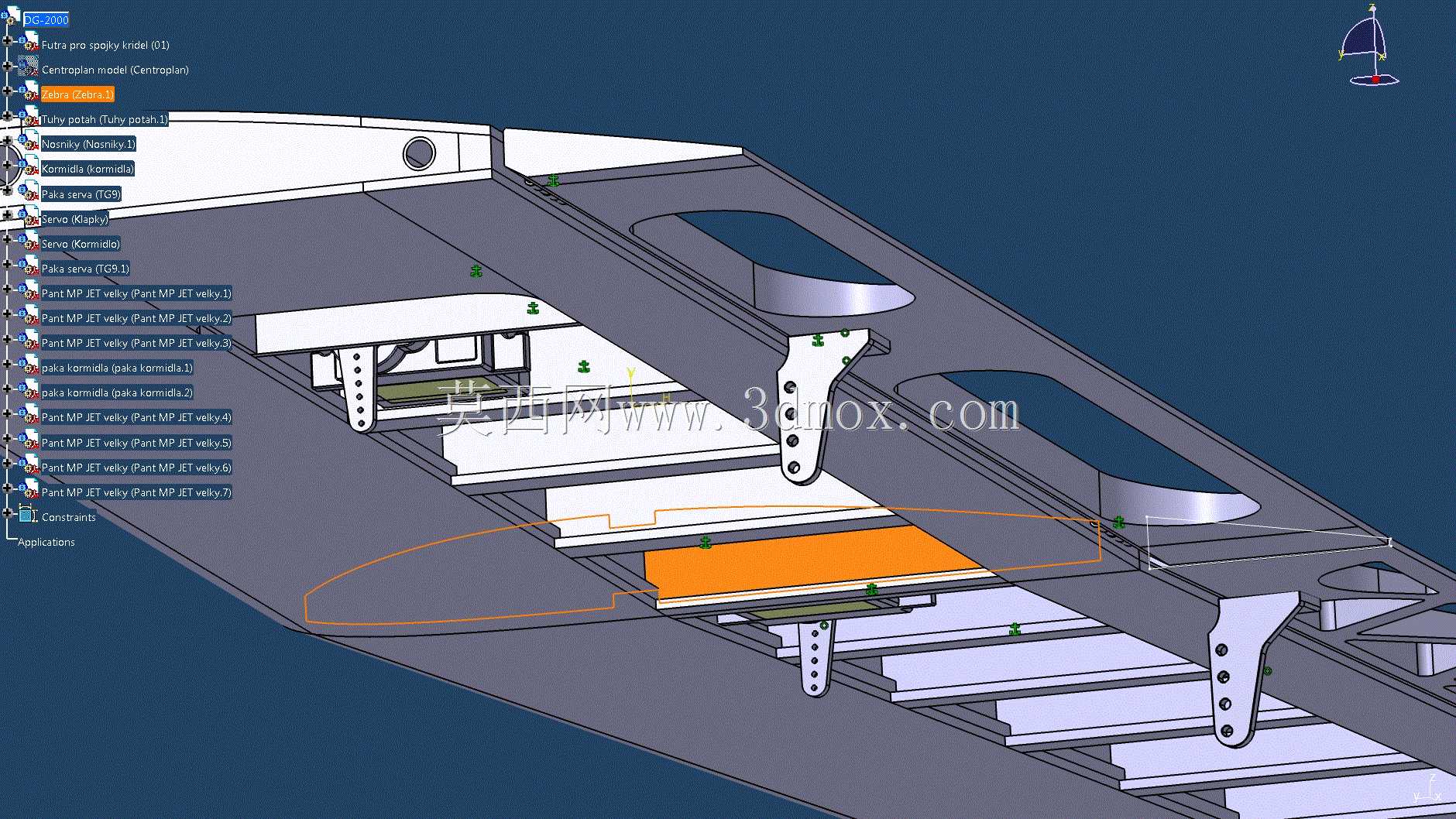

该构件为RC遥控航空模型配套的舵机传动摇臂，采用POM聚甲醛材质加工成型，主要应用于固定翼航模的副翼、升降舵、方向舵等操纵面的动力传递场景，是航模操纵系统中连接舵机输出轴与舵面连杆的核心受力部件，承担舵机扭矩输出传导、舵面偏转角度精准控制的核心作用，直接影响航模飞行过程中姿态调整的响应精度与操控稳定性。

从结构设计来看，构件整体采用L型一体化成型布局，底部为方形安装基座，基座上开设两个同轴度精准控制的圆形安装孔，用于将整个摇臂构件固定在航模机身内部的预设安装位上，安装孔的孔位公差严格控制在航模装配要求范围内，可适配主流规格的航模安装螺丝，安装后基座与机身贴合面平整无翘曲，能够承受舵机高频往复动作带来的振动与冲击载荷，避免长期使用后出现安装松动、位置偏移的问题。竖直臂身部分采用等厚加强结构，臂身与基座连接处设置大圆弧过渡加强筋，有效分散舵机拉动连杆时产生的应力集中，避免大舵量输出时臂身出现断裂变形；竖直臂身上沿长度方向等距排布三个圆形连接孔，可根据航模舵面的舵量需求、舵机安装位置的距离差异，灵活选择不同的孔位连接操纵连杆，实现舵面偏转角度的适配调整，满足不同翼展、不同操纵力矩需求的航模装配要求。

设计过程中充分考虑POM材料的自润滑特性与抗疲劳性能，臂身的所有棱边均做倒圆角处理，既避免装配过程中锐边划伤操纵连杆或航模内部的布线，也能减少应力集中点提升构件的整体使用寿命；构件的整体外形尺寸紧凑，安装边界充分适配小型固定翼航模机身内部的狭窄安装空间，不会与机身内部的电池、接收机、电调等其他电子元器件产生装配干涉，安装后整体重心偏移量控制在极小范围内，不会对航模的整体飞行配平造成额外负担。在实际飞行场景中，该摇臂能够快速响应舵机的转动指令，无虚位、无迟滞地将舵机的转动转化为舵面的精准偏转，在频繁的往复操纵过程中，POM材质的耐磨特性能够长期保持连接孔的尺寸精度，避免长期磨损产生的舵面虚位问题，保障航模飞行操控的精准度与可靠性。
