Rotax912配套电动可变螺距螺旋桨结构

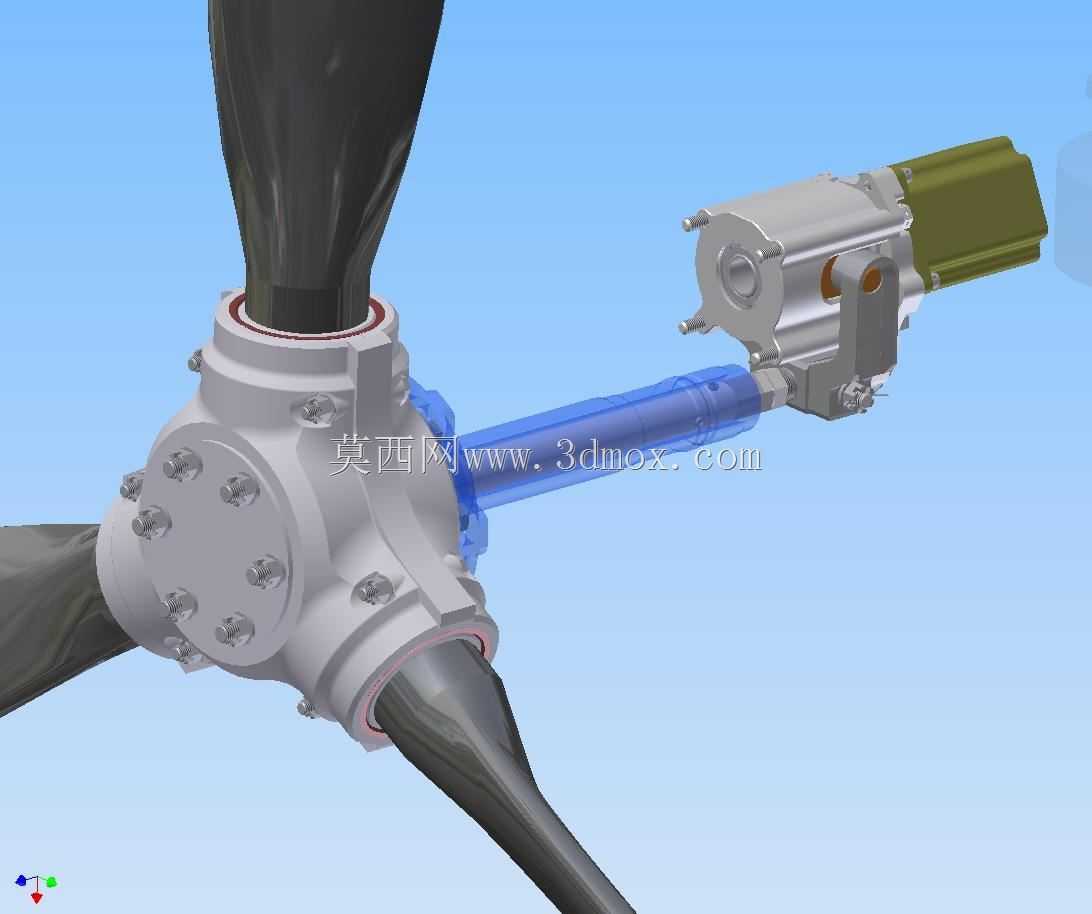

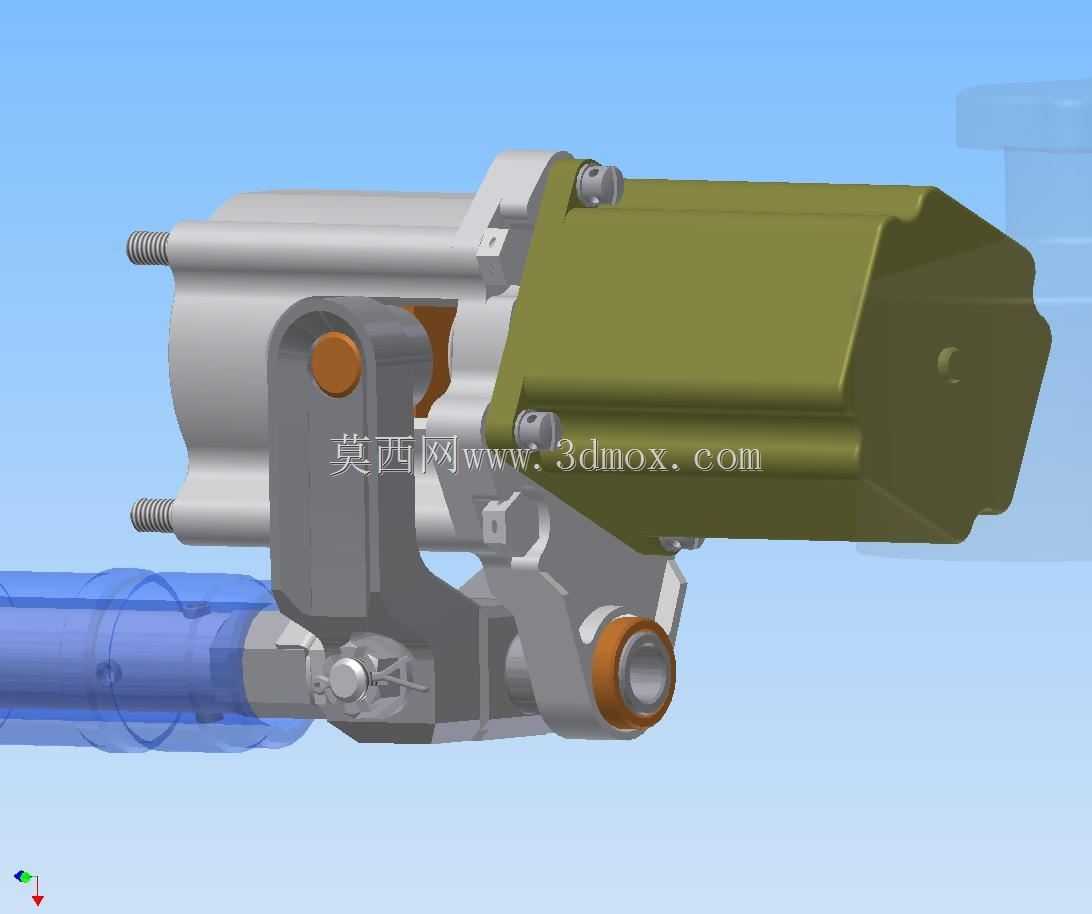

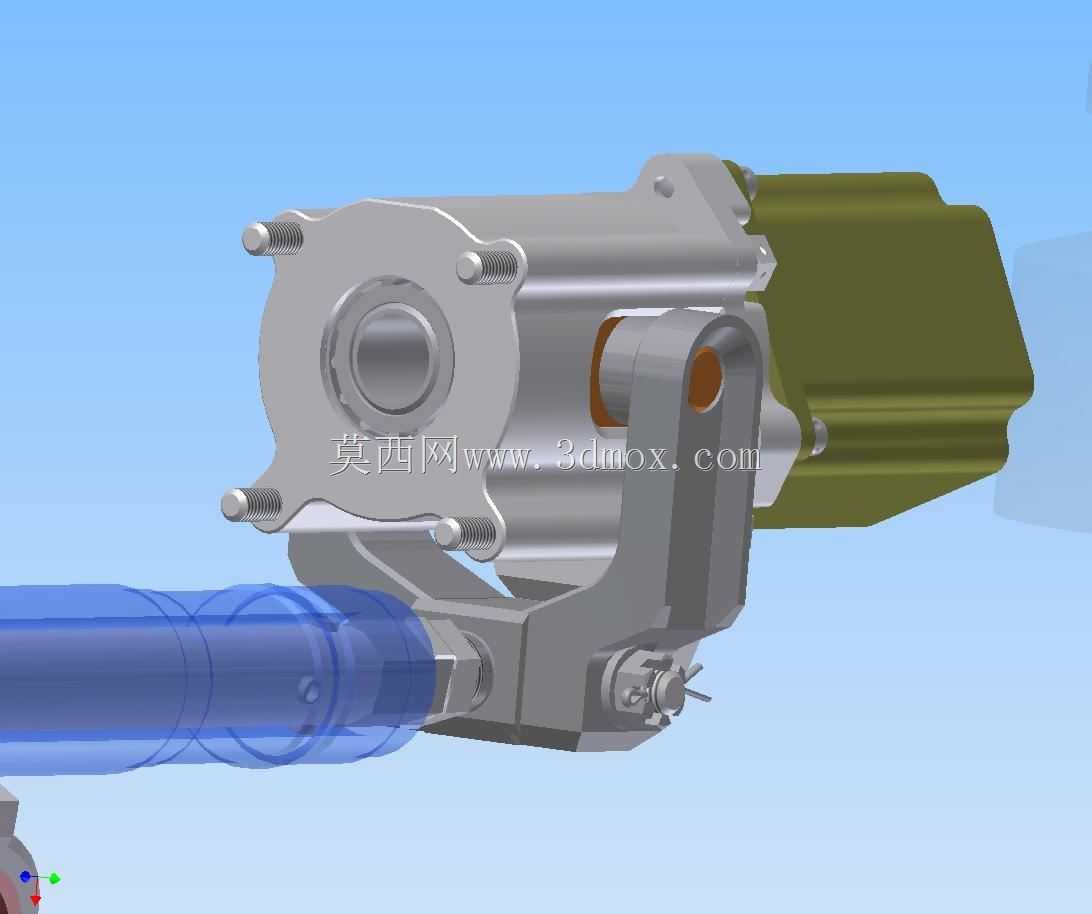

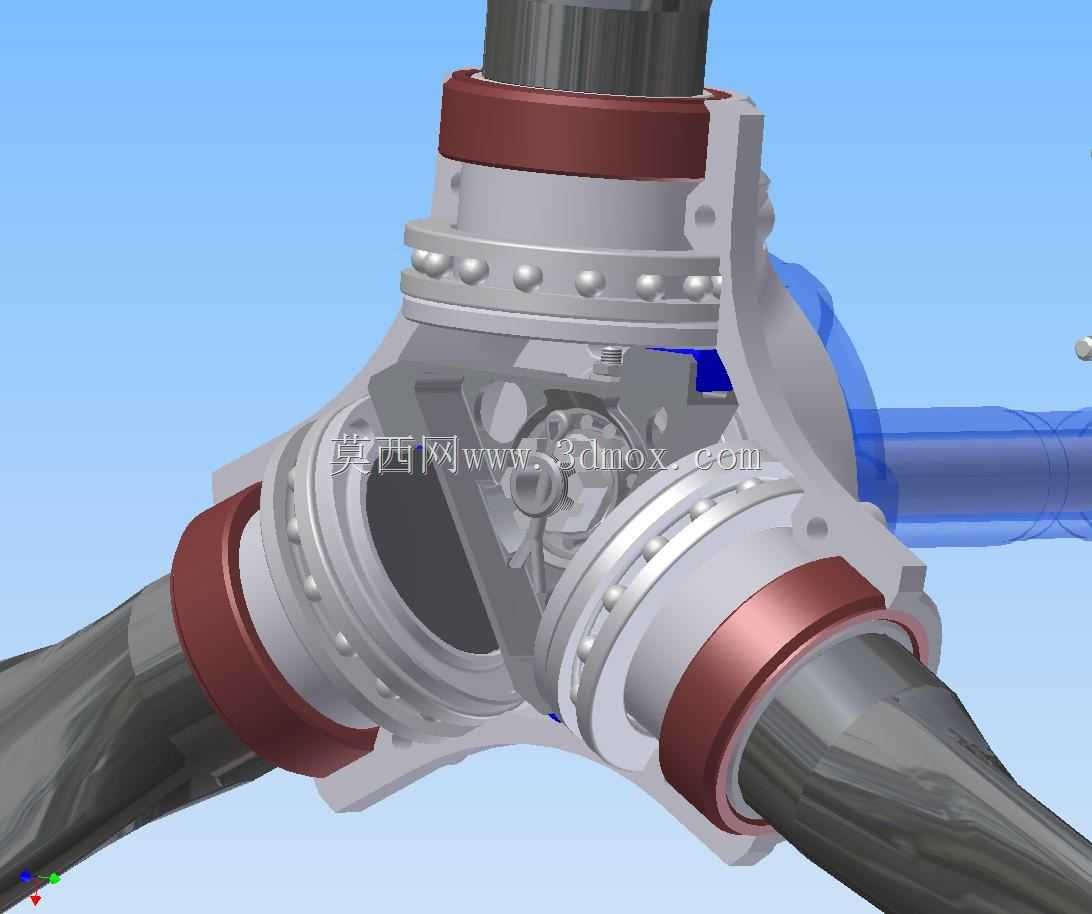

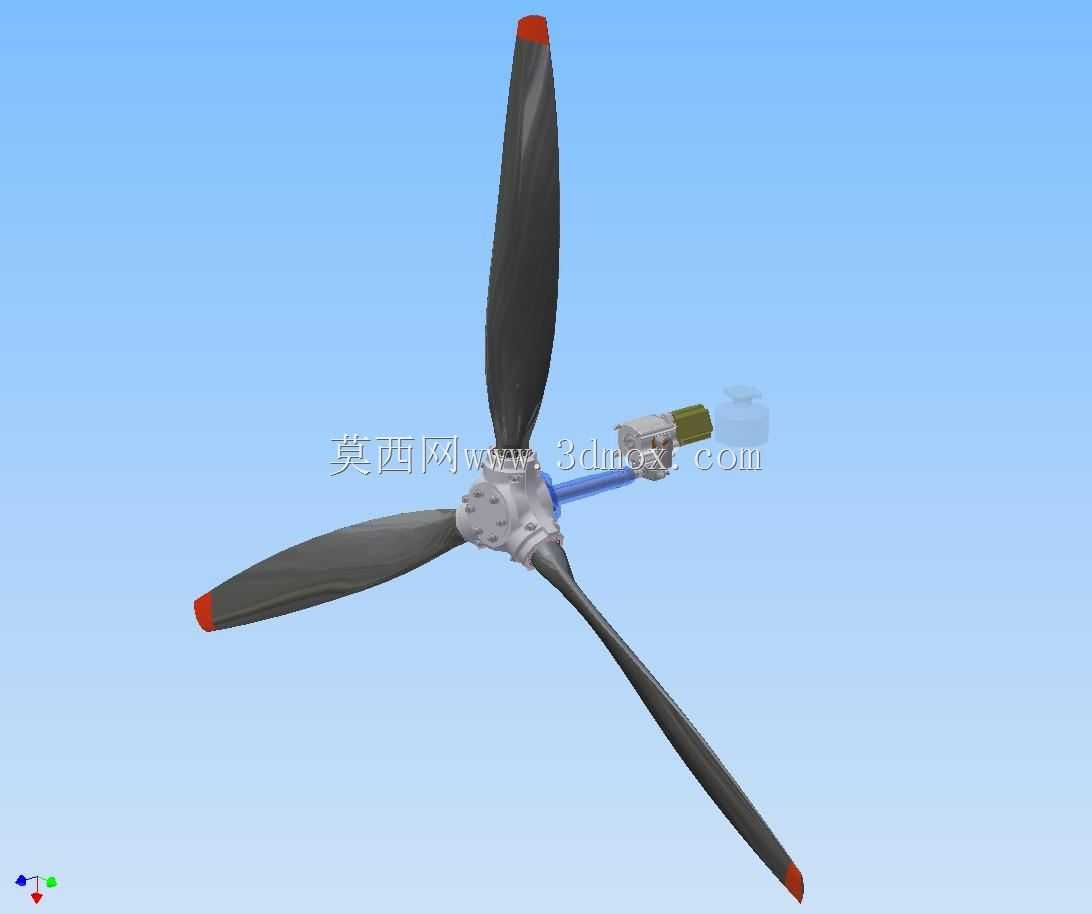

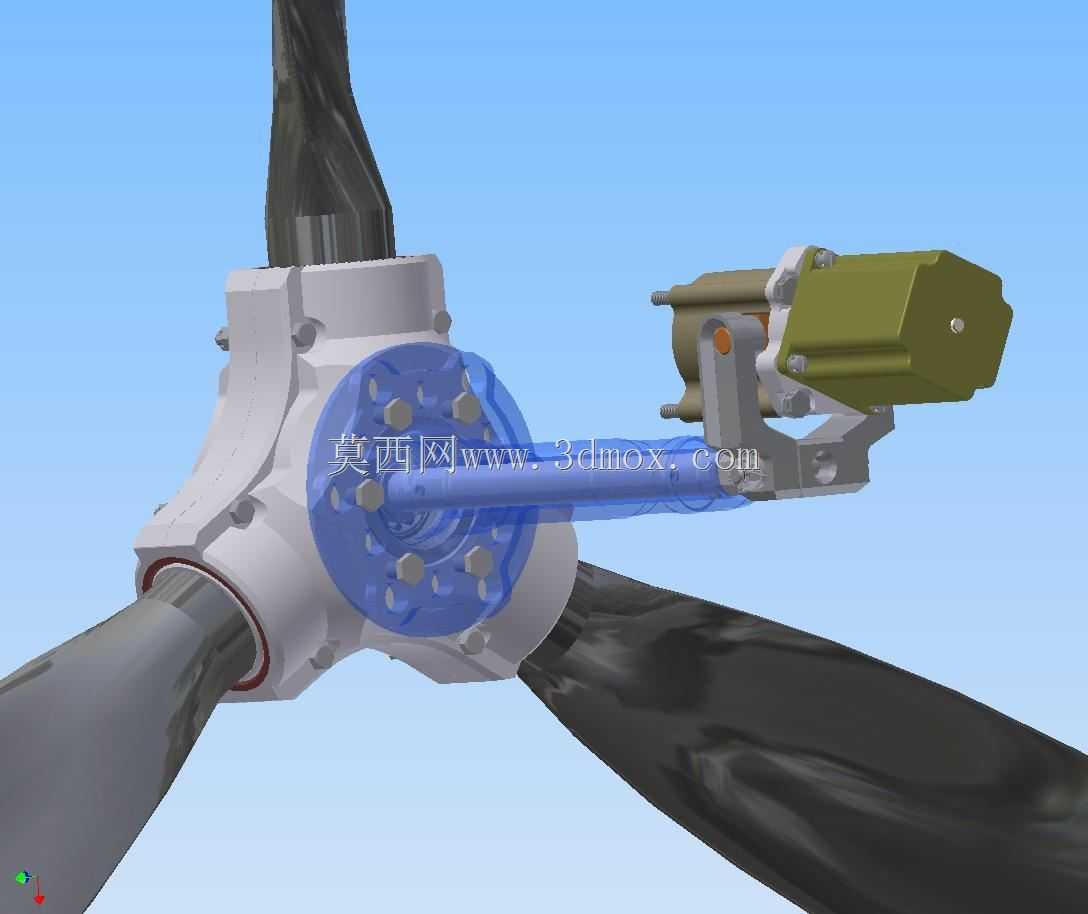

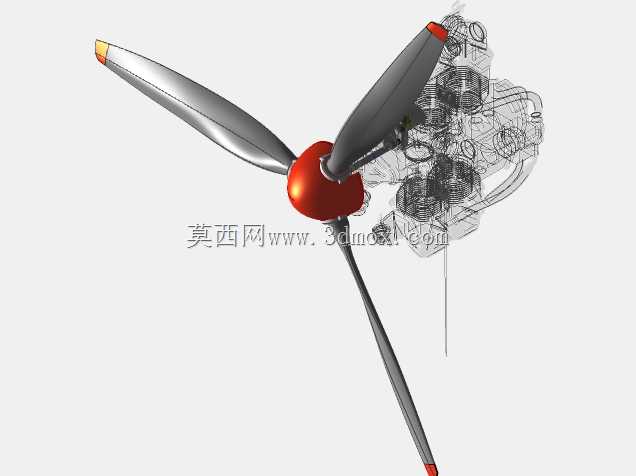

该变螺距螺旋桨主要适配轻型通用航空飞行器、小型自转旋翼机以及轻型运动类飞机的动力输出端，直接与Rotax系列航空活塞发动机的输出轴对接，是轻型航空器动力系统中将发动机旋转动能转化为飞行推力的核心执行部件，在实际飞行作业中承担着不同飞行工况下推力调节、飞行姿态适配的关键作用，能够在起飞爬升阶段提供更大静推力缩短滑跑距离，在巡航阶段优化桨叶攻角降低动力损耗提升燃油经济性，在降落阶段配合油门调整实现阻力辅助减速，大幅提升轻型飞行器的全工况飞行适配能力。整套结构采用三桨叶布局设计，核心的桨毂集成了桨叶安装定位、变距传动、载荷承载的多重功能，桨毂本体采用高强度航空铝合金材质的分体拼接结构，周向均匀分布三个桨叶安装接口，每个接口处设置有多层密封结构与旋转支撑轴承，既可以保证桨叶在承受大拉力载荷时的旋转自由度，又能阻挡飞行过程中的雨水、沙尘进入桨毂内部损伤传动构件。配套的变距驱动单元采用步进电机作为动力源，通过蓝色的传动连杆机构将电机的旋转运动转化为三个桨叶同步的角度偏转动作，传动链路中设置有位置反馈构件，能够精准控制每一片桨叶的偏转角度，保证三个桨叶的攻角始终保持一致，避免出现桨距差引发的振动问题。设计过程中充分考虑了航空部件的轻量化与可靠性平衡，桨叶采用翼型优化的曲面构型，从根部到梢部完成了翼型扭转与弦长渐变设计，既保证了气动效率，又控制了整体转动惯量，降低变距驱动的负载需求；桨毂与发动机对接的法兰接口完全匹配对应型号发动机的输出轴安装尺寸，安装边界充分考虑了发动机整流罩的内部空间，整套变距驱动机构的外轮廓不会与发动机周边的散热构件、油路管线、点火系统部件发生干涉，安装时仅需完成法兰对接、传动连杆校准、驱动线路连接即可完成装配，不需要对发动机原有安装结构做额外改装。整套变距机构的桨叶偏转角度覆盖了从起飞大桨距到巡航小桨距的全范围需求，传动过程中无明显传动间隙，变距响应速度能够满足轻型飞行器的飞行操作需求，桨叶与桨毂的连接结构设置有防松保险构件，能够承受长时间飞行过程中的交变载荷与振动冲击，避免出现连接松动的安全隐患。
