飞翼布局遥控航模飞行器结构设计

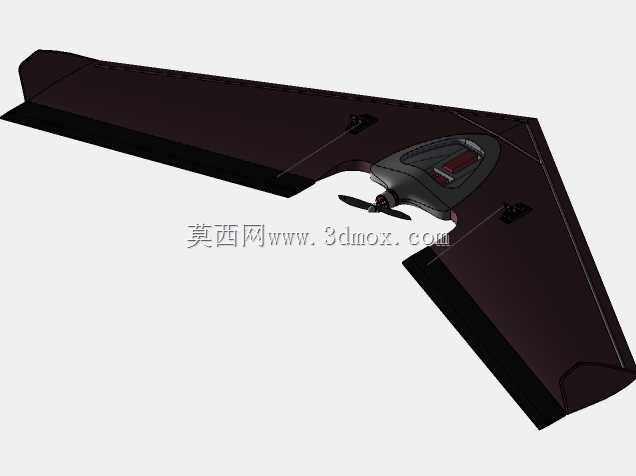

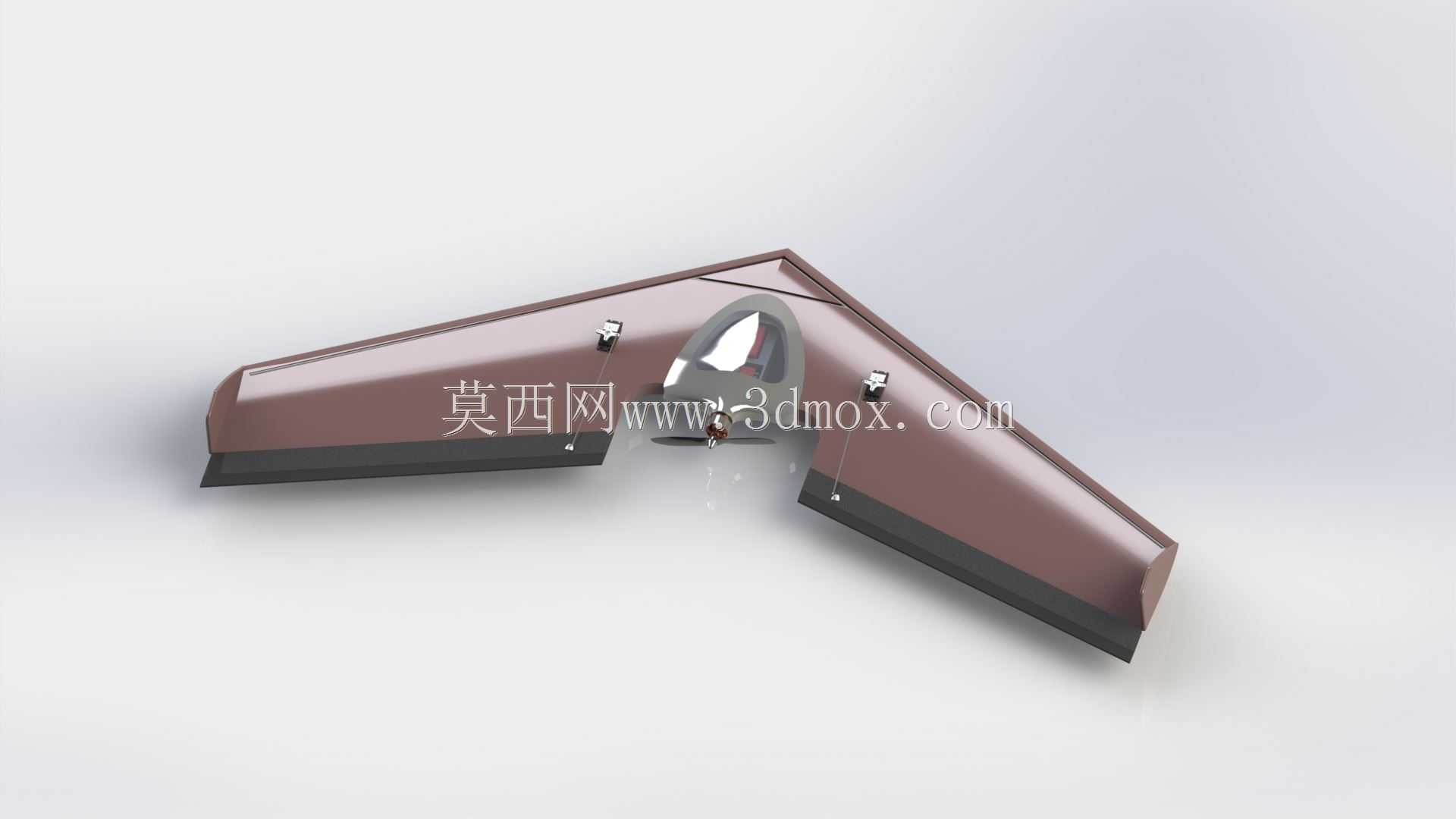

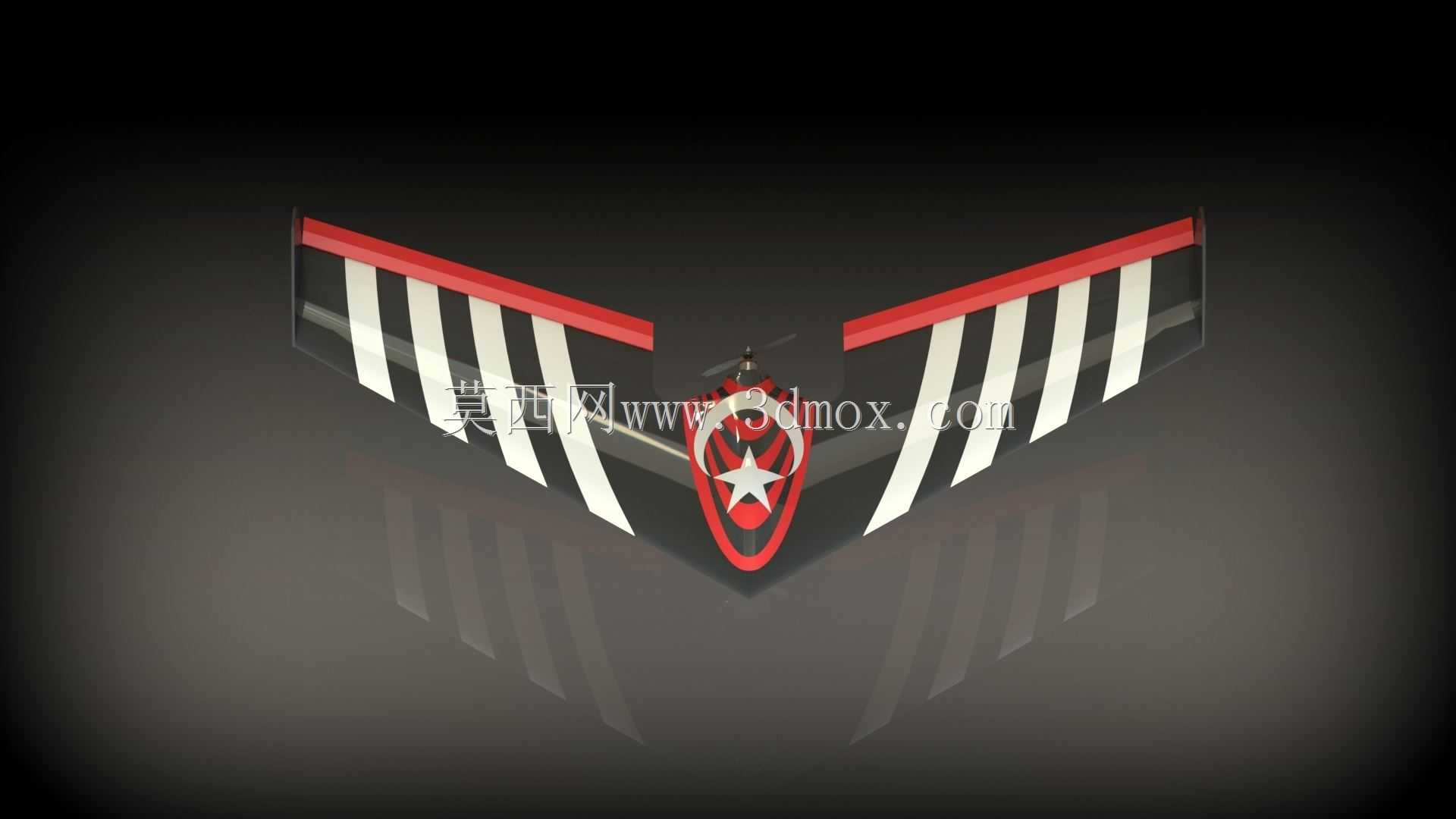

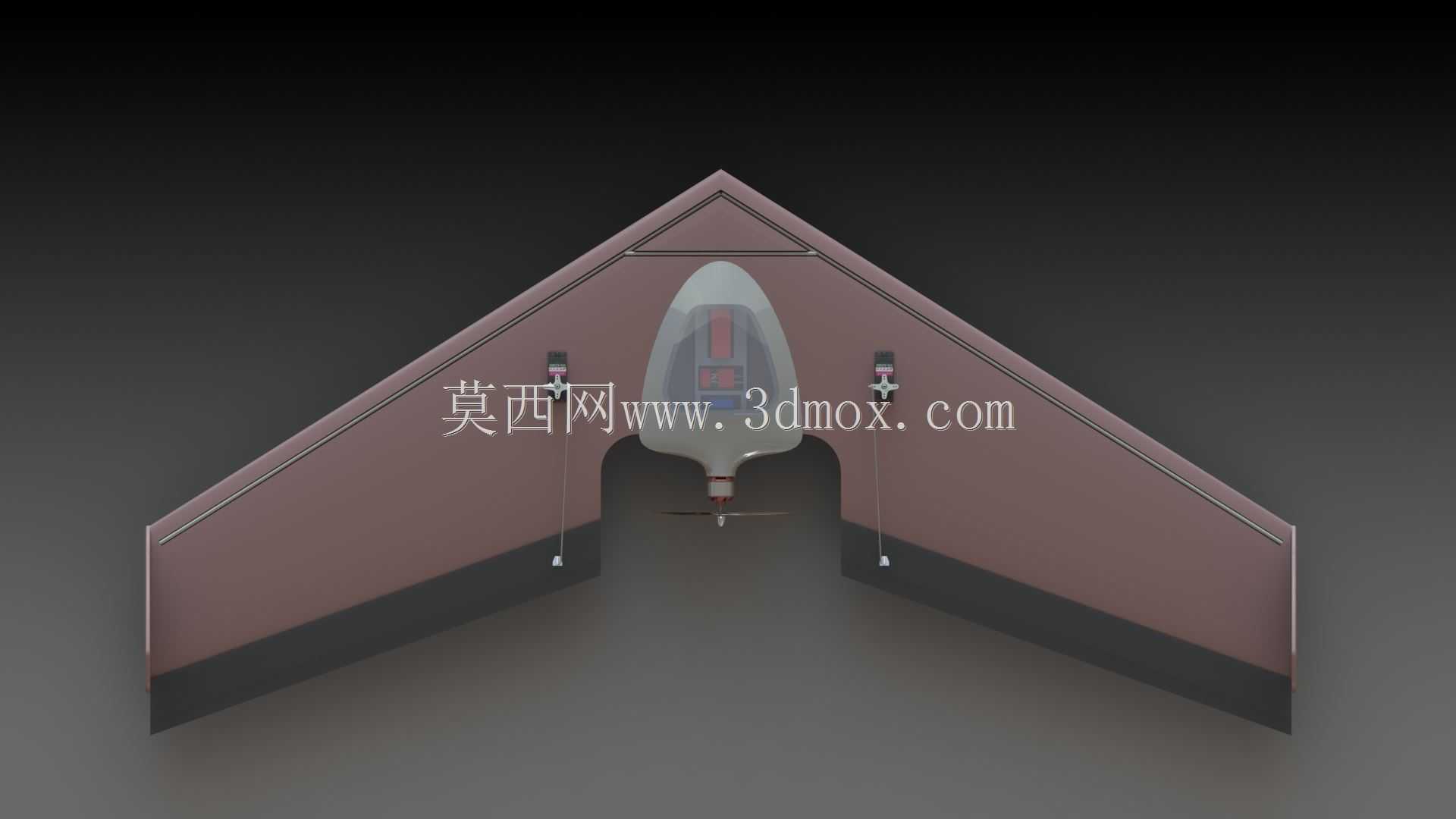

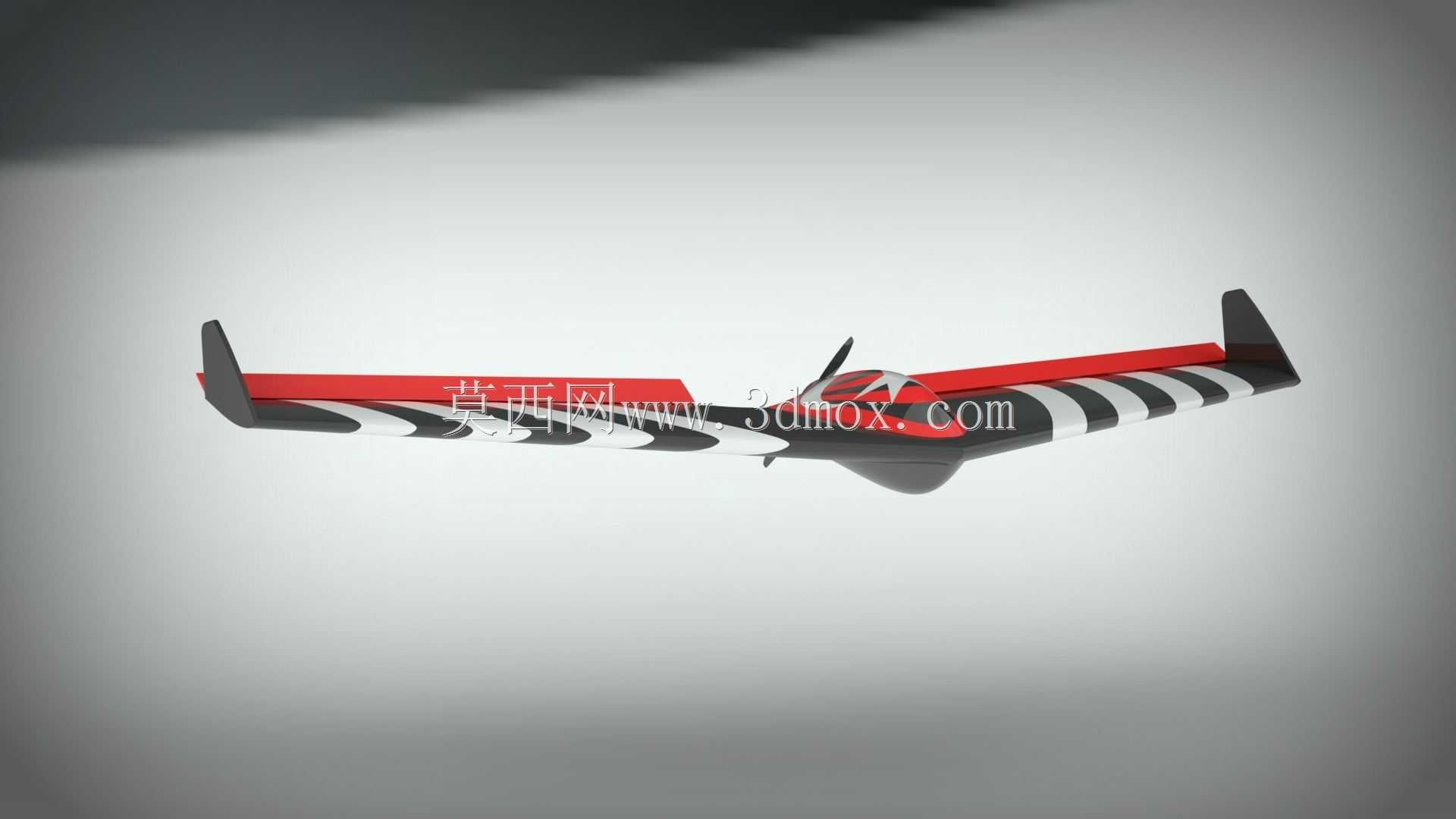

这款飞翼布局的遥控航模飞行器，主要面向航空模型爱好者的户外飞行体验、青少年航空科普教学场景使用，也可作为小型飞翼气动布局验证的缩比试验载体，能够完成平稳滑翔、小半径转弯、低空通场等多种飞行动作，兼顾休闲娱乐与基础气动验证的双重需求。整体采用无尾飞翼的一体化融合设计，摒弃了传统固定翼航模的水平尾翼与垂直尾翼结构，将升力面与控制面完全整合在三角翼形的整体机身内，有效降低了飞行过程中的结构阻力，提升了升阻比，在同等动力配置下能够获得更长的滞空时间与更优的滑翔性能。机身中部设置有动力安装舱，可适配小型拉力螺旋桨动力系统，舱体预留了电池、接收机、舵机的安装空间，安装边界充分考虑了常规航模电子配件的通用尺寸，无需额外改装即可完成标准配件的装配固定。机翼后缘两侧设置有独立的控制舵面，通过舵机驱动实现舵面偏转，同时承担俯仰控制与滚转控制的功能，配合飞翼本身的气动安定性设计，降低了无尾布局的操控难度，即使是有一定基础的航模爱好者也能快速上手操控。机身前缘做了钝化修型处理，能够减缓大迎角飞行状态下的气流分离，提升低速飞行时的稳定性，减少失速风险；机翼下表面设计有平整的设备安装平面，可根据使用需求拓展搭载小型摄像模块或者实验传感器，拓展使用场景。整机外形采用流畅的翼身融合曲面，从机头到翼尖的厚度逐步过渡，既保证了中部舱段有足够的内部空间容纳电子设备，也让翼尖保持较薄的翼型降低诱导阻力，机翼两端的翼尖修型能够减少翼尖涡流带来的能量损耗，进一步提升飞行效率。在结构设计上，整体采用模块化的拆分思路，机翼与中部机身可通过卡扣或者快拆螺丝连接，方便日常携带与运输，出现部件损坏时也可单独更换对应零件，降低维护成本；机身表面的曲面设计充分考虑了航模制作的工艺特性，既适合采用泡沫切割制作轻量化的休闲飞行版本，也可通过3D打印制作刚性更好的结构验证版本，适配不同制作条件下的加工需求。动力系统的安装位设置在机身中后部的重心位置附近，能够避免动力重量变化影响整机的重心配平，螺旋桨的安装位置预留了足够的安全间隙，起降过程中不会接触地面造成桨叶损坏。起落结构采用简化的腹鳍式支撑设计，在保证降落滑跑稳定性的同时尽可能减少结构重量与飞行阻力，适合在平整的草地、铺装路面完成起降操作。
