带14mm透镜的脉冲激光雷达光学模组

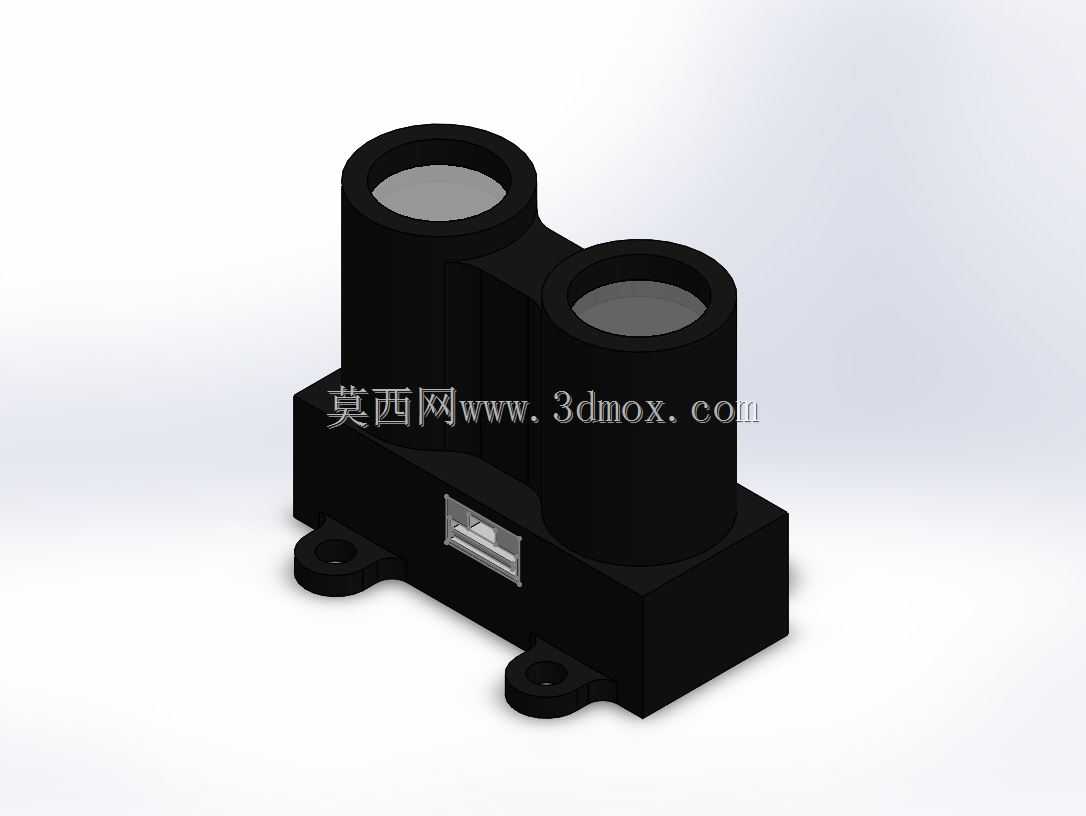

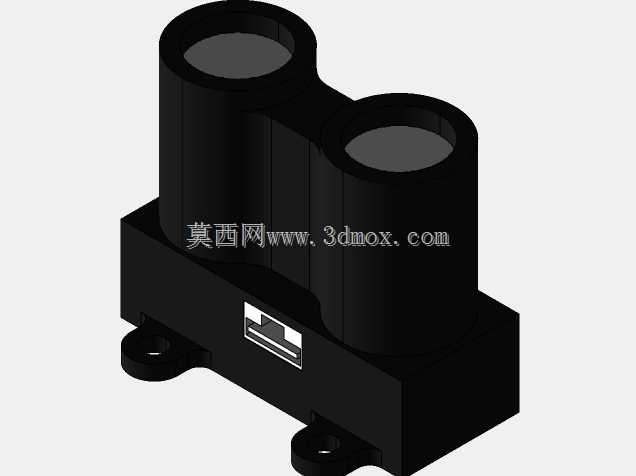

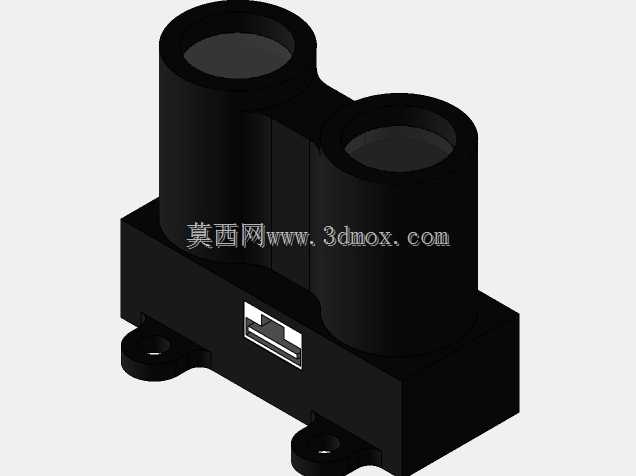

这款脉冲激光雷达光学模组，是面向近距离高精度测距场景开发的核心传感组件，目前广泛应用在小型无人机定高避障、工业机器人近距离防撞、智能仓储物料定位、服务机器人自主导航以及小型直升机低空飞行辅助测距等场景中，能够在复杂光照环境下稳定输出目标距离信息，为搭载平台提供可靠的环境感知数据支撑。该模组核心采用脉冲式激光测距原理，搭配两枚14mm规格的收发光学透镜，一枚负责发射经过调制的脉冲激光束，另一枚负责接收目标物体反射回来的激光回波，通过计算激光往返的时间差换算出与目标之间的实际距离，相比同规格的三角法测距模组，脉冲测距方案在户外强光环境下的抗干扰能力更强，有效测距范围也更适配中近距离的移动平台感知需求。在结构设计层面，模组采用一体化的黑色遮光壳体设计，两枚镜筒采用平行排布的结构布局，壳体本身做了消光处理，能够有效避免环境杂散光进入接收透镜造成的测距误差，同时壳体将收发电路、光学透镜完全包裹在内，既可以阻挡外界粉尘、水汽侵入内部光路与电路，也能避免内部电路产生的电磁干扰向外溢出影响其他机载设备。模组底部设置了两个带安装孔的固定支耳，安装孔位采用对称式布局，能够快速通过螺丝将模组固定在搭载平台的安装支架上，安装支耳与主体壳体采用一体化结构设计，长期使用下不会出现镜筒偏移、光轴错位的问题，保证测距精度的长期稳定性。模组侧面预留了标准的Molex 6针CLIK-MATE连接器接口，能够直接对接主流的飞控、机器人主控板，无需额外定制转接线路，接口采用卡扣式锁紧设计，在设备移动、产生振动的工况下也不会出现接口松脱导致的信号中断问题。设计过程中重点考量了模组的重心分布，将重量较大的透镜组件靠近安装支耳一侧排布，让整体重心落在安装固定面的中心区域，避免搭载在小型移动平台上时因为重心偏置带来的安装应力，同时也能降低飞行平台、移动机器人运动过程中模组产生的惯性晃动，进一步提升测距数据的稳定性。在安装边界上，两枚镜筒的前端面保持齐平，安装时只需要保证镜筒前端无遮挡、预留出足够的光路收发空间即可，无需额外调整收发透镜的相对角度，降低了整机组装的调试难度，适合批量生产的智能设备集成使用。
