Arduino用双轴按键摇杆电子组件

这款双轴按键摇杆是面向开源硬件开发场景设计的人机交互输入组件，主要适配Arduino等主流开源控制板，可广泛应用于小型移动机器人运动控制、创客DIY遥控装置、智能小车方向操控、简易游戏外设制作、机械臂手动示教等场景，能够为各类小型电控装置提供直观的二维方向输入与按键确认功能，是创客开发、电子竞赛、教学实验场景中十分常用的交互部件。

从实际用途来看，该摇杆通过两个互相垂直布置的电位器分别采集X轴、Y轴的偏转角度信号，同时顶部按键可在摇杆垂直按下时触发开关信号，能够同时输出两路模拟量信号与一路数字开关信号，控制板可通过AD采样获取摇杆的实时偏转位置，从而映射为被控对象的运动方向、速度参数，按下按键可实现功能确认、模式切换等操作，无需额外搭配复杂的信号调理电路即可直接接入通用IO口使用。

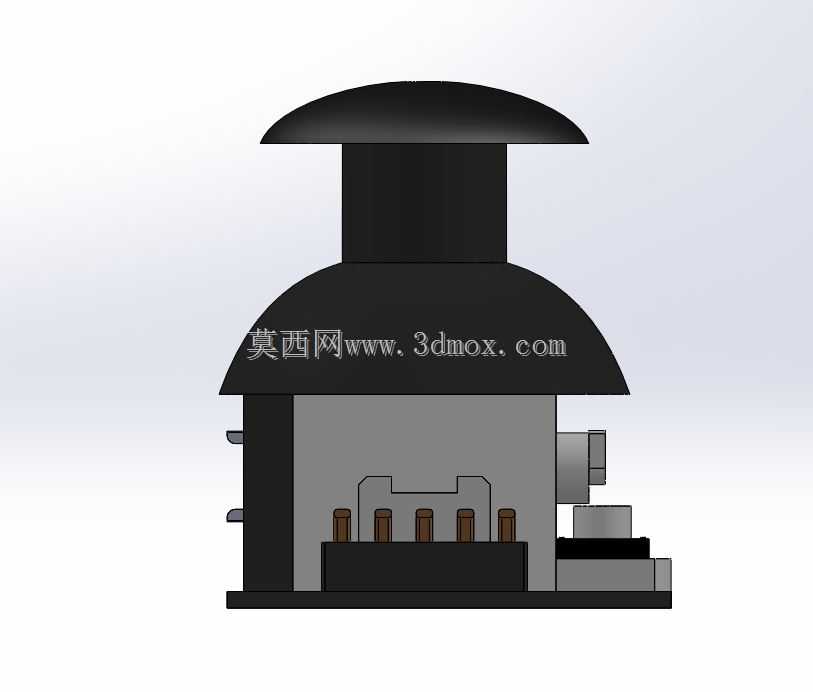

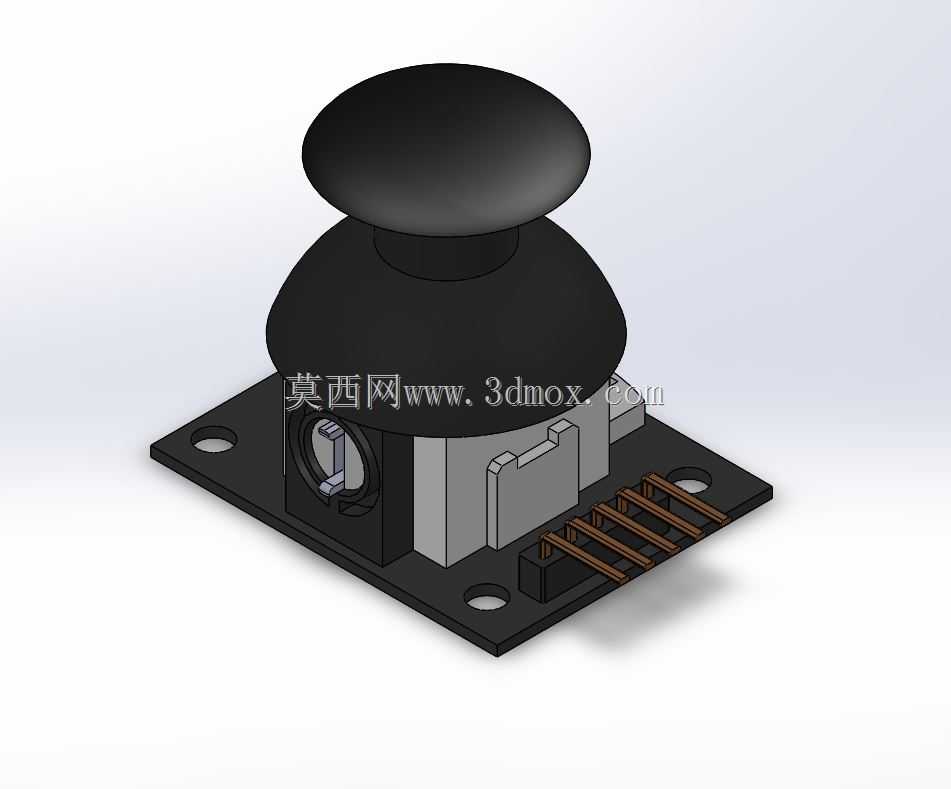

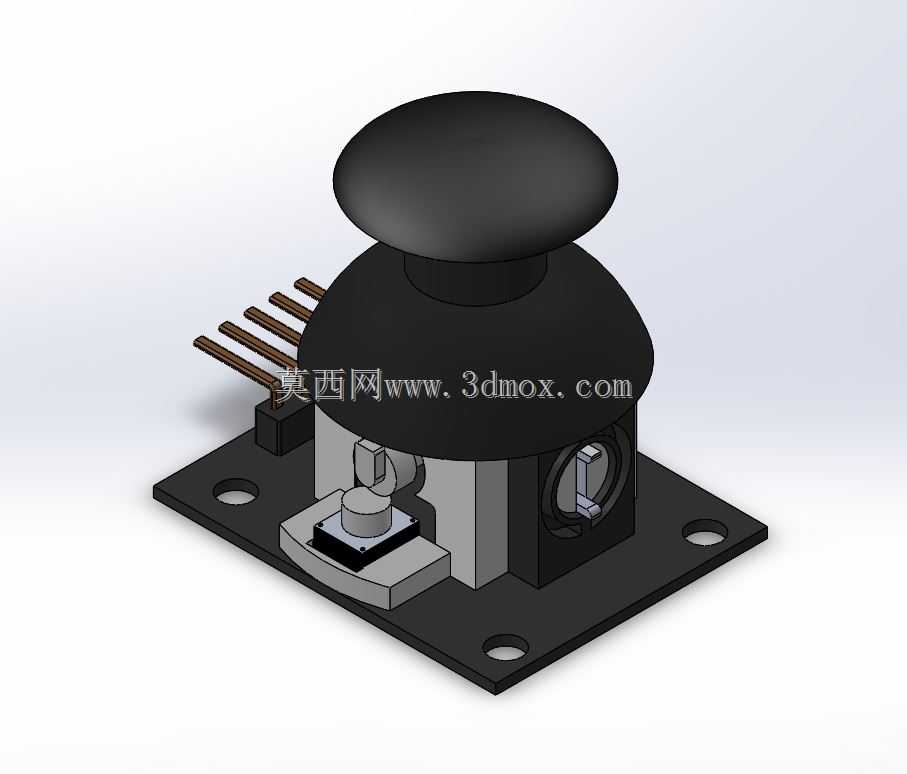

在功能特性上，该摇杆采用自复位结构设计，松开操纵杆后会自动回归中位，输出对应中位的基准电压信号，方便控制程序做零点校准；顶部采用圆润的蘑菇头操作帽，贴合指腹触感，长时间操作不易产生疲劳；底部引出的排针采用标准2.54mm间距，可直接插接在面包板或对应接口的扩展板上，无需额外焊接即可快速完成接线。

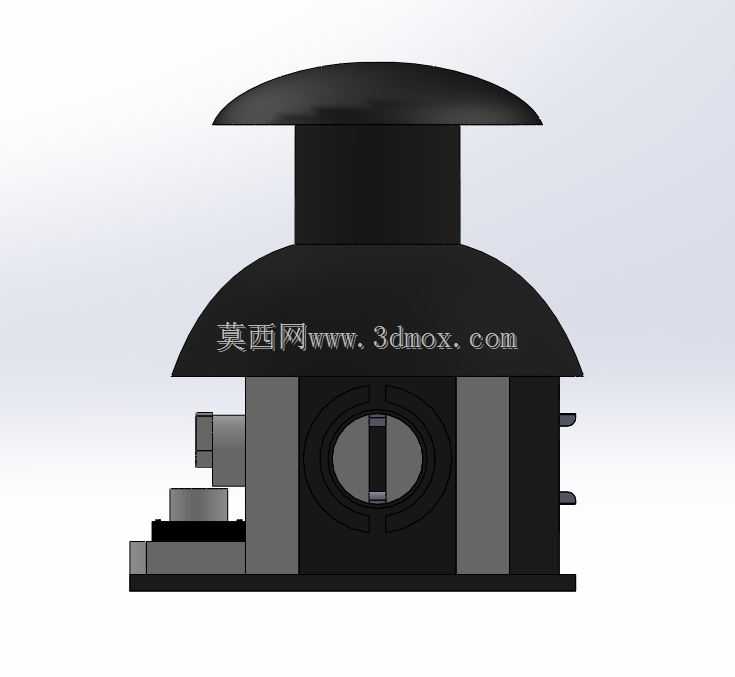

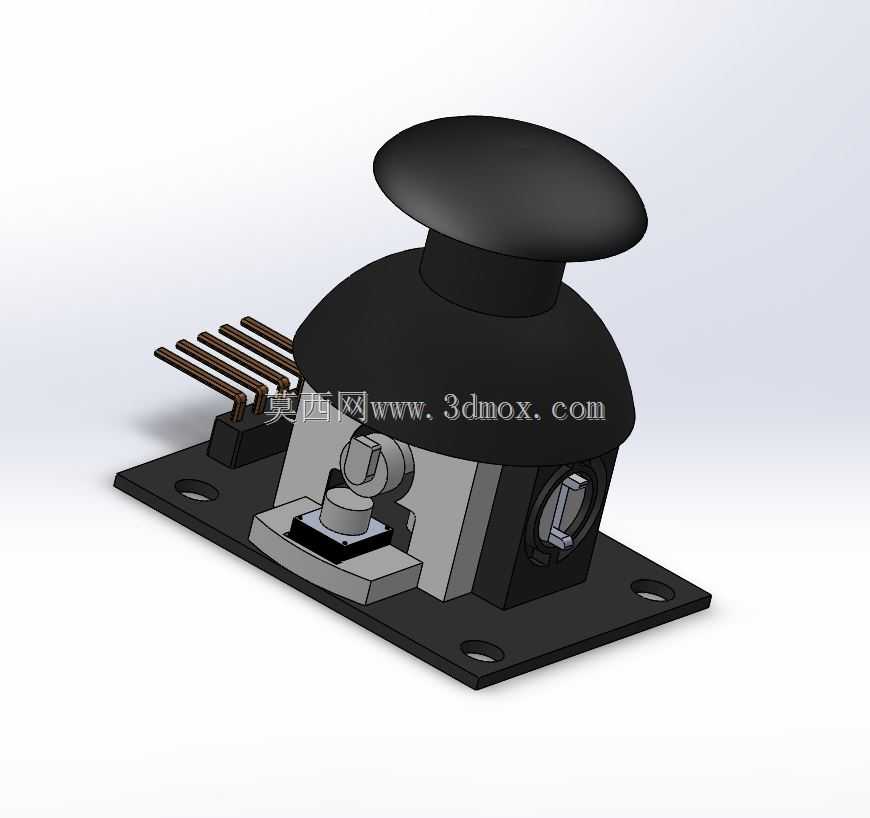

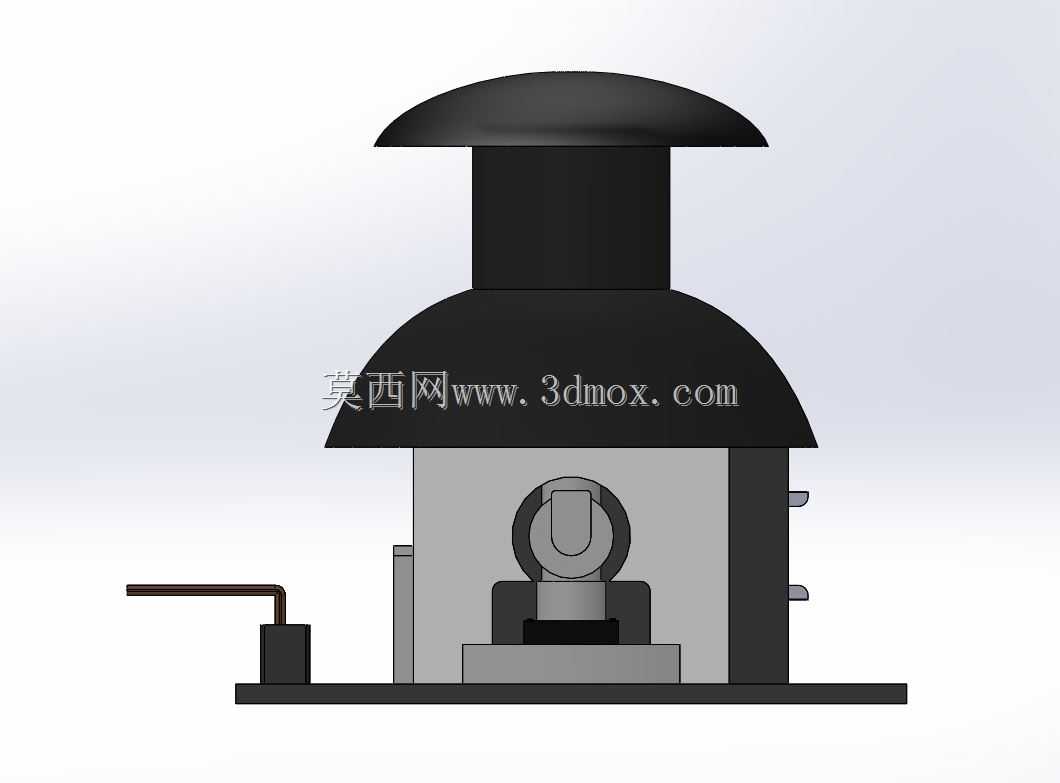

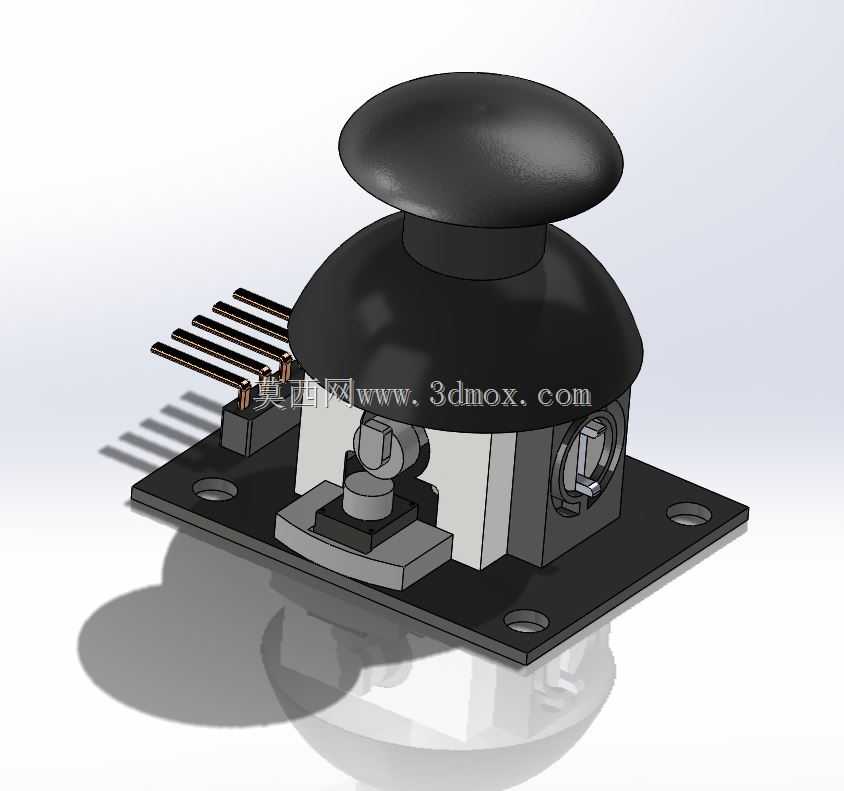

设计思路上，这款摇杆将两个电位器的转动轴与摇杆的偏转机构做机械联动，通过万向节结构将摇杆的倾斜动作分解为两个垂直方向的独立转动，分别带动对应电位器的转轴转动，从而将机械位移转化为电阻值的变化，配合底部的轻触开关实现按键触发功能；整体结构采用模块化设计，将机械传动部分、电位器元件、按键开关、接线排针全部集成在一块方形安装基板上，既保证了传动结构的稳定性，也简化了用户的安装流程。

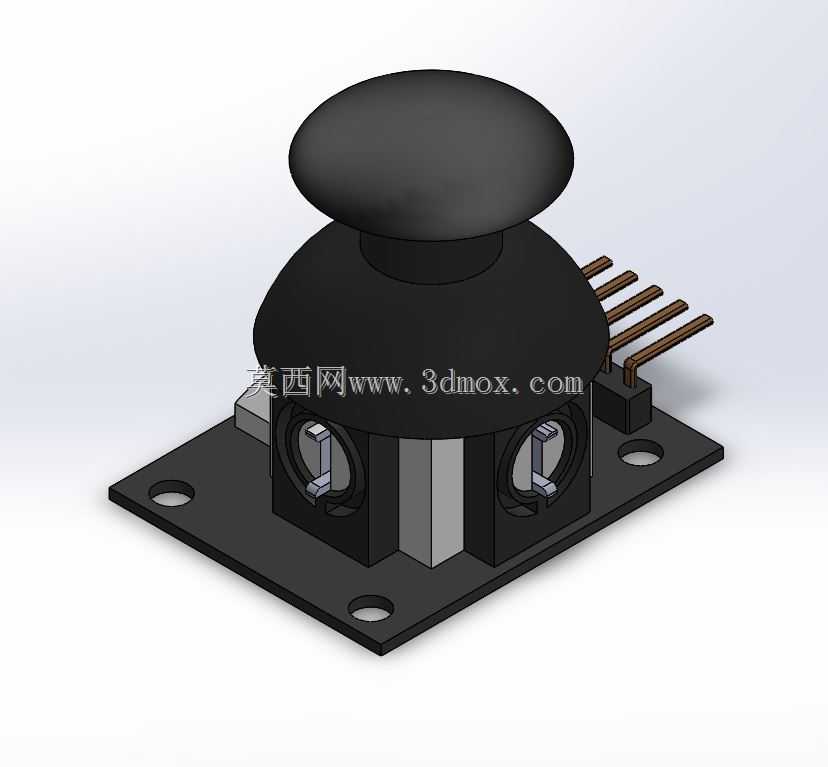

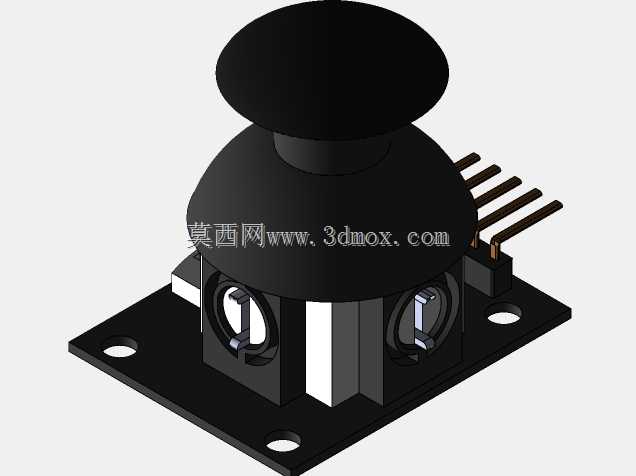

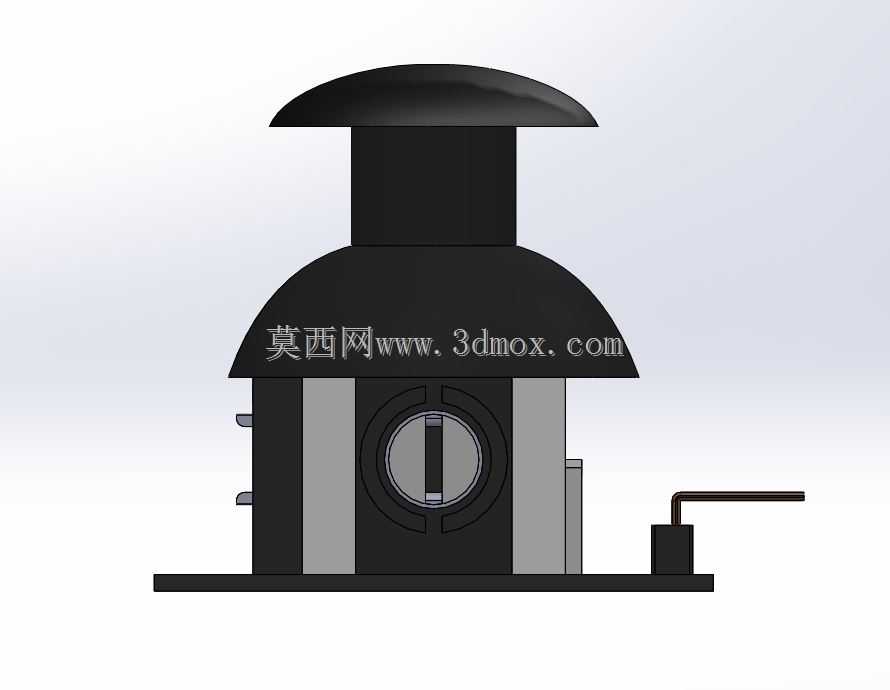

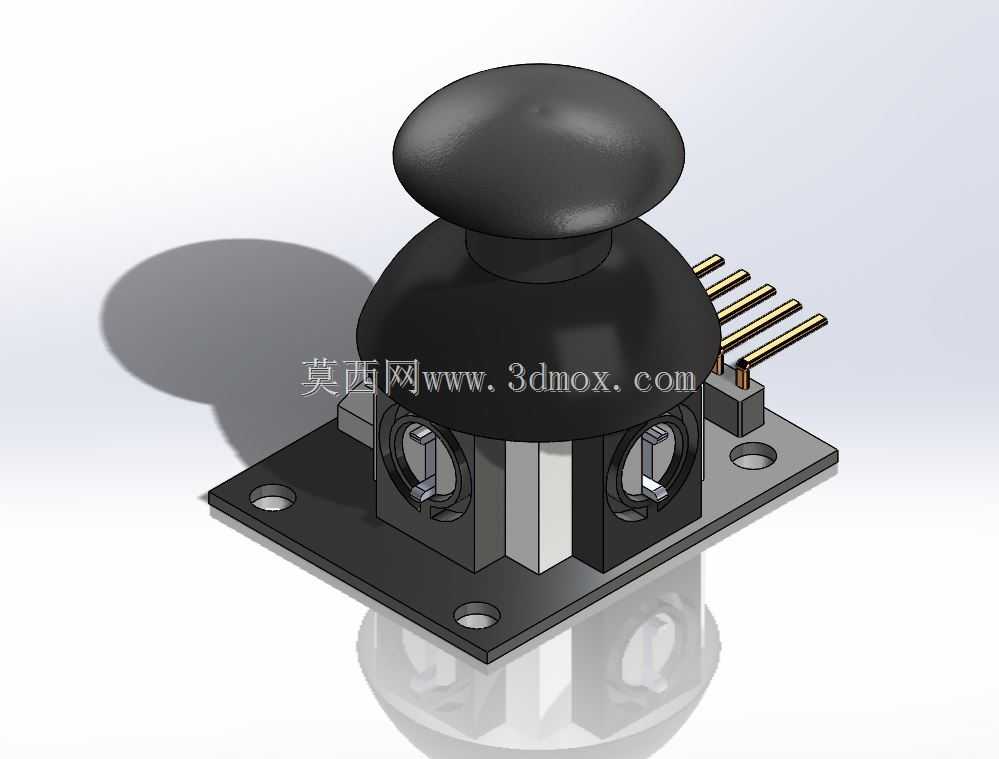

在外形尺寸与安装边界上，该组件整体为方形底座结构，底座四个角预留了标准安装孔位，可通过M2规格的螺丝直接固定在设备壳体或安装支架上，安装孔位间距适配通用创客项目的安装尺寸；整体高度从底座底面到操作帽顶部预留了充足的操作空间，操作时摇杆在全方向偏转时不会与周边安装结构产生干涉，排针伸出方向与底座平面垂直，接线后不会额外占用侧向空间，能够适配紧凑的设备内部安装空间，在小型遥控手柄、桌面级小型机器人的有限安装空间内也能顺利布置。
