Pololu AltIMU-10 v3惯性测量传感模块

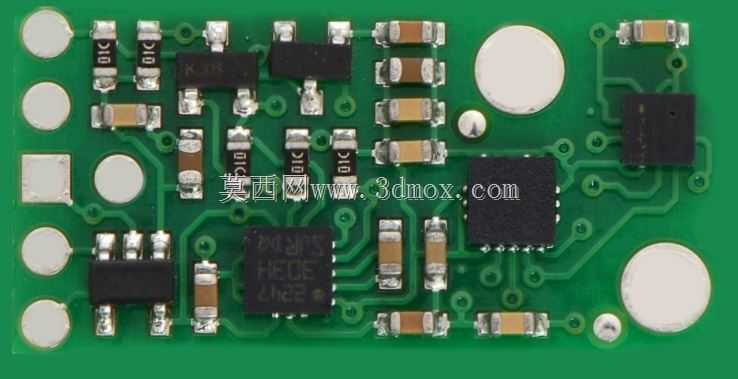

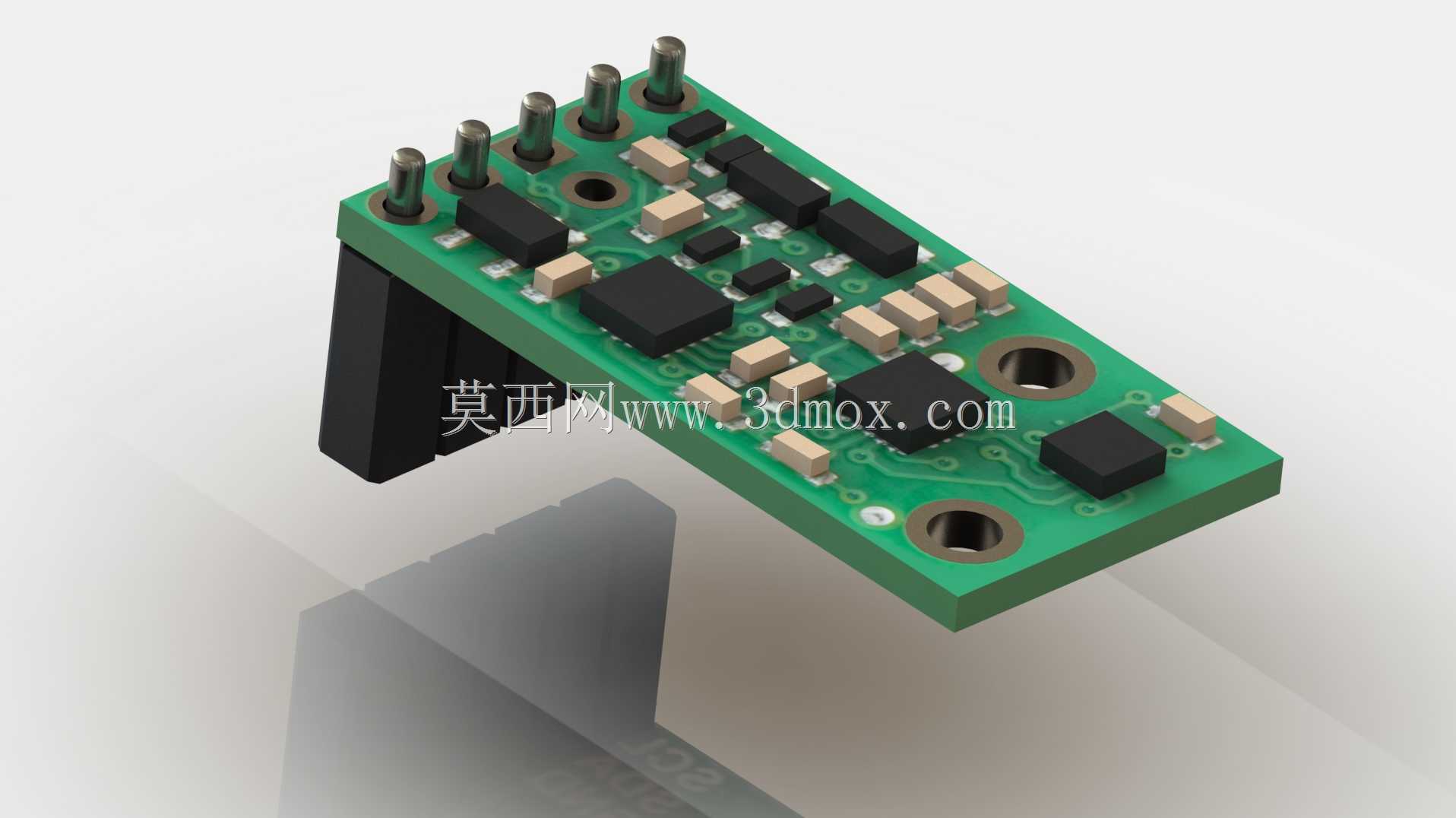

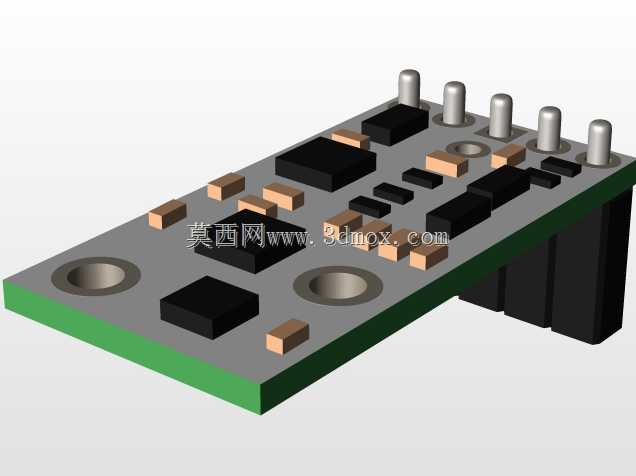

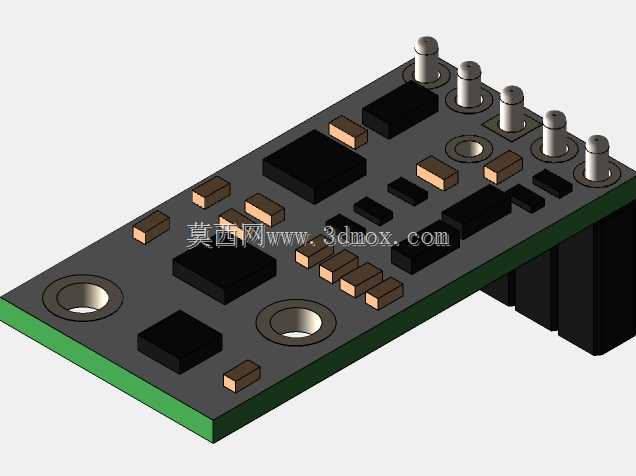

这款惯性测量与高度计集成模块，是面向小型运动载体姿态感知场景开发的核心传感组件，广泛适配无人机飞控、小型机器人姿态解算、可穿戴运动捕捉、智能小车导航定位等多类需要精准运动数据采集的应用场景，能够为上位控制系统提供实时、多维度的运动状态参考数据，是小型智能运动设备实现姿态闭环控制的核心感知部件。模块采用层叠式功能集成设计思路，将三轴陀螺仪、三轴加速度计、三轴磁强计以及气压高度计的核心传感芯片全部整合在一块狭长的绿色PCB基板上，省去了多传感器分立布线带来的空间占用与信号干扰问题，所有传感芯片的信号走线均做了等长与抗干扰处理，保证不同传感单元的数据同步性与采集精度，避免走线带来的信号延迟或数据偏差。模块整体外形为窄长条形结构，基板边缘预留了两排标准2.54mm间距的排针焊接位，既可以直接插装在标准面包板上做原型开发验证，也可以通过排针焊接到用户自定义的主控载板上，适配不同的开发与集成需求；基板上设置了三个金属化安装孔，孔位做了环形露铜加固处理，用户可以使用M2规格的螺丝将模块牢固固定在设备壳体或安装支架上，安装孔的位置避开了板上所有核心芯片与走线区域，不会因为安装紧固造成基板变形或线路损伤，安装边界清晰，不会和周边其他元器件产生结构干涉。功能层面，板载的陀螺仪可以实时采集载体三个轴向的角速度数据，为动态姿态解算提供瞬时运动参考；加速度计可采集三个轴向的线加速度信息，既可以辅助静态姿态校准，也能感知载体的线性运动状态；磁强计可采集地磁场矢量信息，为系统提供航向角参考，修正陀螺仪积分带来的航向漂移；气压高度计则通过检测环境气压变化，解算出载体的相对高度信息，满足定高飞行、高程定位类的功能需求。所有传感单元的数据通过统一的I2C总线对外输出，仅需两根信号线即可完成全部数据的传输，大幅简化了用户的接线与驱动开发工作量，模块上的无源器件均采用高精度贴片元件，电源输入端做了滤波处理，可适配3.3V标准逻辑电平供电，能够和绝大多数主流微控制器直接对接，无需额外的电平转换电路。
