四旋翼飞行器机架结构设计方案

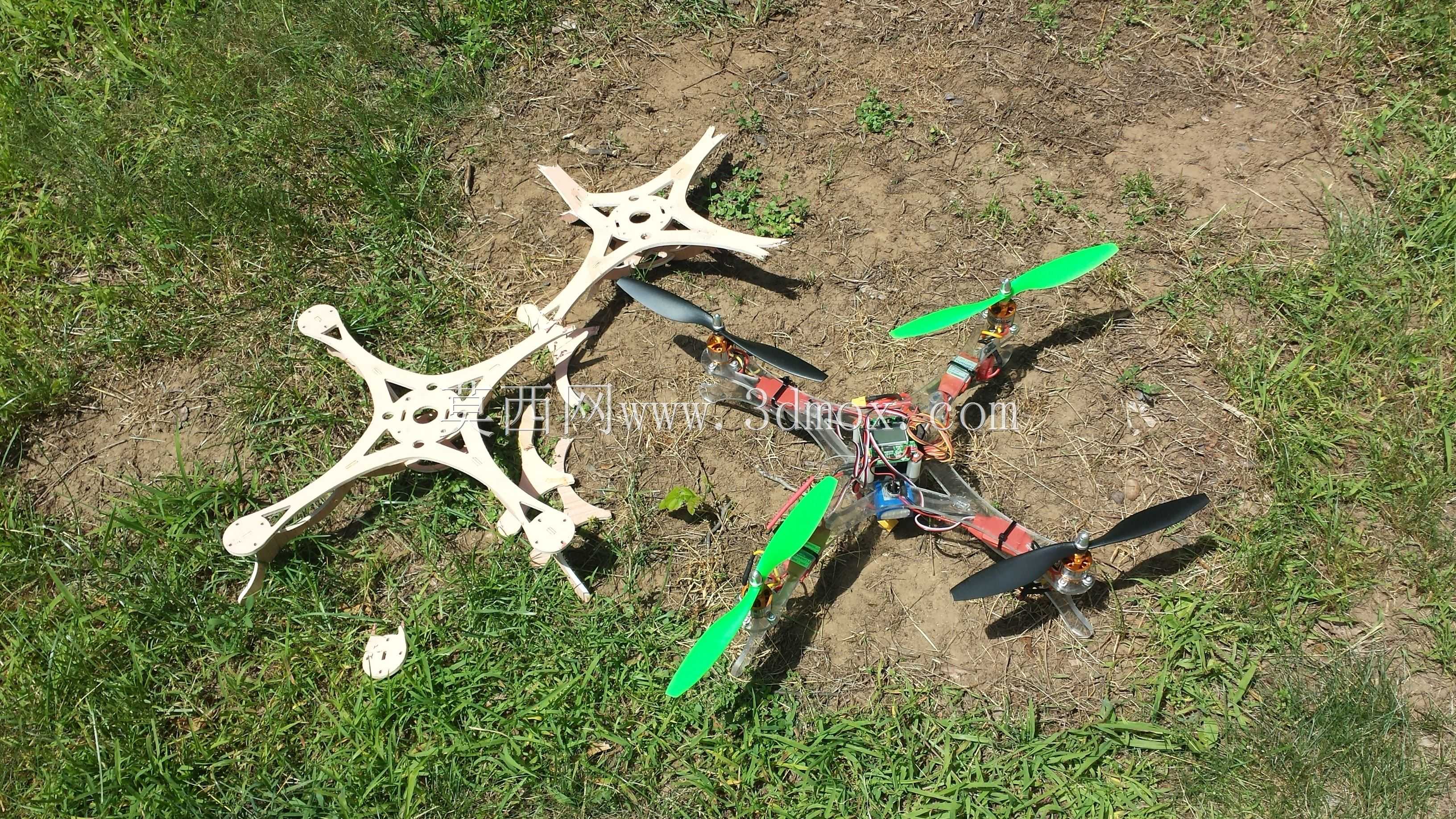

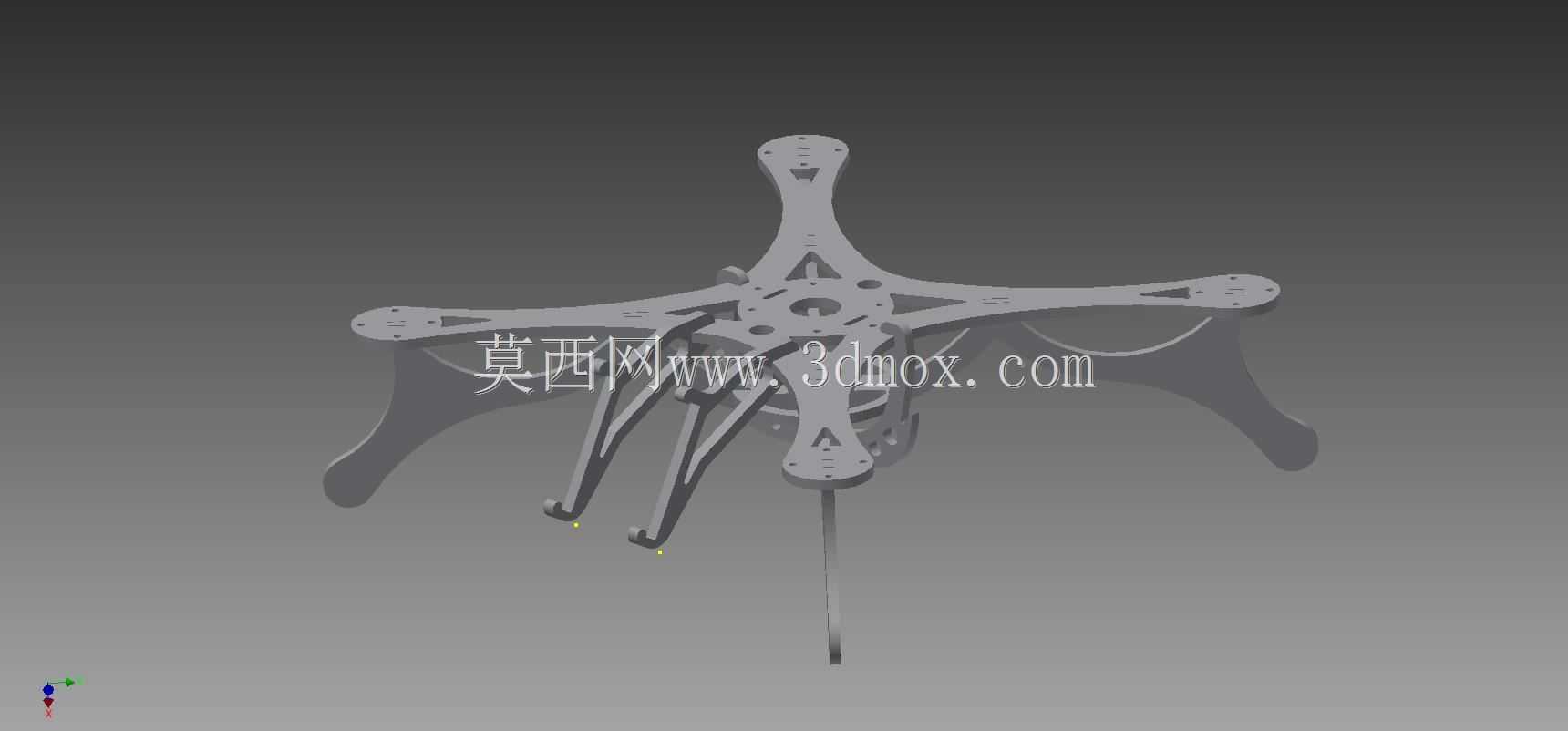

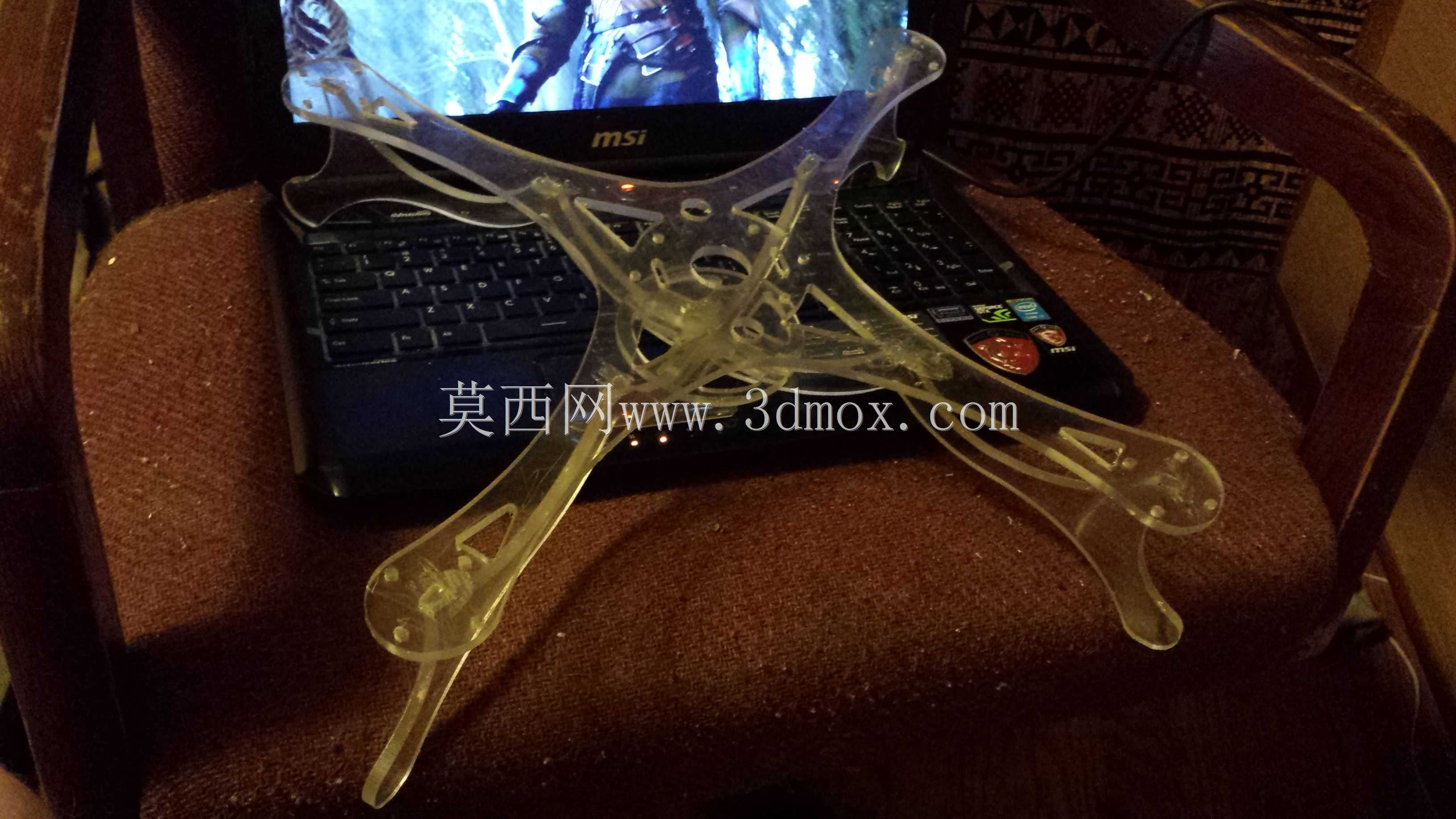

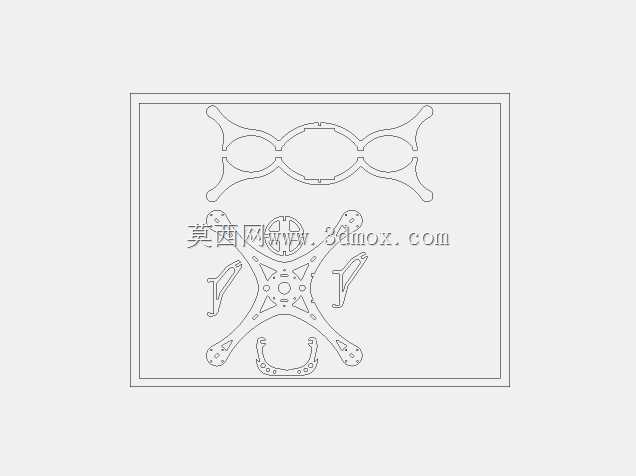

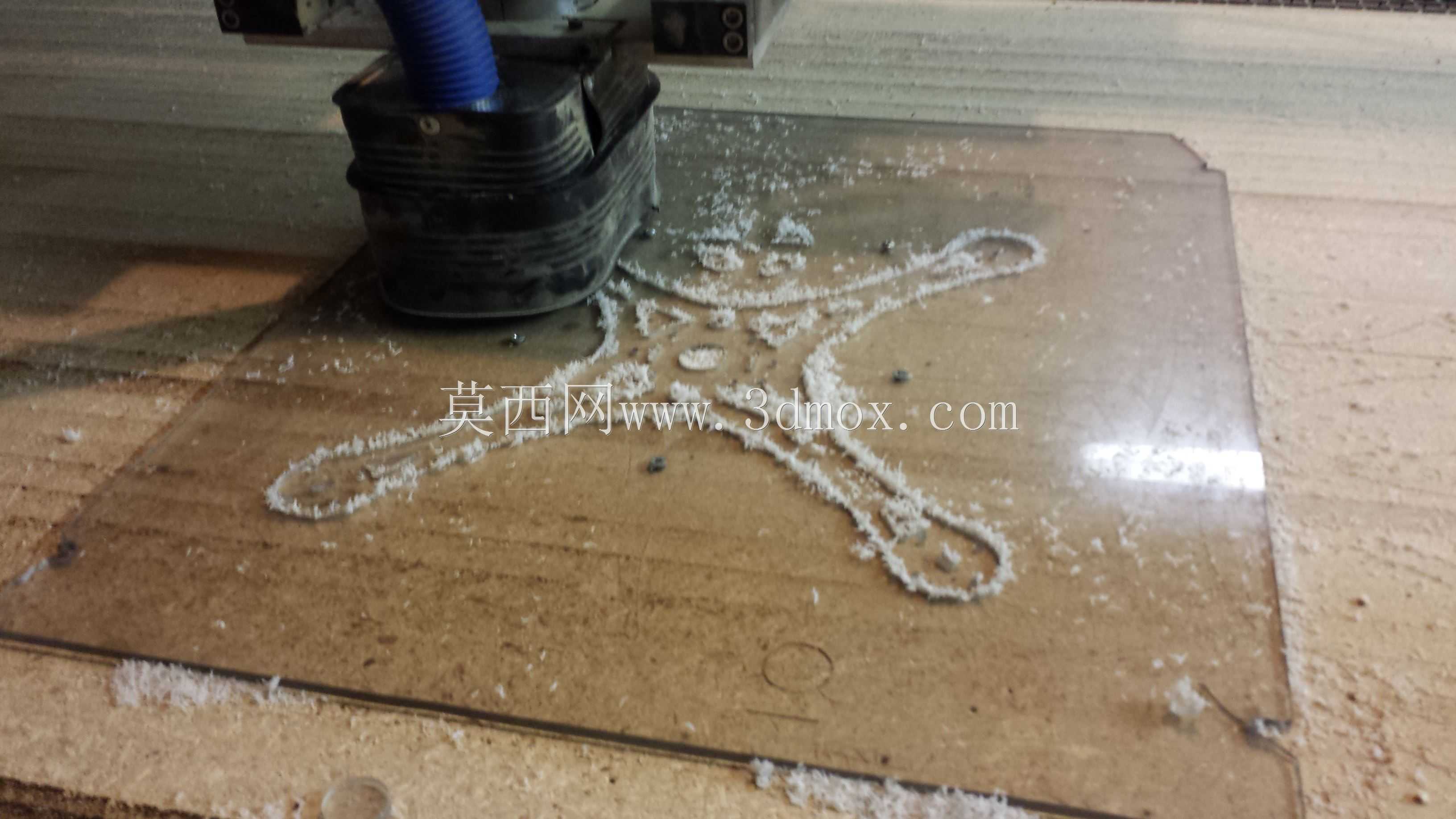

该四旋翼机架作为小型多旋翼飞行器的核心承载结构，主要面向消费级航模爱好者DIY组装、小型航拍试验平台搭建、青少年科创教学实践等应用场景，是支撑整套飞行器动力系统、飞控模块、供电组件与任务载荷的基础骨架，直接决定飞行器的飞行稳定性、抗冲击性能与载荷适配能力。在实际使用场景中，这类机架可适配无刷动力套装、开源飞控板、锂电池组等通用航模配件，既可以作为入门级飞手的练习机型载体，也可搭载轻量化摄像头完成低空近距拍摄、简易环境巡查等轻量化作业任务，同时也适合机械结构爱好者作为CNC加工实操的验证载体，完成从数字设计到实物加工装配的全流程实践。从功能特性来看，该机架采用X型四轴布局，四个机臂沿中心主体呈对称放射状分布，这种布局能够让四个旋翼的拉力均匀作用于机身重心，配合飞控的动力调节算法可实现平稳的悬停、前后飞行与转向动作，对称结构也能降低飞行过程中的偏航力矩干扰，提升姿态控制的响应精度。机架中心区域预留了多层安装位，可分层固定飞控板、电调、电池与信号接收模块，合理的分层布局能够避免不同电子元件之间的信号干扰，同时将重量较大的电池布置在重心附近位置，有效降低整机的转动惯量，提升飞行操控的跟手性。机臂末端设计有标准化的电机安装孔位，可适配常用规格的无刷电机底座，安装孔位的同轴度经过精准校准，能够保证电机输出轴与机臂平面保持垂直，避免动力输出角度偏移带来的飞行姿态偏移问题。在设计思路上，该机架充分兼顾了结构强度与轻量化需求，整体采用板材镂空设计，在中心主体与机臂的受力连接区域做了加强筋过渡处理，既能够承受飞行过程中的机动载荷与降落时的冲击载荷，又通过大面积的镂空去除了非受力区域的多余材料，有效降低机架自身重量，提升整机的推重比，延长续航时间。机臂与中心主体采用一体化成型设计，减少了装配连接环节的松动风险，同时起落支撑结构从机臂下方延伸而出，形成四点式支撑脚，能够在降落时分散机身受到的冲击力，避免硬着陆时冲击力直接传递到中心区域的电子元件，支撑脚的高度经过合理测算，既能够为底部挂载的摄像头等载荷留出足够的离地间隙，又不会因为过高提升整机重心影响飞行稳定性。从安装边界来看，机架中心安装区域的孔位按照通用航模配件的安装标准设计，可适配主流尺寸的飞控板与电调安装，机臂长度经过优化，能够适配常用尺寸的螺旋桨，相邻机臂的螺旋桨转动范围无重叠干涉，起落架的横向跨度足够，能够保证降落时机身不会发生侧翻，整体安装尺寸兼容市面上绝大多数入门级四旋翼飞行器的通用配件，无需额外改装即可完成整机组装。
