四旋翼飞行器镂空轻量化机架结构设计

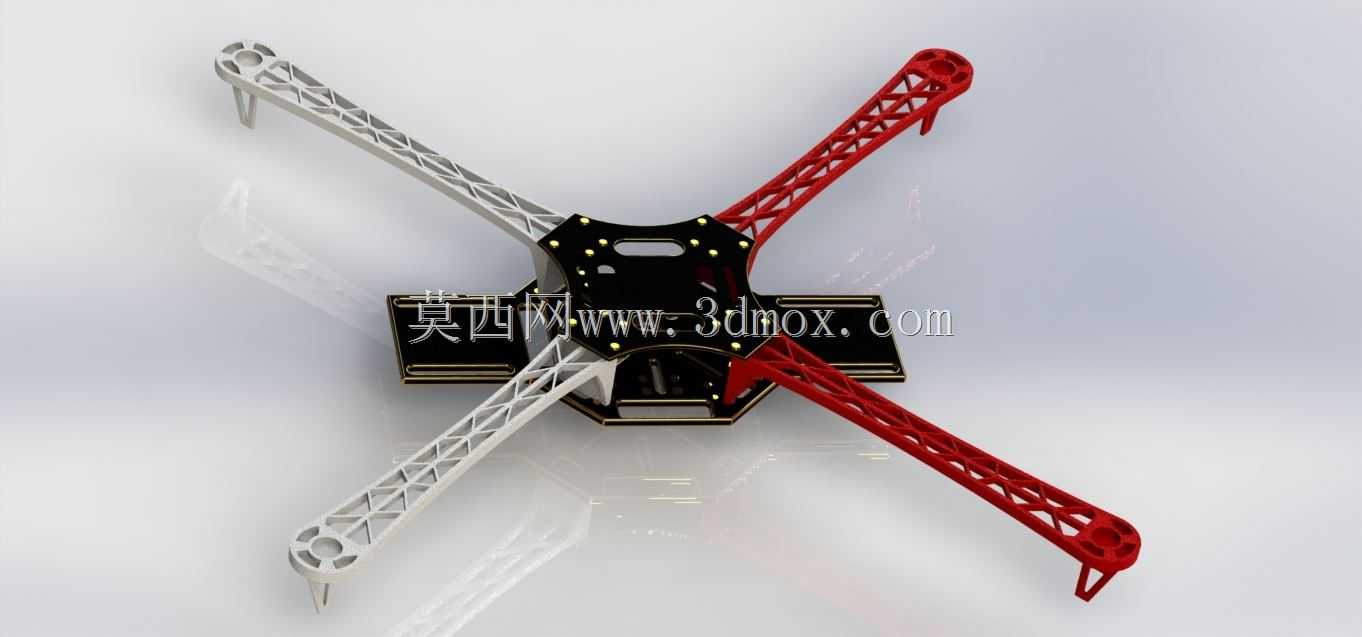

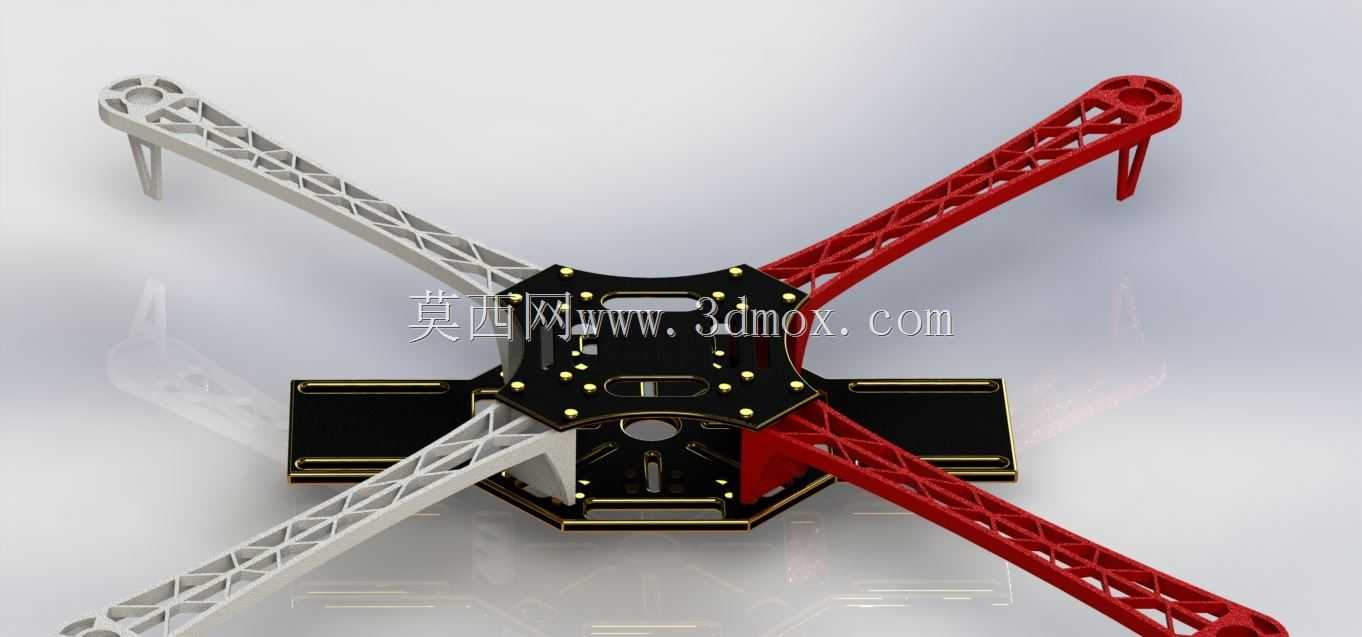

这款四旋翼机架是面向消费级航模飞行、小型航拍作业、教学实验开发场景打造的核心承载结构，作为多旋翼飞行器的基础安装基体，它承担着固定动力单元、承载飞控模块、挂载电池与任务载荷、传递飞行拉力与抗冲击载荷的核心作用，是保障四旋翼飞行器飞行稳定性、结构可靠性与续航表现的关键部件。

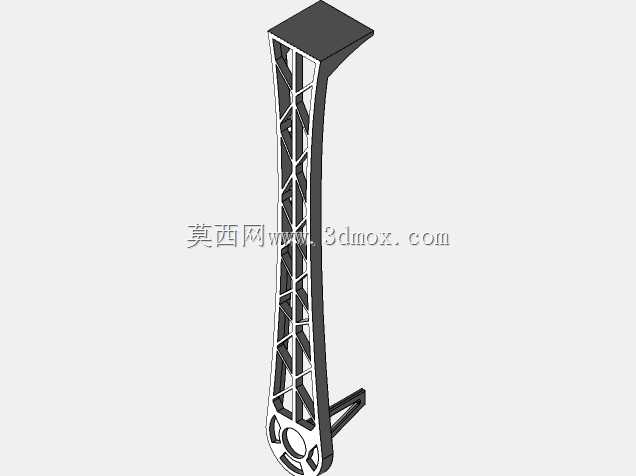

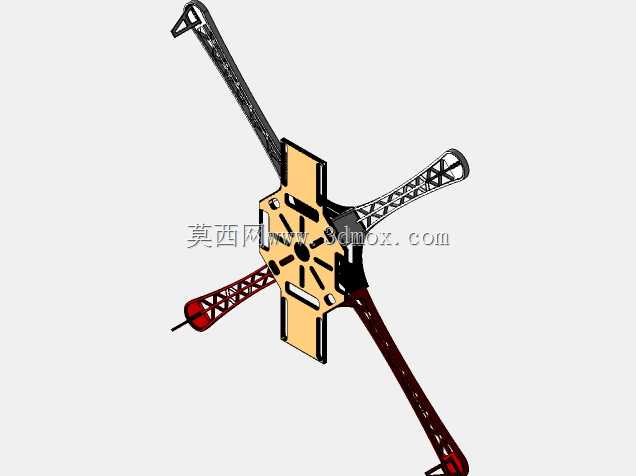

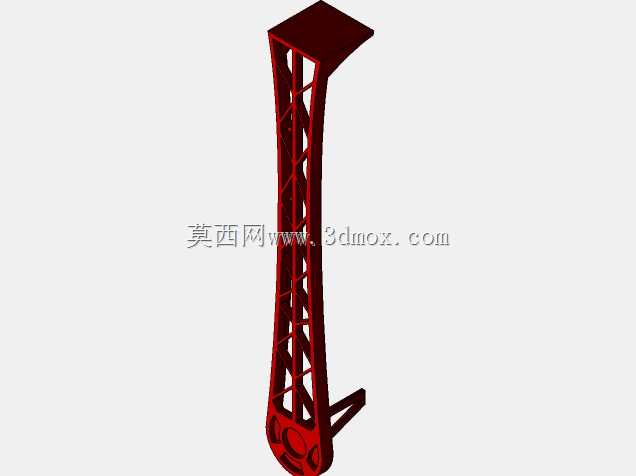

在设计思路上，这款机架采用了经典的X型四轴布局，机臂两两对称分布于中心板四周，这种布局能够让四个旋翼的拉力输出形成均匀的力矩平衡，既可以保障飞行器在悬停状态下的姿态稳定，也能在俯仰、横滚、偏航机动过程中让动力响应更线性，降低飞控系统的姿态解算与调控难度，适配多数开源及商用飞控的安装逻辑。针对航模飞行器对自重敏感的特性，机臂部分采用了镂空桁架式结构设计，在不损失结构抗弯、抗扭强度的前提下，尽可能去除了非受力区域的冗余材料，有效降低了机架整体自重，既能够提升飞行器的有效载荷上限，也能减少不必要的自重损耗，延长同等电池容量下的续航时长。

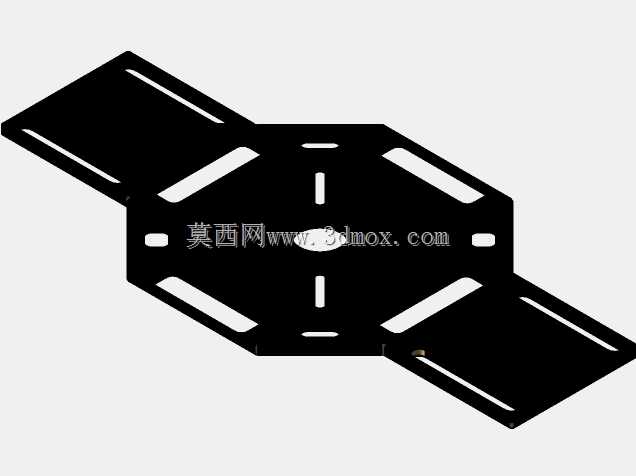

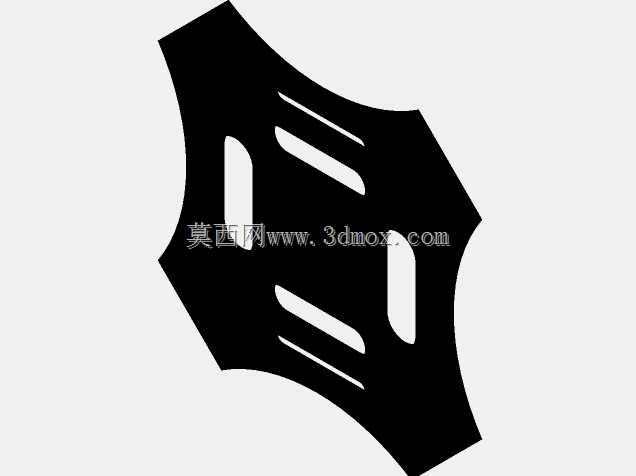

从结构功能来看，机架中心区域设置了多层叠合的安装板结构，上层板预留了标准化的安装孔位，可用于固定飞控板、GPS模块、接收机等电子元器件，孔位间距适配主流航模电子设备的安装尺寸，能够减少用户改装时的二次打孔工作量；下层安装板可用于固定电池、电调等部件，中心区域的镂空设计既能够为电子设备留出布线空间，也能提升飞行过程中的散热效率，避免电调、电池等发热部件积热影响工作稳定性。机臂末端预留了电机安装座，孔位适配常用的22系列、23系列外转子无刷电机，安装面做了平整化处理，能够保障电机安装的同轴度，减少电机高速运转时产生的振动，提升飞行过程中的姿态平稳度，机臂末端还预留了螺旋桨的安全避让空间，避免桨叶旋转过程中与机架结构产生剐蹭引发飞行事故。

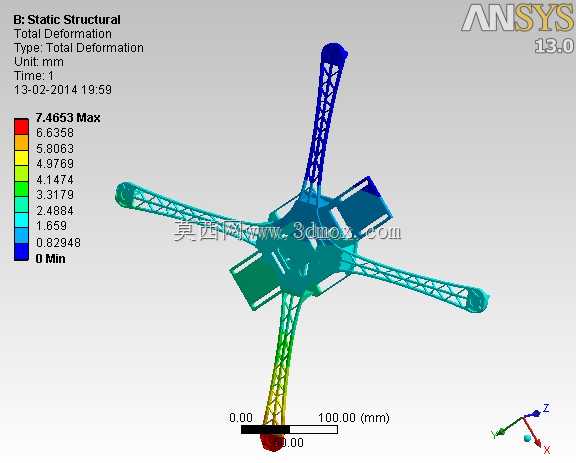

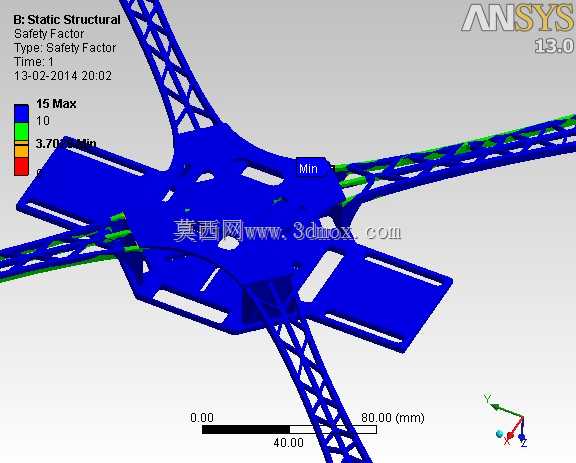

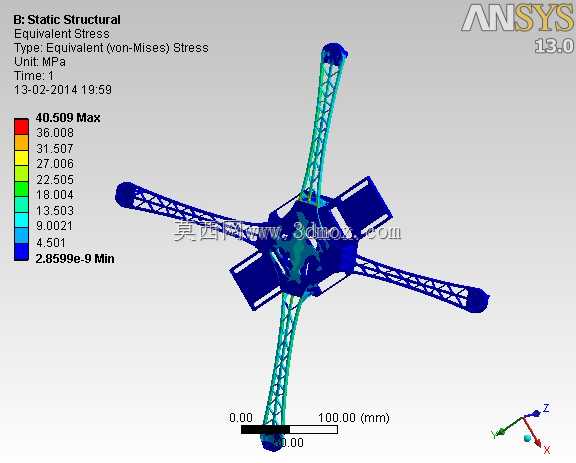

在安装边界与适配性上，这款机架的机臂长度经过合理规划，能够适配8到10英寸规格的螺旋桨使用，对称电机轴距达到450毫米级别，既能够保障桨叶之间留有足够的安全间隙，避免桨间气流干扰影响飞行效率，也能控制机架整体尺寸不会过大，兼顾户外携带的便捷性与飞行时的抗风能力。机臂与中心板的连接部位做了加强结构设计，能够承受飞行过程中机动动作带来的冲击力，也能在飞行器发生轻度坠机时吸收部分冲击能量，降低机臂断裂、电子设备损坏的概率。机架整体采用对称式设计，左右、前后机臂可实现互换，在部件出现损坏时可快速更换对应配件，降低日常使用与维护的成本。机臂末端还预留了起落架的安装接口，用户可根据使用需求加装起落架，在起降过程中为机身下方挂载的摄像头、电池等部件提供防护，避免地面剐蹭损伤设备。
