木质挡块内嵌球体三轴测试结构件

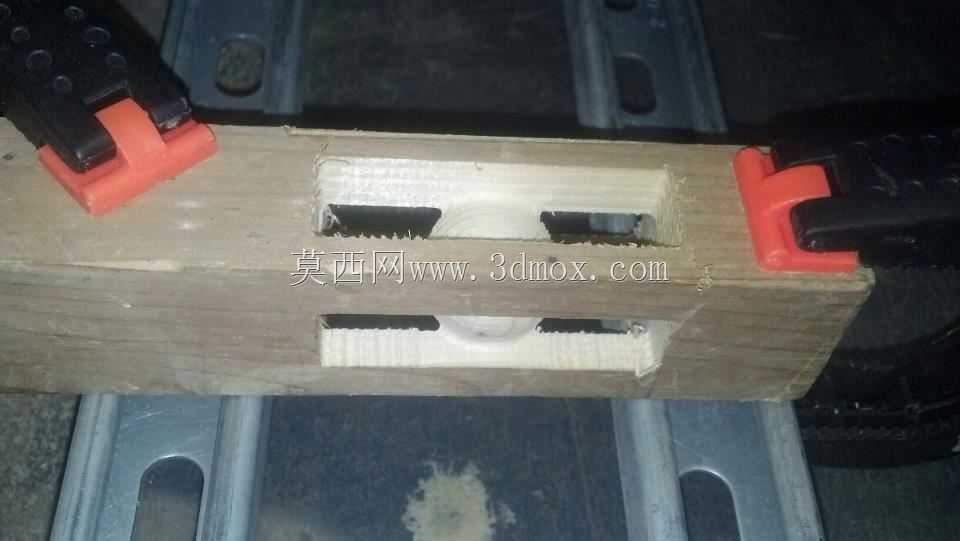

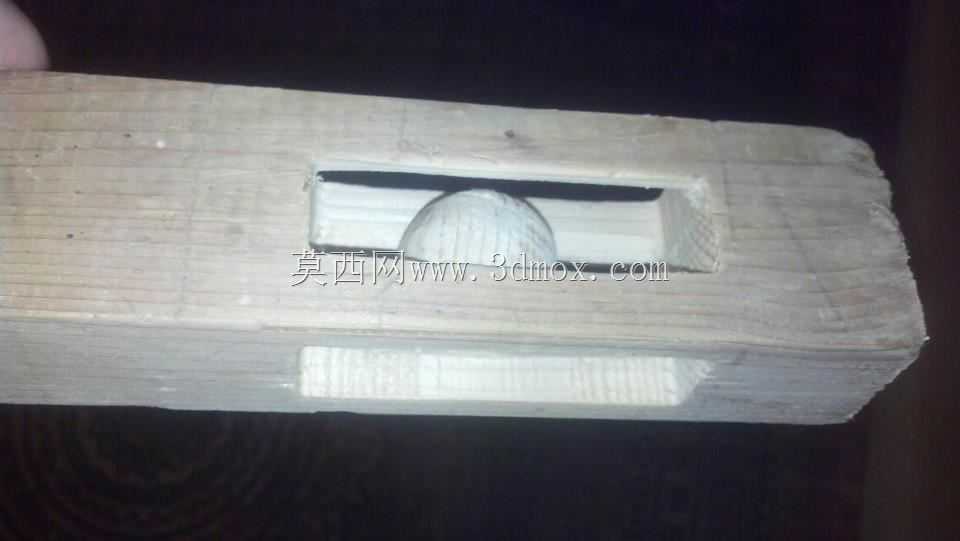

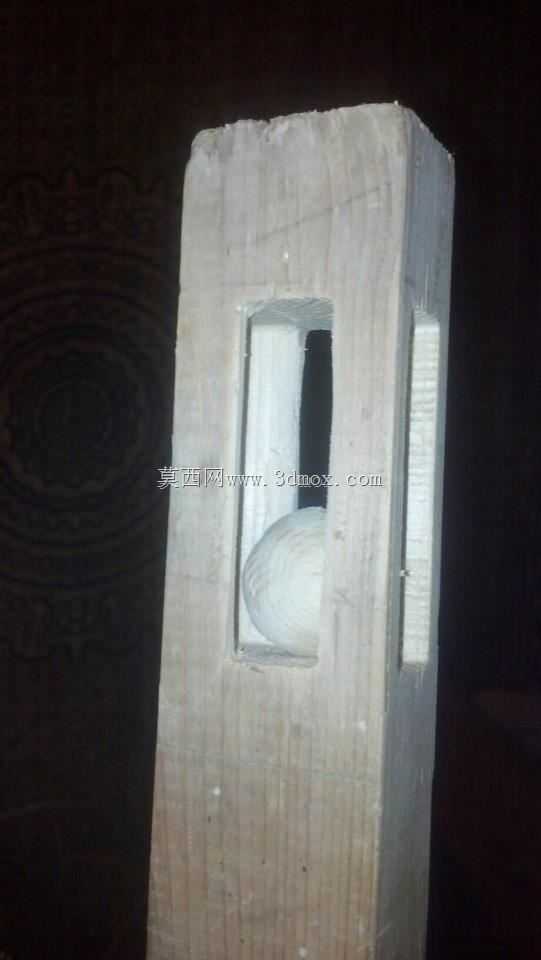

　　该结构件最初的设计出发点是作为三轴加工设备的行程校验载体，在实际车间调试场景中，新组装或检修后的三轴传动平台，需要通过加工带复杂内凹特征的工件，验证X、Y、Z三个轴的进给同步性、反向间隙补偿精度以及主轴下刀的垂直度，相比常规的平面铣削测试块，这种带封闭槽腔内嵌球体的结构，能同时覆盖直线插补、轮廓铣削、曲面加工三类常见的三轴加工工况，测试结果更贴近实际生产的加工需求。从结构功能上看，外层挡块采用层压木质坯料加工，整体为长方体构型，中部开设贯通式矩形长槽，槽腔的上下边缘做了微小的倒角处理，避免加工过程中边缘崩料影响测试精度，槽腔内部居中位置设置一体加工的半球形凸台，半球的球面轮廓完全通过三轴联动铣削成型，球面与槽腔侧壁的间隙控制在1.

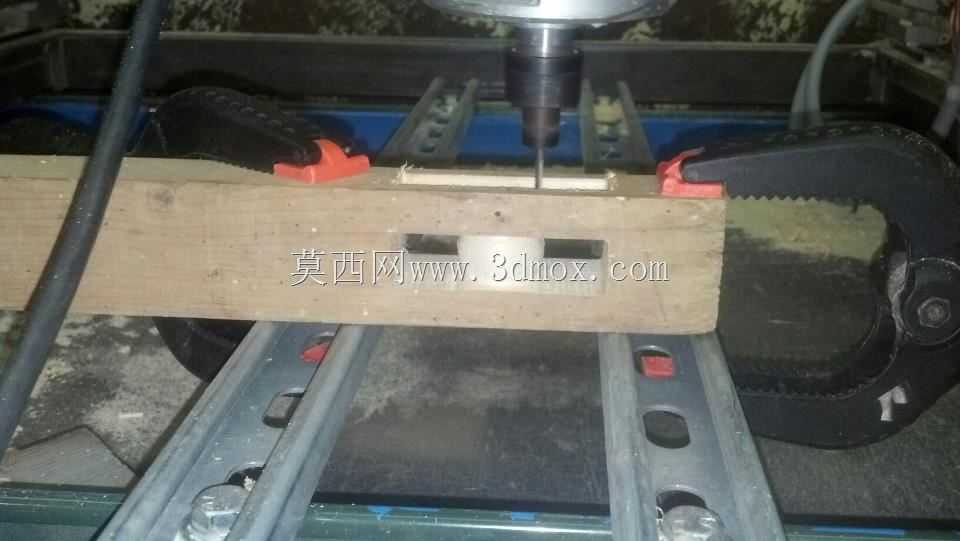

　　2mm左右，既不会因为间隙过小导致加工时侧壁与球面相接处出现过切，也不会因为间隙过大失去对三轴曲面联动精度的校验意义。在设计思路上，没有采用金属坯料作为测试载体，一方面是木质坯料的切削阻力小，新调试的设备在未完成全负载校验前，小切削力的木质加工能降低设备过载风险，另一方面木质材料的加工纹理清晰，加工完成后可以直接通过表面刀纹的均匀度，判断各轴的进给是否存在卡顿、丢步的问题，不需要额外的表面粗糙度检测就能快速完成初步校验。外形尺寸方面，整体挡块的长度控制在120mm，宽度60mm，高度35mm，这个尺寸刚好适配常见小型三轴雕刻机、桌面级数控铣床的工作台装夹范围，不需要额外制作专用工装，直接用普通平口钳就能完成装夹，

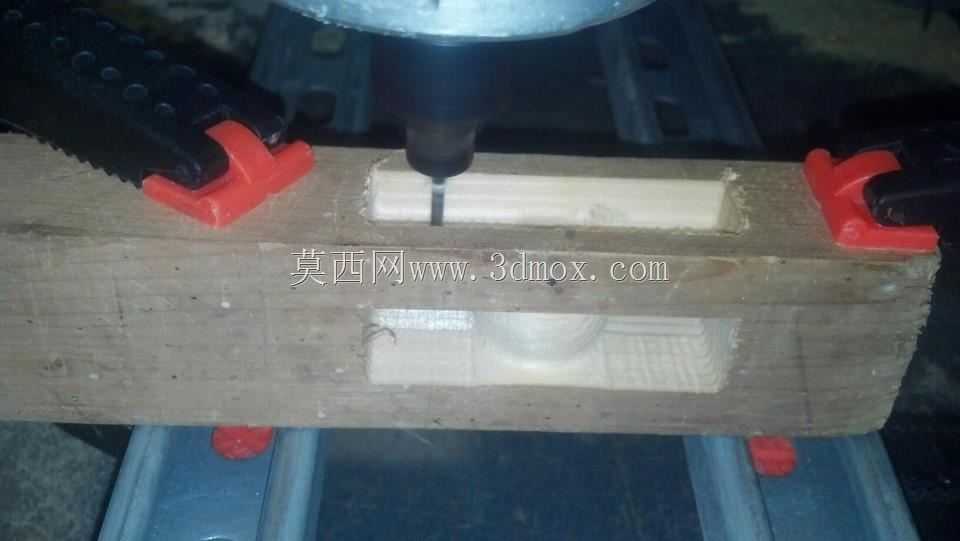

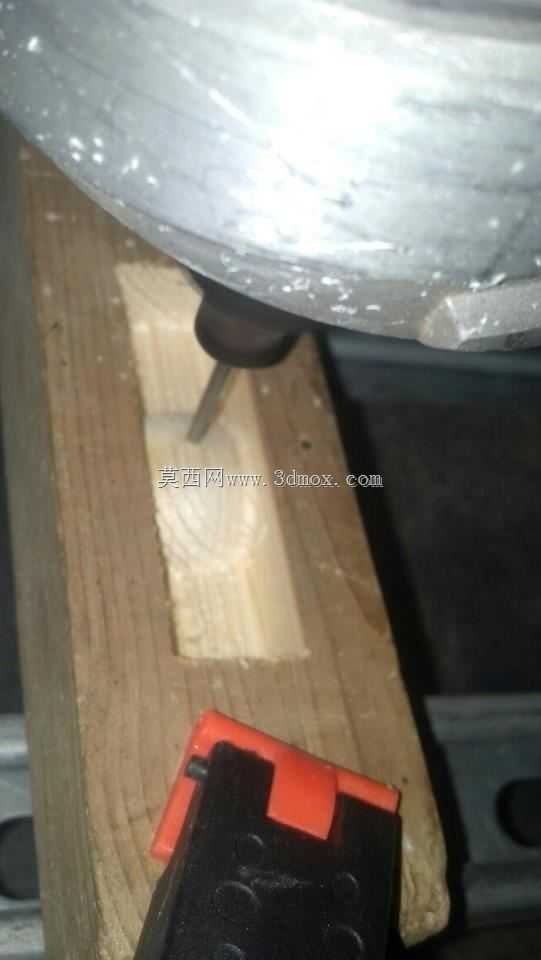

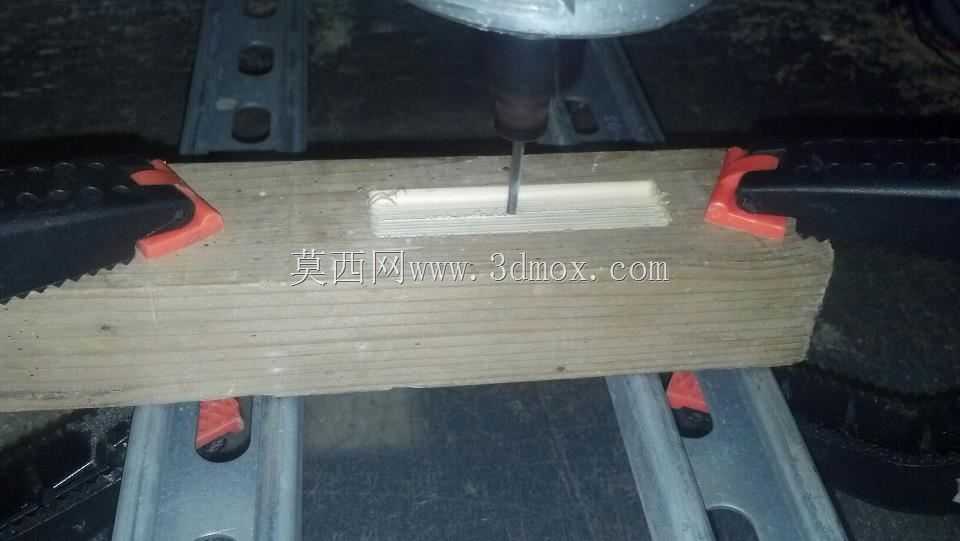

　　装夹时的夹持位置选在挡块两端无槽腔的实体区域，夹持力控制在合适范围，不会因为夹持力过大导致木质坯料变形，影响槽腔和球面的加工精度。安装边界上，挡块的底面做了0.1mm的平面度公差控制，装夹时能完全贴合工作台面或者平口钳的支撑面，避免装夹倾斜导致的加工基准偏移，槽腔的深度设置为18mm，加工时Z轴的下刀深度不会超过挡块总高度的三分之二，保证加工过程中工件的整体刚性，不会出现振刀纹。实际使用过程中，加工完成的该结构件除了作为设备测试件外，也可以作为基础的机械结构教学演示件，直观展示三轴设备的曲面加工能力，以及槽腔类零件的加工工艺顺序，比如加工时需要先铣削上下平面建立基准，再粗铣矩形槽腔留0.5mm的精加工余量，

　　之后通过三轴联动铣削半球曲面，最后精加工槽腔侧壁和边缘倒角，整个工艺顺序能完整覆盖常规结构件的加工流程，对于刚接触数控加工的操作人员来说，是非常合适的练习载体。结构上的半球凸台与挡块为一体结构，没有采用装配方式，避免了装配间隙带来的测试误差，加工完成后球面的轮廓度公差可以控制在0.2mm以内，通过球面的圆度误差就能直接判断X、Y轴的联动插补精度，通过槽腔侧壁的直线度可以判断单轴的进给直线度，通过槽腔底面的平面度可以判断Z轴的垂直进给精度，一个构件就能完成多项设备精度校验项，不需要频繁更换测试件，能大幅缩短设备调试的准备时间。
