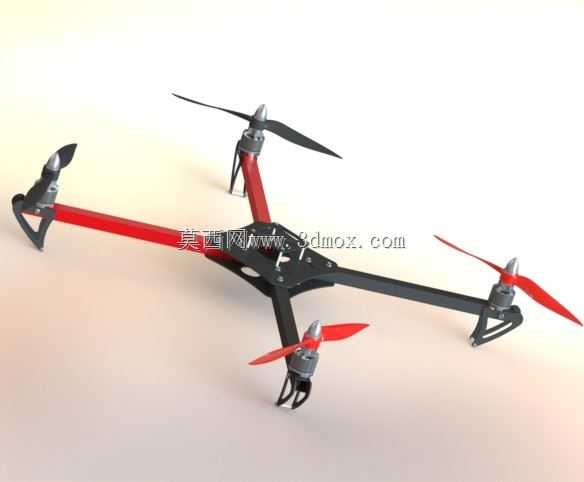

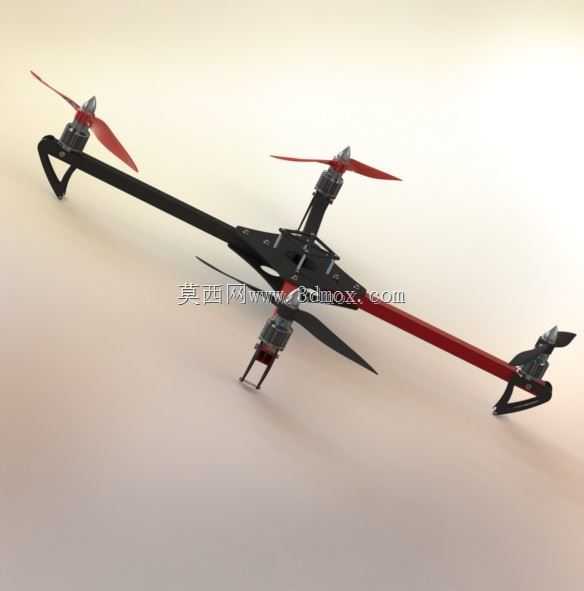

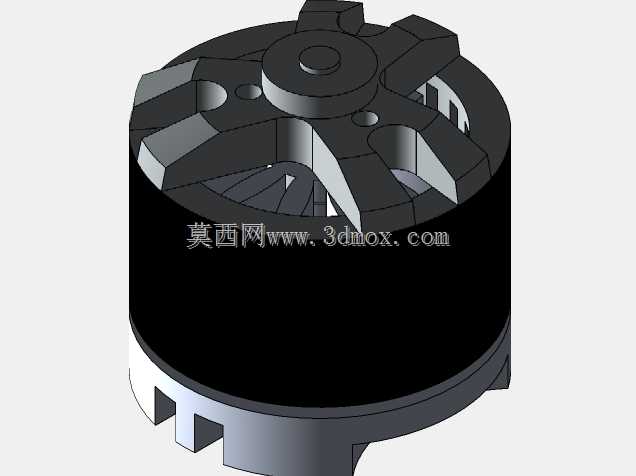

霍比四旋翼x550飞行器机架结构设计

该四旋翼飞行器机架主要面向低空消费级航拍、小型作业载荷搭载、户外航模飞行等应用场景，可适配入门级飞控系统、轻量化航拍模组与小型作业挂载，满足个人航模爱好者日常飞行练习、短距离低空素材拍摄、小型场地环境探查等实际使用需求，能够在开阔无强电磁干扰的低空域稳定完成悬停、定高飞行、航线巡航等基础飞行动作。

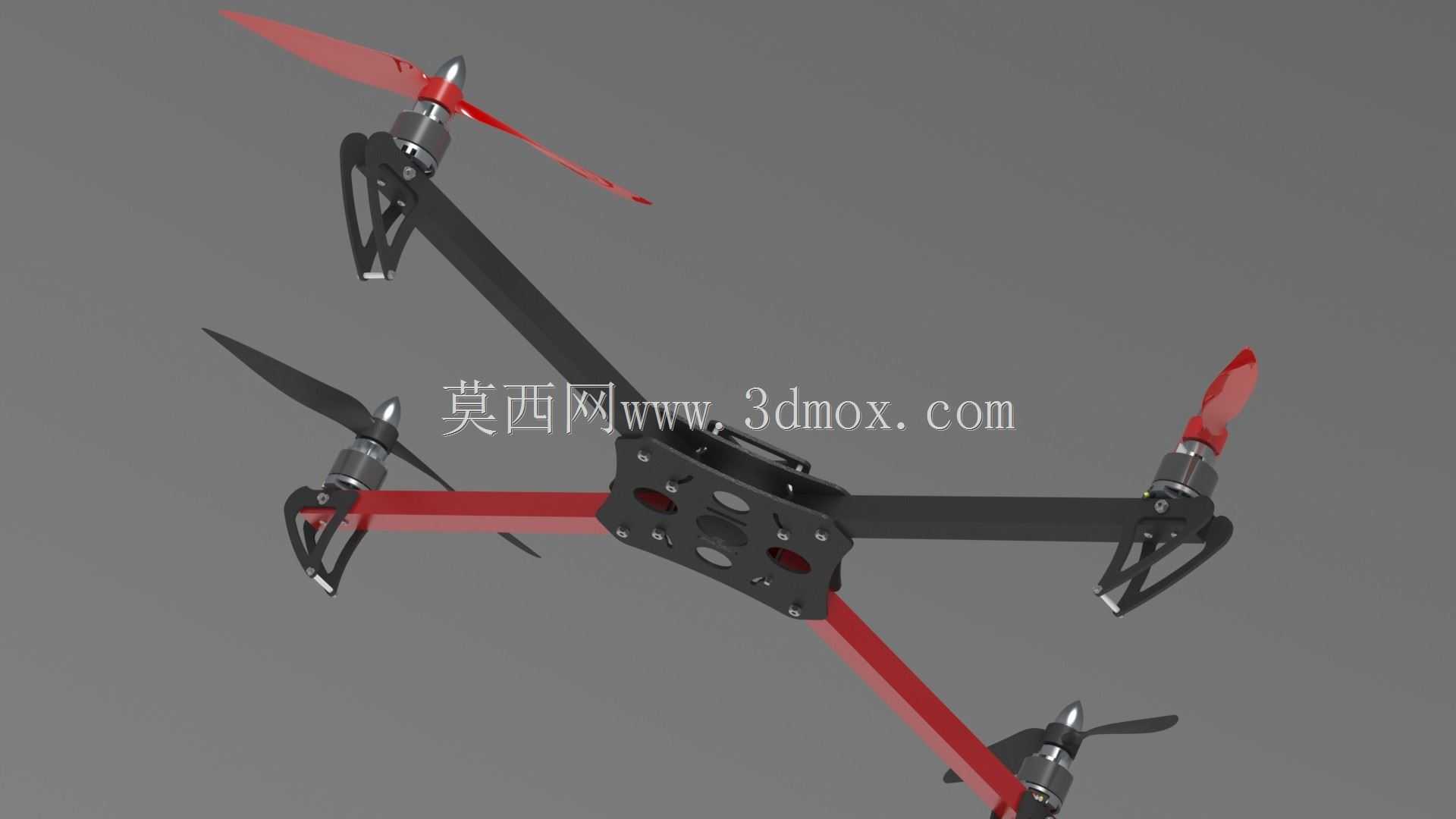

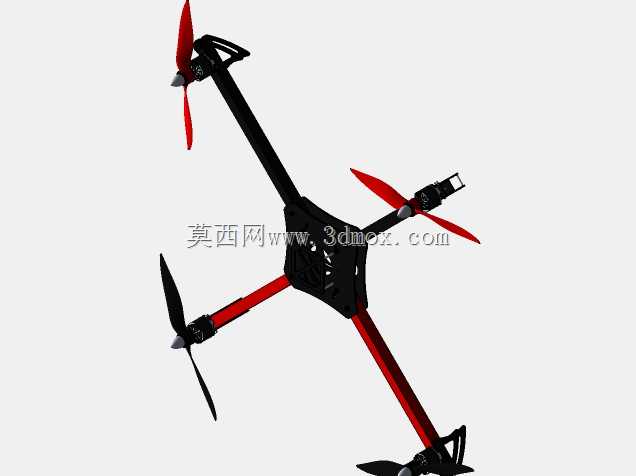

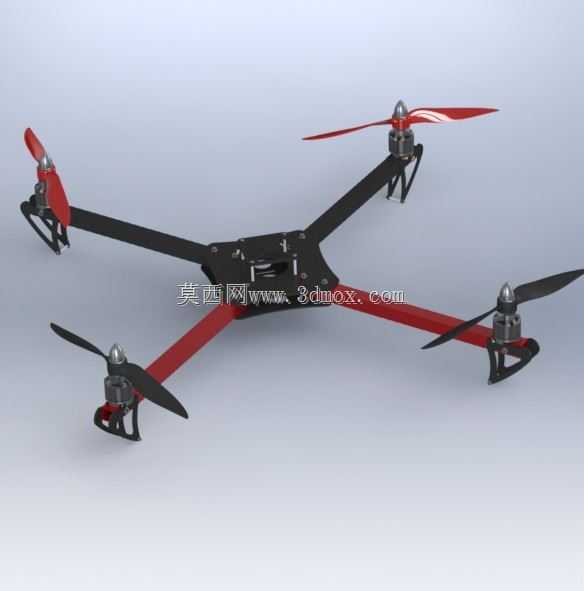

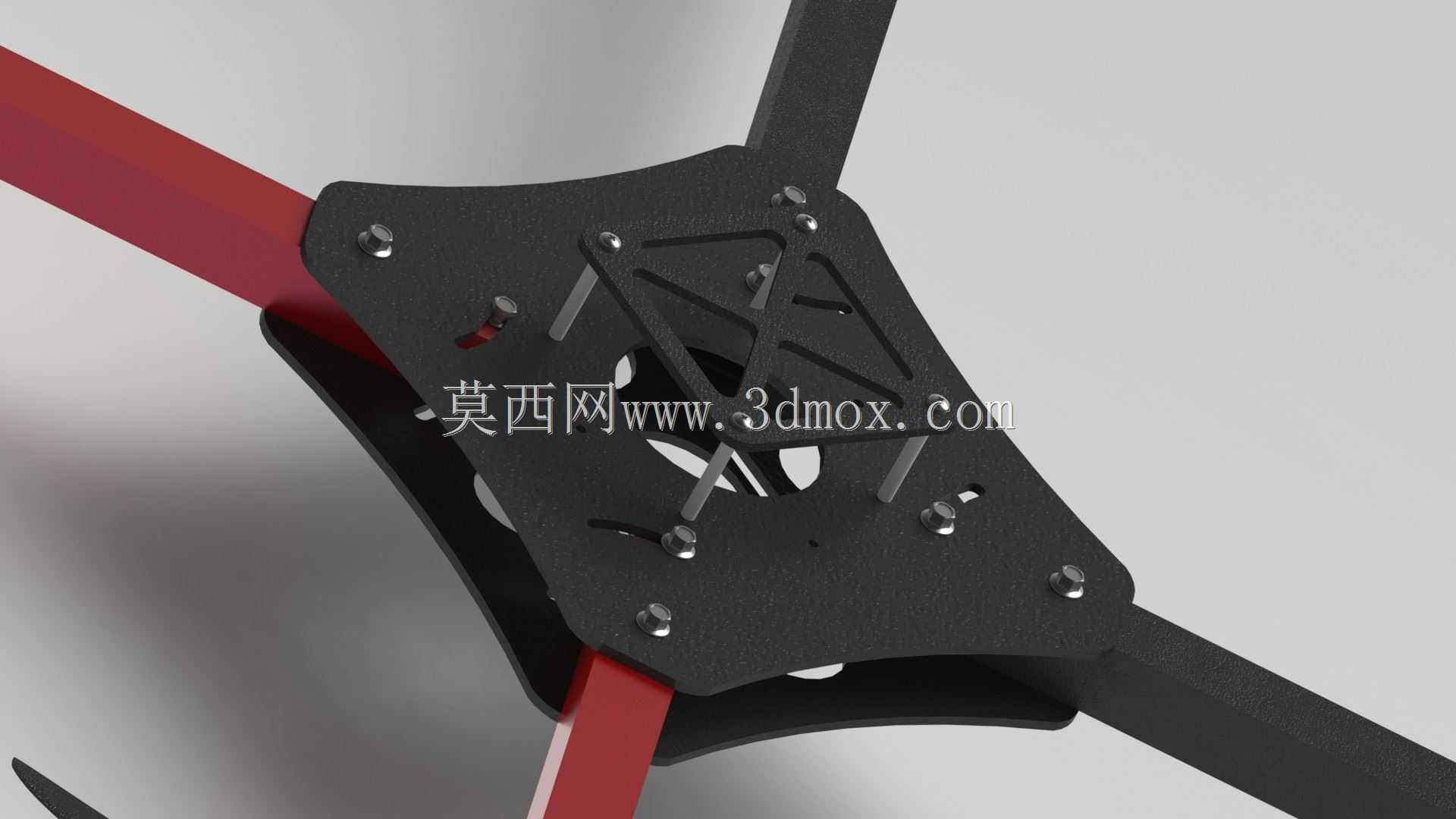

在功能特性层面，该机架采用X型四轴布局，四个机臂沿中心机身呈90度夹角对称分布，对角电机轴距适配x550规格的动力配置，可搭载对应尺寸的正反螺旋桨，单轴动力输出冗余充足，即使单轴动力出现小幅偏差，飞控系统也可通过其余三轴的动力补偿维持飞行姿态稳定。机架中心区域预留了标准化的飞控、电调、电池、信号接收机安装位，安装孔位适配主流消费级飞控的固定尺寸，无需额外打孔改装即可完成核心航电部件的装配；机臂末端设计有电机安装座与螺旋桨防护预留位，可根据使用需求加装防撞护圈，降低低空飞行时碰撞障碍物导致的桨叶、电机损坏概率。机身尾部预留了图传天线、GPS模块的安装凸起位，能够减少金属结构对信号的遮挡，提升飞行过程中的信号传输稳定性与定位精度。

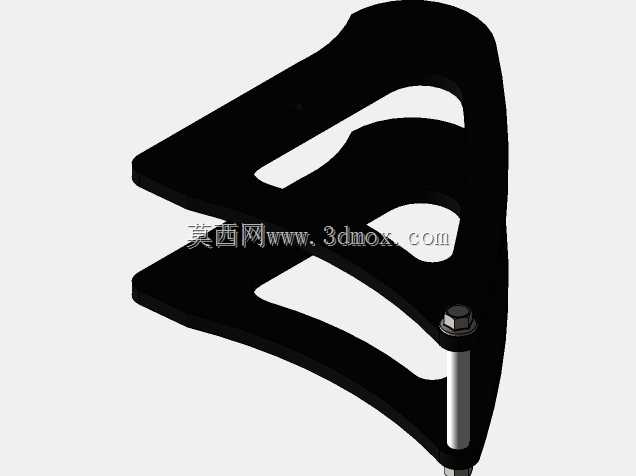

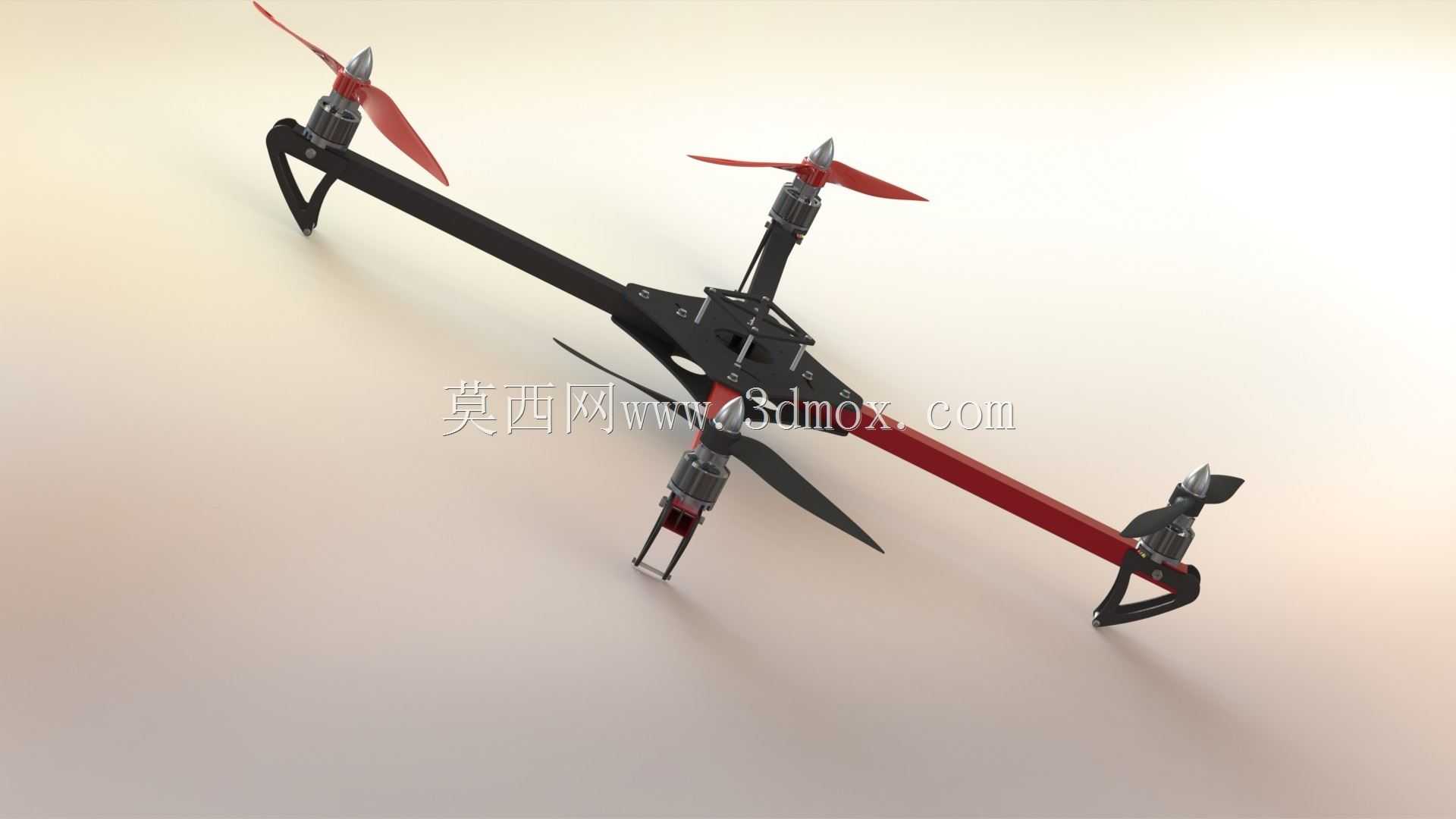

从设计思路来看，该机架优先兼顾结构强度与整机自重控制，主体承力结构采用高强度轻量化材质，机臂采用长条形等截面设计，在保证抗弯、抗扭强度满足飞行载荷要求的前提下，尽可能削减非承力区域的材料厚度，降低整机自重以提升续航时长与载荷能力。机臂与中心机身采用快拆式连接结构设计，日常收纳时可快速拆卸机臂，缩小整机收纳体积，方便外出携带；起落架采用前置低位布局，在机身前部下方设置支撑脚，能够在降落时为机身前部搭载的航拍模组提供足够的离地间隙，避免起降过程中镜头与地面发生剐蹭，同时起落架的弧形结构可在硬着陆时吸收部分冲击能量，降低冲击力传递至中心机身的航电部件，提升设备起降过程的安全性。

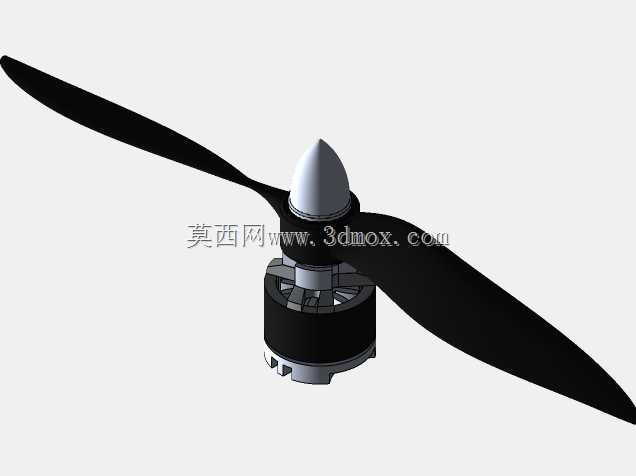

在外形尺寸与安装边界方面，该机架对角电机轴距为550mm，适配10-12寸规格的正反螺旋桨，整机装配完成后不含桨叶的横向最大尺寸与机臂长度匹配，纵向尺寸覆盖起落架前端至尾部天线安装位的总长度，中心机身的安装平面尺寸可容纳最大尺寸为50mm*50mm的标准飞控模块，电池仓可适配3S-4S规格的常规航模锂电池，安装时需注意整机重心需落在中心机身的几何中心位置，避免重心偏移导致飞行过程中动力输出不对称，额外消耗电池电量影响飞行续航。机臂的安装角度经过精准调校，四个电机的安装平面均保持水平，确保螺旋桨旋转时产生的升力垂直向上，避免产生不必要的水平分力影响飞行姿态控制精度。
