型材管道弯曲加工用折弯设备结构设计

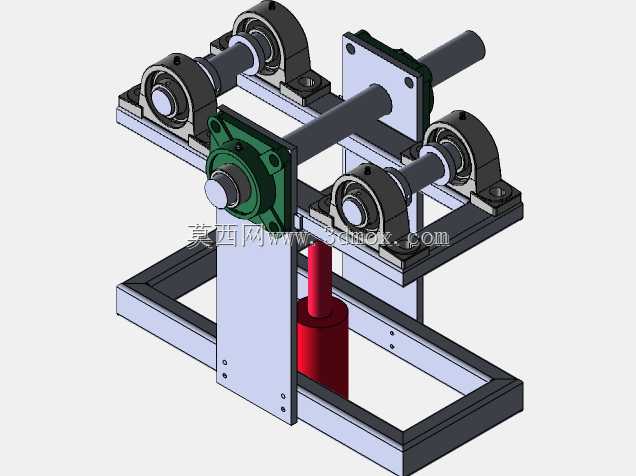

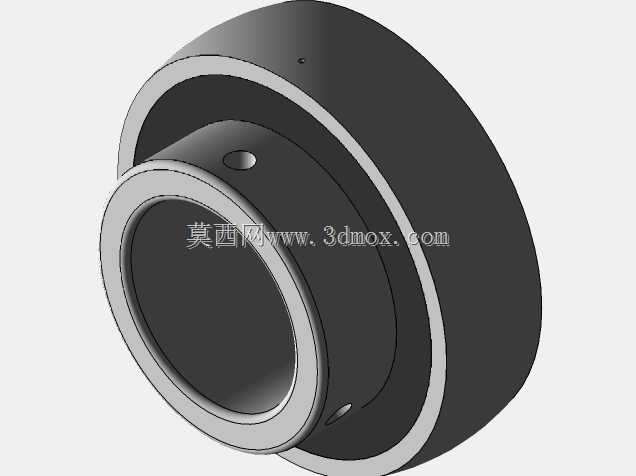

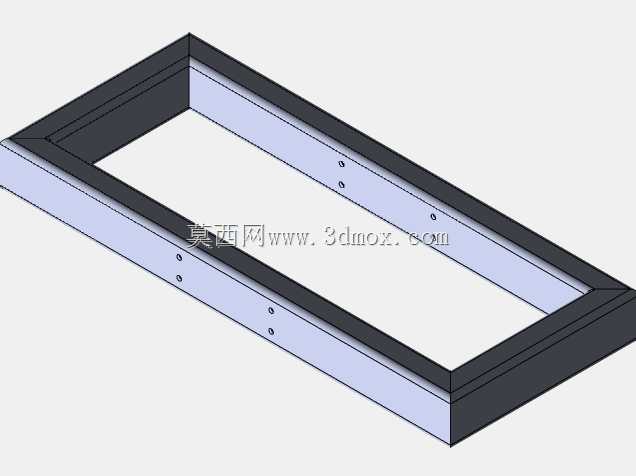

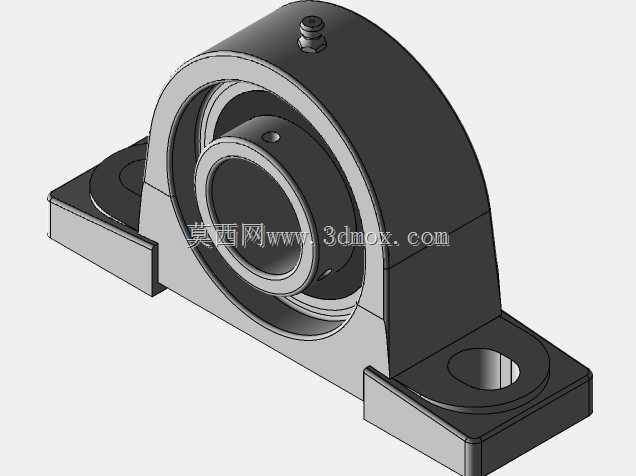

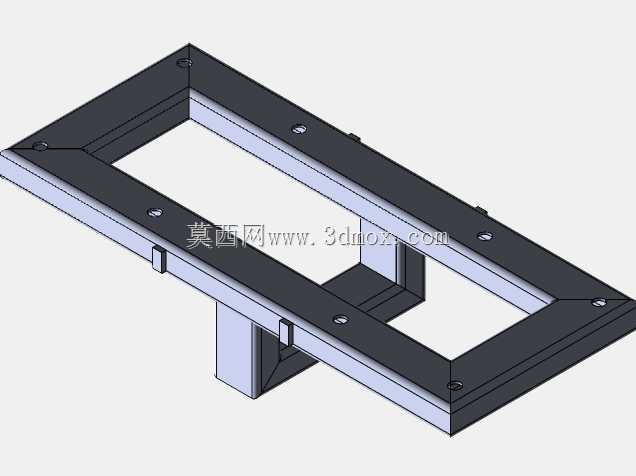

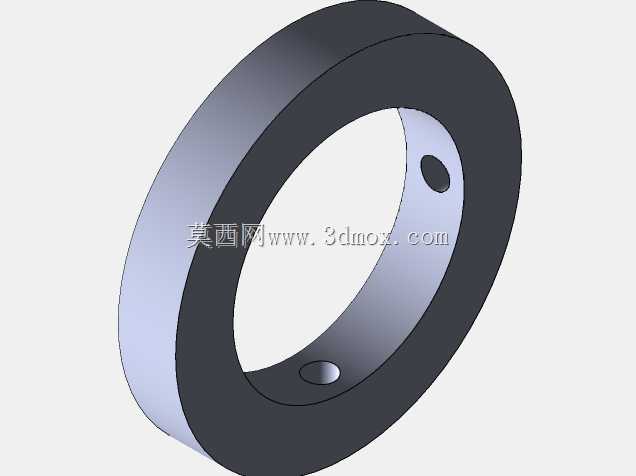

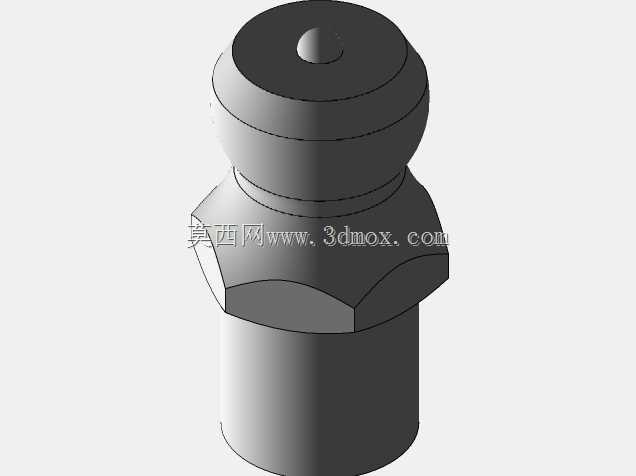

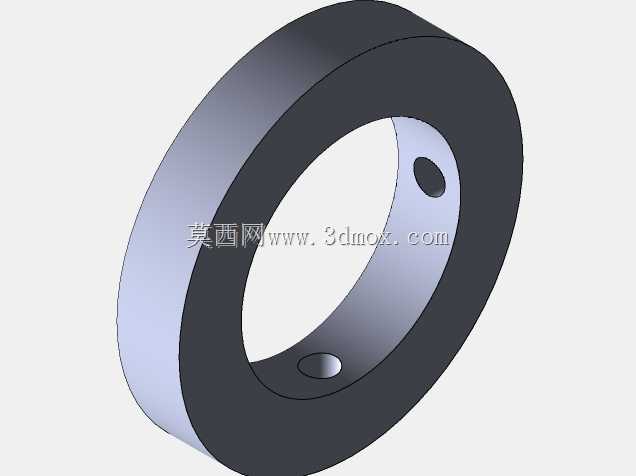

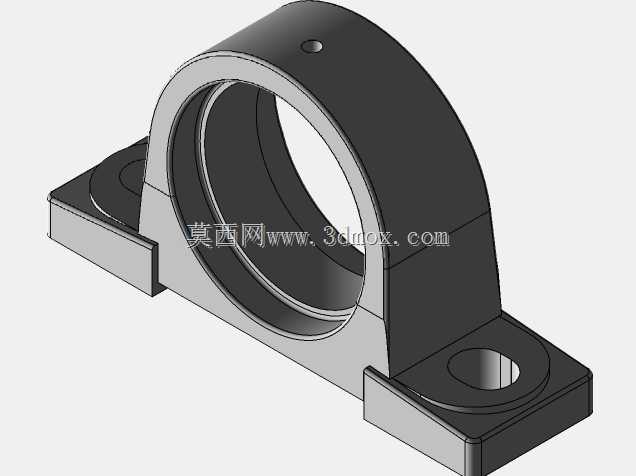

　　这款折弯设备主要面向中小规格金属型材、圆管的小批量弯曲加工作业场景，常见于五金加工车间、小型钢结构预制场、管材定制加工门店，可替代传统手动弯管工装与简易火焰弯曲工艺，解决小半径弯曲时型材截面变形、弯曲弧度不一致的常见加工痛点。设备整体采用框架式方管焊接机架作为承载基础，底部机架预留了地脚螺栓安装孔位，可直接固定在混凝土地面或车间钢制工作平台上，整体安装占地宽度控制在1.2米以内，长度不超过0.8米，高度方向预留0.7米的操作空间，无需额外开挖基础，适配多数小型加工车间的工位布局。核心执行结构采用三辊轴错位排布设计，两根上平行辊轴通过带座外球面轴承固定在立式安装板上，承担型材进给过程中的导向与夹持作用，轴承座选用标准立式安装型号，

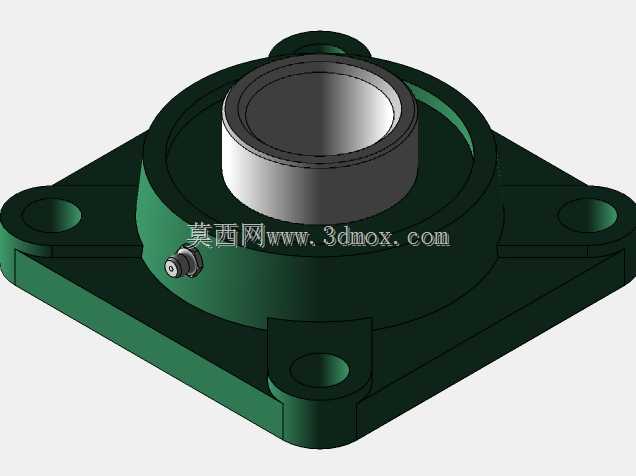

　　可通过安装板上的长圆孔调整辊轴间距，适配不同截面尺寸的型材与管材加工需求；下方单根顶推辊轴连接直线驱动部件，可沿垂直方向进给，通过调整顶进行程控制型材的弯曲半径，无需更换成型模具即可完成一定范围内不同弧度的弯曲作业。设计阶段优先考虑了结构的易维护性，所有辊轴的轴承安装位都预留了拆卸间隙，日常维护时无需拆解整体机架即可完成轴承更换与辊轴表面磨损修复；驱动端的法兰式安装座直接固定在机架立板上，输出轴与主动辊轴通过刚性联轴器连接，减少了传动环节的功率损耗，同时降低了装配时的同轴度调整难度。设备的受力框架做了针对性的加强处理，立式安装板与底部机架之间增加了三角加强筋，避免大规格型材弯曲时立板出现形变导致辊轴平行度超差，影响弯曲成型精度；

　　辊轴表面做了淬硬处理，硬度达到HRC45以上，减少长期摩擦导致的辊面拉伤，保证型材进给过程中不会出现表面划痕。实际作业时，型材从两根上辊轴之间的间隙穿入，下方顶推辊轴根据预设弯曲半径上行顶紧型材，主动辊轴旋转带动型材匀速进给，即可完成连续弧度的弯曲成型，针对不同壁厚的管材，可在辊轴表面加装适配的尼龙护套，避免薄壁管弯曲时出现凹瘪缺陷。整体结构没有采用复杂的非标定制部件，多数连接件、轴承、紧固件都选用通用标准件，降低了后续的备件更换成本，也方便加工单位根据自身的加工需求调整驱动形式，手动进给版本可加装手轮完成小批量修配作业，电动版本可匹配减速电机实现连续自动弯曲，适配不同产能规模的加工需求。
