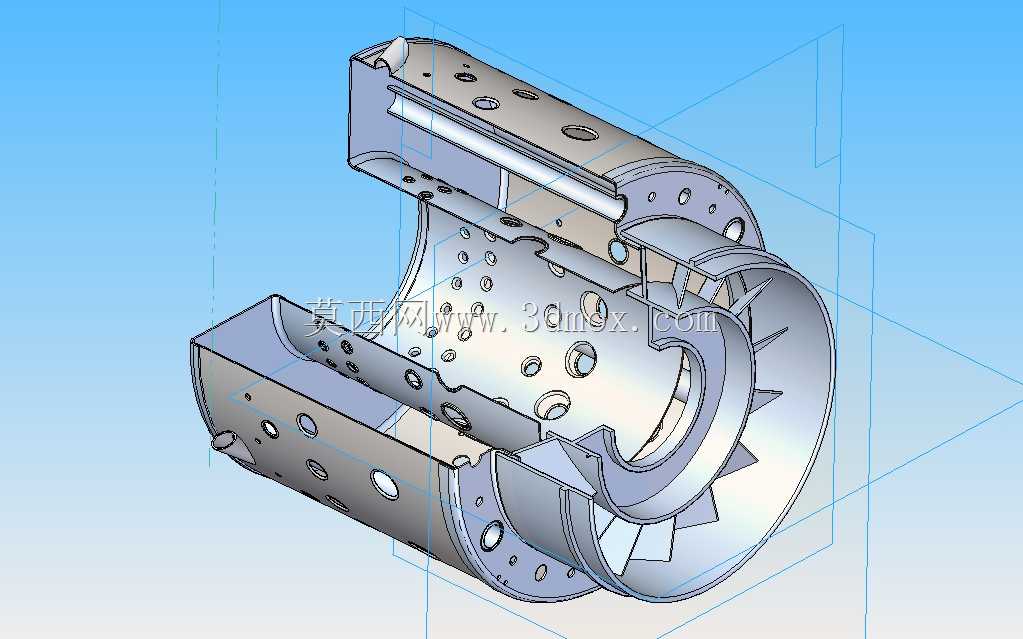

微型燃气轮机燃烧室剖视结构设计

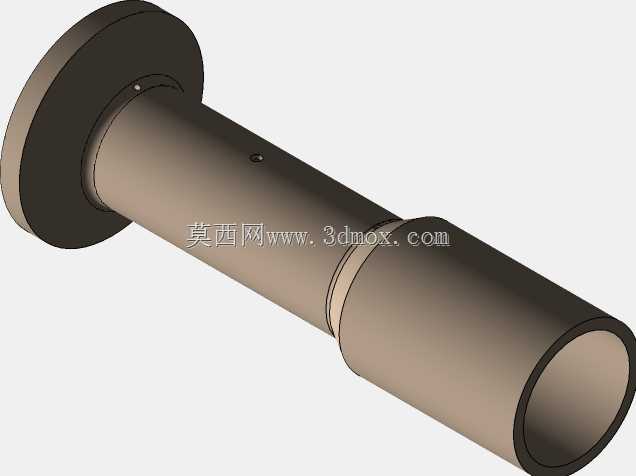

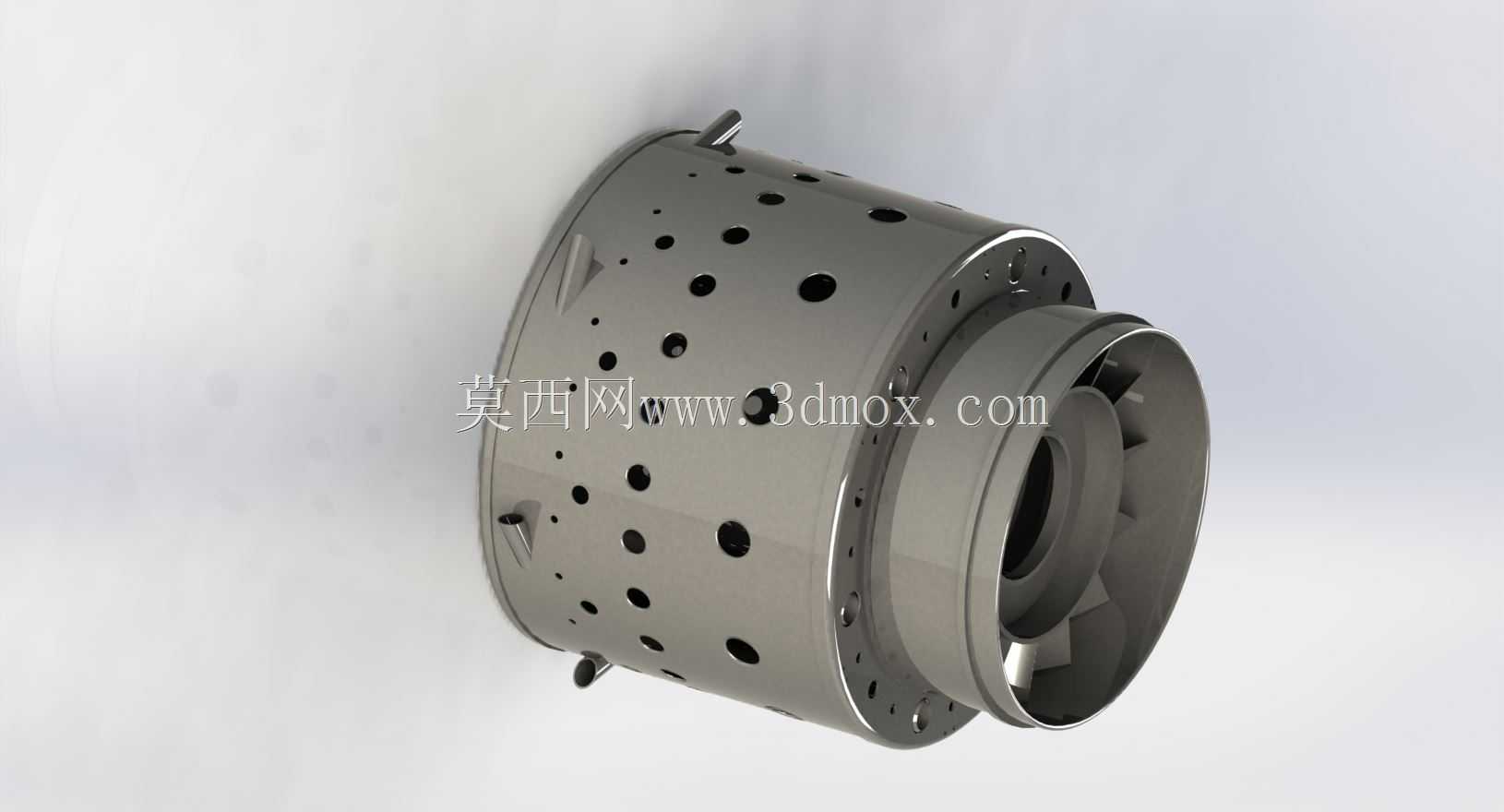

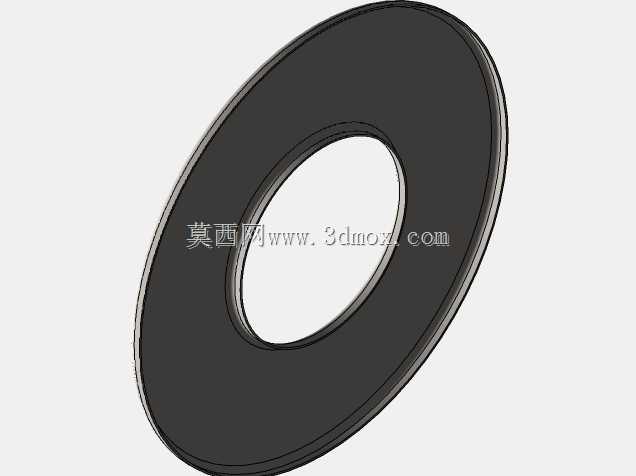

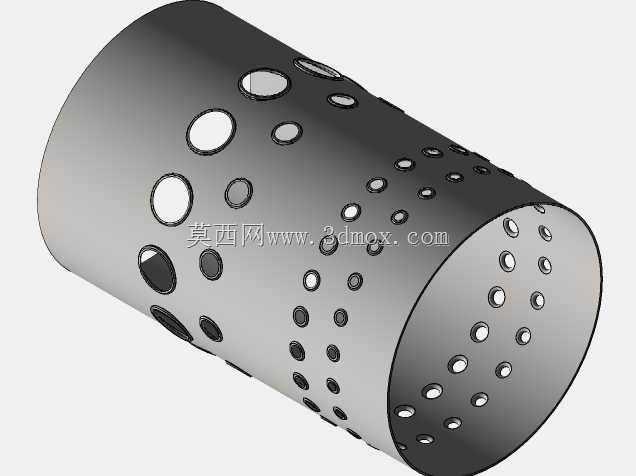

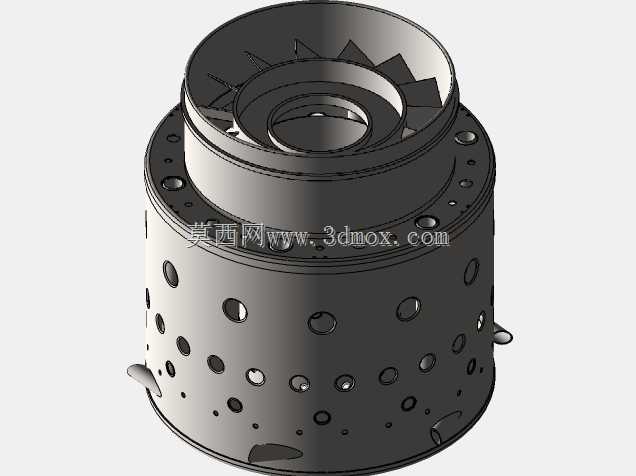

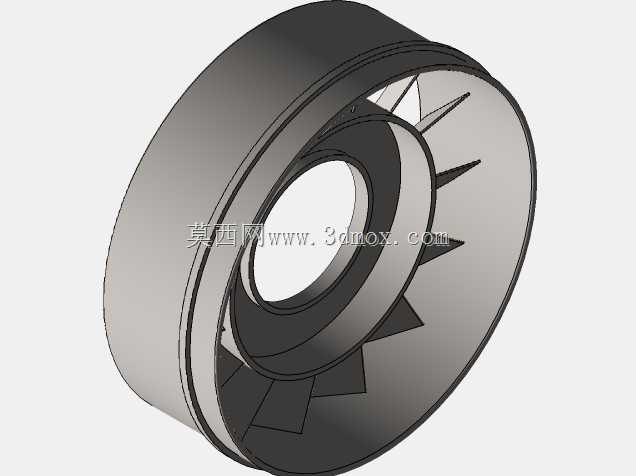

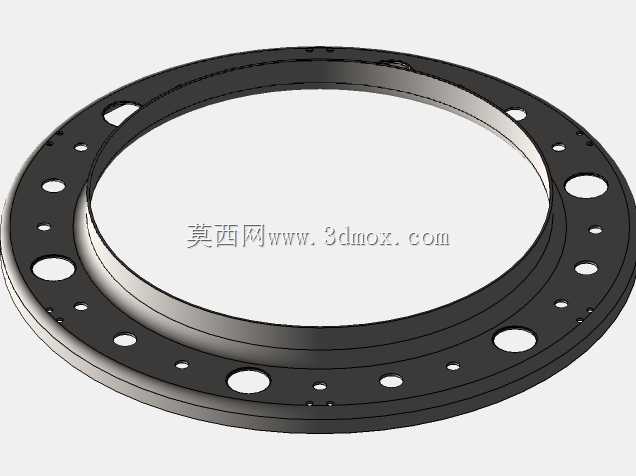

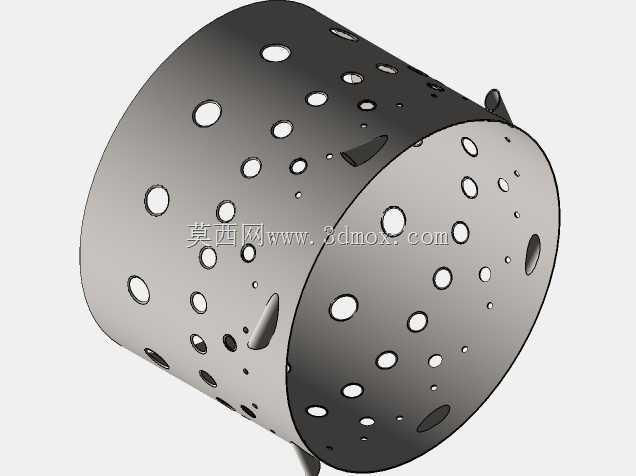

该结构为微型燃气轮机核心燃烧部件，主要应用于分布式供能系统、小型航空辅助动力单元、便携应急发电装备以及微型涡喷动力装置中，承担着燃料化学能向热能高效转化的核心功能，是决定整套动力设备热效率、排放指标与运行稳定性的关键构件。从实际使用场景来看，这类微型燃烧室可适配百千瓦级及以下功率的燃气轮机设备，既可以在民用分布式能源站中为楼宇供能、工业小型自备电站提供稳定热源输出，也可搭载于小型无人机、航模动力系统以及车载辅助动力单元中，在紧凑空间内实现稳定高效的燃烧反应，满足小尺寸动力设备的高功率密度输出需求。从功能特性来看，该结构采用环形回流式布局设计，筒体表面分布多组不同孔径的进气孔与掺混孔，能够在燃烧组织过程中实现分级进气：头部区域的小孔负责引入一次空气，与喷入的燃料充分混合形成稳定的主燃区，保证燃料充分氧化燃烧，降低不完全燃烧带来的污染物排放与能量损耗；中部与尾部的大孔径掺混孔则引入二次冷却空气与掺混空气，一方面在筒体内壁形成气膜冷却层，隔绝高温燃气对金属筒体的热冲刷，延长部件在高温工况下的使用寿命，另一方面将燃烧后的高温燃气掺混降温至涡轮可耐受的温度区间，同时优化出口温度场分布均匀度，避免局部高温对下游涡轮叶片造成热冲击损伤。筒体尾部集成的导向叶片结构，可对流出燃烧室的高温燃气进行预旋导流，让燃气以匹配涡轮入口角度的方向进入涡轮做功段，减少气流流动损失，提升整机动效率。在设计思路层面，该结构充分考虑微型动力设备的紧凑性要求，将燃烧腔、掺混段、导流段集成于单一筒形构件内，大幅压缩轴向安装尺寸，适配小型燃气轮机的紧凑布局需求；筒体上的孔位排布经过流场仿真优化，不同区域的孔径、孔数与开孔角度均匹配对应位置的气流组织需求，既保证主燃区的当量比处于稳定燃烧区间，避免出现熄火、回火等工况异常，也能控制冷却气膜的覆盖均匀度，避免局部热应力集中导致筒体变形开裂。从安装边界来看，该燃烧室采用法兰对接结构，筒体两端的连接法兰预留了均匀分布的安装定位孔，可直接与前端压气机扩压段、后端涡轮导向机匣同轴对接，安装时仅需保证法兰端面的同轴度与端面跳动公差在设计范围内，即可实现可靠密封与定位，无需额外复杂的支撑结构；整体筒径与轴向长度适配微型燃气轮机的转子包容尺寸，安装后不会与转子部件、机匣内壁发生运动干涉，同时预留了足够的热膨胀间隙，可抵消高温工况下金属材料的热伸长量，避免运行过程中出现结构卡滞、密封失效等问题。
