家用双槽带沥水台厨房水槽三维设计

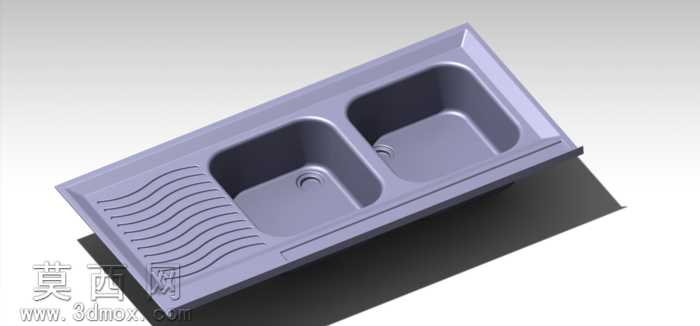

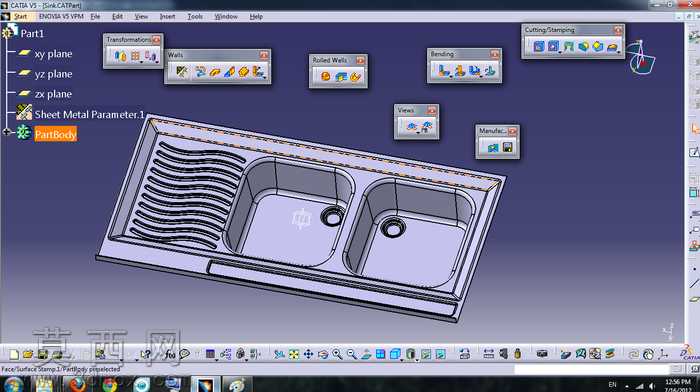

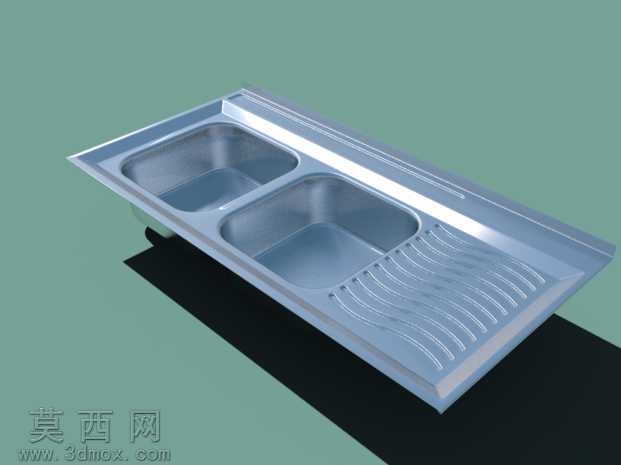

本作品为家用厨房双槽带沥水台水槽的三维参数化建模成果，建模过程依托主流三维设计软件完成，整体采用自顶向下的设计逻辑，先以基准平面搭建整体布局框架，确定水槽整体长宽高、槽体深度、沥水区域占比等核心尺寸参数，确保产品符合常规家用厨房台面的安装适配标准。建模阶段优先构建水槽的整体外轮廓基体，通过薄壁特征生成水槽的基础壳体结构，精准控制板材厚度符合厨卫五金产品的常规加工厚度要求，避免后续加工出现板材过薄易变形、过厚浪费材料的问题。针对双槽结构，分别对两个槽体进行独立的特征构建，精准预留下水器的安装孔位，孔位边缘做平滑过渡的翻边处理，既保证下水组件安装后的密封性能，也能提升槽体局部的结构强度，减少长期使用过程中孔位开裂的风险。槽体内部的边角全部采用大圆角过渡设计，既符合日常使用中无清洁死角的需求，也能通过圆弧结构分散槽体承受的外力，提升整体抗冲击性能。侧边的沥水区域采用波浪形导流筋条设计，建模时通过阵列特征均匀排布筋条结构，筋条高度做渐变处理，引导沥下的水流自然汇入相邻槽体，避免沥水区域积水残留，同时筋条的排布密度经过反复调整，既保证沥水效率，也能对放置的餐具起到稳定的支撑作用，避免餐具滑落。水槽的顶部边缘做加宽翻边设计，翻边处设置细微的导流凹槽，防止台面积水顺着水槽外壁渗入橱柜内部，翻边的平整度通过曲面约束严格控制，保证安装后与台面贴合紧密无晃动。整体模型的材质参数按照食品级不锈钢的物理特性设置，表面做哑光拉丝的质感调整，还原真实厨卫水槽的视觉效果，所有特征均保留完整的参数化建模历史，可根据实际生产需求快速调整槽体尺寸、板材厚度、孔位位置等参数，适配不同规格的厨房台面安装需求，也可直接用于后续的钣金展开、模具设计、装配干涉检查等生产前置环节。
