十字盘头自攻螺丝三维设计作品

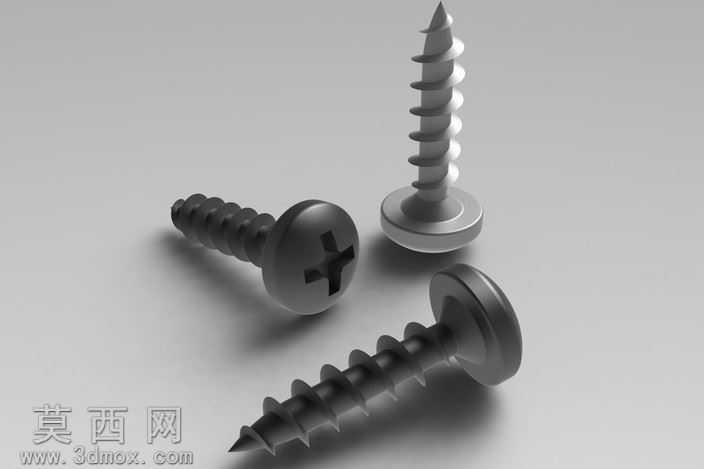

本作品为十字盘头自攻螺丝的三维建模设计成果，建模过程依托三维参数化设计逻辑开展，首先针对自攻螺丝的核心结构进行拆解，将整体划分为盘头头部、十字驱动槽、螺杆主体、自攻螺纹段、尖端导向部五个独立建模模块，保证各部分尺寸比例符合通用紧固件的行业规范。建模阶段先绘制盘头的旋转截面草图，通过回转特征生成盘头基体，再在盘头顶面绘制十字槽的切除轮廓，采用拉伸切除特征精准加工出十字驱动槽结构，槽深与槽宽的参数匹配通用十字螺丝刀的咬合尺寸，确保实际使用场景下的驱动适配性。螺杆部分采用圆柱拉伸生成基础杆身，针对自攻螺纹的特殊结构，先绘制螺纹牙型的截面轮廓，通过螺旋线扫描切除的方式生成连续的自攻螺纹，螺纹的牙距、牙高、牙型角度均参照常用自攻螺丝的标准参数设置，螺纹收尾处做平滑过渡处理，避免应力集中的结构缺陷。尖端导向部采用圆锥台结构建模，端部做微小圆角处理，既保证自攻攻入时的导向定位效果，也避免锐边结构带来的建模失真。材质与渲染环节，为模型赋予哑光金属钢材材质，调整材质的粗糙度、金属度参数还原碳钢螺丝的真实表面质感，添加柔和的环境光与定向光源，突出螺纹的螺旋结构细节与盘头的曲面轮廓，渲染输出时采用浅灰色纯色背景，让螺丝的结构特征清晰呈现。设计过程中重点考量自攻螺丝的实际使用特性，螺纹的牙型做了微小的倾角优化，模拟真实自攻螺丝攻入基材时的切削导向效果，盘头的承压面做了平面度的结构约束，保证锁紧后头部与被连接件表面的贴合度，整体模型结构完整无破面，各特征参数可编辑调整，能够适配不同规格自攻螺丝的衍生设计需求，也可用于紧固件装配场景的可视化演示、产品结构教学等场景。
