电动自行车十英寸轮毂驱动电机结构设计

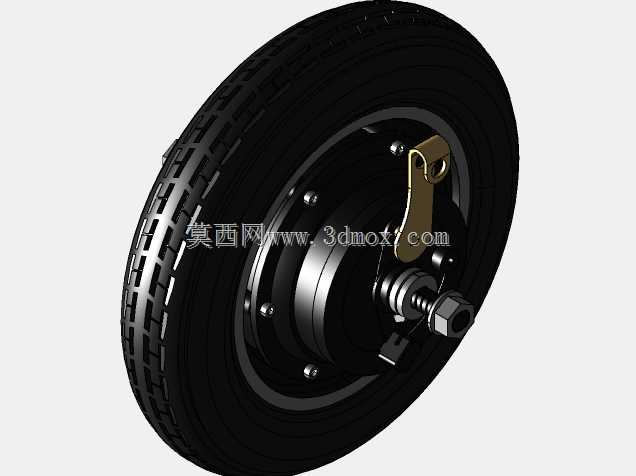

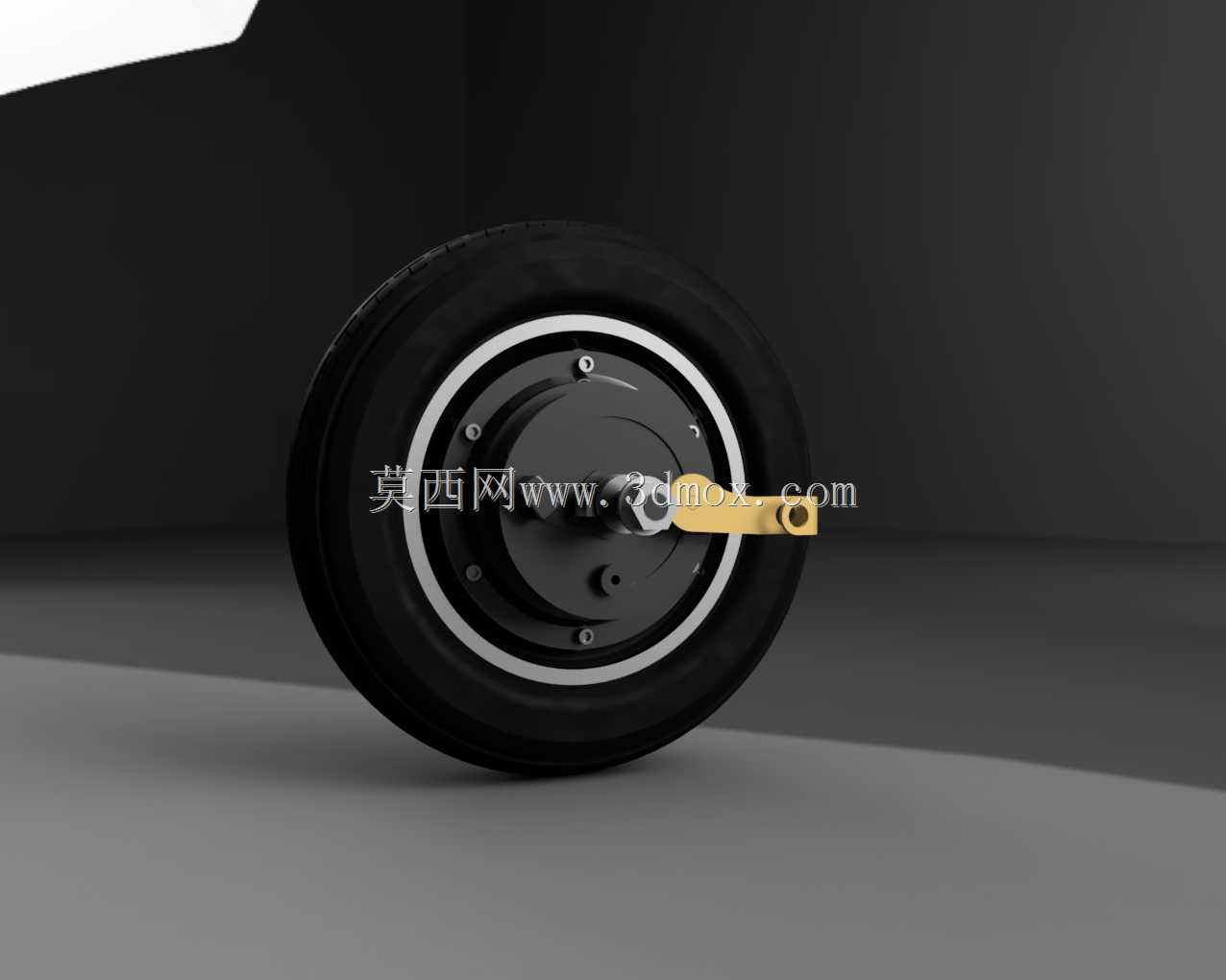

这款十英寸规格的轮毂驱动单元，是面向短途两轮代步出行场景开发的集成式动力部件，主要适配日常通勤用电动自行车、共享电单车、轻型折叠代步车等车型，直接承担车辆行进的动力输出、承重承载与行进传动功能，替代传统自行车轮加外置电机、链条传动的分体结构，大幅简化整车的传动链路，减少外露传动部件带来的维护需求与安全隐患。在实际使用场景中，这类轮毂电机可适配24V、36V、48V多种常规车载供电平台，额定输出功率350W，能够覆盖城市平坦道路、缓坡路段的日常通行需求，满足单人骑行的动力输出要求，起步扭矩足以应对常规路口起步、地下车库爬坡等常见使用工况，运行过程中动力传递直接，没有链条传动的松动、掉链、油污沾染问题，日常使用仅需检查轮胎磨损与接线固定状态，维护成本远低于传统中置电机加链条传动的结构。从产品设计思路来看，这款轮毂电机采用外转子集成式结构，将驱动电机、减速结构、轮辋连接位完全整合在车轮轮毂内部，轮胎直接安装在集成式轮辋上，轮轴作为固定支撑端延伸出安装支耳，支耳上预留标准安装孔位，可直接固定在电动自行车的前叉或者后平叉安装位上，不需要额外设计复杂的传动避让结构，整车厂装配时仅需完成轮轴固定、刹车部件对接、供电线路连接即可完成动力轮的装配，大幅提升整车装配效率。在外形尺寸与安装边界上，这款产品整体外径匹配十英寸充气轮胎的安装规格，轮体轴向宽度符合常规电动自行车前叉、后平叉的开档尺寸要求，侧边引出的安装支耳厚度与安装孔位间距适配主流代步车型的安装标准，轮体转动过程中与车架、泥瓦、刹车部件的安全间隙经过校核，不会出现运动干涉问题；设计时特意将导线引出位置做了结构预留，未建模的导线部分可沿着轮轴支耳走线固定，避免车轮转动过程中拉扯线路造成破损，轮毂外侧的端盖采用对称式螺栓紧固结构，既保证内部密封防护能力，也方便后期拆解维护内部部件，轮辋与轮胎的配合位符合常规十英寸真空胎或者有内胎轮胎的安装标准，更换轮胎时可直接适配市售同规格常规轮胎，不需要定制特殊配件。
