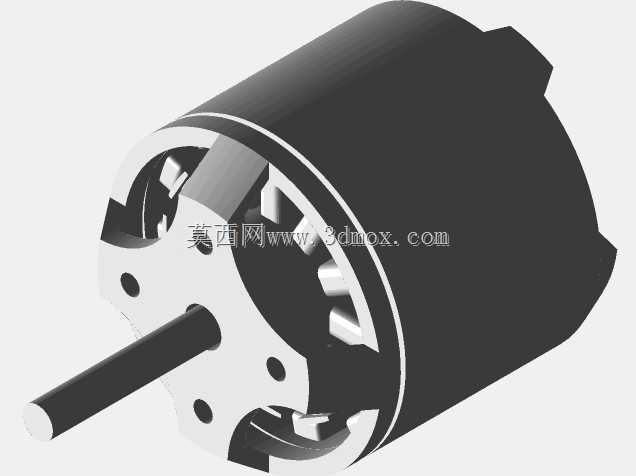

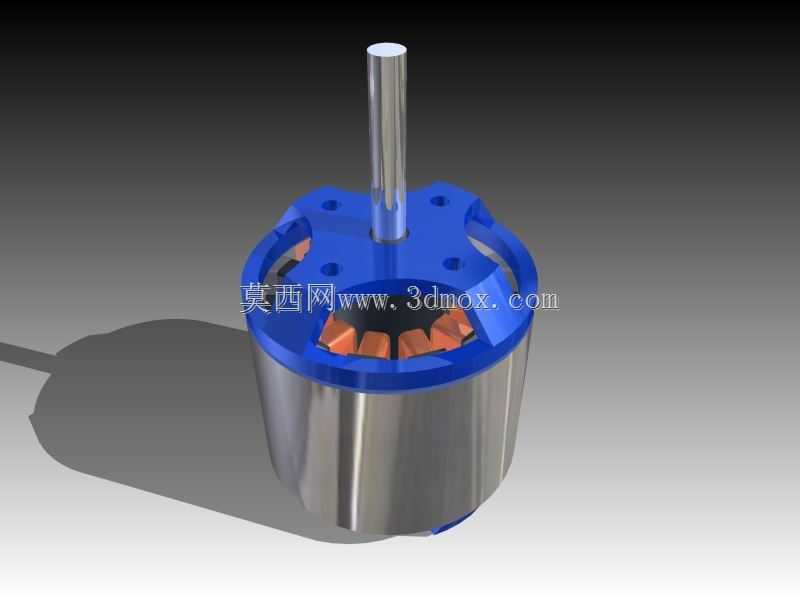

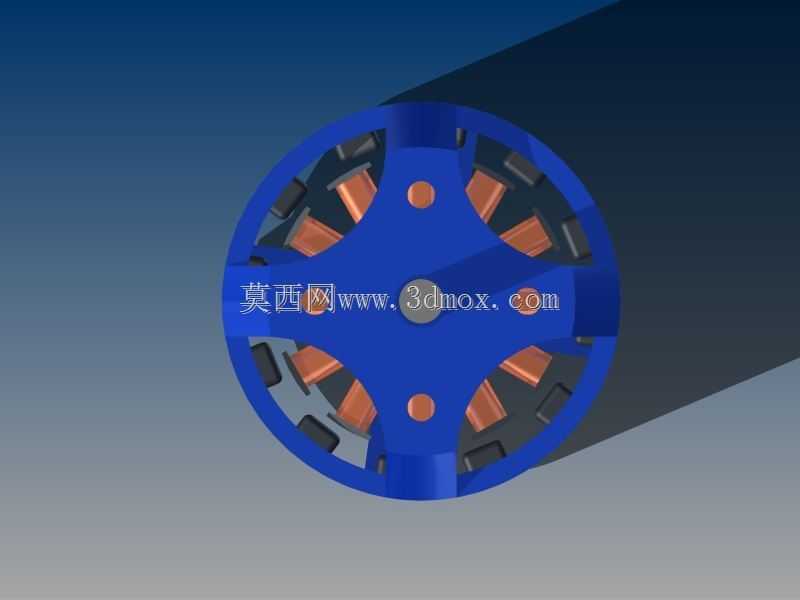

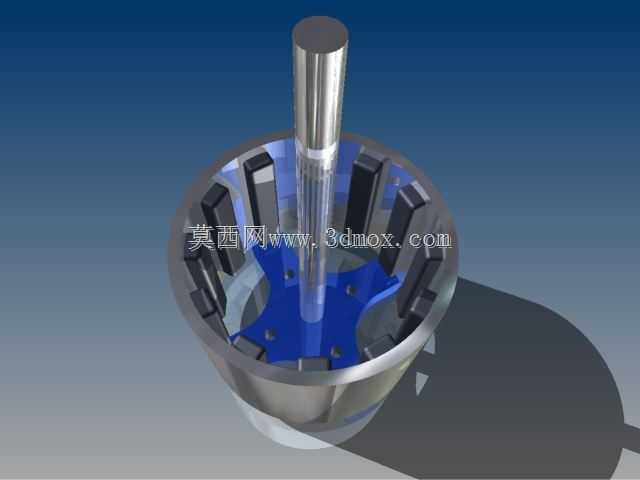

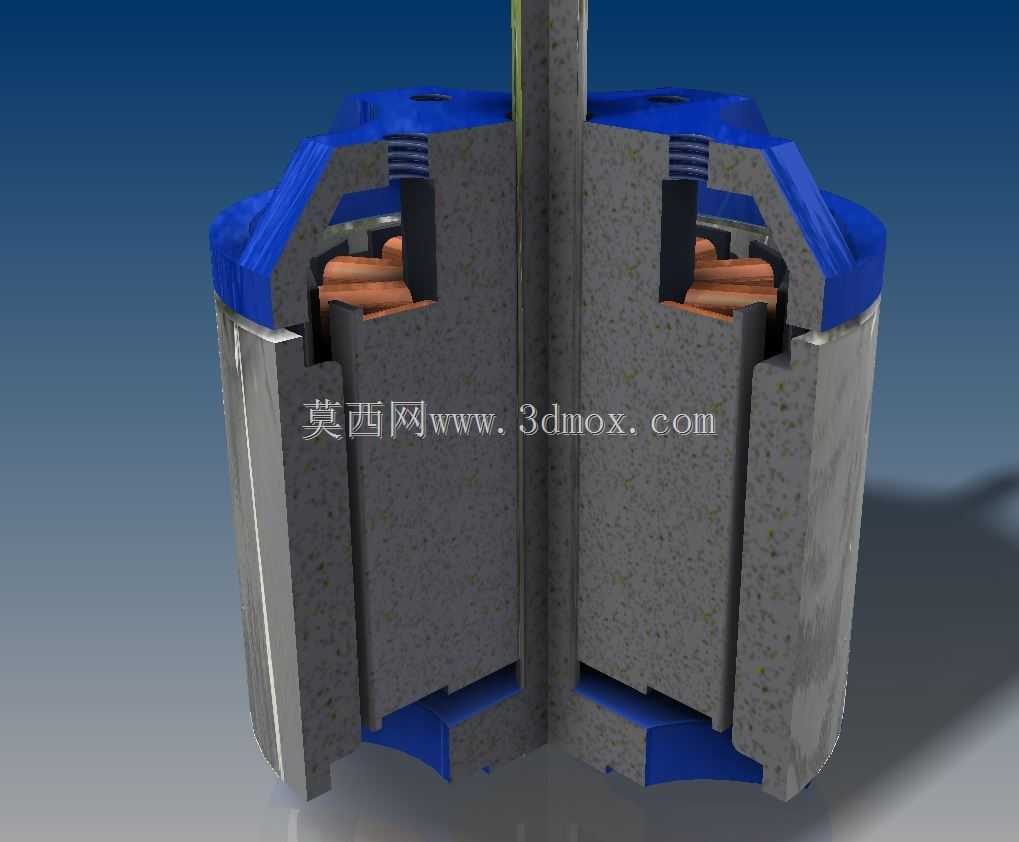

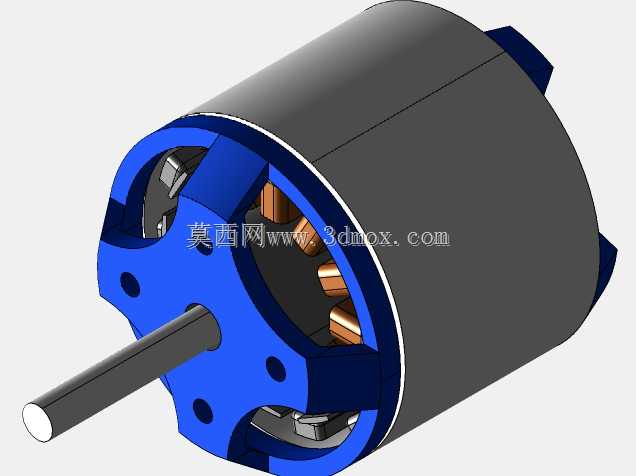

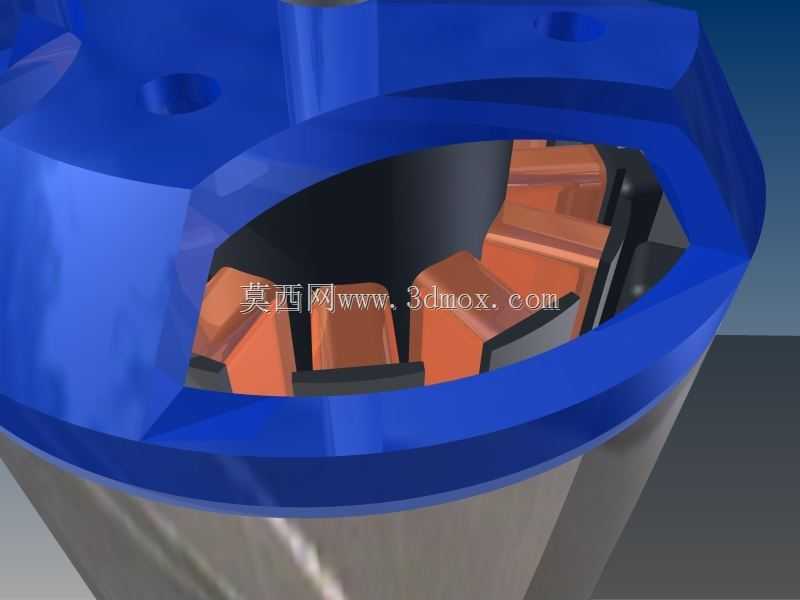

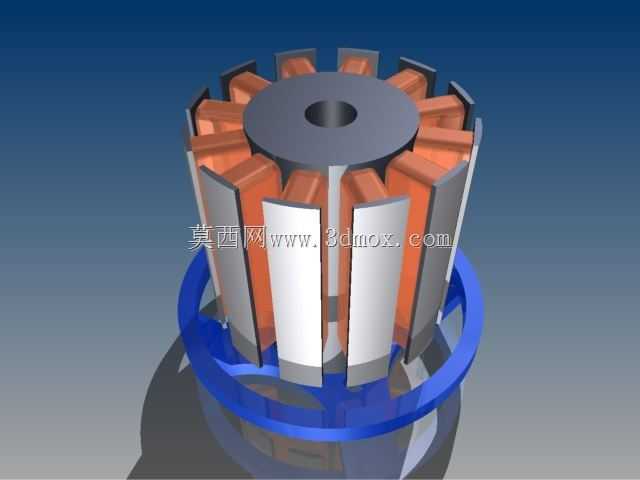

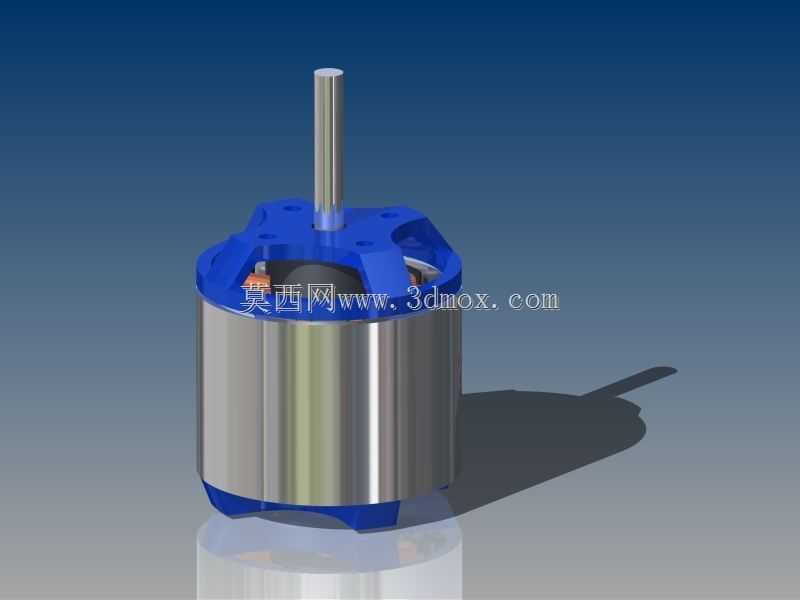

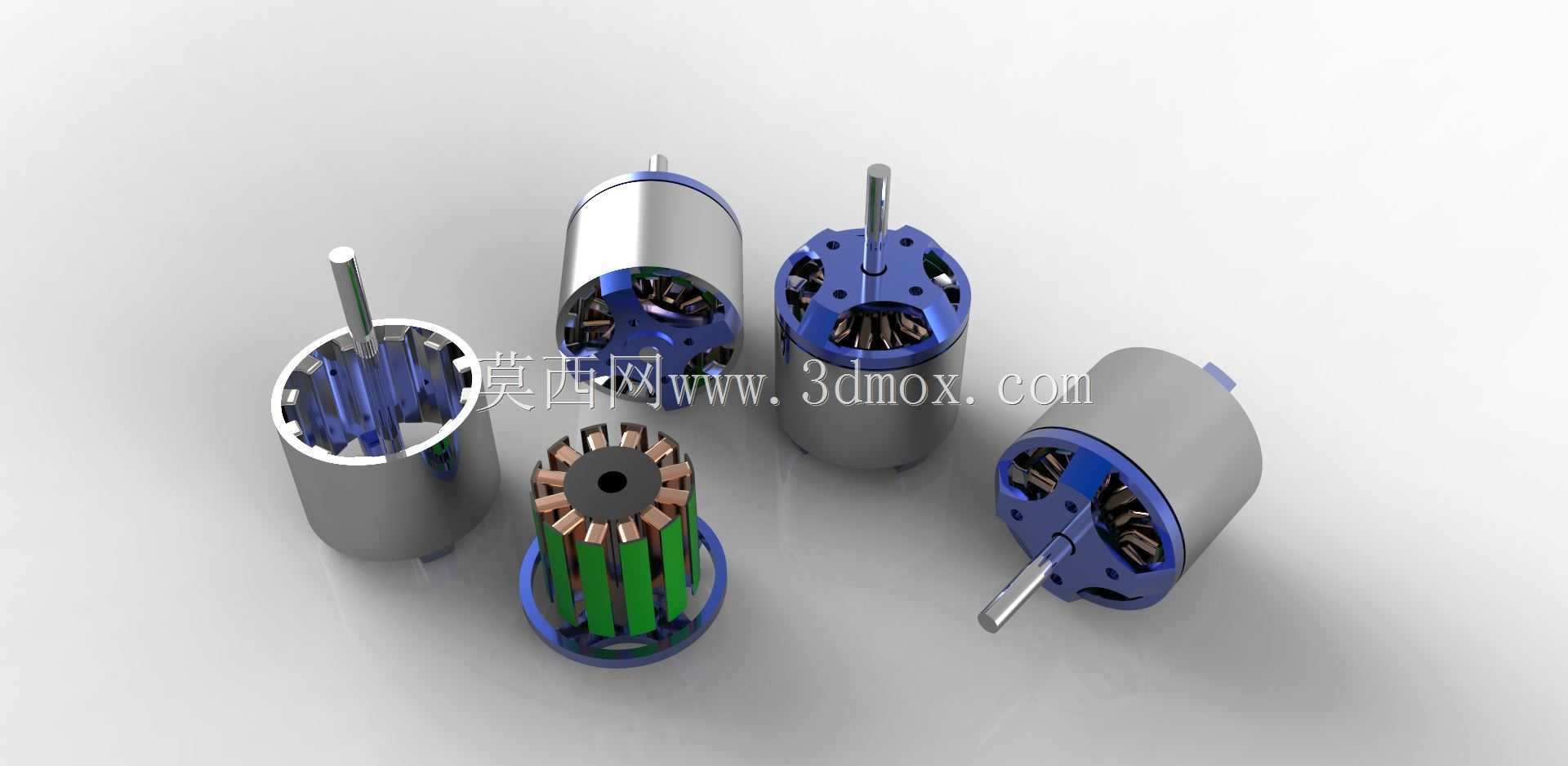

RC遥控设备用小型无刷电机结构展示

本次呈现的小型无刷电机，主要面向RC遥控模型领域设计，可适配2215规格尺寸的安装需求，覆盖遥控越野赛车、小型四旋翼飞行器、固定翼航模、迷你攀爬车等多类遥控载具的动力输出场景，也可作为小型桌面自动化装置、低功率智能传动设备的动力源使用，能够在有限的安装空间内提供稳定的动力输出，满足轻量化设备对动力部件体积、重量与性能的多重平衡要求。该款无刷电机采用外转子结构设计，相比同尺寸内转子电机具备更低的启动扭矩阈值、更宽的高效转速区间，运转过程中碳刷磨损问题被完全消除，不仅大幅降低了运转时的电磁干扰与机械摩擦噪音，更显著延长了动力部件的连续使用寿命，减少了模型使用过程中的维护频次与配件更换成本。设计过程中优先考虑了模型装配的通用性需求，输出轴采用标准直径规格，可直接匹配市面上主流的模型螺旋桨、传动齿轮组、车轮连接座等配件，无需额外进行轴径改装即可完成装配；电机外壳采用薄壁金属拉伸工艺制作，既保证了结构强度以应对模型运动过程中的震动、轻微碰撞冲击，又尽可能压缩了壳体厚度，为内部定子绕组、永磁磁钢预留了充足的布置空间，在控制整体重量的前提下最大化利用内部空间提升磁路转换效率。从安装边界来看，电机整体外径、机身长度、输出轴伸出长度均匹配2215规格电机的通用安装尺寸，定子部分采用多槽集中绕组布局，磁钢采用高牌号永磁材料制作，能够在高转速运转时保持稳定的磁场输出，避免出现高负载下的扭矩骤降问题；端盖部分预留了标准安装孔位，可直接通过螺丝固定在模型的电机安装座上，适配绝大多数采用该尺寸电机的模型机架结构。设计时特意简化了非必要的附加结构，将轴承等易损维护部件设置为可快拆结构，方便使用者根据使用需求更换不同精度等级的轴承，或是对电机内部进行灰尘清理、绕组检查等日常维护操作；绕组部分的排布经过优化，在保证绝缘性能的前提下尽可能缩短了绕组端部长度，减少了不必要的铜损，提升了电能转换为机械能的效率，能够在相同供电电压下输出更高的转速与扭矩，适配不同KV值需求的模型使用场景。电机的出线位置设置在端盖侧方，避开了安装固定孔位与输出轴的运动路径，不会在装配时与机架结构产生干涉，也能避免模型运动过程中出线部位被拉扯导致的接线断裂问题，整体结构完全围绕小型遥控模型的实际使用工况设计，兼顾了性能表现、装配便利性与维护便捷性。
