小型3-6V高速直流驱动电机结构设计

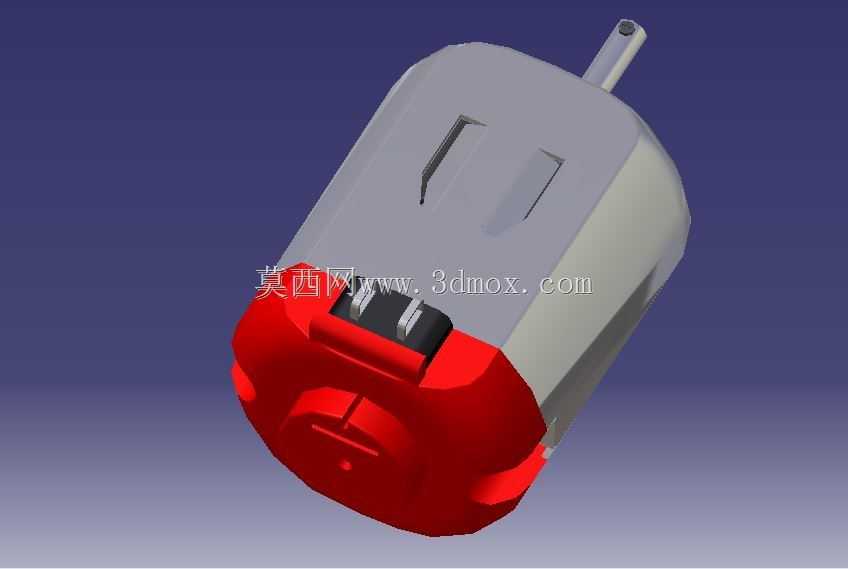

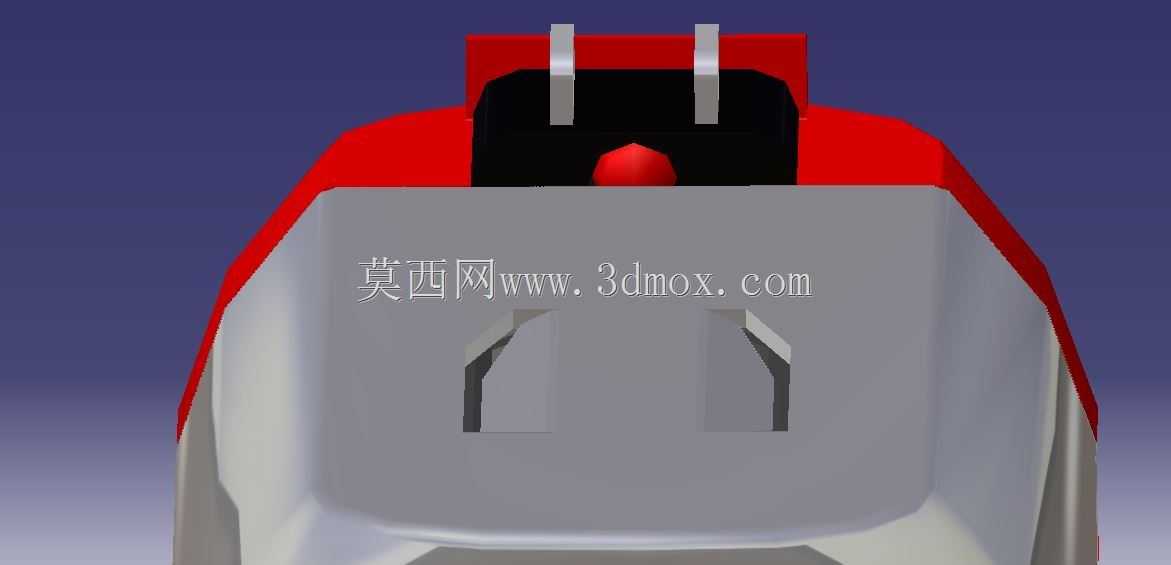

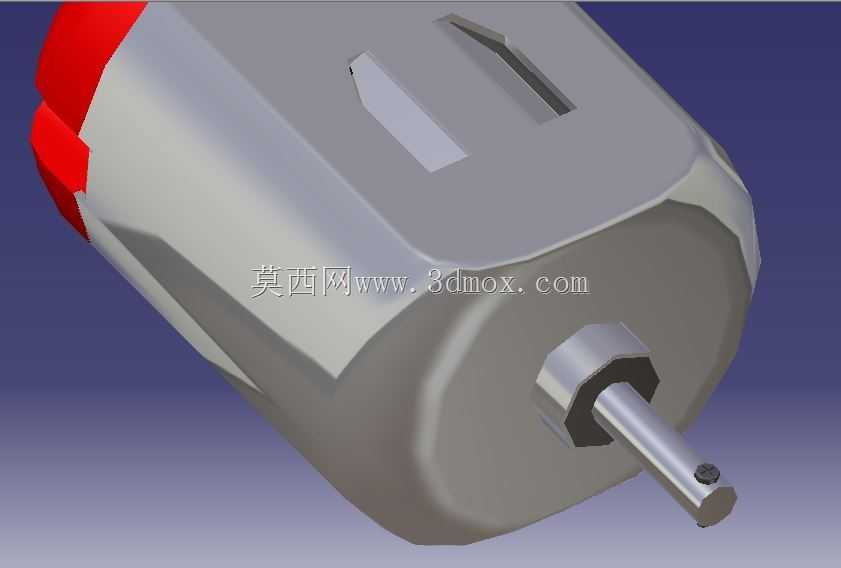

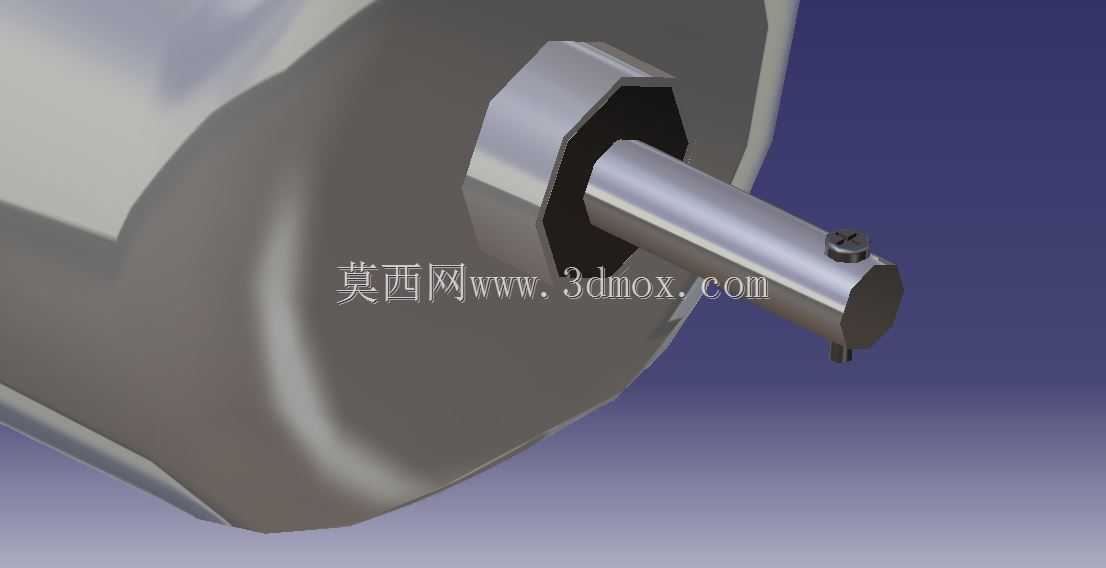

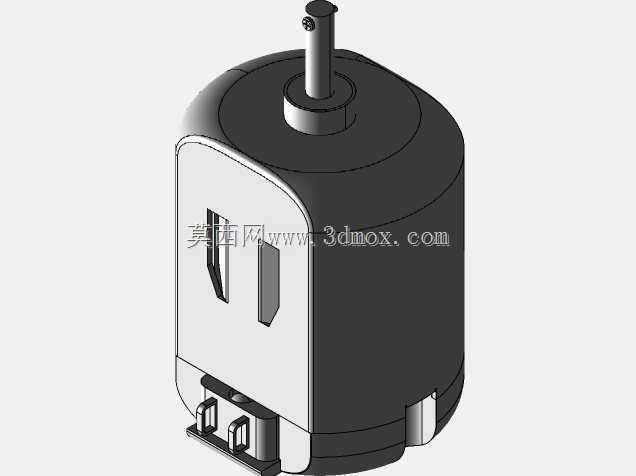

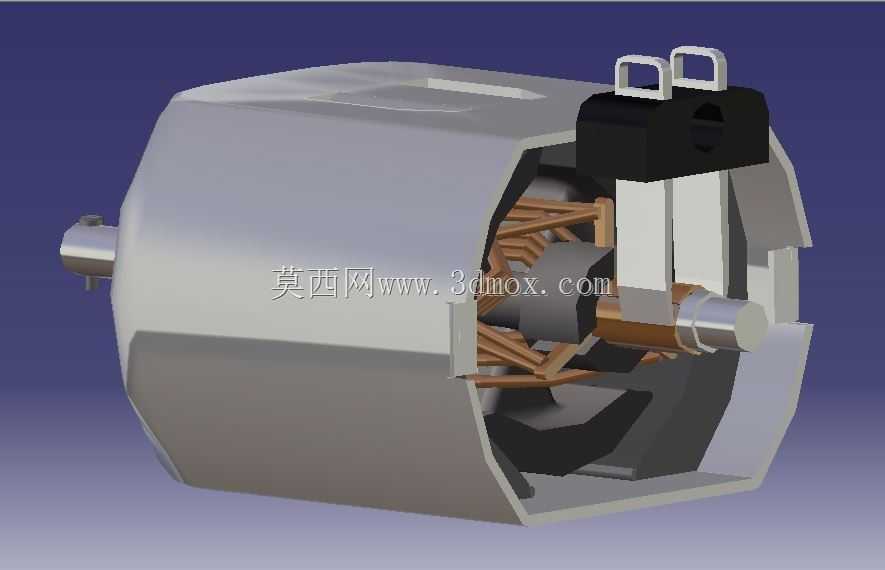

这款小型直流驱动电机是民用小功率驱动场景中应用极为广泛的动力部件，常见于各类电动玩具、小型智能机器人、简易电子装置、学生科创项目原型、小型家用电动小器具等场景中，作为核心动力输出单元为设备提供旋转驱动力。该电机适配3-6V直流供电区间，空载转速可达10000rpm，能够在低电压输入下输出较高的空载转速，满足轻量化设备对高转速低扭矩动力的需求，适配电池供电的便携类、手持类小型装置的动力需求。从功能特性来看，该电机采用有刷直流电机的经典结构，后端盖集成供电接插端子，无需额外焊接引线即可快速完成供电接线，降低终端产品的装配难度；输出轴为单出轴光轴设计，可通过过盈配合、紧定螺钉或者配套的塑料齿轮、联轴器完成动力输出对接，适配各类小模数齿轮传动、带传动的传动结构需求。在设计思路上，这款电机采用了行业通用的微型直流电机标准化外形架构，机壳主体采用拉伸金属外壳保障结构强度，同时兼顾电机工作时的散热需求，后端红色端盖为绝缘塑封结构，内置电刷组件与换向结构，既实现了带电部件与外部安装结构的绝缘隔离，也通过卡扣结构与金属机壳完成快速装配，适配大批量自动化生产的装配工艺要求。从安装边界来看，该电机为类椭圆柱外形，机身无额外安装固定耳，终端应用中可通过配套的塑胶电机固定座完成夹持安装，安装时需预留足够的机身容纳空间，避让输出轴的旋转运动范围，同时要注意后端接线端子的接线空间预留，避免接线后与周边结构产生干涉；输出轴的伸出长度适配常规小型传动件的安装深度，无需额外对轴进行裁切加工即可适配多数常规应用场景。这类微型直流电机的结构设计充分平衡了生产成本、装配效率与使用可靠性，在小功率低压驱动场景中能够长期稳定工作，既可以直接作为动力源驱动轻载负载，也可以搭配减速齿轮组实现扭矩放大、转速降低的输出效果，适配更多低转速大扭矩的小型设备驱动需求。
