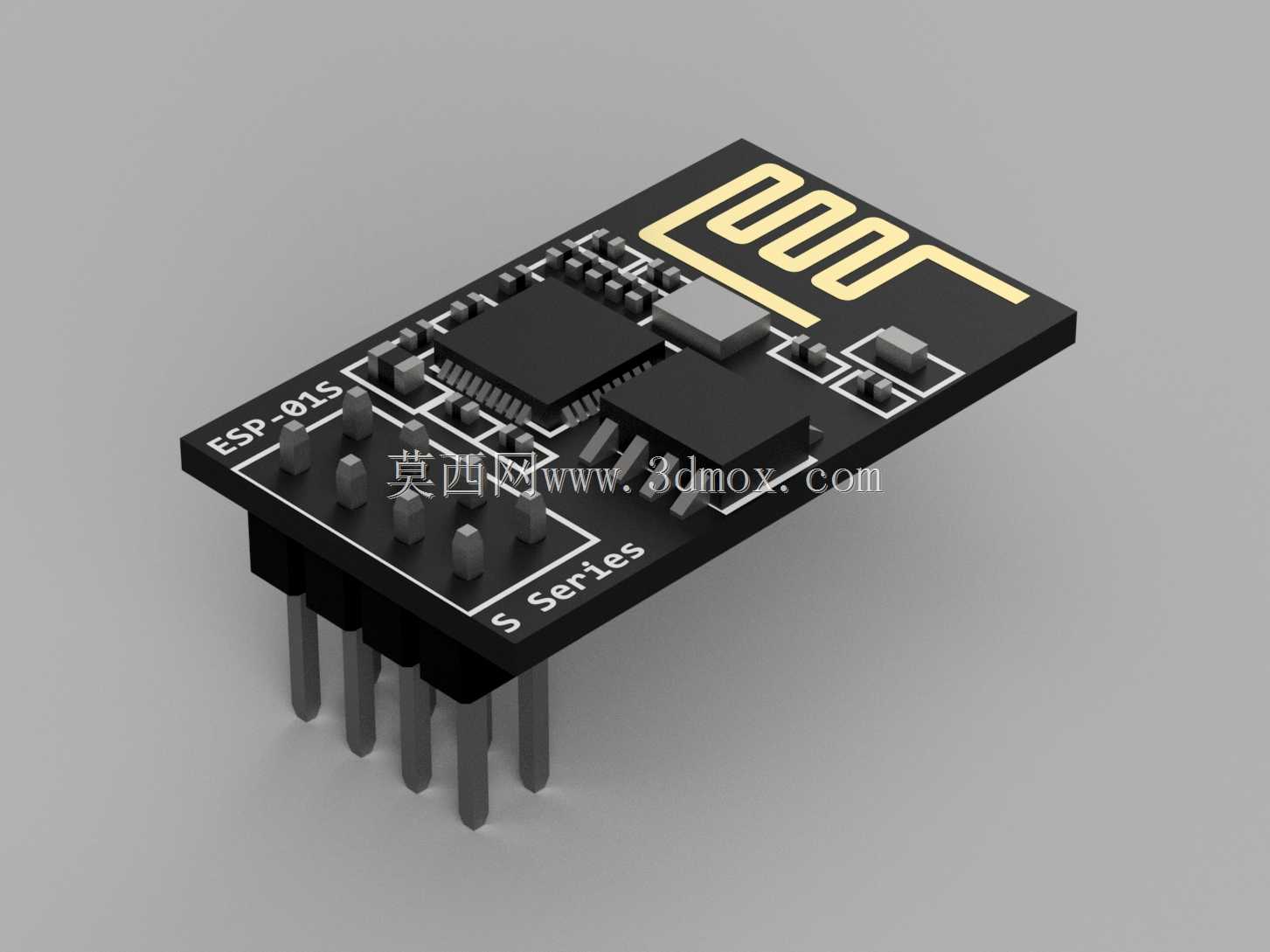

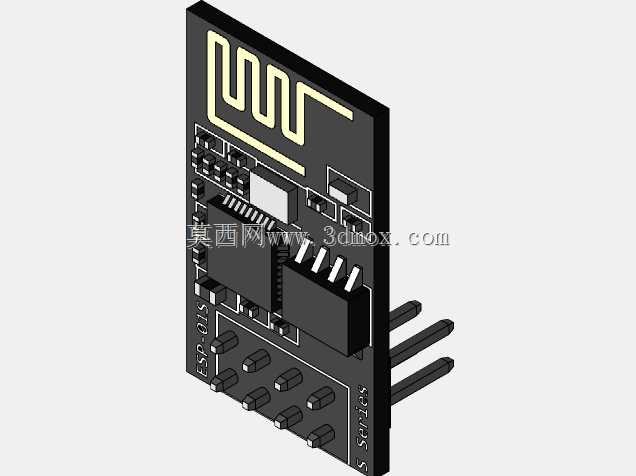

ESP-01S无线通讯模块精细三维建模

这款ESP-01S无线通讯模块的三维建模，完全围绕实际工业应用场景的装配需求展开设计，覆盖了物联网终端搭建、智能家居改造、工业数据无线采集、小型智能硬件开发等多个高频使用场景，能够为各类需要wifi无线传输能力的电子设备提供稳定的通讯支撑。在实际使用中，该模块承担着设备端与控制端之间的双向数据传输功能，可实现传感器数据上报、控制指令接收、固件远程升级等核心作用，是小型嵌入式无线方案里应用极广的经典元器件。建模过程中完整还原了模块的全部功能结构：板载的PCB走线布局、射频天线的弯折形态、主控制芯片与存储芯片的外形轮廓、外围阻容元件的排布位置，以及排针引脚的间距与伸出长度，都完全匹配实物的实际结构，没有做简化省略处理。设计思路上重点考量了组件装配的对齐需求，针对同系列模块普遍存在的板体与安装边框偏移的问题，在建模时校准了板体与安装基准的相对位置，确保模块在装入各类设备外壳、焊接到载板时，不会出现白边错位、引脚对位不准的问题，能够直接适配常规的直插安装位。外形尺寸方面严格遵循实物的实际边界，板体的长宽尺寸、排针的2.54mm标准间距、引脚伸出PCB板的长度、板上元件的高度差都做了精准还原，安装边界预留了足够的焊接操作空间与周边元件避让距离，既可以直接用于PCB板级的装配干涉检查，也能用于产品外壳的开孔定位、内部结构堆叠验证，还能用于产品宣传的渲染展示、组装工艺的模拟演示。模型完整呈现了模块的外观细节，包括板身的丝印标识、天线的金属质感、排针的金属光泽与塑座结构，所有结构的衔接关系都与实物一致，能够满足不同场景下的使用需求，不管是做整机结构设计的配套元件库，还是做教学演示的实物模型，都能提供精准的结构参考，避免设计过程中出现尺寸不匹配、安装干涉的问题，帮助设计者快速完成无线通讯部分的结构适配，缩短产品开发的验证周期。
